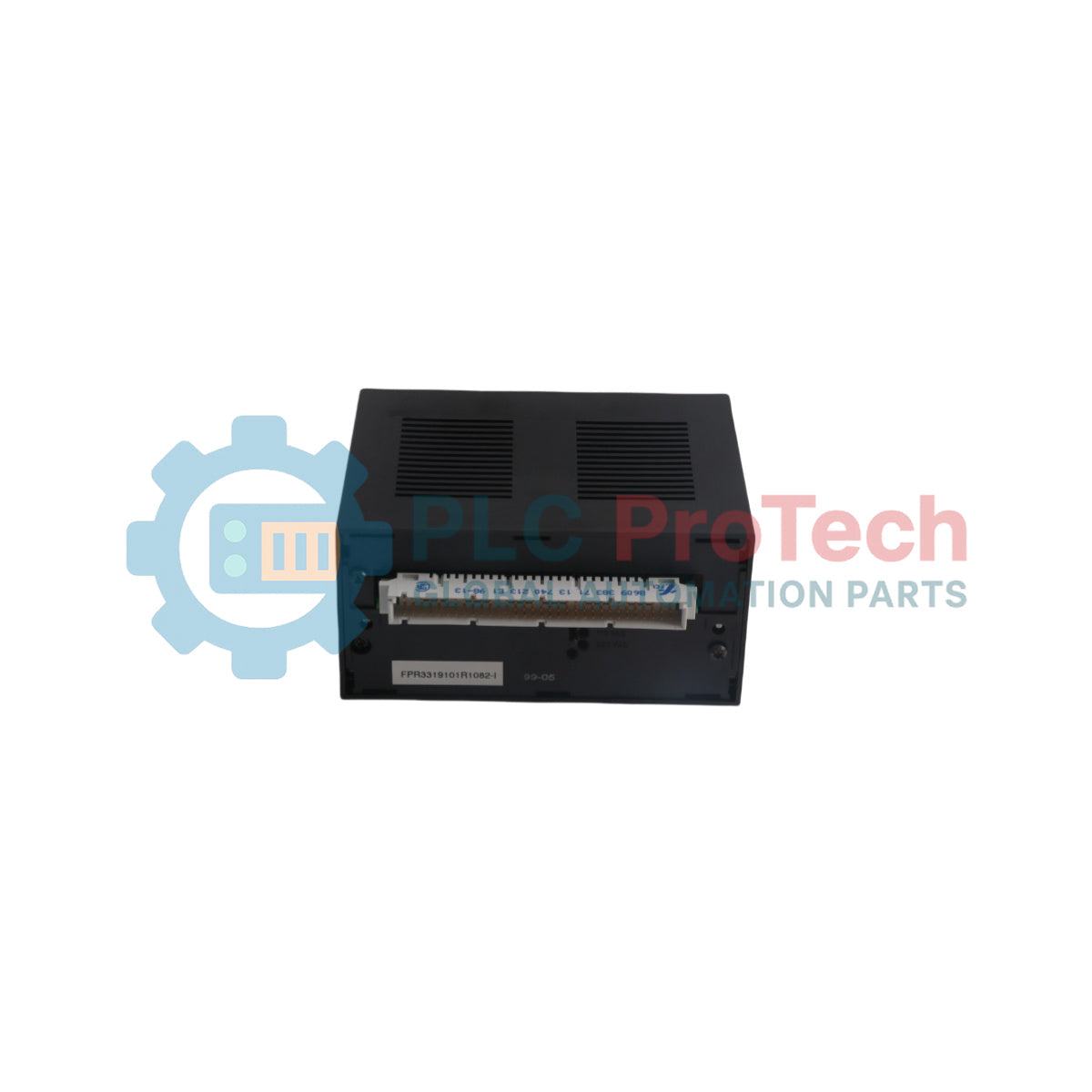

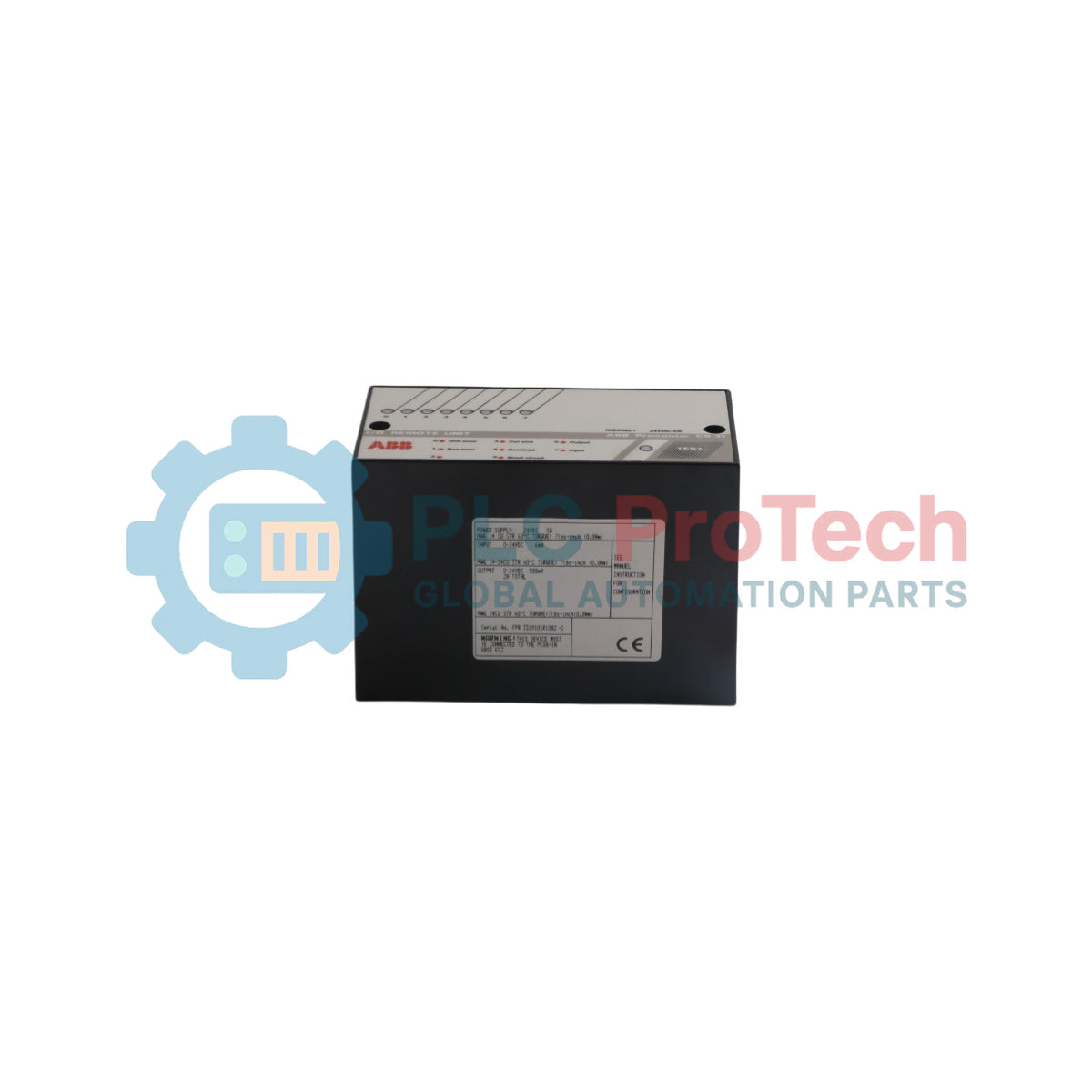

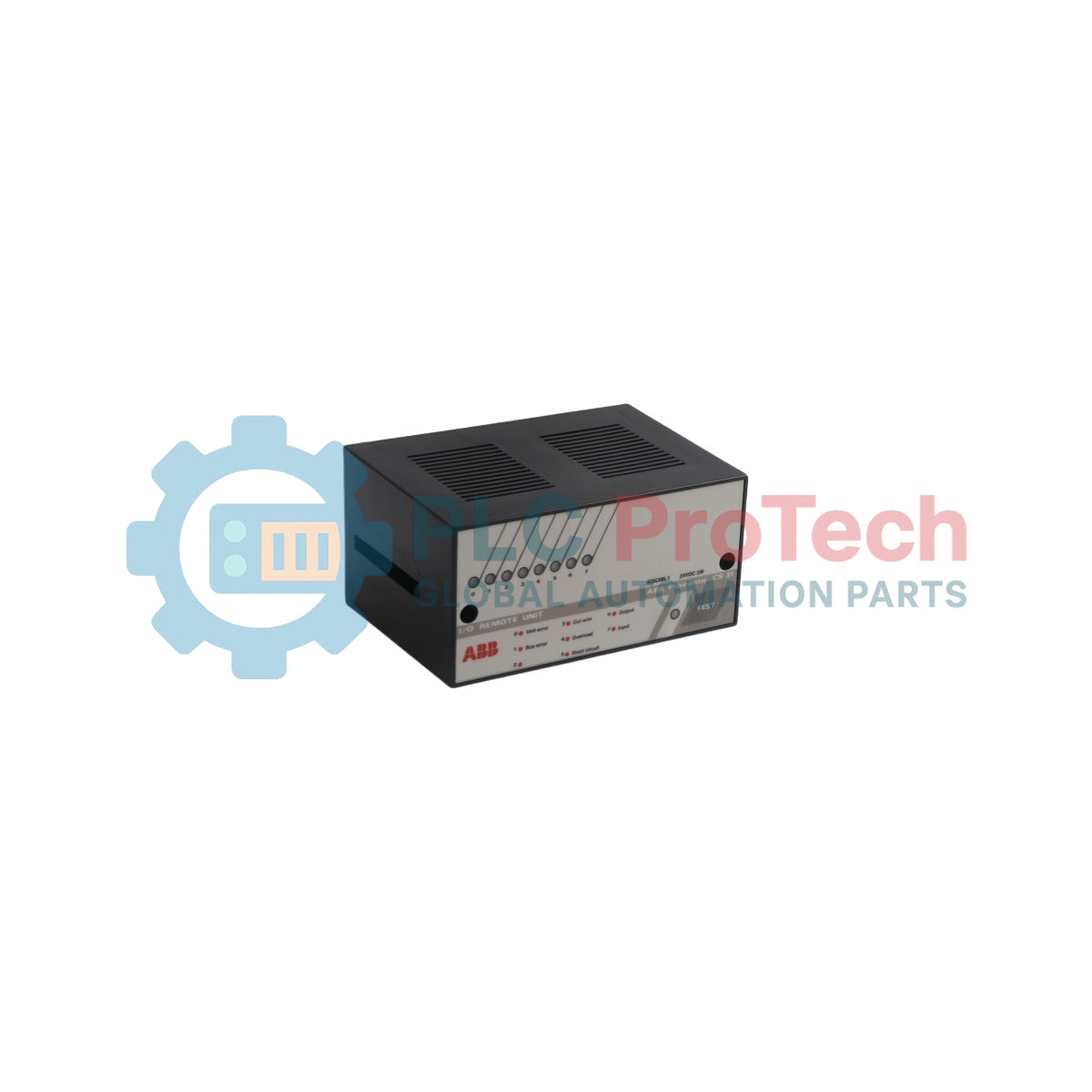

ABB ICSC08L1 FPR3319101R1082 CS31 — binarna jednostka wejść/wyjść

Opis

ABB ICSC08L1, o kodzie zamówienia FPR3319101R1082 (występujący również pod wariantami FPR3329101R1082, FPR3329101R0086 i FPR3329101R0084), to profesjonalny moduł binarnych wejść/wyjść opracowany dla systemu automatyki Advant Controller 31 (AC 31). Urządzenie, działające jako uniwersalny moduł zdalny w magistrali systemowej CS31, jest wyposażone w 8 niezależnych kanałów, które można programować przez użytkownika lub konfigurować za pomocą logiki sterowania. Każdy kanał może dynamicznie pełnić funkcję binarnego wejścia 24 V d.c. albo wyjścia tranzystorowego 24 V d.c., 0,5 A.

Moduł zaprojektowano z myślą o długotrwałej niezawodności i łatwej migracji. Może współpracować z nowszymi topologiami systemu, takimi jak interfejs zdalny ICMK-CS31 połączony z binarnym modułem rozszerzeń XC08L1. Takie rozwiązanie zachowuje funkcjonalną integralność i sposób działania oprogramowania starszych aplikacji serii 30 bez konieczności kompleksowego przepisywania programów użytkownika.

Informacje dotyczące zamówienia

Funkcje

• Zapewnia 8 elastycznych, nieizolowanych kanałów binarnych, których konfiguracja określa zastosowanie jako wejścia lub wyjścia.
• Obsługuje dwufunkcyjne sygnały elektryczne: jako cyfrowe wejście 24 V d.c. lub wyjście tranzystorowe 24 V d.c., 0,5 A.
• Jest w pełni zgodny ze standardową infrastrukturą magistrali systemowej CS31, wykorzystującą protokoły komunikacji szeregowej RS 485.
• Jest dostępny jako starszy element systemu, a alternatywne rozwiązania odwzorowania w nowoczesnych systemach wykorzystują platformy ICMK-CS31 i XC08L1.
• Zaprojektowany do bezproblemowej współpracy ze środowiskami sieciowymi o wielu poziomach napięcia, obsługującymi podstawy zasilania 24 V d.c., 120 V a.c. i 230 V a.c.

Zastosowania

• Rozproszona rozbudowa cyfrowych wejść/wyjść w starszych systemach procesorowych Advant Controller 31 (AC 31).
• Przemysłowa automatyka fabryczna wymagająca centralnego monitorowania urządzeń obiektowych i dyskretnego przełączania tranzystorowego przy niskim prądzie.
• Projekty modernizacyjne polegające na migracji starszych modułów magistrali obiektowej serii 30 na ustandaryzowane warstwy sprzętowe.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Montaż na podstawie: Zamontuj moduł zdalny na odpowiedniej podstawie wtykowej ECZ. Upewnij się, że zaciski blokujące są prawidłowo zabezpieczone.
• Zakończenie magistrali obiektowej: Podłącz ekranowaną skrętkę komunikacyjną do wyznaczonych zacisków magistrali obiektowej RS 485. Jeśli moduł znajduje się na fizycznym końcu linii, zastosuj rezystor terminujący 120 omów, 0,25 W między końcami magistrali obiektowej.
• Adresowanie: Przed włączeniem zasilania systemu ustaw ręcznie dziesiętny adres stacji sieciowej, zmieniając położenie fizycznych przełączników DIP umieszczonych na podstawie wtykowej ECZ.
• Wymagania dotyczące okablowania: Prowadź przewody sygnałowe oddzielnie od przewodów zasilania dużej mocy, aby ograniczyć zakłócenia elektromagnetyczne. Starannie przygotuj przewody obiektowe i przestrzegaj limitów momentu dokręcania zacisków, aby zapobiec pogorszeniu jakości styku.
