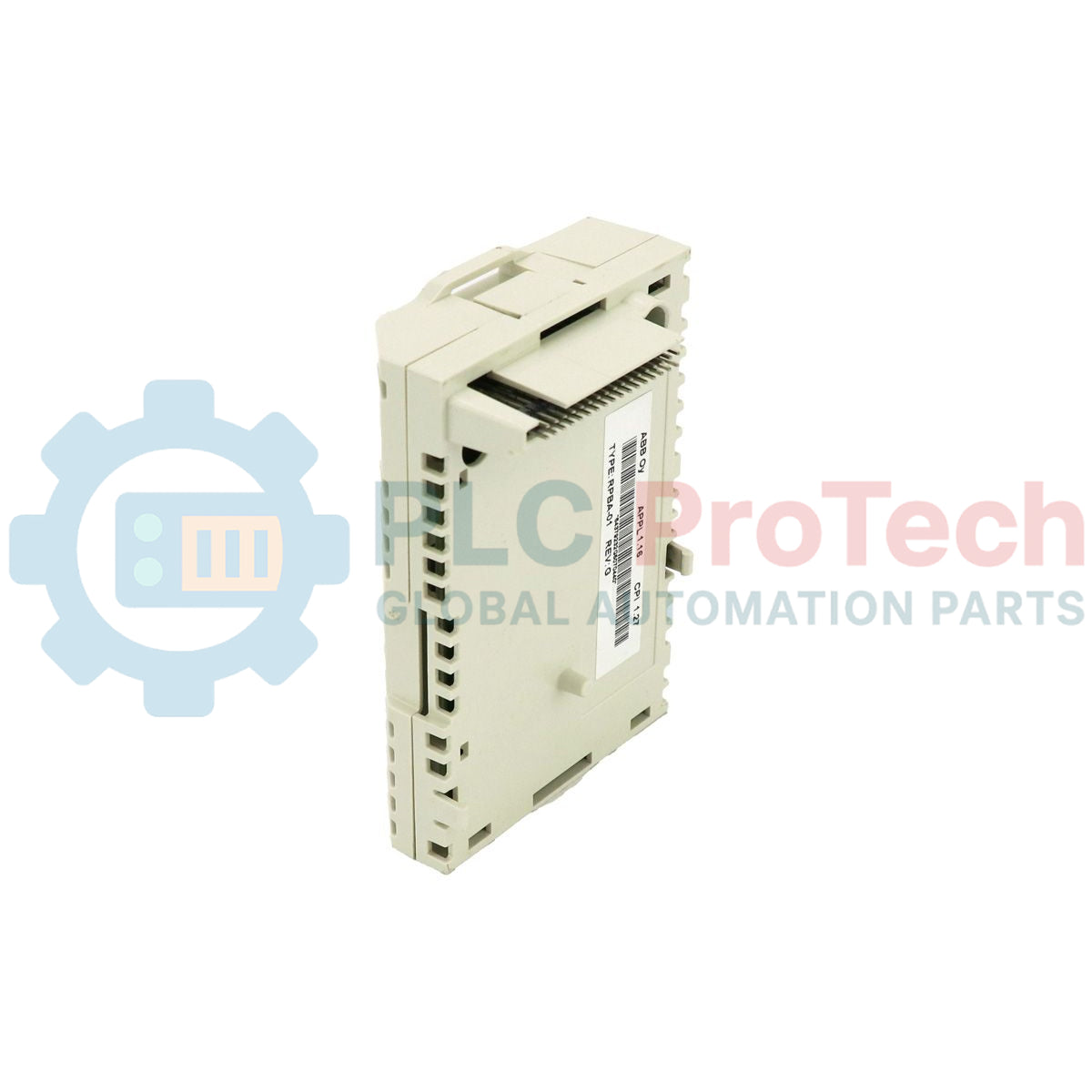

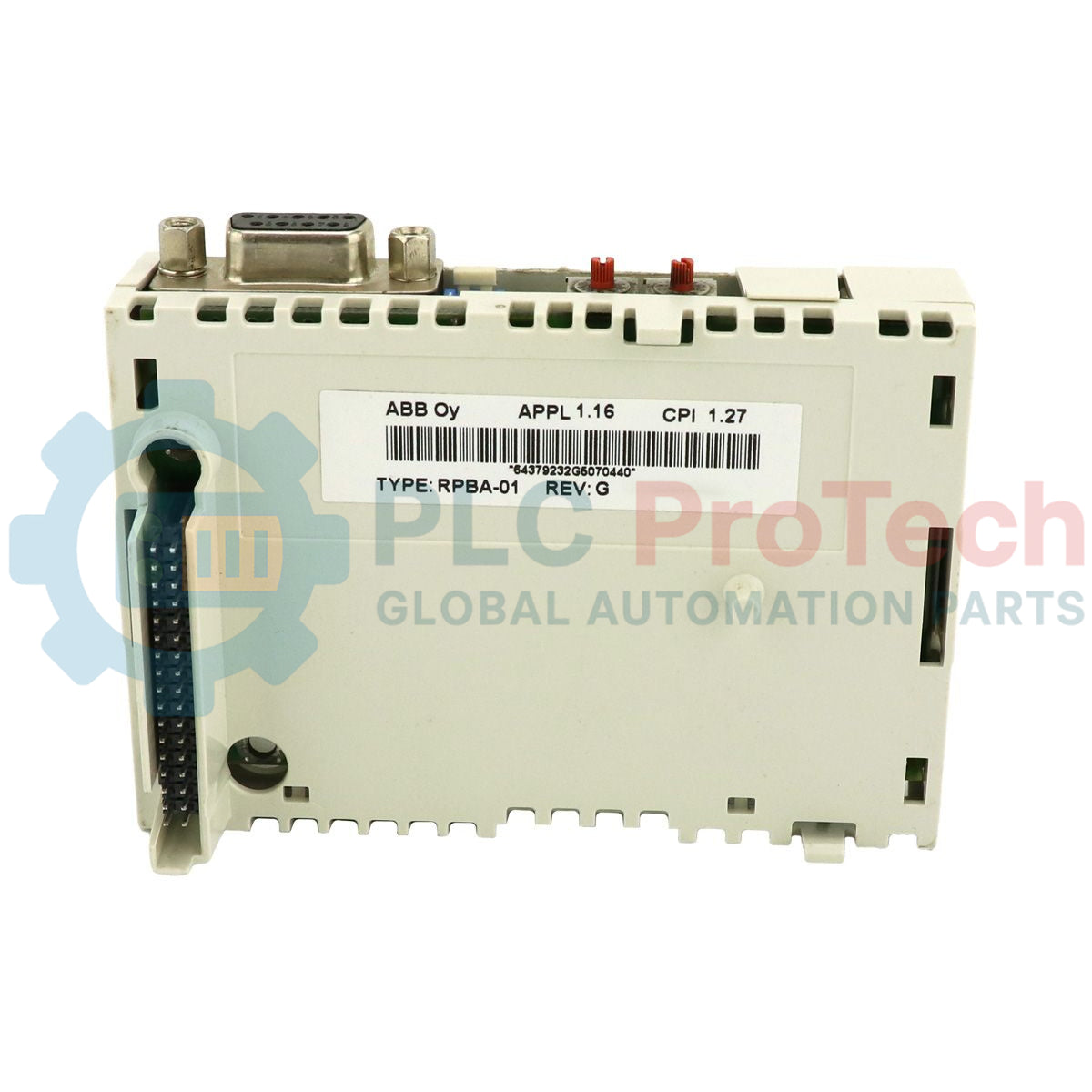

ABB RPBA-01 3ABD64606859 Moduł adaptera PROFIBUS

Opis

Moduł RPBA-01 to rozwiązanie zapewniające łączność z magistralą obiektową, przeznaczone do bezpośredniego łączenia przemysłowych jednostek napędowych z zewnętrzną siecią komunikacyjną wykorzystującą otwarty standard szeregowy. Ta karta opcjonalna 3ABD64606859 pełni funkcję dedykowanego adaptera PROFIBUS, który podłącza się do specjalistycznych kanałów rozszerzeń modułów opcjonalnych zgodnych sterowników maszyn. Umożliwiając cykliczną, szybką wymianę wektorów sterowania systemem, zmiennych parametrów i wielozakresowych danych diagnostycznych dotyczących stanu, moduł pozwala na wykonywanie nadzoru w czasie rzeczywistym z poziomu scentralizowanych platform automatyki. Zaprojektowana specjalnie zgodnie ze specyfikacją rozmiaru ramy ACS600_option karta integruje aktywną logikę wewnętrzną do obsługi złożonych profili tokenów master-slave bez pogarszania cykli czasowych pracy ani pętli ochrony obciążenia nadrzędnego napędu silnika. Zapewnia niezbędną izolację galwaniczną kanałów sieciowych, zapobiegając powstawaniu pętli uziemienia i gwarantując stabilną komunikację przemysłową w trudnych warunkach fabrycznych.

Cechy

• Cykliczna wymiana danych: Obsługuje niezawodną, szybką transmisję danych dotyczących parametrów sterowania procesem w czasie rzeczywistym, śledzenia i informacji zwrotnych o pracy.
• Aktywna terminacja magistrali: Wyposażony w zintegrowany układ terminacji sprzętowej, który stabilizuje tor sieciowy po włączeniu zasilania.
• Kompleksowe wykrywanie szybkości transmisji: Automatycznie wykrywa szybkości transmisji sieciowej od 9,6 kbit/s do 12 Mbit/s, zapewniając bezproblemowe dopasowanie konfiguracji.
• Montaż bezpośredni w gnieździe modułu opcjonalnego: Mechanicznie dopasowany, aby można go było bezpośrednio wsunąć w specjalistyczne gniazda interfejsu modułów opcjonalnych w ramie sterownika nadrzędnego.

Zastosowania

• Szybkie, zdecentralizowane sterowanie i monitorowanie zespołów napędowych za pośrednictwem scentralizowanych architektur sieciowych
• Regulacja prędkości w czasie rzeczywistym, modyfikacja momentu obrotowego i diagnostyka w zautomatyzowanych liniach produkcyjnych
• Telemetria rozproszonych węzłów i trasowanie kopii zapasowych parametrów zbiorczych dla wielkoskalowych sieci napędów o zmiennej częstotliwości

Specyfikacja techniczna

Mechaniczne

Środowiskowe

Połączenia/interfejsy

Wytyczne dotyczące instalacji

• Ochrona przed wyładowaniami elektrostatycznymi: Podczas obsługi lub przenoszenia modułu technicy muszą używać uziemionej opaski antystatycznej, aby chronić układy mikrosterujące przed uszkodzeniami spowodowanymi wyładowaniami.
• Sekwencja montażu karty opcjonalnej w gnieździe: Wsuń płytkę do przeznaczonego dla niej gniazda w prowadnicach ramy konwertera, upewniając się, że wewnętrzne szyny pinów zatrzasnęły się prawidłowo, a następnie dokręć śruby blokujące.
• Uziemienie ekranów kabli sieciowych: Upewnij się, że wszystkie ekrany kabli sieciowych są bezpośrednio podłączone do zewnętrznej ścieżki uziemienia przy każdym węźle systemu, aby ograniczyć zakłócenia elektryczne o wysokiej częstotliwości.
• Zarządzanie aktywną terminacją: Upewnij się, że moduł pozostaje zasilany podczas korzystania z wbudowanego obwodu aktywnej terminacji; jeśli wymagane jest wyłączenie zasilania węzła, zastąp go zewnętrznym pasywnym rezystorem sieciowym 220 omów.

Zgodność i certyfikaty

• Spełnia normy EMC EN 50081-2 i EN 50082-2
