Opis

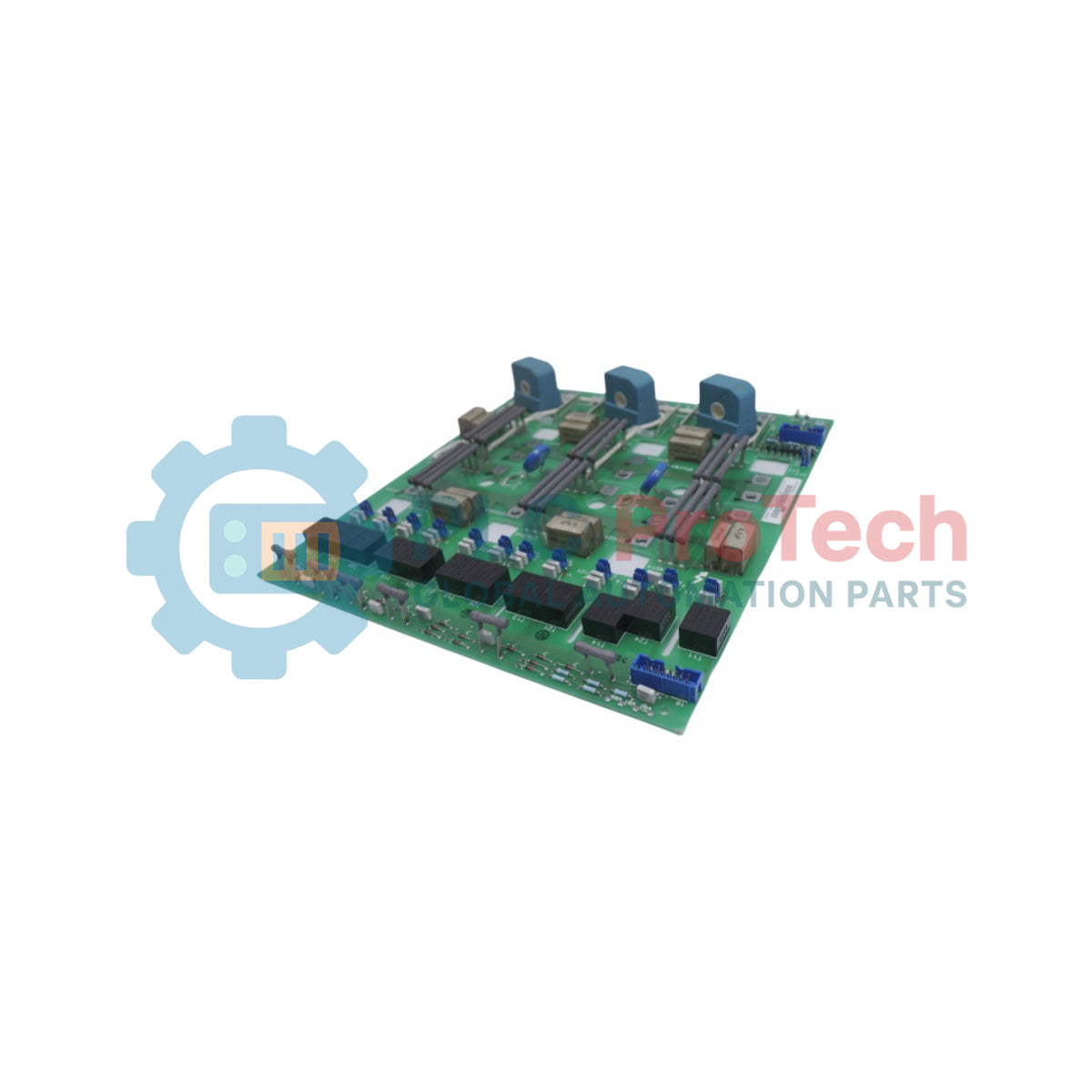

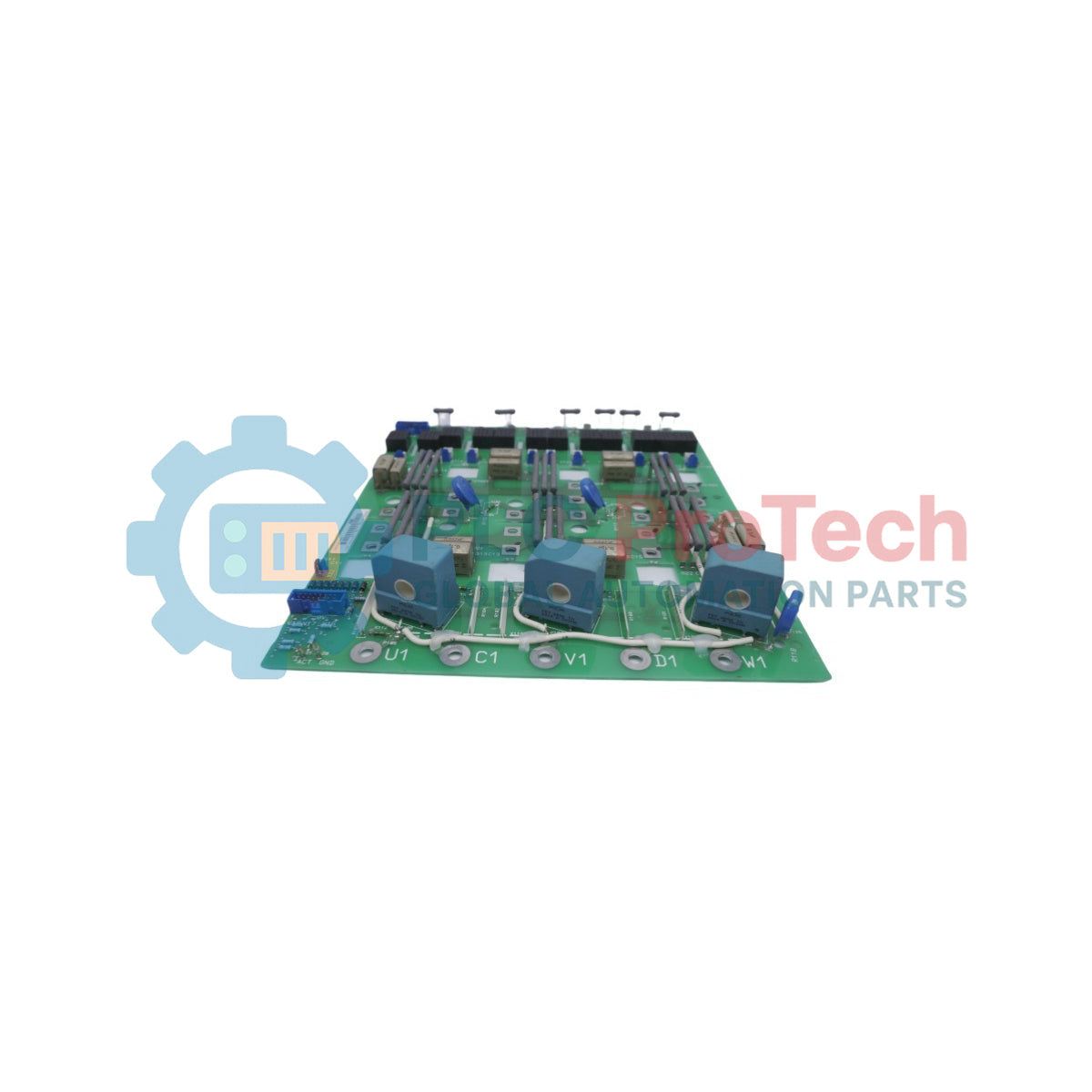

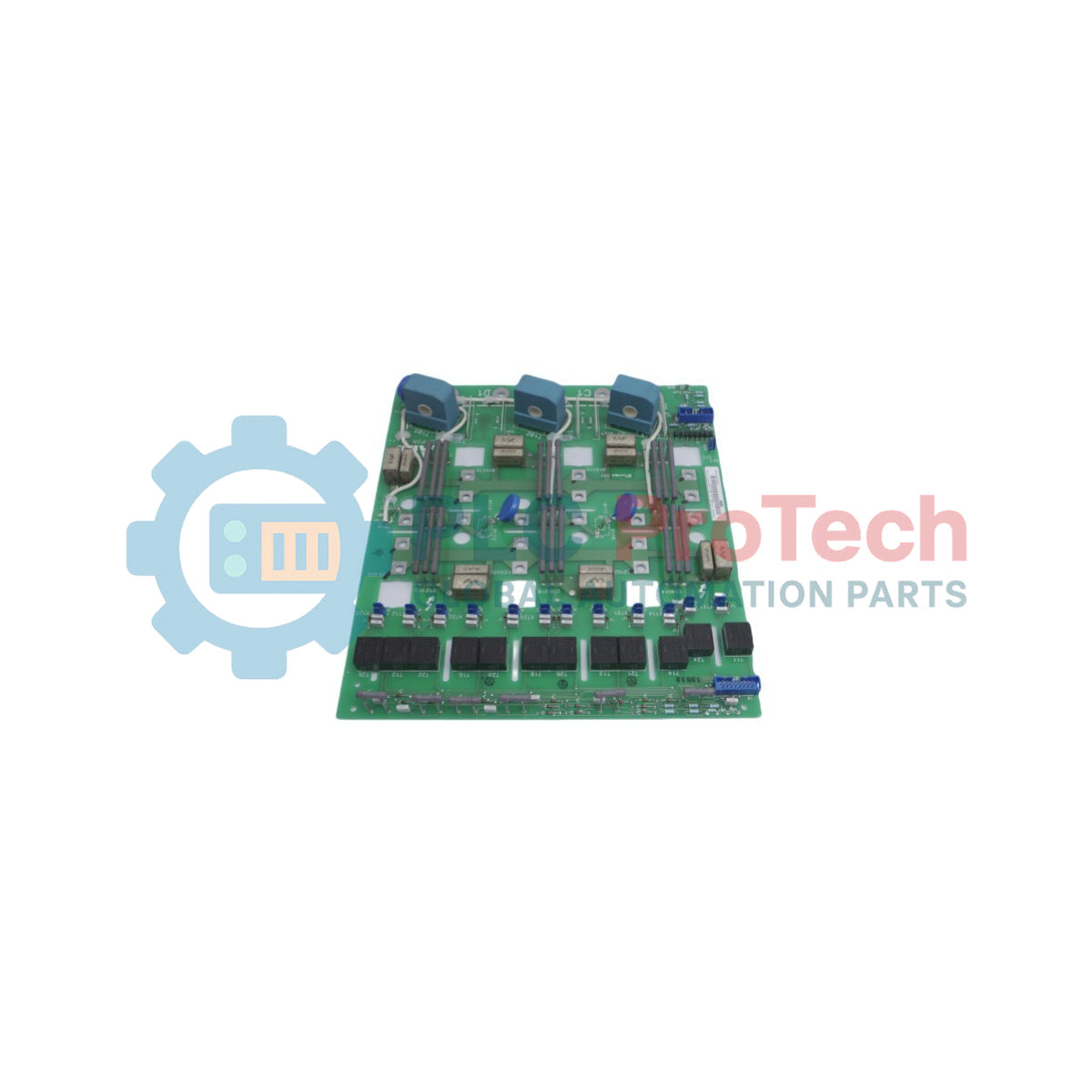

ABB SDCS-PIN-11 to specjalistyczny moduł sterownika bramek i synchronizacji fazowej, przeznaczony do średniej mocy przekształtników tyrystorowych pracujących w infrastrukturach napędów DCS500, DCS600, DCF501, DCF502, DCF601 i DCF602. Działając wyłącznie jako niezawodna płyta interfejsu zasilania, komponent ten pełni funkcję głównego galwanicznego i operacyjnego łącznika między niskonapięciowymi mikroprocesorowymi układami sterowania a wysokonapięciowymi zespołami mostków tyrystorowych.
Moduł integruje dedykowane sieci pomiarów elektrycznych, kanały śledzenia kąta fazowego oraz obwody wzmacniania impulsów, które zapewniają niezawodne rozprowadzanie sygnałów wyzwalania bramek w strukturze półprzewodnikowej. Model SDCS-PIN-11 wyposażono w zoptymalizowane sieci impedancyjne ograniczające lokalne zakłócenia elektryczne i drgania sygnału powstające podczas komutacji tyrystorów przy wysokim dV/dt. Izoluje on nadrzędne cyfrowe układy sterowania od silnych skoków przeciwnej siły elektromotorycznej oraz stanów nieustalonych na liniach, typowych dla przemysłowych napędów silników prądu stałego i układów wzbudzenia statycznego.
Cechy
-
Wysokoprądowe kanały sterowania bramkami: Zapewnia ciągłe prądy wyzwalania bramek o stromym zboczu, niezbędne do czystnego i zrównoważonego załączania tyrystorów mocy o dużej mocy.
-
Synchronizacja faz sieci: Integruje bezpośrednie obwody tłumienia napięcia o wysokim potencjale, aby dokładnie odwzorowywać czas zasilania w warunkach odkształceń harmonicznych.
-
Skalowanie architektury Multi-Drive: Elastyczny układ obsługujący standardowe trójfazowe systemy z regeneracją i bez regeneracji, a także dedykowane jednostki wzbudzenia pola.
Zastosowania
- Sterowanie bramkami i synchronizacja mostka tyrystorowego w układach przekształtnikowych ABB DCS500 i DCS600.
- Zewnętrzne pętle sterowania wzbudzeniem pola wykorzystujące bloki mocy DCF501, DCF502, DCF601 lub DCF602.
Specyfikacje techniczne
| Parametr |
Specyfikacja |
| Producent |
ABB |
| Oznaczenie modelu |
SDCS-PIN-11 |
| Identyfikator produktu / numer zamówienia |
3ADT306100R1 |
| Typ urządzenia |
Płyta interfejsu zasilania |
| Kompatybilne serie |
DCS500 / DCS600 / DCF501 / DCF502 / DCF601 / DCF602 |
| Status typu części |
Oryginalny / nowy |
| Kraj pochodzenia |
Finlandia (FI) |
| Masa wysyłkowa (obliczona) |
0,65 kg |
| Wymiary opakowania (obliczone) |
245 mm x 175 mm x 50 mm |
Alternatywne modele i kompatybilność
SDCS-PIN-11 jest wstecznie kompatybilny ze starszymi konfiguracjami DCS500 i DCS600. Należy jednak pamiętać, że moduły tyrystorowe SKKT 27 / 16E stosowane w systemach napędowych DCS500/DCS600 nie są konstrukcyjnie ani elektrycznie identyczne z elementami tyrystorowymi SKKT 27 B/16E pracującymi w przekształtnikach DCS400. Ograniczenia dotyczące impedancji impulsu bramkowego i układu montażowego oznaczają, że kartę należy wyraźnie zweryfikować w zestawieniu z modułami DCS500/DCS600 lub zgodnymi modułami polowymi DCF, aby zapobiec nierównomiernemu wyzwalaniu tyrystorów.
Pułapki aplikacyjne i uwagi inżynieryjne
Podczas montażu SDCS-PIN-11 jako zamiennego modułu inżynieryjnego w jednostkach wzbudzenia zewnętrznego DCF501, DCF502, DCF601 lub DCF602 bezwzględnie wymagana jest fizyczna modyfikacja sprzętowa. Przed włączeniem zasilania należy prawidłowo usunąć z płytki obwodu drukowanego określone rezystory skalujące R113, R116 i R119 muszą zostać dokładnie usunięte. Nieusunięcie tych trzech rezystorów zmienia operacyjną macierz impedancji sprzężenia zwrotnego w zewnętrznych instalacjach DCF, prowadząc do przedwczesnych wyzwoleń zabezpieczenia synchronizacji i niezgodności śledzenia.
Wytyczne dotyczące instalacji
KRYTYCZNE OSTRZEŻENIE: RYZYKO SPRZĘŻENIA WYSOKONAPIĘCIOWEGO
Przed otwarciem szuflady przekształtnika odłącz zasilanie, odizoluj i zabezpiecz przed ponownym załączeniem wszystkie doprowadzone z zewnątrz trójfazowe linie zasilające, zaciski pomiaru bocznikowego oraz połączenia zasilania elektroniki pomocniczej. Wewnętrzne kondensatory szyny DC zachowują zgromadzone napięcie długo po odłączeniu linii. Odczekaj co najmniej 15 minut do całkowitego rozładowania i za pomocą kalibrowanego multimetru potwierdź brak napięcia między wszystkimi stykami zacisków przed przystąpieniem do wymiany dowolnego elementu.
1
Noś zatwierdzoną antystatyczną opaskę na nadgarstek, podłączoną do niepomalowanego punktu uziemienia obudowy, aby uniknąć mikrowyładowań elektrostatycznych na nieosłoniętych elementach.
2
Jeśli urządzenie zastępuje część w module DCF, wylutuj lub ostrożnie odetnij rezystory R113, R116 i R119 zgodnie z instrukcjami zawartymi w biuletynach inżynieryjnych. W standardowych modułach napędowych DCS500/DCS600 pozostaw te elementy zamontowane.
3
Odłącz wszystkie wysokiej gęstości przewody taśmowe i połączenia bramek, poluzuj śruby dystansowe, wymień starą płytkę na nową kartę, dokręć wszystkie elementy mocujące obudowy, aby zapewnić prawidłowe uziemienie, i ponownie podłącz wszystkie wtyczki, upewniając się, że są dobrze osadzone.
