Opis

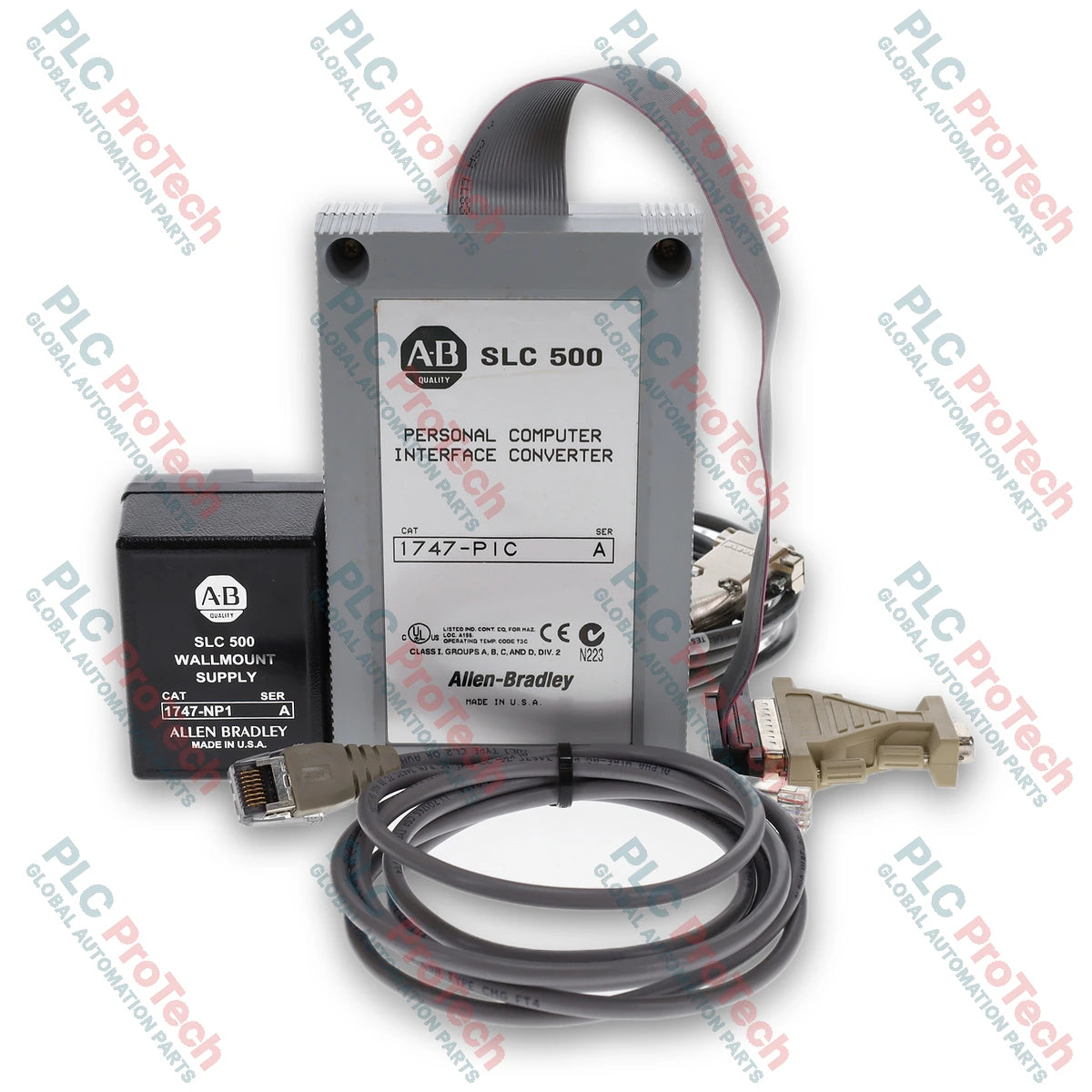

Allen-Bradley 1747-PIC to dedykowany moduł konwertera interfejsu, zaprojektowany do ułatwiania komunikacji między terminalami programistycznymi a modułowymi systemami sprzętowymi SLC 500. Urządzenie zostało zaprojektowane specjalnie do łączenia portów szeregowych RS-232 z przemysłową siecią RS-485 DH-485 i zapewnia niezawodną konwersję warstwy fizycznej w starszych architekturach automatyki. Jest wykorzystywane głównie do przesyłania programów do i z procesorów oraz monitorowania online procesorów SLC 5/01, SLC 5/02 i SLC 5/03.

Ten konwerter wymaga bezpośredniego połączenia sprzętowego z natywnymi, wbudowanymi portami COM komputera obsługującymi standardowe protokoły UART. W połączeniu ze zgodnymi 32-bitowymi środowiskami programowymi działa niezależnie od złożonych warstw sterowników systemu operacyjnego, dzięki czemu stanowi podstawowe narzędzie do konserwacji i uruchamiania starszych instalacji przemysłowych.

Funkcje

• Konwertuje sygnały RS-232 na standardy komunikacji RS-485 DH-485
• Kompatybilny z procesorami Allen-Bradley SLC 5/01, SLC 5/02 i SLC 5/03
• Zintegrowany 11-calowy przewód taśmowy ułatwiający fizyczne połączenie z portami komunikacyjnymi procesora
• Niskie zużycie energii, maksymalnie 2 waty
• Bezpośrednie przejście na poziomie sprzętowym, eliminujące narzut związany ze złożonym tłumaczeniem protokołów

Zastosowania

• Programowanie i konfiguracja starszych systemów Allen-Bradley SLC 500
• Diagnostyka sieci DH-485 i podłączanie węzłów
• Konserwacja instalacji przemysłowych za pomocą starszych terminali programistycznych z natywnymi portami szeregowymi

Specyfikacja techniczna

Połączenia / interfejsy

Model 1747-PIC ma konfigurację interfejsów fizycznych dostosowaną do starszych przemysłowych standardów komputerowych:

• Strona komputera: połączenie RS-232 wymagające natywnego, fizycznego portu szeregowego (portu COM). Należy pamiętać, że przejściówki USB na port szeregowy, karty szeregowe PCMCIA oraz karty rozszerzeń portów szeregowych PCI/PCIe nie są obsługiwane ze względu na wymagania protokołu DH-485 dotyczące synchronizacji na niskim poziomie.
• Strona procesora: zintegrowany 11-calowy przewód taśmowy zakończony 8-stykowym złączem mini-DIN, przeznaczonym do bezpośredniego podłączenia do portu komunikacyjnego kanału 0 procesorów stałych lub modułowych SLC 500.

Wskazówki dotyczące instalacji

1. Przed wykonaniem jakichkolwiek połączeń fizycznych upewnij się, że komputer hosta i procesor SLC 500 są wyłączone, aby zapobiec wystąpieniu przejściowych przepięć elektrycznych.
2. Podłącz końcówkę RS-232 konwertera bezpośrednio do natywnego portu COM na płycie głównej terminala programistycznego.
3. Podłącz złącze zintegrowanego 11-calowego przewodu taśmowego do portu komunikacyjnego DH-485 procesora SLC 5/01, SLC 5/02 lub SLC 5/03.
4. Skonfiguruj RSLinx Classic lub starsze oprogramowanie programistyczne tak, aby korzystało z odpowiedniego mapowania sterownika DF1/DH-485 dla używanego fizycznego portu COM.
