Opis

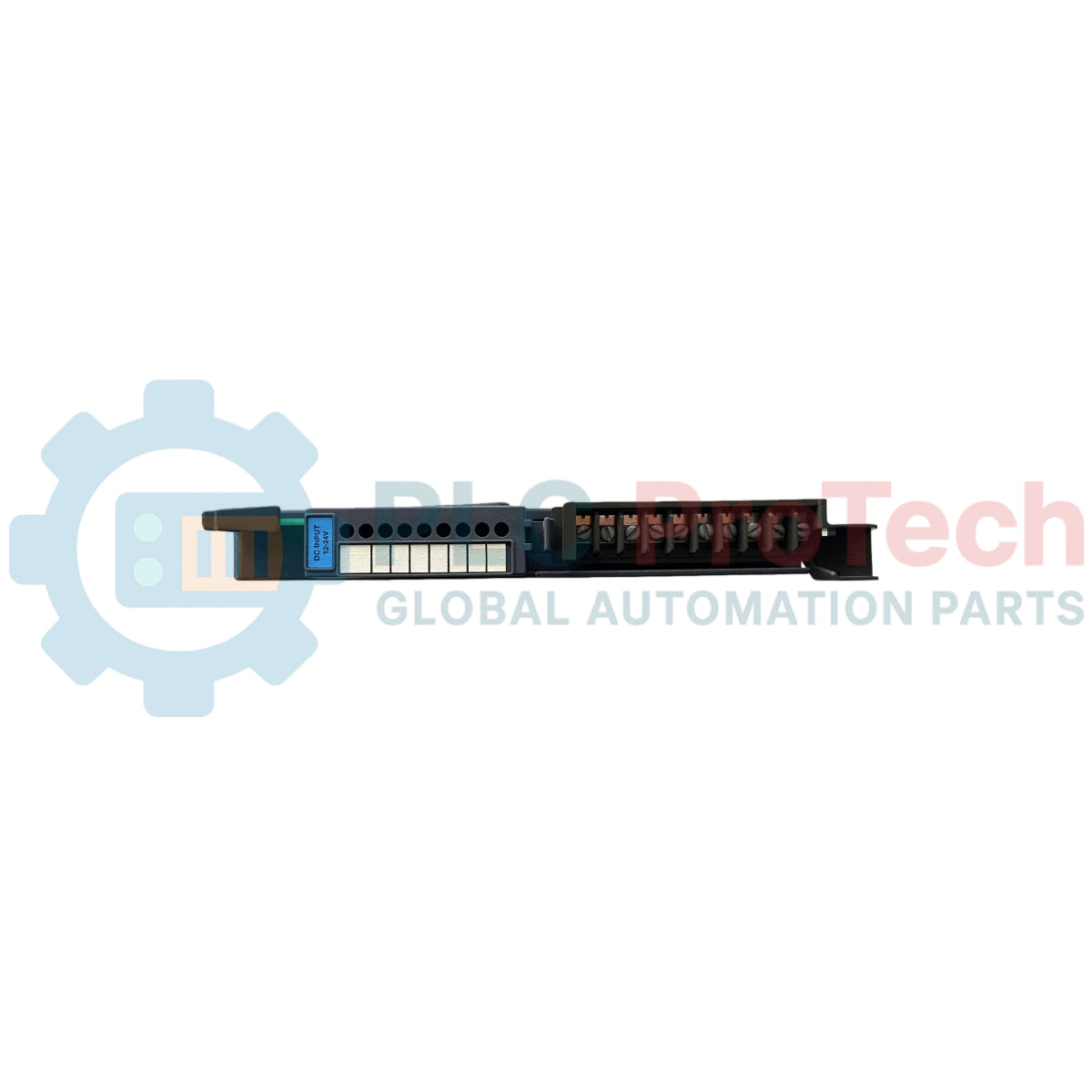

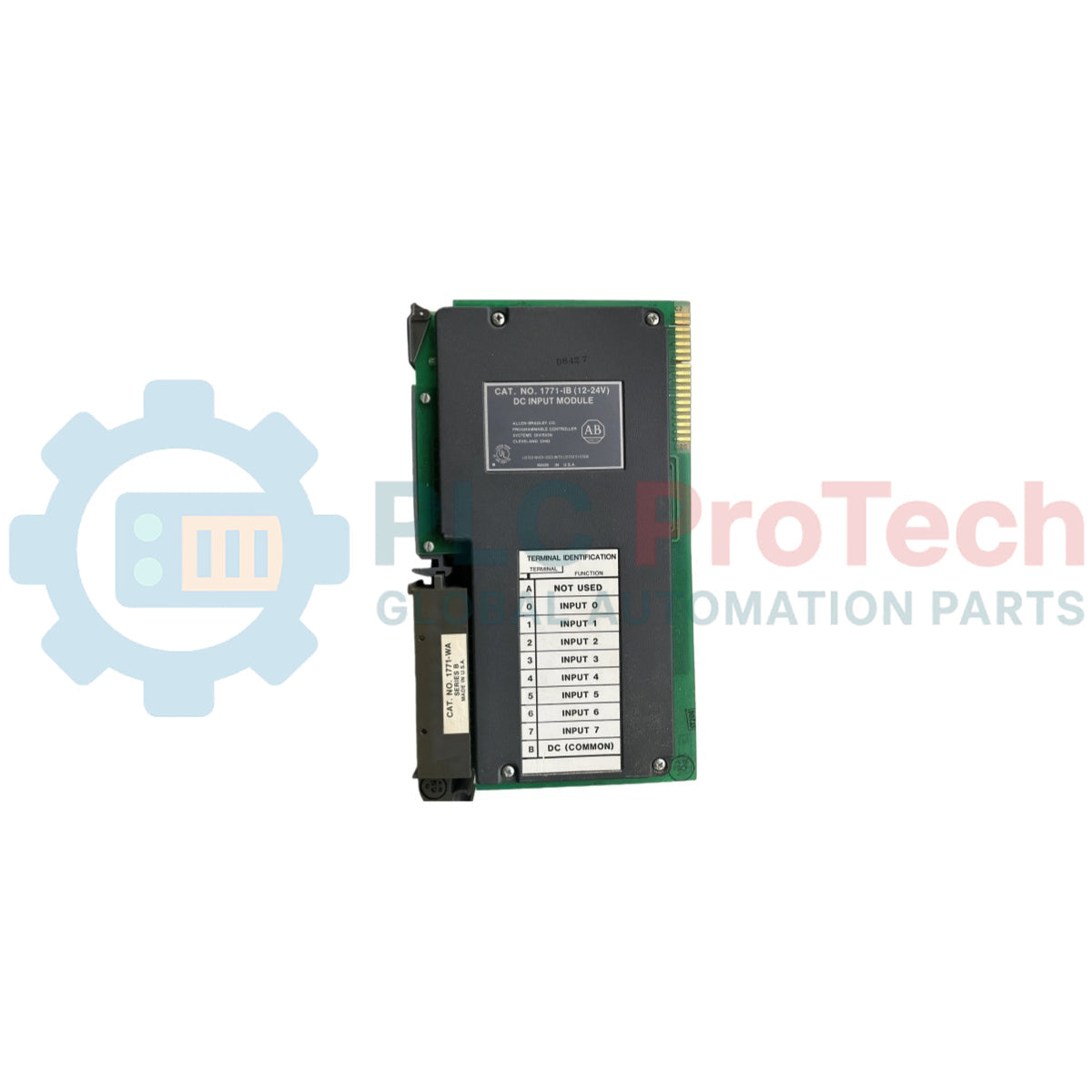

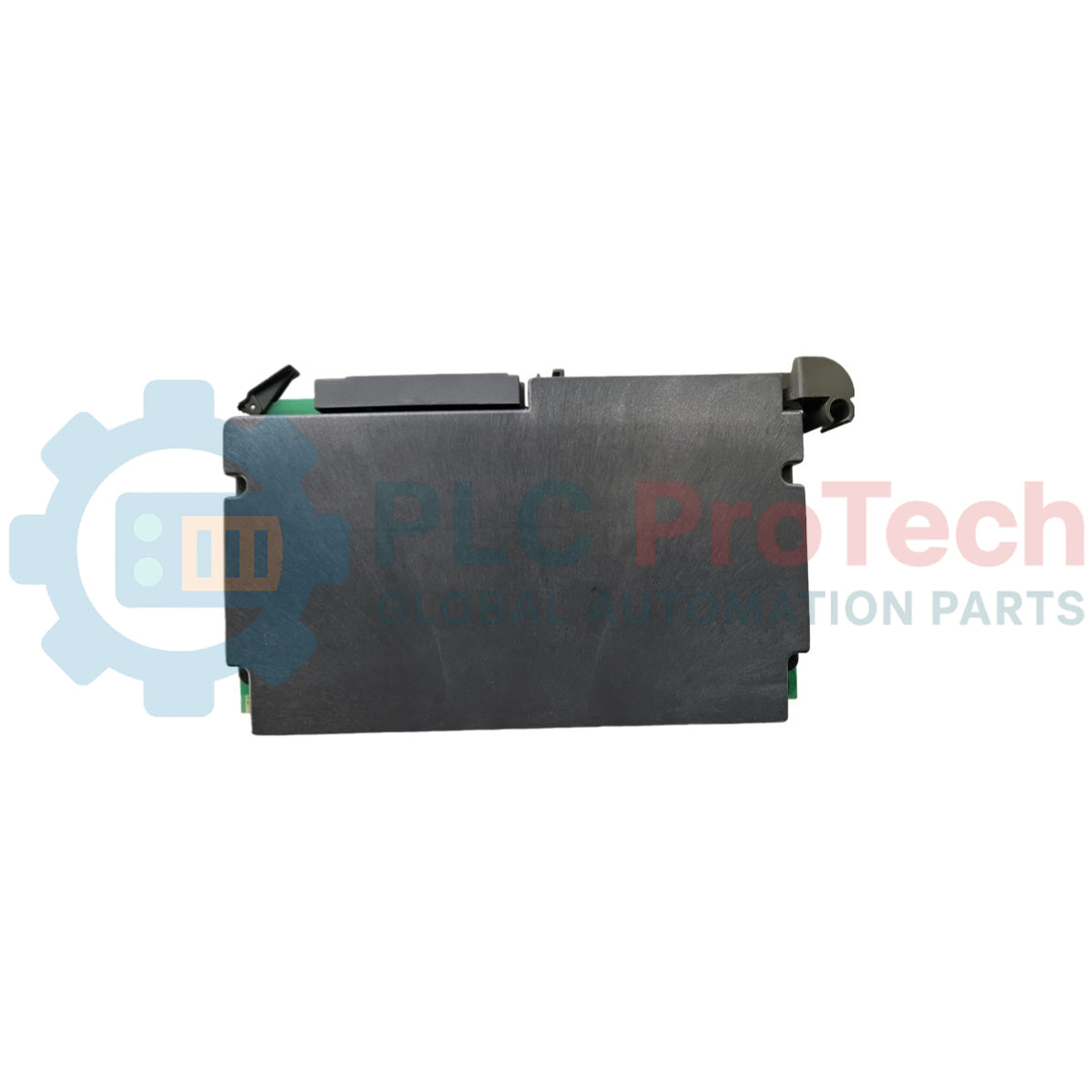

Allen-Bradley 1771-IB to dyskretny komponent sprzętowy działający w ramach platformy 1771, służący do łączenia wejść stanu z obiektu z centralnym procesorem. Urządzenie odczytuje sygnały dwustanowe z zewnętrznych obwodów elektrycznych i obsługuje do 8 kanałów w zakresie napięcia wejściowego 10–27 V DC. Ten moduł wejściowy jest w pełni zgodny ze standardowymi 2- i 3-przewodowymi komponentami automatyki, w tym zbliżeniowymi czujnikami DC, czujnikami fotoelektrycznymi, przyciskami, wyłącznikami krańcowymi, wyłącznikami pływakowymi i przełącznikami wyboru. Aby zapewnić czytelność sygnału w trudnych warunkach, wyposażono go we wbudowane mechanizmy filtrowania ograniczające zakłócenia elektryczne, zanim dotrą one do układów sterownika.

Cechy

• Zintegrowany układ filtrowania wejściowego ograniczający przepięcia powodowane drganiami styków i promieniowanymi zakłóceniami elektrycznymi.
• Nattywna łączność z tylną magistralą standardowych kaset wejść/wyjść 1771, zapewniającą rozdział zasilania.
• Pełna zgodność konstrukcyjna i funkcjonalna z polowymi urządzeniami sterującymi wykorzystującymi zarówno obwody dwu-, jak i trzyprzewodowe.
• Dostarczany w specjalistycznym, antystatycznym opakowaniu ochronnym, które ogranicza ryzyko uszkodzeń podczas standardowej obsługi wskutek wyładowań elektrostatycznych.

Zastosowania

• Łączenie dyskretnych pętli monitorowania stanu maszyn przemysłowych z głównymi jednostkami automatyki.
• Synchronizacja przemysłowych sieci czujników z wykorzystaniem układów czujników zbliżeniowych lub fotoelektrycznych.
• Monitorowanie obrabiarek i układy blokad bezpieczeństwa z wykorzystaniem przycisków oraz wyłączników krańcowych.

Specyfikacja techniczna

Parametry użytkowe i elektryczne

Wskazówki dotyczące instalacji

• Przed rozpoczęciem podłączania lub demontażu modułowych komponentów sprzętowych należy wyłączyć zasilanie kasety.
• Podczas umieszczania urządzenia w gnieździe należy starannie wyrównać je względem plastikowych prowadnic karty w kasecie.
• Należy zsumować pobór prądu wszystkich zainstalowanych kart, aby upewnić się, że łączne obciążenie obwodu nie przekracza znamionowej wydajności wyjściowej zasilacza magistrali tylnej.
• Komponent należy przechowywać w zamkniętej torebce antystatycznej aż do chwili bezpośrednio poprzedzającej jego fizyczne umieszczenie, aby uniknąć uszkodzeń wskutek wyładowań elektrostatycznych.
• Należy sprawdzić, czy charakterystyka prądu upływu w stanie wyłączenia dowolnego zintegrowanego 3-przewodowego układu czujnikowego pozostaje poniżej 3 mA.
