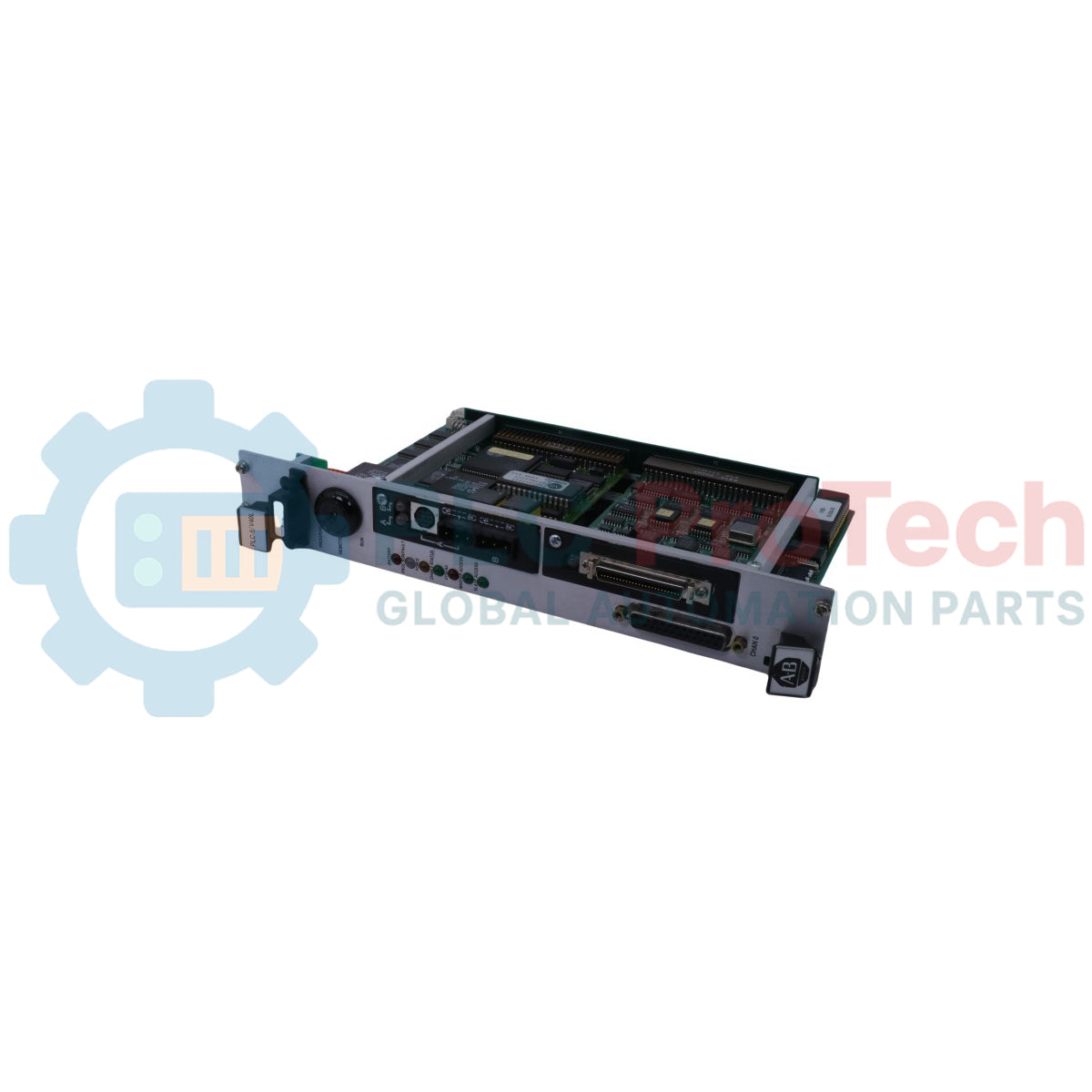

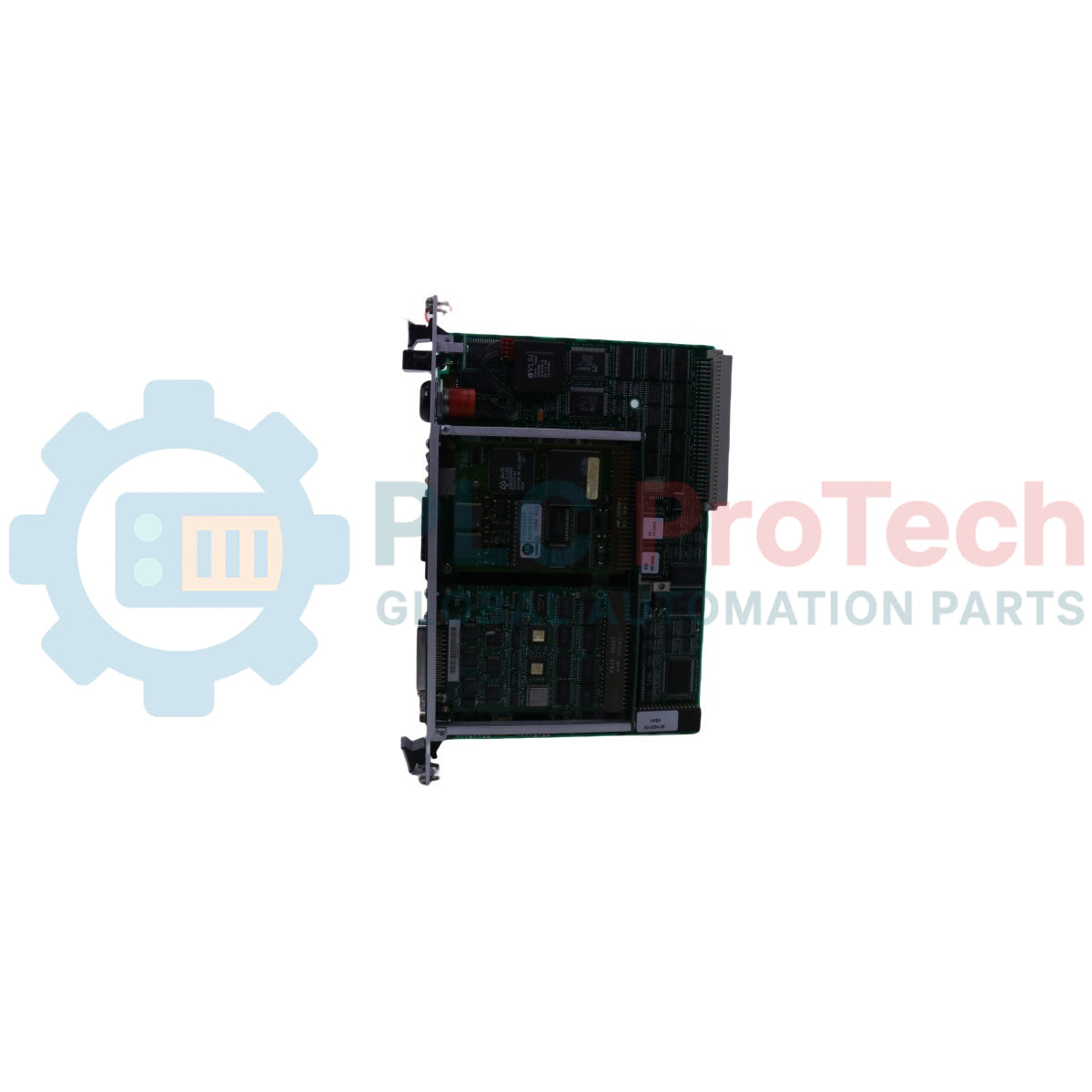

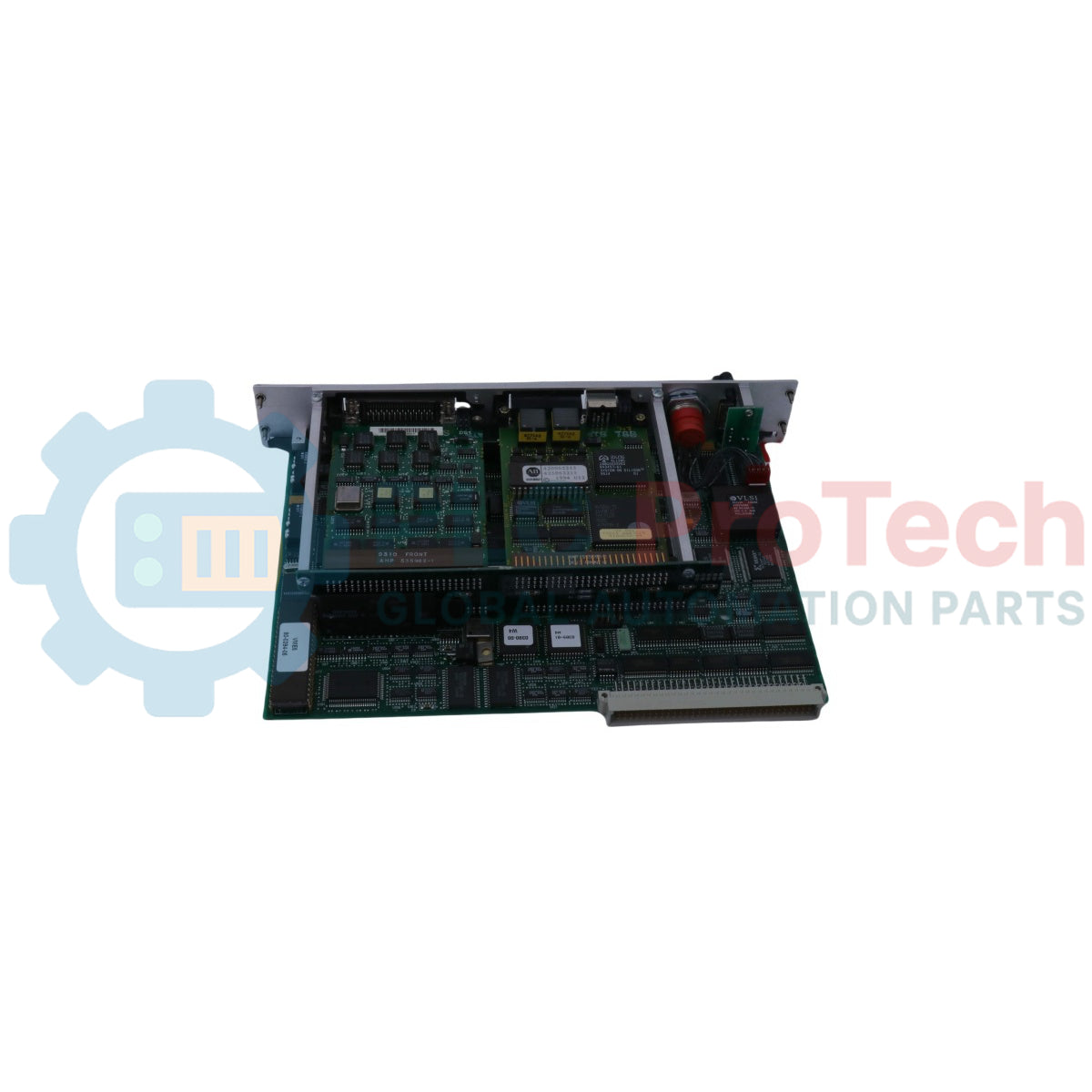

Allen-Bradley 1785-V40L PLC-5/VME moduł procesora

Moduł procesora 1785-V40L PLC-5/VME został zaprojektowany z myślą o zaawansowanym sterowaniu przemysłowym o dużej gęstości w zautomatyzowanych środowiskach produkcyjnych i wytwórczych. Działając w ramach niezawodnej linii produktów PLC 5, moduł ten łączy sprawdzone możliwości wykonywania programów przez przemysłowe sterowniki programowalne z bezpośrednią integracją z architekturami magistrali systemowej. 1785-V40L oferuje dużą pojemność pamięci użytkownika oraz krótki czas skanowania programu, dzięki czemu doskonale nadaje się do sterowania dużą liczbą lokalnych i zdalnych kaset wejść/wyjść przy jednoczesnym wykonywaniu złożonych instrukcji logiki bitowej.

Funkcje

• Wyposażony w 48 000 słów dedykowanej pamięci użytkownika, zapewniającej obsługę dużych baz kodu aplikacji i alokacji tabel danych
• Wysoka wydajność przetwarzania, z czasem skanowania wynoszącym 0,5 milisekundy na 1000 słów dla operacji logiki bitowej
• Szerokie możliwości skalowania systemu, obsługujące do 15 fizycznych kaset wejść/wyjść oraz łączną pojemność 1920 mieszanych wejść i wyjść
• Elastyczne możliwości rozproszonej komunikacji sieciowej z obsługą do 16 rozszerzonych lokalnych kaset wejść/wyjść oraz do 60 zdalnych kaset wejść/wyjść
• Konfigurowalny interfejs komunikacji obiektowej zapewniający wiele wariantów sieci Data Highway Plus (DH+) lub Remote I/O (RIO)

Zastosowania

• Przemysłowe systemy automatyki o dużej gęstości, obsługujące sygnały cyfrowe i analogowe
• Rozproszone sieci sterowania z wieloma zdalnymi kasetami
• Wielkoskalowe pozyskiwanie danych i przetwarzanie sekwencyjne
• Modernizacja lub integracja starszych, wbudowanych systemów komputerowych zakładu

Specyfikacja techniczna

Wskazówki dotyczące instalacji

• Zapewnienie zasilania: Przed włączeniem urządzenia należy sprawdzić, czy źródło zasilania magistrali systemowej może dostarczyć maksymalny prąd znamionowy wynoszący 3,5 ampera.
• Terminacja sieci: W sieciach Remote I/O (RIO) działających z szybkością 57,6 kb/s, 115,2 kb/s lub 230 kb/s należy zainstalować odpowiednie rezystory terminujące na końcach przewodów fizycznych, aby utrzymać wysoką jakość sygnałów komunikacyjnych.
• Uziemienie kasety: W całej konstrukcji obudowy należy zapewnić bezpośrednie, solidne połączenie ze wspólnym uziemieniem ochronnym o niskiej impedancji, aby zabezpieczyć elementy logiczne przed zakłóceniami elektronicznymi i interferencją elektromagnetyczną (EMI).
• Zarządzanie temperaturą: Należy odpowiednio poprowadzić wewnętrzne przewody systemowe i pozostawić drogi wentylacyjne drożne, aby skutecznie odprowadzać ciepło, gdy procesor pracuje przy typowym dużym obciążeniu prądowym.
