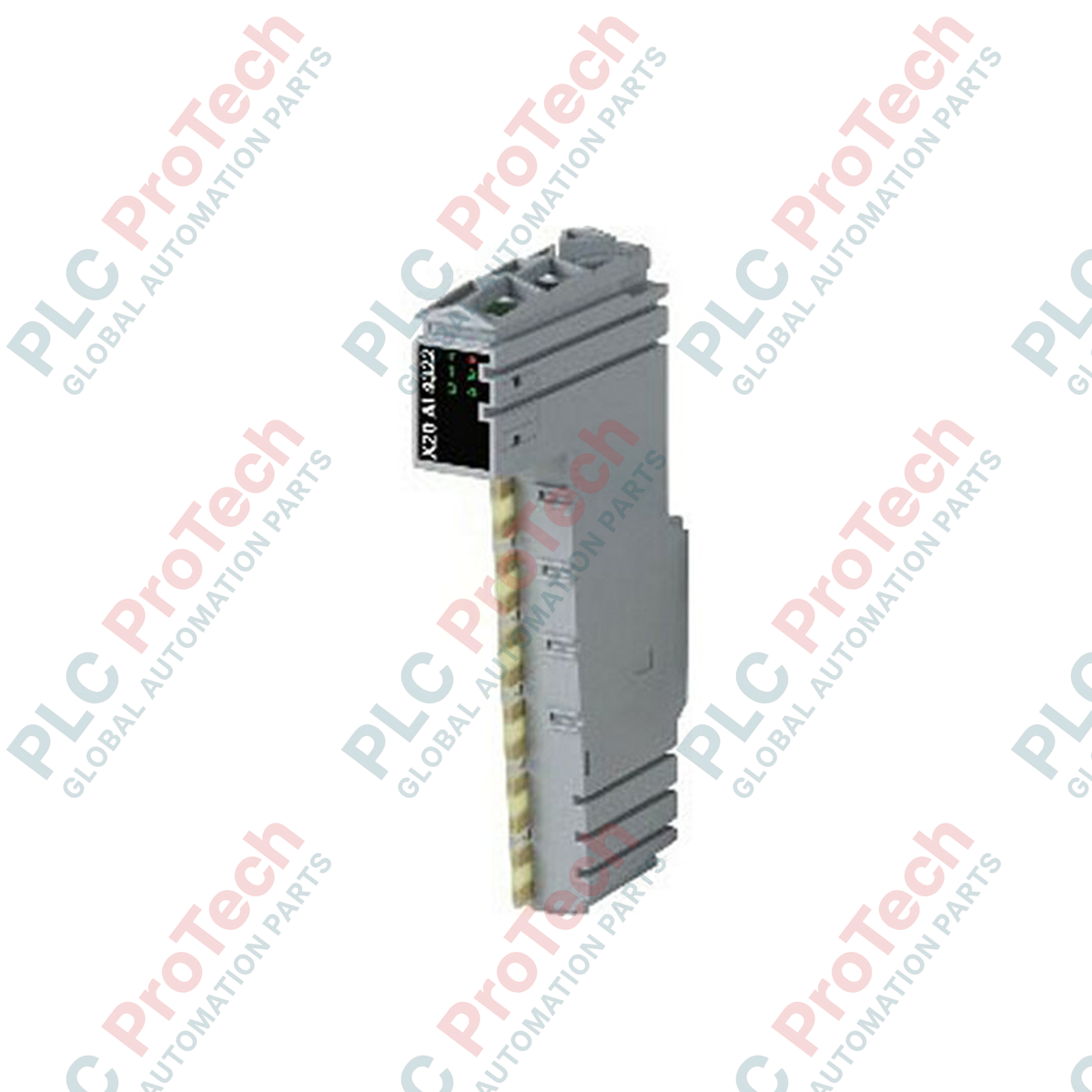

B&R X20AI4322 moduł wejść analogowych systemu X20

Przegląd techniczny

Moduł  B&R X20AI4322 (X20AI4322)  to wysokiej gęstości, 4-kanałowy moduł analogowych wejść zaprojektowany do przetwarzania przemysłowych pętli prądowych w standardowym środowisku systemu X20. Opracowane z myślą o zastosowaniu w złożonych układach sterowania procesami, takich jak zakłady uzdatniania chemicznego, instalacje przetwarzania ropy i gazu oraz zautomatyzowane linie produkcyjne, urządzenie to zapewnia precyzyjne śledzenie danych telemetrycznych z czujników, aby utrzymać stabilność systemu i eliminować nieoczekiwane przestoje linii. Moduł ma 4 izolowane wejścia różnicowe przeznaczone do pomiaru standardowych analogowych pętli sterowania od 0 do 20 mA oraz od 4 do 20 mA. Dzięki 12-bitowej rozdzielczości przetwornika cyfrowego i szybkiemu całkowitemu czasowi konwersji wynoszącemu 400 μs dla wszystkich aktywnych kanałów moduł zapewnia tłumaczenie danych terenowych w czasie rzeczywistym bezpośrednio przez szybką magistralę tylną X2X Link.

Konfiguracja techniczna

Wewnętrzna architektura elektryczna i ścieżka skanowania danych telemetrycznych tego modułu I/O koncentrują się na przejrzystości sygnału i niezawodnej diagnostyce:

• Stopień wejściowy różnicowy: Wykorzystuje rzeczywisty pomiar różnicowy napięcia na wewnętrznych precyzyjnych bocznikach, zapewniając lepsze tłumienie składowej wspólnej w porównaniu z układami z uziemieniem jednostronnym.

• Zintegrowana identyfikacja telemetryczna: Zawiera trwale zapisany fabrycznie kod ID B&R (0xCAB3), umożliwiający nadrzędnemu procesorowi CPU automatyczną weryfikację sprzętu i uzgadnianie wymiany podczas pracy.

• Kompleksowa macierz diagnostyczna: Wyposażony w umieszczone bezpośrednio na przedniej obudowie, pogrupowane wskaźniki LED stanu, zapewniające wizualne potwierdzenie:

• Funkcja I/O: Śledzenie stanu sygnału w czasie rzeczywistym dla każdego kanału.

• Stan pracy: Bieżąca faza pracy lokalnego mikrokontrolera.

• Stan modułu: Natychmiastowe ostrzeganie o usterkach komunikacji magistrali lub wewnętrznych awariach sprzętowych.

• Zsynchronizowana konwersja wielokanałowa: Zintegrowany multiplekser przetwornika analogowo-cyfrowego wykonuje pełny cykl skanowania wszystkich 4 pętli prądowych co 400 μs, minimalizując opóźnienie fazowe w zastosowaniach szybkiego sterowania w pętli zamkniętej.

Specyfikacje techniczne

Najczęściej zadawane pytania dotyczące zastosowań przemysłowych

• Jak X20AI4322 reaguje na przerwany przewód w pętli 4–20 mA?

  Gdy kanał jest skonfigurowany dla standardowego zakresu od 4 do 20 mA, moduł monitoruje wartość progową prądu bazowego. Jeśli przewód obiektowy pęknie lub czujnik ulegnie awarii, prąd spadnie poniżej krytycznego poziomu 4 mA. Moduł zarejestruje stan awarii wskazujący na przerwę w przewodzie, zacznie migać odpowiednia dioda LED błędu kanału i zaktualizuje rejestr stanu I/O w sterowniku nadrzędnym, aby uruchomić procedury bezpiecznego trybu awaryjnego.

• Czy ten moduł może mierzyć źródła prądu niesymetryczne?

  Tak. Chociaż moduł jest wyposażony w wysokowydajne wejścia różnicowe eliminujące pętle uziemienia, może obsługiwać źródła prądu niesymetryczne. Aby skonfigurować takie rozwiązanie, podłącz zacisk ujemny (COM) konkretnego kanału wejściowego bezpośrednio do punktu wspólnego odniesienia uziemienia zewnętrznego zasilacza czujnika.

• Jaka jest korzyść ze stosowania kodu identyfikacyjnego sprzętu 0xCAB3?

  Unikalny kod identyfikacyjny (0xCAB3) umożliwia środowisku programowemu B&R Automation Studio dynamiczne odpytywanie szafy I/O podczas uruchamiania. Jeśli technik serwisowy przypadkowo umieści w wyznaczonym gnieździe niewłaściwy typ modułu, procesor wykryje niezgodność identyfikatora i zatrzyma magistralę, zapobiegając potencjalnemu uszkodzeniu sprzętu lub zakłóceniu działania pętli sterowania.

Wytyczne dotyczące inżynierii polowej i instalacji

RYZYKO PRZECIĄŻENIA PĘTLI PRĄDOWEJ: Nigdy nie podłączaj bezpośrednio źródła napięcia do zacisków wejściowych bez szeregowego rezystora ograniczającego prąd lub aktywnej pętli czujnika. Przyłożenie zbyt wysokiego napięcia przeciąży wewnętrzne precyzyjne rezystory bocznikowe, powodując trwałe uszkodzenie termiczne i utratę kalibracji w danym kanale.

Instrukcje dotyczące ekranowania i separacji sygnałów

Zawsze stosuj skręcone, ekranowane miedziane przewody oprzyrządowania dla wszystkich analogowych sygnałów od 4 do 20 mA. Prowadź przewody analogowych czujników w oddzielnych korytkach kablowych lub izolowanych przedziałach, z dala od wysokonapięciowych napędów silników AC, styczników i przewodów wyjściowych przemienników częstotliwości (VFD). Aby optymalnie ograniczyć zakłócenia o wysokiej częstotliwości, usuń zewnętrzną powłokę kabla w punkcie wejścia do modułu i podłącz nieosłonięty oplot ekranu z miedzi bezpośrednio do szyny uziemienia funkcjonalnego (FE), używając standardowej płytki zakończenia ekranu B&R X20.

Osadzanie modułu i integracja z magistralą

Wyrównaj moduł elektroniki X20AI4322 z fabrycznie zamontowanym modułem bazowym magistrali X20. Wciśnij moduł prosto w dół do podstawy, aż plastikowe zatrzaski blokujące zatrzasną się z wyraźnym kliknięciem na obu szynach — górnej i dolnej. Sprawdź, czy styki złącza interfejsu są całkowicie zlicowane. Nigdy nie wciskaj modułu na siłę; nieprawidłowe ustawienie może wygiąć delikatne, pozłacane styki wewnętrzne, powodując zakłócenia komunikacji z płytą montażową lub przerwanie przesyłania zasilania do pozostałych segmentów szafy I/O.
