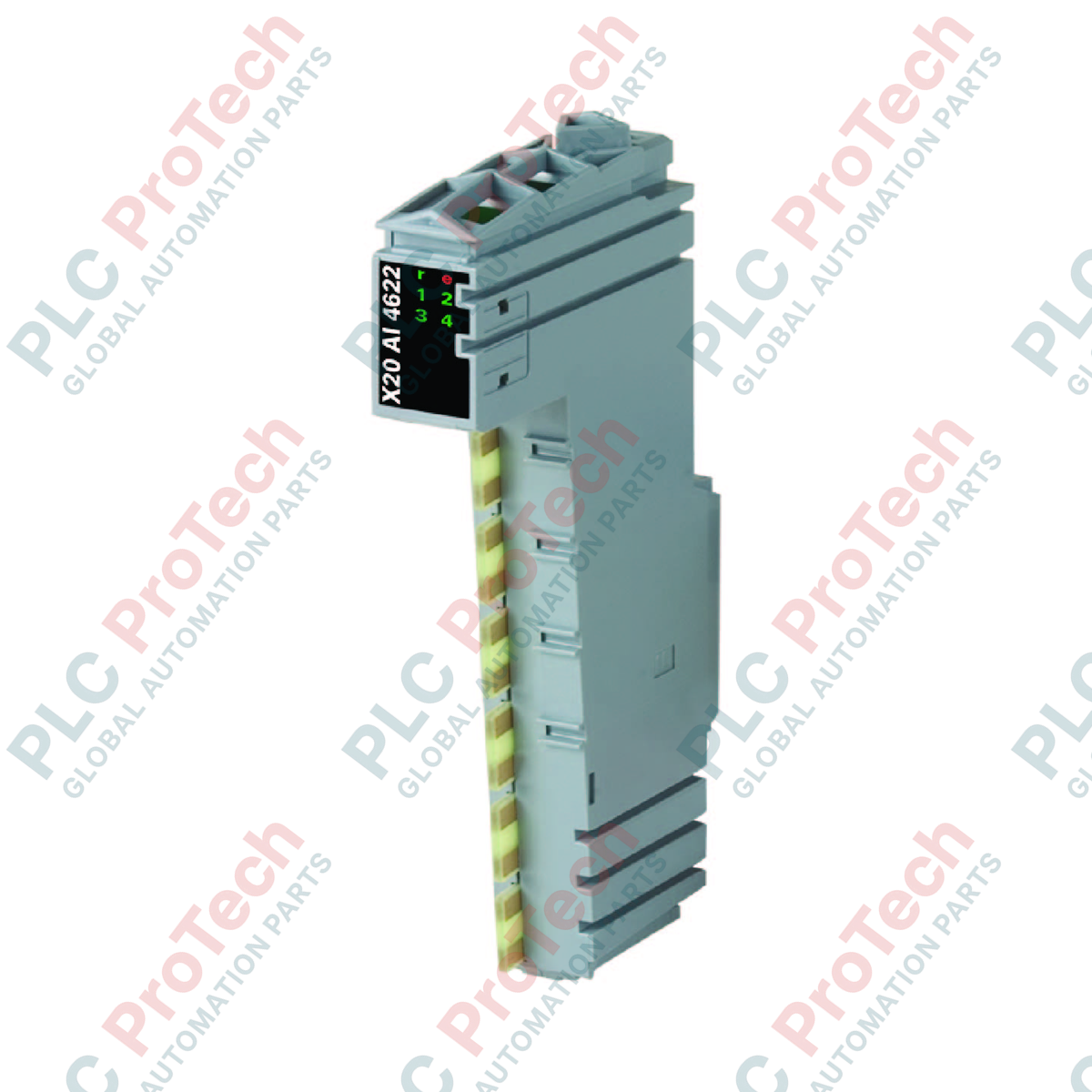

B&R X20AI4622 — moduł wejść analogowych serii X20

Przegląd produktu

B&R X20AI4622 (X20 AI 4622) to wysokowydajny moduł wejść analogowych przeznaczony do precyzyjnego monitorowania procesów w ramach systemu automatyki B&R X20. Zaprojektowany z myślą o wymagających środowiskach przemysłowych — w tym elektrowniach, zakładach przetwórstwa chemicznego i zautomatyzowanych liniach produkcyjnych — moduł zapewnia 4 wejścia różnicowe obsługujące zarówno sygnały prądowe, jak i napięciowe. Dzięki niezawodnemu pozyskiwaniu sygnałów o wysokiej rozdzielczości X20AI4622 znacznie zmniejsza opóźnienia między czujnikiem a sterownikiem oraz ogranicza ryzyko nieplanowanych przestojów spowodowanych niedokładnością sygnałów. Kompaktowa konstrukcja i modułowa architektura zapewniają bezproblemową integrację z istniejącymi szafami sterowniczymi, oferując wysoką wierność danych wymaganą w złożonych układach regulacji ze sprzężeniem zwrotnym.

Konfiguracja techniczna

Moduł jest wyposażony w precyzyjny 13-bitowy przetwornik cyfrowy (z uwzględnieniem znaku), oparty na procedurze konwersji z rejestrem sukcesywnej aproksymacji (SAR). Zapewnia wszechstronność, umożliwiając użytkownikowi przełączanie między trybem napięciowym (plus/minus 10 V) a prądowym (od 0 do 20 mA lub od 4 do 20 mA) przez wybór odpowiednich punktów podłączenia zacisków. Moduł wyposażono w 3. rzędu filtr dolnoprzepustowy wejściowy o częstotliwości odcięcia 1 kHz, który eliminuje szumy o wysokiej częstotliwości pochodzące od maszyn przemysłowych. Izolacja elektryczna między kanałami wejść/wyjść a magistralą płyty montażowej chroni procesor CPU i elementy przetwarzania znajdujące się za modułem przed potencjalnymi przepięciami. Monitorowanie stanu jest kompleksowe: zintegrowane diody LED sygnalizują funkcje wejść/wyjść poszczególnych kanałów, a diagnostyka błędów całego modułu jest dostępna za pośrednictwem oprogramowania.

Specyfikacja techniczna

Najczęściej zadawane pytania

Czy X20AI4622 jest kompatybilny ze wszystkimi płytami montażowymi serii X20?

Tak, został zaprojektowany zgodnie ze standardową architekturą systemu X20, jednak moduł magistrali X20BM11 i listwę zaciskową X20TB12 należy zamówić osobno, ponieważ nie są dołączone do modułu.

Jak przełączać między trybem wejścia napięciowego a prądowego?

Wybór zależy od sprzętu. Sygnał wejściowy należy podłączyć do odpowiednich punktów zaciskowych przeznaczonych dla trybu napięciowego lub prądowego, zgodnie z instrukcją obsługi B&R.

Jakie postępowanie jest zalecane, gdy moduł zgłasza przeciążenie?

Moduł jest wyposażony w konfigurowalną diagnostykę. Po wykryciu przeciążenia wyjście wartości cyfrowej można ustawić za pomocą konfiguracji oprogramowania; należy sprawdzić ustawienia projektu programowego, aby upewnić się, że sposób obsługi błędów odpowiada wymaganiom bezpieczeństwa.

Wytyczne dotyczące instalacji i eksploatacji

• Okablowanie i ekranowanie: Aby zapewnić maksymalną integralność sygnału, należy zawsze stosować ekranowane skrętki do sygnałów analogowych. Ekran kabla należy uziemić w jednym punkcie — najlepiej przy wejściu do szafy sterowniczej — aby zapobiec powstawaniu pętli uziemienia, które mogłyby zakłócać precyzję konwersji 13-bitowej.
• Zarządzanie temperaturą: Podczas montażu modułu w szafie należy zapewnić odstęp co najmniej 12,5 mm, aby umożliwić prawidłowy przepływ powietrza. Jeśli wysokość instalacji przekracza 2000 m n.p.m., należy obniżyć znamionową temperaturę otoczenia o 0,5 stopnia C na każde 100 m, aby zapobiec zmęczeniu cieplnemu elementów wewnętrznych.
• Bezpieczeństwo zacisków: X20AI4622 jest przeznaczony do stosowania w strefach zagrożonych wybuchem (klasa I, dział 2). Przed przystąpieniem do serwisowania należy upewnić się, że w otoczeniu nie występują stężenia łatwopalnych gazów, oraz sprawdzić, czy moduł został wyłączony przed odłączeniem go od modułu magistrali X20BM11, aby zapobiec powstawaniu łuku elektrycznego.
