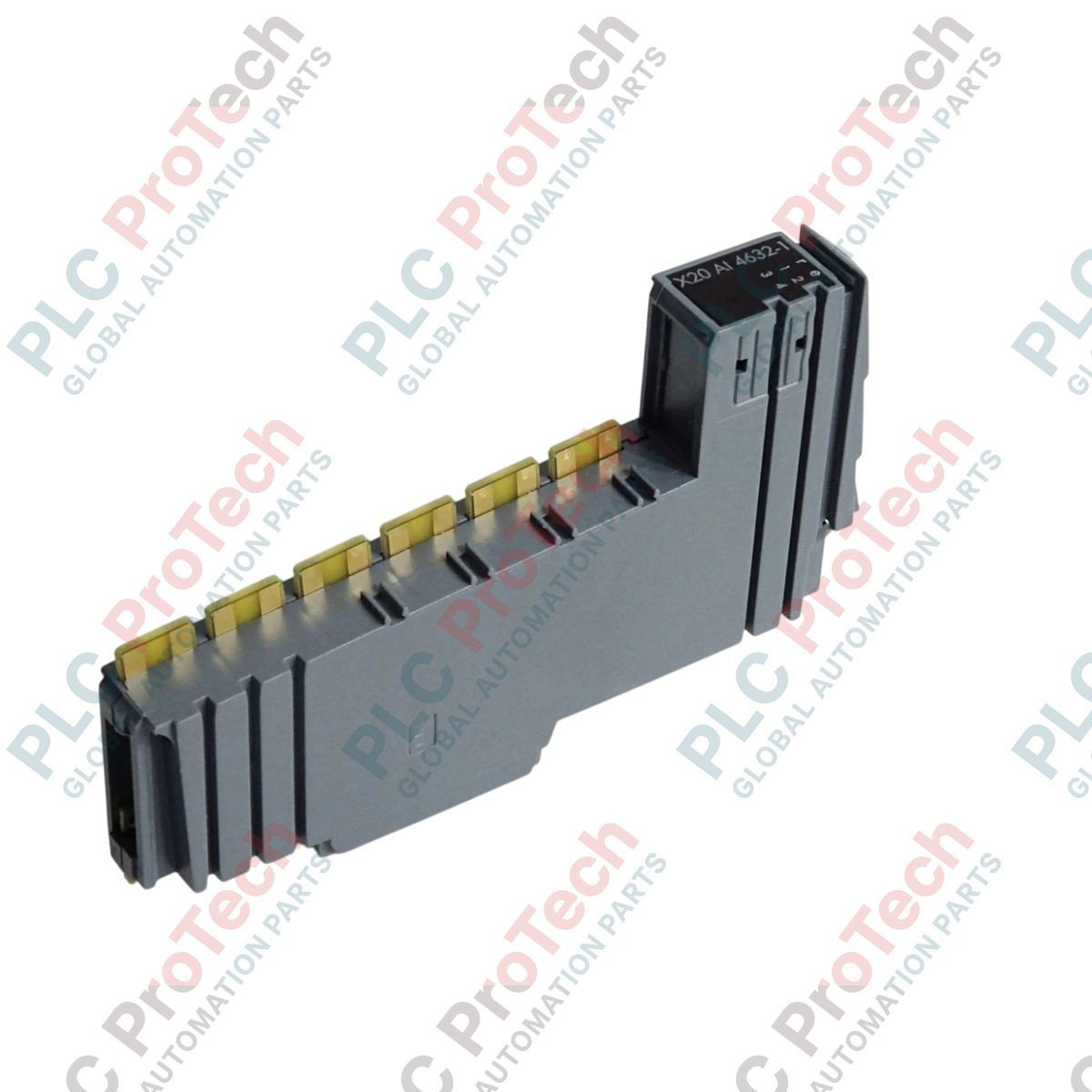

B&R X20AI4632-1 X20 różnicowy analogowy moduł wejściowy

Możliwości techniczne i monitorowanie procesu

Moduł B&R X20AI4632-1 (X20AI4632-1) to wysokowydajny, 4-kanałowy różnicowy moduł wejść analogowych, zaprojektowany specjalnie dla modułowego ekosystemu automatyki B&R X20. Stosowany w wymagających sektorach przemysłu przetwórczego, takich jak huty metali, szybkoobiegowe linie formowania wtryskowego i zsynchronizowane maszyny papiernicze, moduł rejestruje sygnały obiektowe o wysokiej częstotliwości. Dzięki precyzyjnemu śledzeniu danych pomiarowych oraz zintegrowanym zaawansowanym funkcjom oscyloskopu urządzenie umożliwia inżynierom diagnozowanie przejściowych wahań sygnału bezpośrednio z poziomu sterowania, skracając czas diagnostyki i zapobiegając kosztownej degradacji urządzeń.

Warunkowanie sygnału i elementy diagnostyczne

Ten zaawansowany moduł analogowy ma cztery niezależnie konfigurowalne wejścia różnicowe obsługujące zarówno sygnały napięciowe w zakresie $\pm 11$ V, jak i pętle prądowe od 0 do 22 mA. Wybór odbioru napięcia lub prądu odbywa się dynamicznie za pośrednictwem odrębnych ścieżek fizycznej listwy zaciskowej. Na panelu czołowym znajdują się rozbudowane grupy diagnostycznych diod LED, wskazujących w czasie rzeczywistym stan wejść/wyjść dla każdego kanału, stan pracy oraz ogólny stan modułu. Moduł pobiera z magistrali logicznej zaledwie 0,01 W, natomiast z wewnętrznej szyny zasilania wejść/wyjść pobiera 1,5 W na potrzeby obwodów filtrujących.

Macierz konfiguracji fizycznej

Integracja systemu i najczęściej zadawane pytania

Jak przełączyć kanał z odczytu napięcia na monitorowanie pętli prądowej?

Nie stosuje się zworek sprzętowych ani programowych zmiennych przełączających. Typ sygnału zależy wyłącznie od sposobu podłączenia przewodów obiektowych do listwy zaciskowej X20. Moduł wykorzystuje różne piny przyłączeniowe dla wejścia napięciowego i prądowego. Należy skorzystać z oficjalnego schematu okablowania B&R dla X20AI4632-1, aby podłączyć przetwornik obiektowy do właściwego rzędu zacisków.

Jakie są praktyczne korzyści ze zintegrowanej funkcji oscyloskopu?

Funkcja oscyloskopu umożliwia modułowi próbkowanie wartości analogowych z dużą szybkością i zapisywanie surowych danych w wewnętrznym buforze. Dostęp do tych danych można uzyskać za pośrednictwem B&R Automation Studio w celu rejestrowania ultraszybkich stanów przejściowych sygnału, skoków napięcia lub spadków prądu. Funkcja ta umożliwia technikom usuwanie usterek oprzyrządowania obiektowego bez konieczności podłączania zewnętrznych mierników kontrolnych do aktywnych listew zaciskowych.

Co należy zrobić, jeśli dioda LED stanu modułu świeci ciągłym czerwonym światłem?

Ciągłe czerwone światło diody LED stanu wskazuje na wewnętrzną awarię sprzętową lub niezgodność konfiguracji między modułem fizycznym a projektem programowym. Należy sprawdzić, czy w drzewie konfiguracji sterownika zadeklarowano prawidłowy numer modelu (X20AI4632-1), skontrolować połączenie modułu z bazą magistrali oraz upewnić się, że napięcie wewnętrznego zasilania wejść/wyjść mieści się w standardowych tolerancjach.

Wytyczne dotyczące uruchamiania i instalacji w obiekcie

• Zgodność okablowania pinów zacisków: Przed podłączeniem przewodów należy sprawdzić format sygnału przetwornika. Podłączenie pętli prądowej 20 mA do pinu zaciskowego skalibrowanego dla ścieżki wejściowej $\pm 11$ V spowoduje nieprawidłowe obliczenia skalowania i może doprowadzić do przeciążenia cieplnego wewnętrznej sieci wejściowej. Należy ponownie sprawdzić wszystkie pozycje przewodów zgodnie z oznaczeniami zacisków.

• Ograniczanie zakłóceń różnicowych: Zawsze należy stosować wysokiej jakości ekranowane przewody typu skrętka dla wszystkich połączeń czujników różnicowych. Oplot całego przewodu należy bezpośrednio podłączyć do listwy przyłączeniowej niskoimpedancyjnego uziemienia X20. Niskonapięciowe ścieżki analogowe należy prowadzić w odległości co najmniej 200 mm od trójfazowych przewodów silnikowych i ciężkich styczników przełączających, aby chronić integralność przebiegów sygnałowych.

• Obliczanie energii segmentu potencjałowego: Należy uwzględnić pełne zapotrzebowanie modułu na wewnętrzne zasilanie wejść/wyjść wynoszące 1,5 W w bilansie energetycznym lokalnego segmentu kasety. Jeśli łączny pobór mocy sąsiednich modułów zbliża się do maksymalnego limitu zasilacza, należy zainstalować dodatkowy moduł zasilania potencjałowego X20 bezpośrednio po lewej stronie tego urządzenia, aby utrzymać stabilność napięcia.
