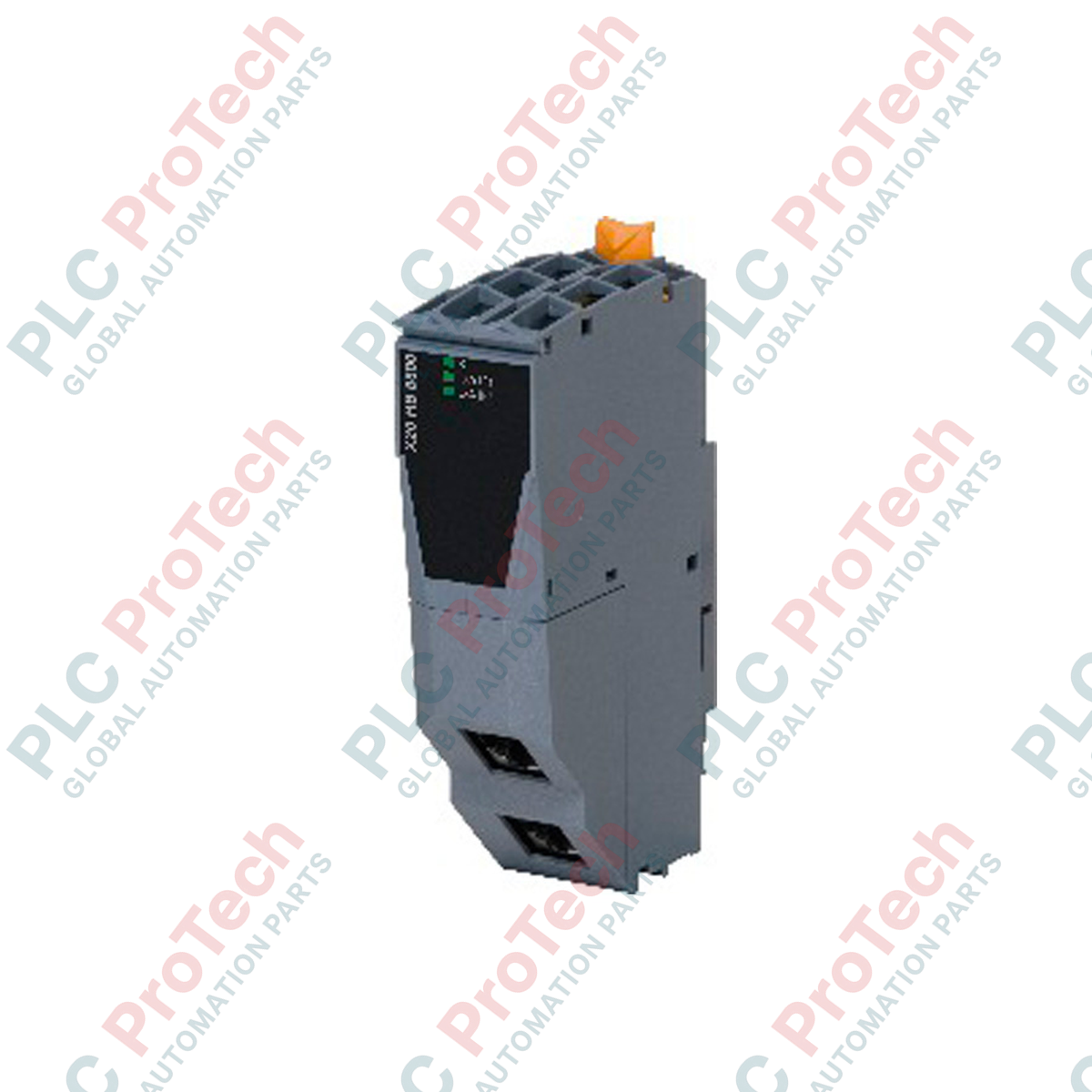

B&R X20HB8815 X20 System Bramka z POWERLINK do TCP/IP

Opis techniczny i logika routingu bramy

X20HB8815 (X20HB8815) to przemysłowa brama komunikacyjna zaprojektowana dla modułowej platformy B&R X20 System. Moduł pełni funkcję wysoce wydajnego węzła sterowanego POWERLINK, który łączy deterministyczne, działające w czasie rzeczywistym pętle przemysłowego Ethernetu ze standardowymi, niedziałającymi w czasie rzeczywistym infrastrukturami sieci TCP/IP. Został opracowany z myślą o złożonych zastosowaniach automatyki — takich jak wielkoskalowe linie montażowe w branży motoryzacyjnej, miejskie systemy dystrybucji wody oraz architektury sterowania elektrowniami — w których dane z czujników i napędów poziomu obiektowego muszą być transparentnie przekazywane do sieci SCADA, MES lub sieci przedsiębiorstwa wyższego poziomu. Architektura sprzętowa obejmuje zintegrowany interfejs rozszerzeń z maksymalnie dwoma dedykowanymi gniazdami na moduły rozszerzeń koncentratora, co pozwala inżynierom zakładowym dynamicznie skalować lokalne topologie sieci bez dodawania oddzielnego, autonomicznego sprzętu przełączającego.

Interfejs sieciowy i architektura elektryczna

Interfejs fizyczny bramy obejmuje dwa ekranowane porty RJ45 obsługujące standardową długość segmentu do maksymalnie 100 metrów między stacjami komunikacyjnymi. Moduł zarządza za pośrednictwem tych portów dwiema odrębnymi warstwami sieciowymi: szybkim kanałem POWERLINK działającym w czasie rzeczywistym ze stałą szybkością transmisji 100 Mbit/s oraz standardowym kanałem TCP/IP z funkcją automatycznej negocjacji szybkości 10/100 Mbit/s. Moduł przeznaczony do ciągłej pracy w szafach elektrycznych o dużej gęstości zabudowy utrzymuje niski poziom emisji cieplnej, pobierając z magistrali płyty tylnej maksymalnie 2 W. Zintegrowane układy diagnostyczne wyposażono w czytelne wskaźniki LED, które zapewniają bieżące informacje wizualne o ogólnym stanie modułu oraz aktywności komunikacji na magistrali.

Wydajność i specyfikacje sieciowe

FAQ dotyczące integracji inżynierskiej

Jaki jest główny cel architektoniczny zastosowania bramy X20HB8815?

Moduł działa jako zarządzana zapora sieciowa i most danych między pętlą sterowania maszyną działającą w czasie rzeczywistym (POWERLINK) a siecią zakładową (TCP/IP). Umożliwia zewnętrznemu oprogramowaniu pobieranie parametrów, śladów diagnostycznych i danych eksploatacyjnych, jednocześnie zapobiegając zakłócaniu przez standardowe burze rozgłoszeniowe synchronizacji napędów maszyny na poziomie mikrosekund.

Jak działają dwa gniazda rozszerzeń w bramie?

Dwa zintegrowane gniazda rozszerzeń obsługują pomocnicze moduły rozszerzeń koncentratora X20, takie jak interfejsy światłowodowe. Umożliwia to dostosowanie typów medium fizycznego i liczby portów bezpośrednio w węźle bramy, eliminując potrzebę stosowania zewnętrznego, autonomicznego przełącznika przemysłowego.

Czy ta brama może działać jako węzeł zarządzający POWERLINK (master)?

Nie. X20HB8815 jest przeznaczony wyłącznie jako węzeł sterowany POWERLINK (slave). Do zarządzania cyklicznym harmonogramowaniem sieci w lokalnym segmencie magistrali wymaga głównego procesora X20 lub zaawansowanego sterownika master.

Wytyczne dotyczące uruchamiania i wdrażania w obiekcie

• Integralność ekranowania i prowadzenia kabli: Ponieważ POWERLINK komunikuje się z dużymi szybkościami, należy stosować przemysłowe kable typu skrętka kategorii 5e lub wyższej, z podwójnym ekranowaniem (S/FTP). Należy upewnić się, że zewnętrzny metalowy oplot złącza RJ45 zapewnia pewny kontakt z ekranowanym gniazdem X20HB8815, tworząc ścieżkę uziemienia o niskiej impedancji i zapobiegając zakłóceniom elektromagnetycznym (EMI), które mogłyby uszkodzić pakiety danych czasu rzeczywistego.

• Bezpieczeństwo podczas instalacji modułów rozszerzeń: Przed włożeniem lub wyjęciem modułów rozszerzeń koncentratora z pomocniczych gniazd X20HB8815 należy całkowicie odłączyć zasilanie 24 V DC lokalnego stojaka X20. Modyfikowanie układu sprzętowego przy zasilanej płycie tylnej może powodować mikrowyładowania łukowe na stykach złącza, co może trwale uszkodzić wewnętrzną logikę routingu.

• Układ segmentacji sieci: Podczas konfigurowania interfejsu TCP/IP na potrzeby dostępu SCADA lub MES do danych należy starannie zaplanować przydział adresów IP w środowisku B&R Automation Studio. Zmienne obrazu procesu czasu rzeczywistego należy oddzielić od intensywnych asynchronicznych transferów danych, aby utrzymać niski jitter i deterministyczną wydajność w głównym segmencie sieci POWERLINK.
