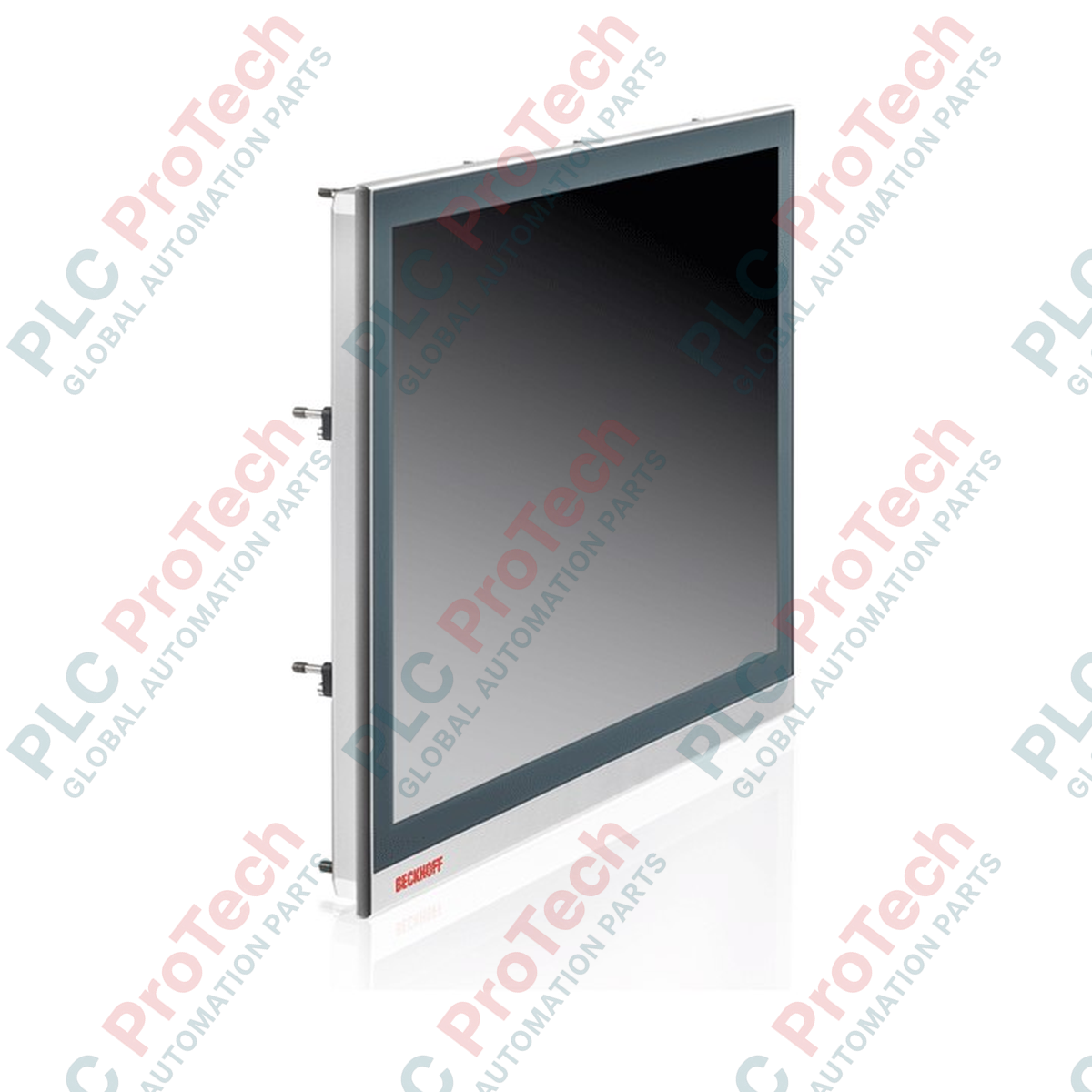

Zaprojektowany do bezpośredniej integracji z szafami sterowniczymi i konsolami Beckhoff CP2913-0000 służy jako wysokowydajny interfejs człowiek–maszyna z zaawansowanymi funkcjami wielodotyku oraz zintegrowaną technologią DVI/USB Extended. Urządzenie łączy wytrzymałą konstrukcję przemysłową z 19-calowym wyświetlaczem o wysokiej rozdzielczości, umożliwiając precyzyjne sterowanie operatorskie w wymagających środowiskach produkcyjnych.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Beckhoff Automation |
| Model / numer artykułu | CP2913-0000 |
| Przekątna ekranu | 19 cali |
| Rozdzielczość | 1280 × 1024 piksele |
| Typ ekranu dotykowego | Ekran dotykowy wielodotykowy (pojemnościowy projekcyjny) |
| Interfejsy połączeniowe | DVI-E (RJ45 dla USB-E 2.0), wejście USB 3.0 (do 5 m), wejście DVI, 2× USB 2.0 (tył) |
| Odległość transmisji | Do 50 metrów za pośrednictwem DVI-E i USB-E 2.0 |
| Zasilanie | 24 V DC |
| Stopień ochrony | Przód IP65, tył IP20 |
| Temperatura pracy | Od 0 do 55°C |
| Materiał obudowy | Obudowa aluminiowa ze szklanym panelem przednim |
| Masa wysyłkowa (obliczona) | 5,0 kg |
| Interfejs / port | Przyporządkowanie funkcji / obwodów |
|---|---|
| Wejście DVI-E | Odbiera cyfrowe sygnały wideo z komputera przez standardowe wyjście DVI |
| RJ45 (USB-E 2.0) | Przesyła sygnały USB 2.0 z prędkością do 480 Mbit/s na odległość do 50 m |
| Wejście USB 3.0 | Bezpośrednie połączenie ze standardowym portem USB komputera (ograniczone do 5 m) |
| 2× USB 2.0 (tył) | Porty wyjściowe do zewnętrznych urządzeń peryferyjnych (klawiatura, mysz, pamięci flash) |
| Zacisk zasilania | Złącze wejścia zasilania 24 V DC |
CP2913-0000 wykorzystuje DVI-E i USB-E 2.0 do przedłużania sygnału. Przy wymianie starszych modeli CP29xx sprawdź, czy istniejąca instalacja korzysta z CP-Link 4, który łączy obraz, USB i zasilanie w jednym przewodzie CAT6A. CP2913-0000 wymaga oddzielnego doprowadzenia zasilania (24 V DC) i nie jest bezpośrednio kompatybilny z modułami nadajników CP-Link 4, takimi jak CU8803. Upewnij się, że po stronie komputera zainstalowano kompatybilny nadajnik DVI/USB, np. CU8801.
Przy maksymalnej odległości 50 metrów przepustowość USB jest ściśle ograniczona do prędkości USB 2.0 (480 Mbit/s). Urządzeń wymagających dużej przepustowości, takich jak zewnętrzne kamery wizyjne USB 3.0, nie należy podłączać do tylnych portów USB panelu za pośrednictwem takiego przedłużonego połączenia. Ponadto upewnij się, że wycięcie w szafie zapewnia wystarczający prześwit, aby wysuwane dźwignie zaciskowe mogły w pełni zadziałać bez ocierania o elementy wewnętrzne.
W przypadku połączenia USB-E 2.0 zawsze używaj wysokiej jakości ekranowanych przewodów CAT7 STP (Shielded Twisted Pair). Przewody nieekranowane są bardzo podatne na zakłócenia elektromagnetyczne (EMI) pochodzące z pobliskich przemienników częstotliwości (VFD) i linii silnikowych wysokiego napięcia, co może powodować sporadyczne rozłączanie ekranu dotykowego. Upewnij się, że zacisk uziemienia funkcjonalnego panelu jest podłączony do centralnego punktu uziemienia szafy przewodem o niskiej impedancji.
OSTRZEŻENIE KRYTYCZNE
Przed rozpoczęciem montażu upewnij się, że główne zasilanie szafy sterowniczej jest całkowicie odłączone. Sprawdź, czy na przewodach zasilających 24 V DC nie występuje napięcie resztkowe. Nieodłączenie zasilania przed podłączeniem interfejsów DVI-E lub USB-E może spowodować trwałe uszkodzenie wewnętrznej elektroniki nadajnika-odbiornika.
Przygotuj wycięcie w szafie zgodnie z oficjalnymi wymiarami montażowymi firmy Beckhoff dla paneli 19-calowych, zapewniając czyste krawędzie bez zadziorów.
Włóż CP2913-0000 od przodu w wycięcie, upewniając się, że fabrycznie zamontowana uszczelka przylega równo do powierzchni szafy, zapewniając stopień ochrony IP65.
Od tyłu załącz dźwignie zaciskowe wysuwane. Dokręć równomiernie śruby zaciskowe określonym momentem, aby zamocować panel.
Podłącz uziemienie funkcjonalne, podłącz przewody DVI-E i USB-E RJ45, podłącz zacisk zasilania 24 V DC, a następnie włącz zasilanie systemu.
