Opis

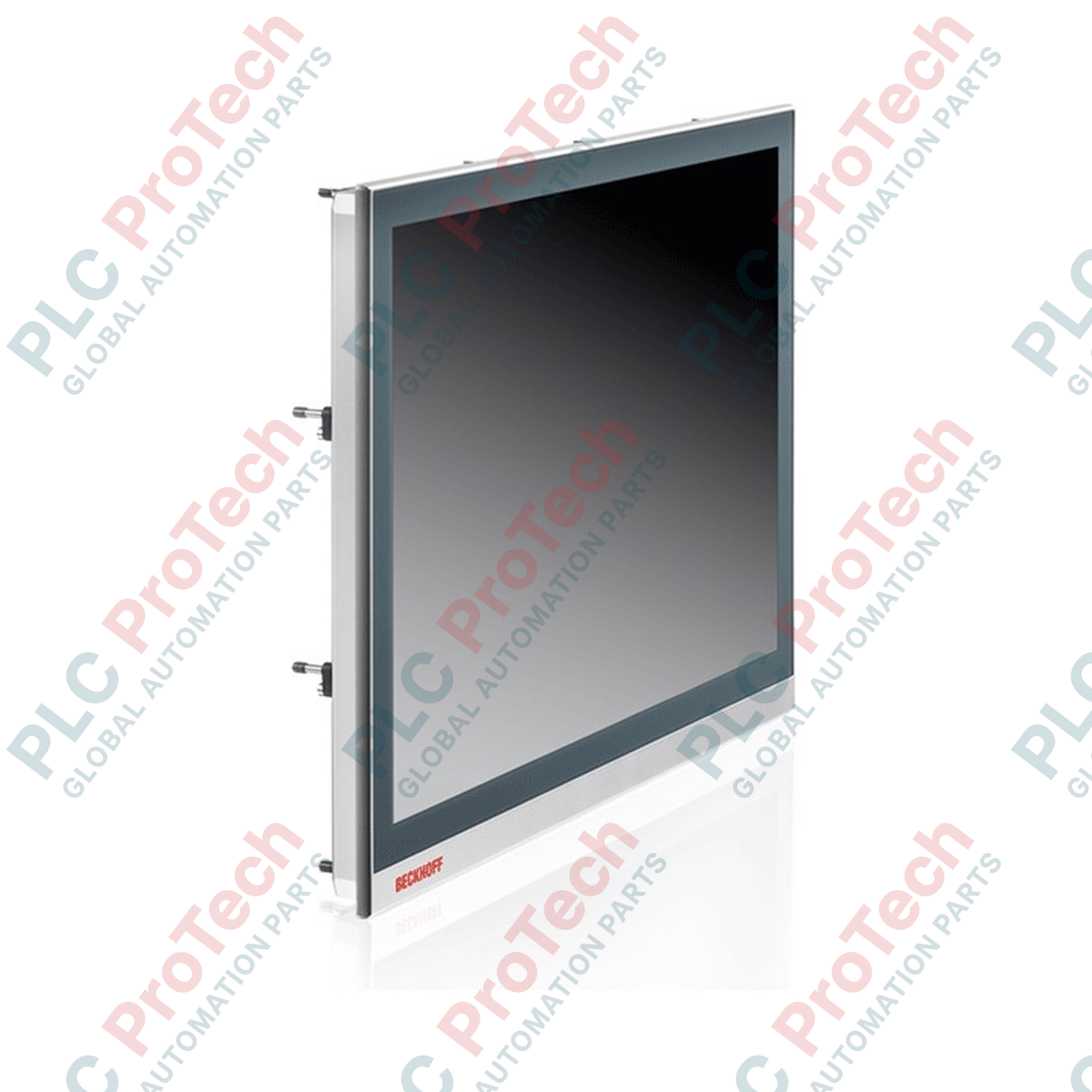

Zaprojektowany z myślą o wymagających środowiskach przemysłowej wizualizacji BECKHOFF CP2921-0010 to wydajny, wbudowany panel sterowania multi-touch o przekątnej 21,5 cala, przeznaczony do bezproblemowej integracji interfejsu operatorskiego. Dzięki zaawansowanej technologii projekcyjnego dotyku pojemnościowego multi-touch urządzenie zapewnia solidną, odporną na zarysowania szklaną powierzchnię przednią oraz elegancką, trwałą obudowę aluminiową. Panel jest przeznaczony do montażu z przodu szafy sterowniczej lub obudowy sterowniczej za pomocą zintegrowanych wysuwanych dźwigni zaciskowych, co eliminuje luźne elementy montażowe i przyspiesza proces instalacji.

Podstawową technologią zastosowaną w CP2921-0010 jest interfejs CP-Link 4, znany również jako One Cable Display Link. Ta wyspecjalizowana technologia komunikacyjna umożliwia zdalną instalację panelu sterowania w odległości do 100 metrów od komputera przemysłowego (IPC). Za pomocą standardowego kabla Cat.6A CP-Link 4 łączy sygnały wideo DVI, dane USB 2.0 (z prędkością 100 Mbit/s) oraz zasilanie 24 V DC w jednym fizycznym połączeniu. W zależności od wybranego modułu nadajnika panel sterowania może być zasilany bezpośrednio przez linię CP-Link 4 lub za pośrednictwem zewnętrznego, lokalnego źródła zasilania 24 V DC.

Cechy

• Wyświetlacz o wysokiej rozdzielczości: Panoramiczny wyświetlacz 21,5 cala o rozdzielczości 1920 x 1080 Full HD zapewniający wyraźne odwzorowanie graficznego interfejsu użytkownika.
• Dotyk pojemnościowy projekcyjny (PCT): Ekran dotykowy z obsługą dotyku wieloma palcami i wysoką gęstością punktów dotykowych, umożliwiający korzystanie ze złożonych gestów oraz obsługę w cienkich rękawicach roboczych.
• Połączenie CP-Link 4: Jednokablowe rozwiązanie do przesyłania obrazu, danych USB 2.0 i zasilania na odległość do 100 metrów.
• Solidna ochrona środowiskowa: Stopień ochrony IP65 od strony przedniej przy prawidłowej instalacji, chroniący wewnętrzną elektronikę przed kurzem, olejem i wnikaniem wody.
• Zintegrowane dźwignie zaciskowe: Szybki montaż w szafie sterowniczej za pomocą wysuwanych dźwigni zaciskowych, które stabilnie blokują ramkę na miejscu.

Zastosowania

• Panele sterowania ciężkimi maszynami przemysłowymi i systemy HMI.
• Systemy wizualizacji procesów przetwarzania ropy naftowej, gazu i substancji chemicznych.
• Monitorowanie linii produkcyjnych w branży motoryzacyjnej i automatyzacja hali produkcyjnej.
• Centra sterowania maszynami do produkcji żywności, napojów i opakowań.
• Stanowiska sterowania zakładami uzdatniania wody i oczyszczania ścieków.

Dane techniczne

Połączenia i interfejsy

Wytyczne dotyczące instalacji

• Otwór montażowy: Upewnij się, że wymiary wycięcia w panelu szafy sterowniczej są dokładnie zgodne z określonymi tolerancjami obudowy dla jednostek CP2921.
• Moment dokręcania dźwigni zaciskowych: Wysuń i równomiernie dokręć zintegrowane dźwignie zaciskowe, aby uszczelnić przednią uszczelkę względem powierzchni montażowej i zapewnić ochronę przednią IP65.
• Uziemienie: Podłącz zacisk uziemienia funkcjonalnego z tyłu urządzenia do centralnego punktu uziemienia szafy sterowniczej.
• Integralność przewodów: Do połączeń CP-Link 4 należy używać wyłącznie wysokiej jakości ekranowanych przemysłowych przewodów Ethernet Cat.6A, aby zapobiec utracie danych lub pogorszeniu sygnału na długich odcinkach.
• Wentylacja: Należy zachować standardowe wymagane odstępy wokół otworów odprowadzania ciepła z tyłu urządzenia, aby mogło ono pracować w zakresie temperatur od 0 do 50°C.
