Opis

BECKHOFF CP6602-0001-0020 to kompaktowy, wbudowany komputer panelowy przeznaczony do wizualizacji i zadań sterowania w szafach sterowniczych, gdy istotna jest oszczędność miejsca. Łącząc funkcje interfejsu człowiek–maszyna (HMI) ze zintegrowanym sterownikiem PC, urządzenie wykorzystuje procesor ARM Cortex-A8, zapewniając energooszczędną pracę na potrzeby lokalnego monitorowania i zarządzania zadaniami w środowiskach opartych na TwinCAT.

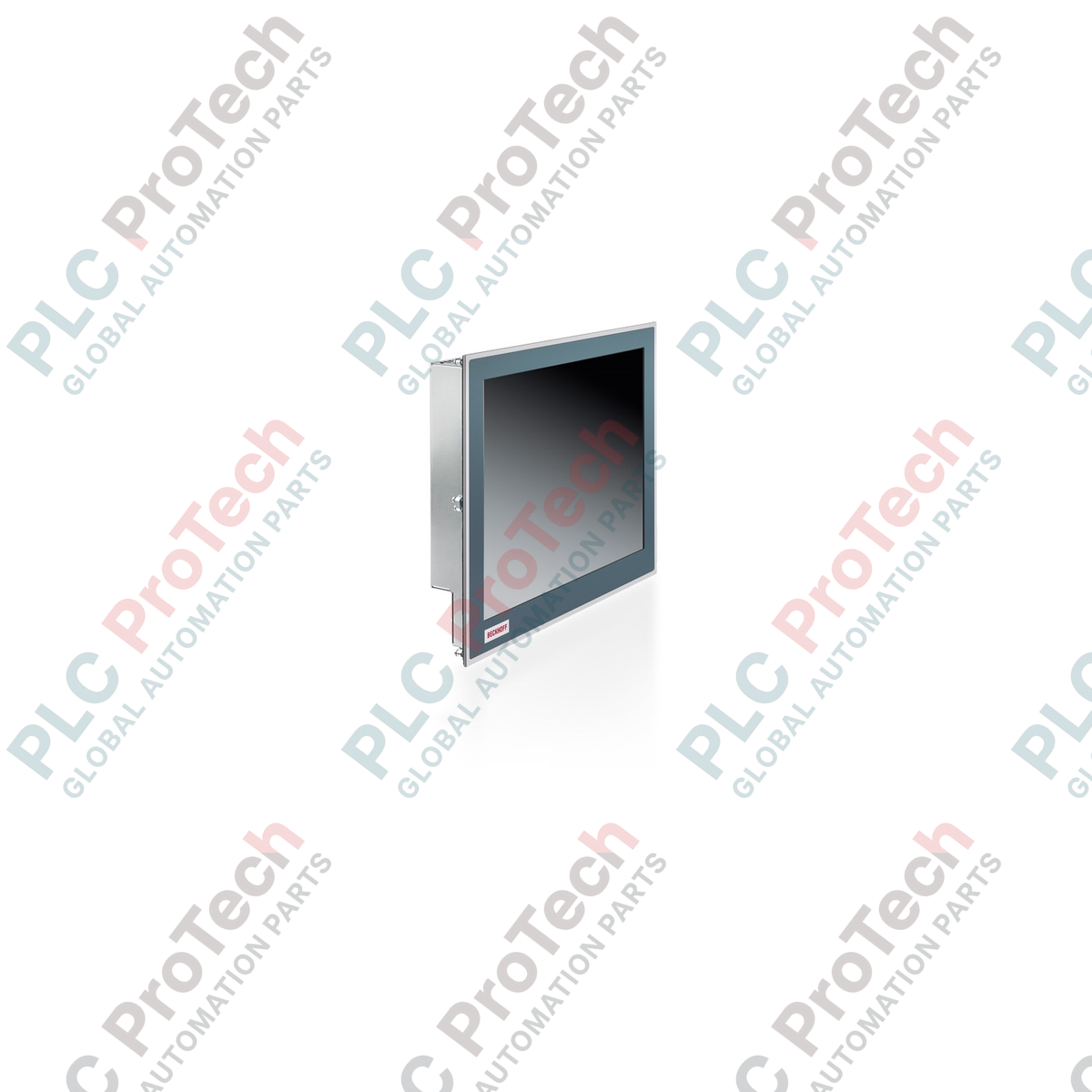

Model BECKHOFF CP6602-0001-0020, wyposażony w aluminiową ramkę przednią i tylną osłonę z blachy stalowej, ma wyświetlacz TFT o przekątnej 5,7 cala z rezystancyjnym ekranem dotykowym. Zaprojektowany specjalnie do montażu w drzwiach szaf sterowniczych lub obudowach konsol, zapewnia wysoką ochronę przed zanieczyszczeniami przemysłowymi od strony frontowej, zachowując jednocześnie kompaktowe wymiary.

Ten sterownik jest wyposażony we wbudowane interfejsy komunikacyjne, w tym port Ethernet, interfejs EtherCAT i dwa porty USB, co ułatwia podłączanie urządzeń peryferyjnych. W celu ochrony krytycznych danych podczas przerw w zasilaniu urządzenie zawiera wbudowany zasilacz UPS o czasie podtrzymania wynoszącym 1 sekundę oraz nieulotną pamięć NOVRAM, zapewniające odzyskiwanie stanu systemu i integralność danych lokalnych.

Funkcje

• Wydajny procesor ARM Cortex-A8 taktowany zegarem 1 GHz
• Aktywny matrycowy wyświetlacz TFT o przekątnej 5,7 cala i rozdzielczości 640 × 480
• Analogowy rezystancyjny ekran dotykowy do przemysłowego sterowania dotykowego
• Zintegrowane interfejsy: 1 × Ethernet, 1 × EtherCAT, 2 × USB 2.0 i 1 × RS232
• Gniazdo karty microSD do pamięci flash o pojemności do 16 GB
• Pamięć NOVRAM o pojemności 128 kB do nieulotnego przechowywania trwałych zmiennych maszyny
• Wbudowany zasilacz UPS o czasie podtrzymania wynoszącym 1 sekundę, chroniący dane w przypadku nieoczekiwanej utraty zasilania
• Bezpieczne dźwignie zaciskowe do wysuwania, ułatwiające montaż w szafie

Zastosowania

• Zastosowania HMI w szafach sterowniczych i systemy interfejsów operatorskich
• Lokalne sterowanie maszynami, przetwarzanie danych i wizualizacja systemu
• Kompaktowe terminale do zarządzania systemem i komunikacji sygnałowej oparte na EtherCAT
• Dedykowane wyświetlacze do rejestrowania danych i diagnostyki w zakładach produkcyjnych

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Przed zamontowaniem urządzenia upewnij się, że wszystkie systemy zasilania są całkowicie odłączone od napięcia.
2. Sprawdź wycięcie montażowe w panelu, aby upewnić się, że jego wymiary są zgodne ze specyfikacją komputera Panel PC 5,7 cala.
3. Włóż urządzenie od przodu do przygotowanego wycięcia.
4. Dokręć bezpiecznie dźwignie zaciskowe od tyłu wycięcia w panelu, aby uszczelnić przednią uszczelkę IP65 względem ściany montażowej.
5. Podłącz przewód głównego zasilania 24 V DC do zacisków zasilania, upewniając się, że biegunowość zacisków jest prawidłowa.
6. Podłącz wymagane interfejsy sieciowe i komunikacyjne (kable Ethernet, EtherCAT i USB) do odpowiednich portów RJ45 i portów urządzeń peryferyjnych.
7. Przed włączeniem głównego zasilania należy sprawdzić ciągłość ekranowania i połączenia uziemiające.

Zalecenia dotyczące wymiany

Podczas wymiany starszego modelu BECKHOFF CP6602-0001-0020 należy upewnić się, że istniejąca karta microSD została w całości skopiowana lub przeniesiona do nowego urządzenia, aby zachować działającą aplikację, dane licencyjne i konfigurację lokalną. Należy również upewnić się, że wszystkie rejestry pamięci trwałej (NOVRAM) wymagane do prawidłowego uruchomienia zostały pomyślnie zapisane i odtworzone podczas procedury wymiany bez wyłączania zasilania lub wymiany urządzenia.
