Opis

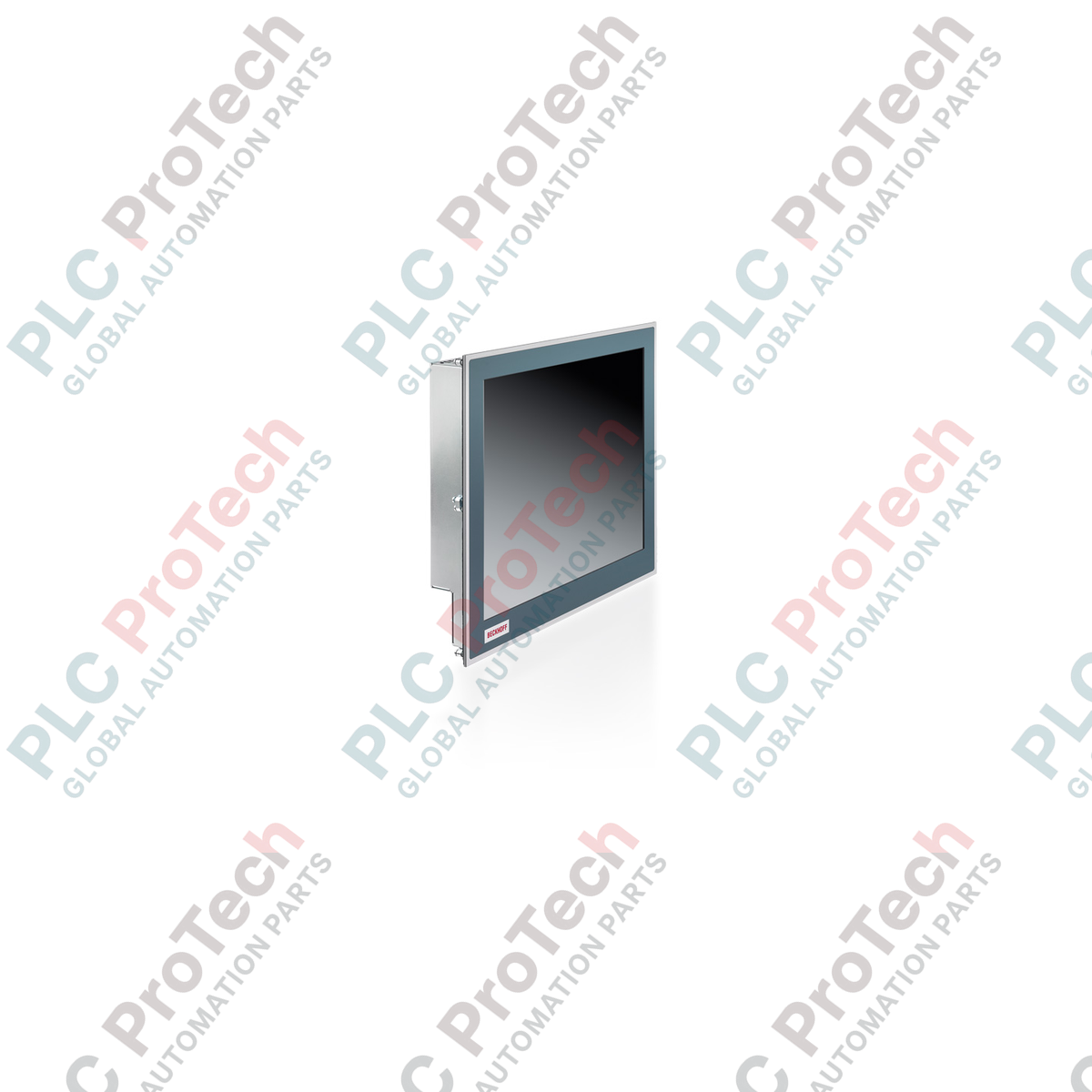

BECKHOFF CP6632-0000-0020 to wbudowany komputer Panel PC przeznaczony do wizualizacji i sterowania bezpośrednio przy maszynie lub w szafach sterowniczych. Łączy 15-calowy wyświetlacz z ekranem dotykowym obsługiwanym jednym palcem, zapewniając zintegrowany interfejs dla średniej wielkości aplikacji HMI. Urządzenie ma wytrzymały aluminiowy panel przedni i tylną pokrywę z blachy stalowej, zaprojektowane z myślą o wymagających środowiskach przemysłowych.

Sercem modelu BECKHOFF CP6632-0000-0020 jest procesor ARM Cortex-A8 pracujący z częstotliwością 1 GHz, zamontowany na kompaktowej płycie głównej w formacie 3½ cala. Architektura ta została wyposażona w 1 GB pamięci DDR3 RAM i 512 MB pamięci flash microSD, co optymalizuje wydajność przy realizacji lekkich zadań sterowania. Standardowe interfejsy komunikacyjne obejmują wbudowane połączenia Ethernet i EtherCAT, ułatwiające integrację z nowoczesnymi sieciami automatyki.

Cechy

• Wyświetlacz z aktywną matrycą o przekątnej 15 cali i rozdzielczości 1024 × 768 pikseli.
• Procesor ARM Cortex-A8 taktowany zegarem 1 GHz.
• Pamięć systemowa: 1 GB RAM DDR3.
• Pamięć flash na karcie microSD o pojemności 512 MB z łatwo dostępnym gniazdem microSD.
• Zintegrowana pamięć NOVRAM o pojemności 128 kB zapewniająca niezawodne trwałe przechowywanie danych.
• Wbudowane przemysłowe interfejsy komunikacyjne, w tym 1 port Ethernet i 1 port EtherCAT.
• Stopień ochrony IP65 od strony czołowej i IP20 od strony tylnej.
• Wysuwane dźwignie zaciskowe umożliwiające szybką i bezpieczną instalację panelu bez luźnych elementów montażowych.

Zastosowania

• Interfejs człowiek–maszyna (HMI) i wizualizacja na poziomie maszyny.
• Obsługa w szafie sterowniczej na potrzeby zdecentralizowanej automatyki przemysłowej.
• Sterowanie i monitorowanie w dedykowanych środowiskach sieciowych opartych na EtherCAT.
• Wbudowane pozyskiwanie danych i wizualizacja procesów na małą skalę.

Specyfikacja techniczna

Ogólne

Procesor i pamięć systemowa

Interfejsy i komunikacja

Parametry elektryczne i środowiskowe

Wytyczne dotyczące instalacji

1. Sprawdź, czy numer modelu urządzenia odpowiada wymaganiom systemu (CP6632-0000-0020).
2. Przed montażem lub podłączeniem przewodów upewnij się, że wszystkie źródła zasilania elektrycznego są odłączone.
3. Przygotuj wycięcie w panelu zgodnie z określonymi wymiarami obudowy 15-calowej.
4. Włóż Panel PC w wycięcie i zamocuj go za pomocą zintegrowanych wysuwanych dźwigni zaciskowych. Dokręć je standardowo, aby uszczelnić przednią ramę względem powierzchni montażowej i zachować stopień ochrony IP65.
5. Podłącz zasilacz 24 V DC, zwracając uwagę na prawidłową polaryzację.
6. Podłącz wymagane kable sieciowe do wbudowanych interfejsów Ethernet lub EtherCAT.
7. Przed podłączeniem zasilania wykonaj kontrole bezpieczeństwa i ciągłości przewodów ochronnych.

Zalecenia dotyczące wymiany

W przypadku wymiany istniejącej jednostki sterującej na BECKHOFF CP6632-0000-0020 należy sprawdzić, czy konfiguracja TwinCAT, środowisko wykonawcze i wymagania systemu operacyjnego są zgodne z systemem Windows Embedded Compact 7. Przed demontażem starej jednostki wykonaj kopię zapasową plików projektu, licencji i konfiguracji pamięci trwałej.
