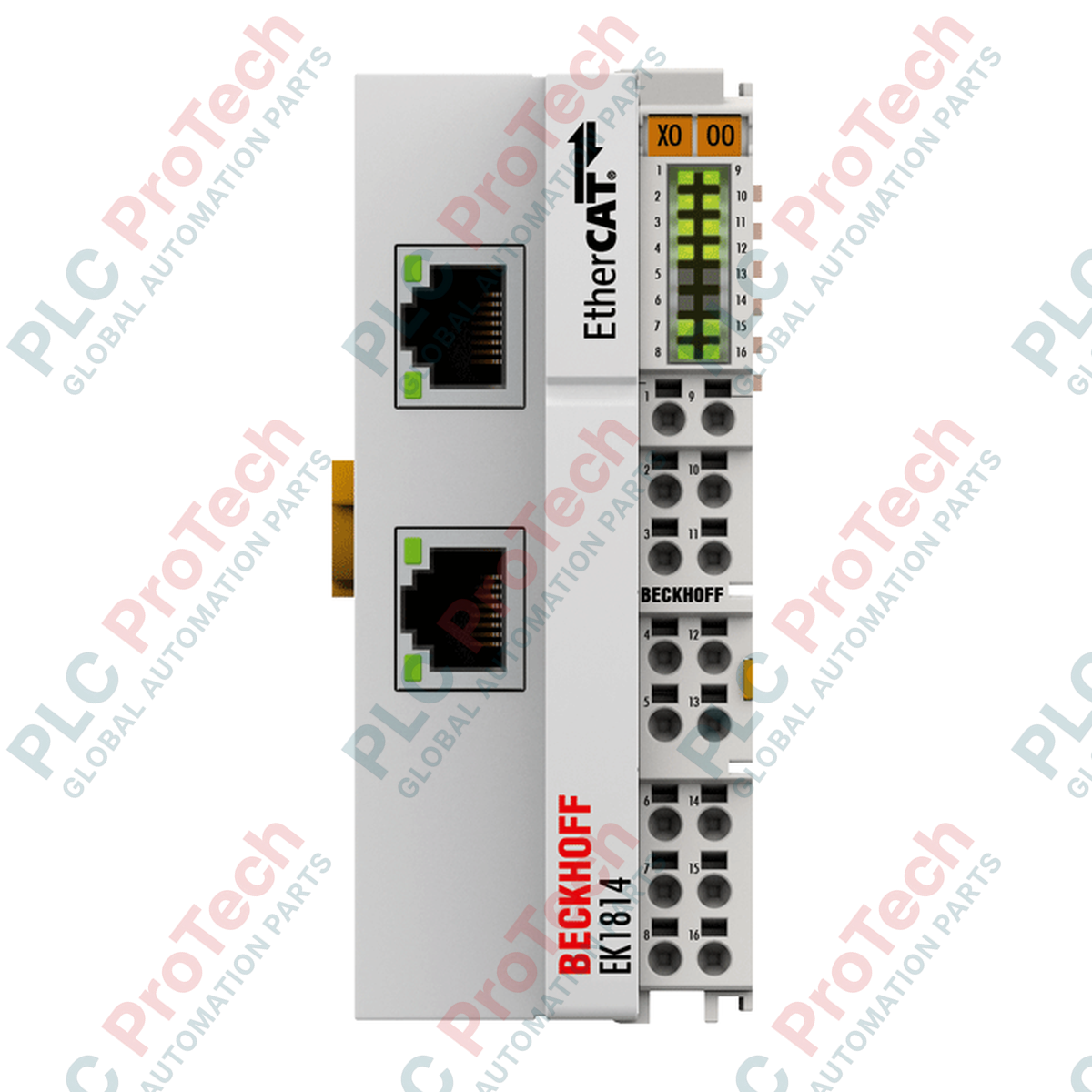

BECKHOFF EK1814 Sprzęgacz EtherCAT ze zintegrowanymi wejściami/wyjściami

SKU EK1814

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EK1814
Country of origin:Niemcy
Product Type: Sprzęgacze EtherCAT
Payment: T/T, Western Union
Weight: 5000g
Dimensions: (W x H x D) 44 mm x 100 mm x 67 mm
Shipping port: Xiamen
Warranty: 12 months

EK1814 to wysokowydajny sprzęgacz EtherCAT przeznaczony do łączenia protokołu EtherCAT z maksymalnie 65 534 terminalami EtherCAT (ELxxxx). Urządzenie wyprodukowane przez firmę BECKHOFF pełni funkcję interfejsu między magistralą obiektową EtherCAT a poszczególnymi blokami terminali. Oprócz funkcji sprzęgania EK1814 oferuje 4 zintegrowane wejścia cyfrowe i 4 zintegrowane wyjścia cyfrowe, zapewniając oszczędne pod względem miejsca rozwiązanie do zdecentralizowanych systemów sterowania. Wykorzystuje komunikację 100BASE-TX z szybkością 100 Mbit/s i jest wyposażony w rozbudowane diody diagnostyczne LED do monitorowania stanu terminali i magistrali.

Funkcje

Sprzęganie terminali EtherCAT z sieciami EtherCAT 100BASE-TX
Zintegrowane wejścia/wyjścia: 4 wejścia cyfrowe i 4 wyjścia cyfrowe (0,5 A na kanał)
Duża pojemność: obsługa maksymalnie 65 534 terminali EtherCAT
Wyjścia odporne na zwarcia z zabezpieczeniem przed napięciem wstecznym
Szybkość transmisji danych 100 Mbit/s z opóźnieniem wynoszącym około 1 µs
Kompaktowa obudowa High Density (HD) z technologią okablowania wtykowego
Izolacja galwaniczna 500 V między potencjałami magistrali i obwodu obiektowego

Zastosowania

Rozproszone systemy wejść/wyjść do automatyzacji maszyn i instalacji
Szybkie przemysłowe bramy komunikacyjne
Szafy sterownicze z ograniczoną przestrzenią, wymagające zintegrowanej funkcjonalności wejść/wyjść
Modułowe linie produkcyjne wykorzystujące technologię EtherCAT

Dane techniczne

Kategoria	Specyfikacja
Producent	BECKHOFF
Model	EK1814
Protokół	EtherCAT
Szybkość transmisji danych	100 Mbit/s
Liczba wejść	4 (typ 1/3)
Liczba wyjść	4 (0,5 A na kanał)
Napięcie znamionowe	24 V DC (-15 %/+20 %)
Interfejs magistrali	2 x RJ45
Filtr wejściowy	3,0 ms
Temperatura pracy	-25 do +60 degC
Temperatura przechowywania	-40 do +85 degC
Wymiary (szer. x wys. x gł.)	44 mm x 100 mm x 67 mm
Stopień ochrony	IP20

Wskazówki dotyczące instalacji

Zamontuj urządzenie na szynie DIN 35 mm (EN 60715) i zablokuj mechanizm zatrzaskowy, aby zapewnić stabilne mocowanie.
Używaj ekranowanych przewodów Ethernet Cat.5 (lub wyższej kategorii) dla interfejsu 100BASE-TX, aby zapobiec zakłóceniom elektromagnetycznym.
W przypadku przewodów jednodrutowych stosuj technikę bezpośredniego podłączania wtykowego, a w przypadku przewodów wielodrutowych używaj śrubokręta do uruchomienia zacisku sprężynowego.
Utrzymuj całkowite obciążenie styków zasilania (Imax) poniżej 10 A.
Wymagana jest praca w środowisku o stopniu ochrony IP20; miejsce instalacji powinno zapewniać odpowiednią ochronę przed zanieczyszczeniami i wilgocią.

Zgodność i certyfikaty

CE
UL

FAQ

Jaka jest główna funkcja EK1814?

Służy jako interfejs między sieciami EtherCAT a terminalami EtherCAT z serii EL, zapewniając jednocześnie 4 zintegrowane wejścia cyfrowe i 4 wyjścia cyfrowe.

Ile terminali może obsługiwać EK1814?

Obsługuje do 65 534 terminali EtherCAT w hierarchii sieci.

Czy zintegrowane wyjścia są zabezpieczone?

Tak, wyjścia są odporne na zwarcia i wyposażone w ochronę przed napięciem wstecznym.

Jaki typ kabla jest zalecany do interfejsu magistrali?

Wymagany jest ekranowany kabel Ethernet/EtherCAT co najmniej kategorii 5.
