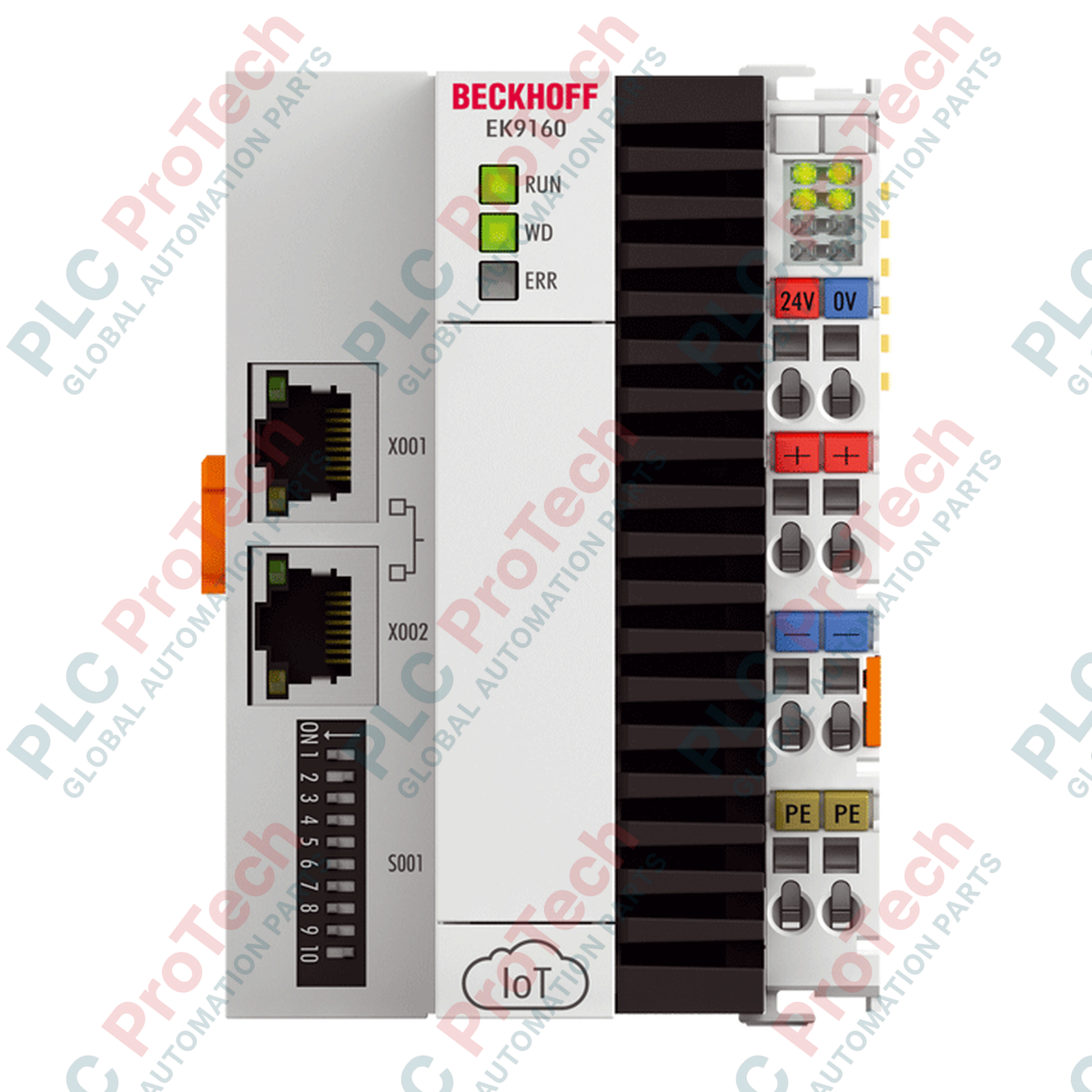

Zaprojektowany do łączenia standardowych fizycznych systemów wejścia/wyjścia z architekturami opartymi na chmurze, Beckhoff EK9160 przesyła dane z cyfrowych i analogowych terminali EtherCAT bezpośrednio do platform IoT. Ten kompaktowy sprzęgacz magistrali obsługuje natywne protokoły przemysłowe, w tym MQTT i OPC UA, całkowicie eliminując potrzebę stosowania sterownika pośredniego lub komputera sterującego. Konfiguracja odbywa się w całości za pośrednictwem zintegrowanego serwera internetowego, umożliwiając szybką i przyjazną dla użytkownika konfigurację mapowania danych obiektowych do punktów końcowych chmury. Dedykowane gniazdo karty microSD (wyposażone w kartę 512 MB) zapewnia lokalne buforowanie i przechowywanie danych, zabezpieczając krytyczną telemetrię systemową w przypadku aktywnych przerw w połączeniu sieciowym.
| Producent | Beckhoff |
|---|---|
| Numer modelu | EK9160 |
| Protokół systemowy | MQTT, OPC UA |
| Szybkość przesyłania danych | 100 Mbit/s |
| Interfejs magistrali | 2 x RJ45 (przełączane) |
| Napięcie zasilania | 24 V DC (-15% / +20%) |
| Prąd wejściowy | 150 mA + (całkowity prąd E-bus)/4 |
| Zasilanie prądowe E-bus | 2000 mA |
| Maksymalny prąd styków zasilających | 24 V DC / maksymalnie 10 A |
| Izolacja elektryczna | 500 V (styki zasilające / napięcie zasilania / Ethernet) |
| Pamięć flash | Gniazdo microSD (karta 512 MB w zestawie, możliwość rozszerzenia) |
| Temperatura pracy | -25 do +60°C |
| Temperatura przechowywania | -40 do +85°C |
| Wilgotność względna | 95%, bez kondensacji |
| Stopień ochrony IP | IP20 |
| Materiał obudowy | Poliwęglan (kompaktowa obudowa z diodami LED stanu) |
| Sposób montażu | Szyna DIN 35 mm (EN 60715) z blokadą |
| Certyfikaty | CE, UL |
| Wymiary fizyczne | 71 mm x 100 mm x 73 mm (W x H x D) |
| Masa wysyłkowa | 5,0 kg (przybliżona masa opakowania wysyłkowego) |
| Typ przewodu | Zakres przekroju | Kompatybilność z AWG |
|---|---|---|
| Przewód jednodrutowy (s) | 0,08 do 2,5 mm² | AWG 28 do 14 |
| Przewód linkowy (st) | 0,08 do 2,5 mm² | AWG 28 do 14 |
| Przewód elastyczny z tulejką (f) | 0,14 do 1,5 mm² | AWG 26 do 16 |
| Długość odizolowania | 8 do 9 mm | |
Modele alternatywne i kompatybilność: EK9160 pełni odrębną, samodzielną funkcję w porównaniu ze standardowymi sprzęgaczami EtherCAT, takimi jak EK1100. Podczas gdy standardowe sprzęgacze przekazują dane z powrotem do scentralizowanego nadrzędnego sterownika PLC, EK9160 bezpośrednio tłumaczy struktury zacisków magistrali EtherCAT na standardowe protokoły IoT (MQTT / OPC UA). Jest w pełni kompatybilny ze standardowymi zaciskami cyfrowymi i analogowymi serii EL oraz ES, ale wymaga szczególnej uwagi na maksymalny budżet prądowy E-bus wynoszący 2000 mA. Jeśli całkowity pobór prądu modułów przekracza 2000 mA, należy wstawić dodatkowe zaciski zasilania (takie jak EL9400 lub EL9410), aby uniknąć niestabilności komunikacji.
Typowe problemy aplikacyjne i uwagi inżynierskie: Ponieważ dane są przesyłane przez standardową infrastrukturę IT bezpośrednio do zewnętrznych brokerów lub brokerów hostowanych w chmurze, w logice aplikacji należy uwzględnić opóźnienia sieciowe. Nie należy używać EK9160 do szybkiego, deterministycznego sterowania w zamkniętej pętli ani w procesach o krytycznym znaczeniu dla bezpieczeństwa. Należy zadbać o zabezpieczenie zintegrowanego serwera internetowego zaporą przemysłową i unikać bezpośredniego udostępniania portu konfiguracyjnego w sieci WAN.
Wskazówki dotyczące uruchamiania i okablowania: Do połączeń należy stosować standardowe przemysłowe kable STP (Shielded Twisted Pair) Cat5e lub Cat6, aby zapobiec zakłóceniom elektromagnetycznym pochodzącym z sąsiednich układów napędowych. Przewody jednożyłowe nie wymagają użycia narzędzi i można je wprowadzać bezpośrednio do zacisku sprężynowego, natomiast przewody wielożyłowe wymagają aktywnego zwolnienia sprężyny za pomocą odpowiedniego śrubokręta. Nie należy przekraczać maksymalnego prądu 10 A dla zacisków zasilania w całym zespole na szynie DIN.
