Opis

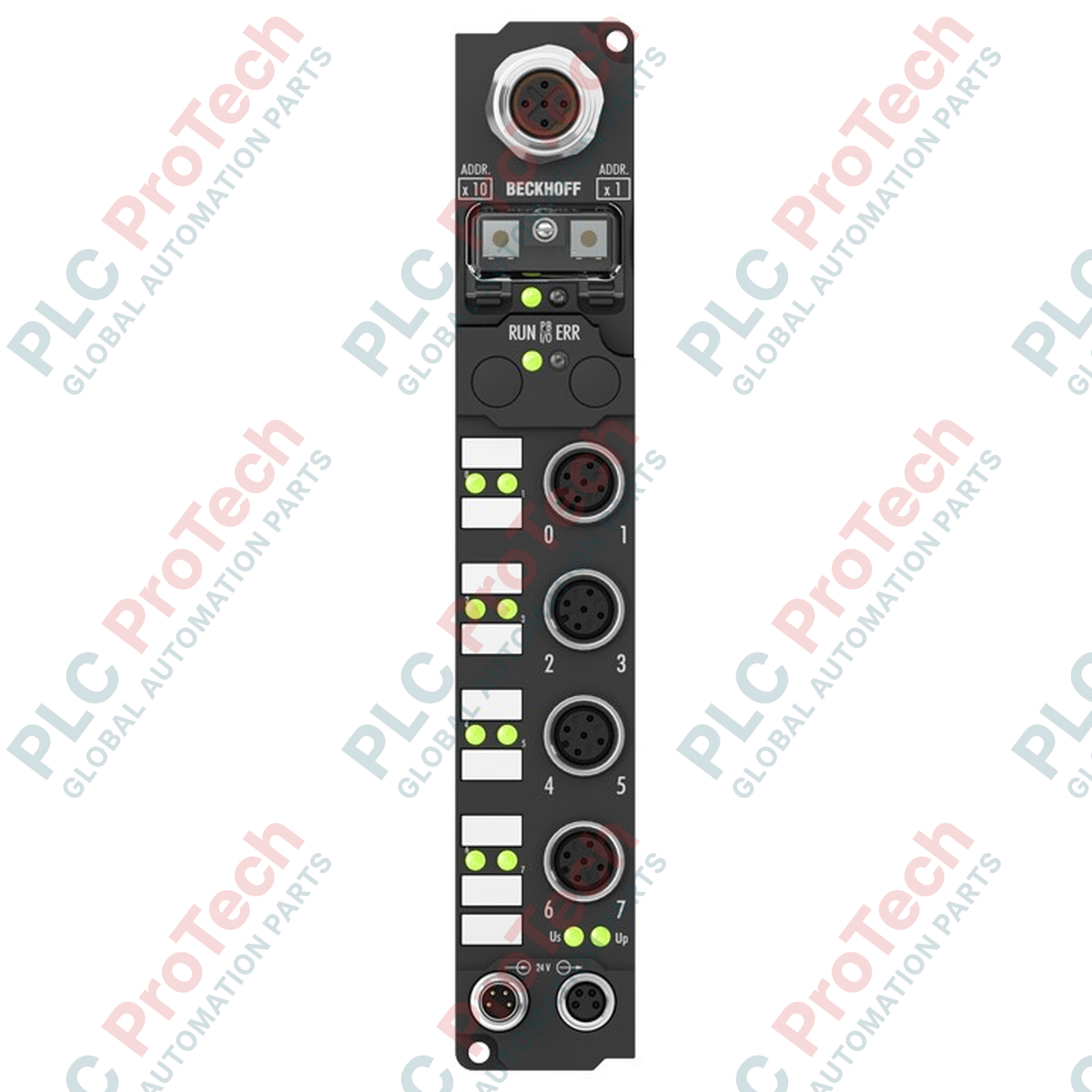

Zaproj. z myślą o zdecentralizowanym pomiarze temperatury w wymagających środowiskach przemysłowych, skrzynka magistrali obiektowej Beckhoff IP3202-B200 zapewnia precyzyjne przetwarzanie sygnałów czujników RTD bezpośrednio na poziomie maszyny, bez konieczności stosowania szafy sterowniczej. Moduł łączy wysokowydajną konwersję analogowo-cyfrową z odpornym na zakłócenia światłowodowym systemem komunikacji Lightbus, umożliwiając niezawodną transmisję sygnałów na duże odległości w warunkach silnych zakłóceń. Obudowa została wykonana tak, aby wytrzymać ekstremalne obciążenia mechaniczne, wilgoć i kurz, umożliwiając bezpośredni montaż przy maszynie i ograniczenie pętli okablowania obiektowego.
Funkcje
-
Interfejs Lightbus: Wykorzystuje dwa połączenia światłowodowe pracujące z szybkością 2,5 Mbaud, zapewniając pełną izolację galwaniczną i odporność na zakłócenia elektromagnetyczne.
-
Bezpośredni pomiar RTD: Zoptymalizowana pod kątem standardowych czujników temperatury RTD i Pt100, bez konieczności stosowania zewnętrznych przetworników sygnału.
-
Wytrzymała obudowa IP67: Zaprojektowana do bezpośredniego montażu w terenie, w wilgotnym, zapylonym lub narażonym na silne wibracje środowisku, zgodnie ze standardami ochrony IP65, IP66 i IP67.
-
Wydajne łańcuchowe rozprowadzanie zasilania: Podwójne złącza M8 (męskie zasilające i żeńskie do dalszego podłączenia) umożliwiają bezpośrednią dystrybucję napięć sterujących między wieloma skrzynkami magistrali obiektowej.
-
Elastyczna konfiguracja: Dostępne parametry i ustawienia kalibracji można obsługiwać za pomocą oprogramowania Beckhoff KS2000 lub bezpośrednio przez struktury rejestrów sterownika.
Zastosowania
- Zdecentralizowany pomiar temperatury w obszarach zmywania, przetwórstwie żywności i produkcji chemicznej.
- Zdalne monitorowanie w wysoce złożonych układach mechanicznych i zespołach robotycznych.
- Instalacje wrażliwe na zakłócenia, w których tradycyjne miedziane linie magistrali obiektowej są narażone na problemy z zakłóceniami EMI/RFI.
- Rozproszone pętle sterowania HVAC i warunkami środowiskowymi w dużych obiektach przemysłowych.
Specyfikacja techniczna
| Parametr |
Wartość specyfikacji |
| Producent |
Beckhoff Automation |
| Model / numer części |
IP3202-B200 |
| System magistrali obiektowej |
Lightbus (pierścień światłowodowy) |
| Szybkość transmisji danych |
2,5 Mbaud |
| Przyłącze magistrali |
2 x gniazdo światłowodowe do wtyku ZS1020-0010 |
| Napięcie sterujące |
24 V DC (-15% / +20%) |
| Przyłącza zasilania |
Zasilanie: 1 x M8 męskie (4-stykowe); Podłączenie dalsze: 1 x M8 żeńskie (4-stykowe) |
| Izolacja galwaniczna |
Napięcie sterujące do magistrali obiektowej: Tak |
| Temperatura pracy |
0 do +55 degC |
| Temperatura przechowywania |
-25 do +85 degC |
| Odporność na wibracje / udary |
Zgodność z EN 60068-2-6 / EN 60068-2-27 |
| Stopień ochrony |
IP65 / IP66 / IP67 (zgodnie z EN 60529) |
| Dopuszczenia |
CE, UL |
| Kraj pochodzenia |
Niemcy |
| Masa (netto) |
250 g |
| Masa wysyłkowa (obliczona) |
0,55 kg |
| Wymiary opakowania (obliczone) |
180 mm x 110 mm x 60 mm |
Połączenia i interfejsy
| Rozmieszczenie styków M8 |
Funkcja / przyporządkowanie obwodu |
| Styk 1 |
Zasilanie: napięcie sterujące +24 V DC / Podłączenie dalsze: napięcie sterujące +24 V DC |
| Styk 2 |
Feed: Auxiliary/Load Voltage +24 V DC / Downstream: Auxiliary/Load Voltage +24 V DC |
| Zasilanie: pomocnicze napięcie/obciążenie +24 V DC / Dalej: pomocnicze napięcie/obciążenie +24 V DC |
Zasilanie: GND napięcia sterującego / Dalej: GND napięcia sterującego |
| Pin 4 |
Zasilanie: GND napięcia pomocniczego/obciążenia / Dalej: GND napięcia pomocniczego/obciążenia |
Wnioski empiryczne z praktyki inżynierskiej
Modele alternatywne i kompatybilność
Moduł IP3202-B200 jest przeznaczony specjalnie do architektur Beckhoff Lightbus. W przypadku migracji na nowsze platformy sterowania lub integracji z nimi należy pamiętać, że Lightbus wymaga dedykowanych kart mastera PCI/PCIe (np. FC2001) lub określonych sterowników zacisków magistrali. W aplikacjach, w których planowana jest migracja do EtherCAT bez zmiany układu fizycznego, należy rozważyć równoważne modele z serii EP (takie jak EP3202-0002), jednak wymagana jest zmiana architektury sieci i okablowania ze światłowodowego na przemysłowy Ethernet.
Typowe problemy aplikacyjne i uwagi inżynierskie
Podczas pracy z połączeniami światłowodowymi w pierścieniach przemysłowych zachowanie standardów czystości pomieszczeń optycznych ma kluczowe znaczenie podczas instalacji fizycznych. Nie przekraczaj minimalnego promienia gięcia przewodów światłowodowych (zwykle 30 mm dla zespołów ZS1020), aby zapobiec utracie sygnału lub trwałemu uszkodzeniu fizycznemu włókien polimerowych. Ponadto wszystkie otwarte lub nieużywane porty M8 i światłowodowe muszą być uszczelnione certyfikowanymi zaślepkami ochronnymi IP67. Pozostawienie tych połączeń otwartych w wilgotnym środowisku sprzyja kapilarnemu wnikaniu wilgoci, która z czasem może powodować korozję elementów wewnętrznych.
Wskazówki dotyczące uruchamiania i okablowania
Aby skonfigurować charakterystykę działania kanału analogowego, użyj pakietu oprogramowania Beckhoff KS2000 podłączonego za pomocą szeregowego przewodu konfiguracyjnego lub uzyskaj bezpośredni dostęp do wewnętrznego rejestru za pośrednictwem parametrów uruchomieniowych PLC w TwinCAT. Upewnij się, że ekrany przewodów czujników są zakończone blisko metalowych uszu montażowych modułu magistrali obiektowej, aby zapewnić ścieżkę o niskiej impedancji do lokalnego uziemienia i zapobiec zakłóceniom wspólnym wysokiej częstotliwości, które mogłyby zniekształcić delikatne pomiary RTD.
Wytyczne dotyczące instalacji
OSTRZEŻENIE KRYTYCZNE: Przed przystąpieniem do montażu, czyszczenia fizycznego lub modyfikacji okablowania modułu odłącz wszystkie źródła zasilania (zarówno napięcia sterujące, jak i pomocnicze napięcia obciążenia). W sieciach optycznych stosowane jest światło o dużej intensywności; nigdy nie patrz bezpośrednio we włókno optyczne nadajnika ani do portu światłowodowego, gdy system jest zasilany.
1
Zamocuj skrzynkę Fieldbus Box na płaskiej, odpornej na drgania powierzchni za pomocą dwóch śrub M4 przeprowadzonych przez zintegrowane kołnierze montażowe.
2
Upewnij się, że rama lokalnej maszyny jest podłączona do niezawodnego uziemienia systemowego, a powierzchnia montażowa modułu jest odpowiednio połączona wyrównawczo.
3
Włóż czyste, nieuszkodzone przewody światłowodowe (złącza ZS1020-0010) do interfejsów optycznych, aż zatrzasną się na swoim miejscu.
4
Podłącz przewody zasilające M8, upewniając się, że są dokręcone zgodnie z zalecanymi wartościami momentu, aby zachować szczelność IP67.
