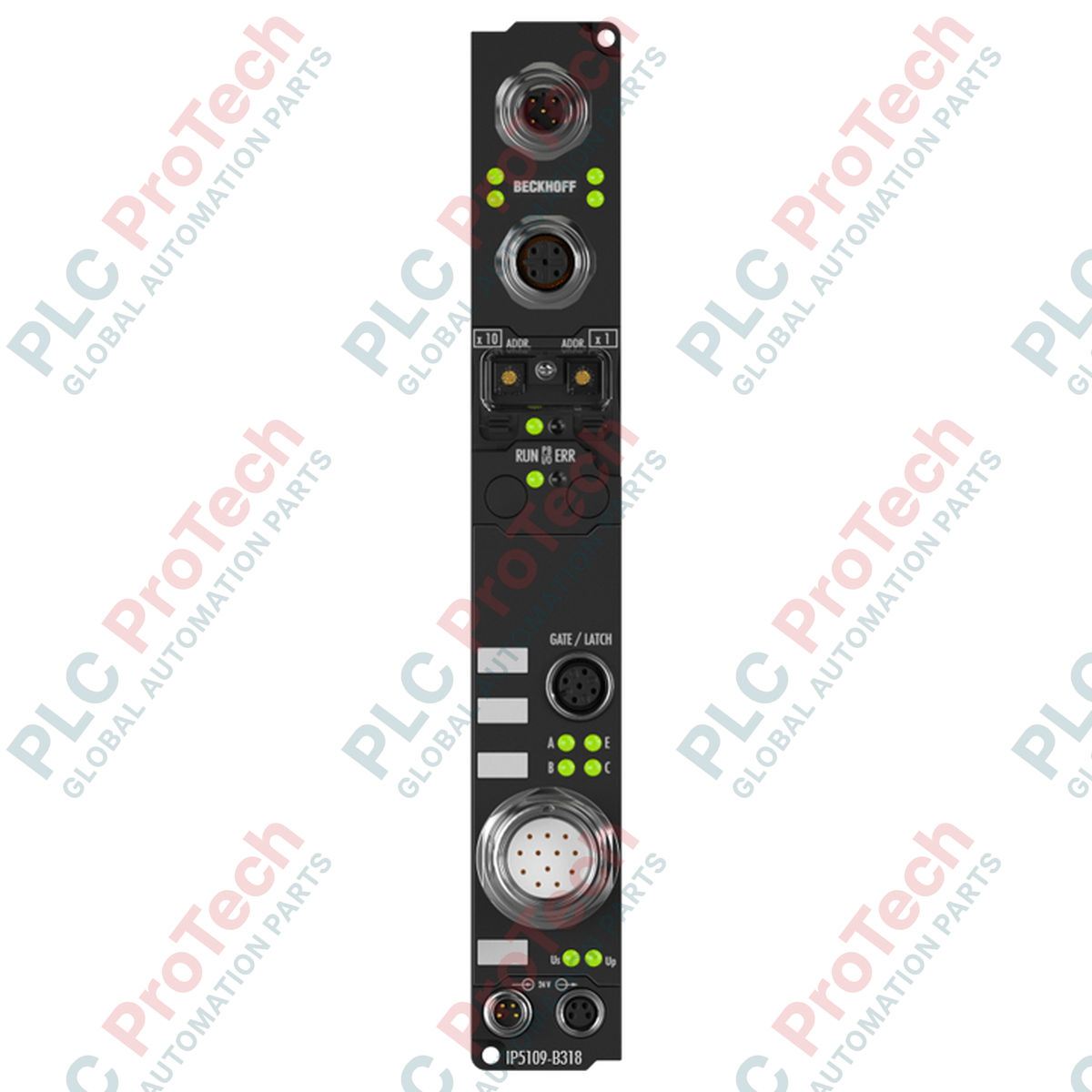

Zdecentralizowana instalacja na poziomie obiektowym jest znacznie uproszczona dzięki urządzeniu Beckhoff IP5109-B310, które łączy cyfrowe urządzenia obiektowe bezpośrednio z sieciami PROFIBUS DP, bez potrzeby stosowania pośredniej szafy sterowniczej. Ten moduł I/O przeznaczony do montażu na maszynie wykorzystuje solidne technologie przyłączeniowe, aby skutecznie rozprowadzać napięcia sterujące i obciążenia w trudnych warunkach przemysłowych. Beckhoff IP5109-B310 obsługuje automatyczne wykrywanie szybkości transmisji sieciowej do 12 Mbaud, umożliwiając szybką integrację z istniejącymi topologiami magistrali obiektowej przy zachowaniu izolacji środowiskowej w klasie IP67.
| Parametr | Wartość / specyfikacja |
|---|---|
| Producent | Beckhoff |
| Model / SKU | IP5109-B310 |
| Protokół | PROFIBUS DP (obsługiwane rozszerzenia DP-V1) |
| Szybkość transmisji danych | Automatyczne wykrywanie do 12 Mbaud |
| Zasilanie napięcia sterującego | 24 V DC (-15% / +20%) |
| Prąd zasilania modułu | 85 mA + pobór prądu czujników (maks. 0,5 A) |
| Medium transmisji danych | Ekranowany przewód miedziany, 2 x 0,25 mm2 |
| Izolacja elektryczna | Napięcie sterujące/magistrala obiektowa: nie; napięcie sterujące/wejścia-wyjścia: zależnie od typu I/O |
| Temperatura pracy | 0 do +55°C |
| Temperatura przechowywania | -25 do +85°C |
| Stopień ochrony | IP65 / IP66 / IP67 (zgodność z EN 60529) |
| Odporność na wibracje i udary | Zgodność z EN 60068-2-6 / EN 60068-2-27 |
| Normy EMC | Zgodność z EN 61000-6-2 / EN 61000-6-4 |
| Dopuszczenia | CE, UL |
| Masa wysyłkowa (obliczona) | 2,0 kg |
| Wymiary opakowania (obliczone) | 180 x 110 x 60 mm |
| Typ przyłącza | Interfejs fizyczny |
|---|---|
| Interfejs magistrali PROFIBUS | 1 x gniazdo M12, 5-stykowe, kodowane B |
| Przyłącze doprowadzenia zasilania | 1 x gniazdo męskie M8, 4-stykowe |
| Przyłącze zasilania dalszych urządzeń | 1 x gniazdo żeńskie M8, 4-stykowe |
IP5109-B310 działa jako standardowa skrzynka podrzędna PROFIBUS DP. W przypadku modernizacji starszych systemów upewnij się, że plik konfiguracyjny urządzenia nadrzędnego PROFIBUS DP (GSD) odpowiada dokładnie tej konfiguracji sprzętowej, aby zapobiec konfliktom podczas inicjalizacji sieci. W środowiskach przechodzących na nowoczesne protokoły oparte na Ethernet rozważ migrację do modułów Beckhoff z serii EtherCAT EP, która będzie wymagać zaktualizowanego okablowania fizycznego i dostosowania topologii sieci.
Unikaj prowadzenia kabli zasilających w pobliżu przewodów komunikacyjnych bez odpowiedniego ekranowania. Nawet przy wbudowanych zabezpieczeniach EMC (EN 61000-6-2) silne zakłócenia elektryczne generowane przez znajdujące się w pobliżu przemienniki częstotliwości (VFD) mogą pogorszyć integralność danych w sieciach PROFIBUS. Ponadto upewnij się, że nieużywane porty M8 i M12 są zamknięte zgodnymi zaślepkami ochronnymi, aby zachować wodoszczelność urządzenia na poziomie IP67.
Podczas konfigurowania sieci należy przestrzegać zasad terminacji magistrali polowej. Jeśli ta skrzynka znajduje się na skrajnym końcu segmentu PROFIBUS, w pętli po stronie wyjściowej należy zainstalować fizyczny rezystor terminujący. Za pomocą oprogramowania konfiguracyjnego Beckhoff KS2000 skonfiguruj parametry wejścia/wyjścia i monitoruj bieżące struktury diagnostyczne przed przypisaniem aktywnych zmiennych do programu sterownika PLC nadrzędnego.
Przed wykonywaniem lub rozłączaniem jakichkolwiek połączeń elektrycznych z modułem Fieldbus Box IP5109-B310 odłącz wszystkie źródła zasilania elektrycznego. Całkowite odłączenie zasilania aktywnych obwodów sterowania i zasilania obciążenia przed łączeniem lub rozłączaniem złączy M12 lub M8 może prowadzić do powstania silnego łuku elektrycznego, trwałego uszkodzenia komponentów lub nieoczekiwanego ruchu maszyn przemysłowych.
Solidnie zamocuj moduł bezpośrednio do płaskiego, wytłumiającego drgania elementu konstrukcyjnego maszyny, używając odpowiednich elementów mocujących.
Podłącz 5-pinowy kabel PROFIBUS M12 z kodowaniem B do portu interfejsu magistrali i ręcznie dokręć nakrętkę gwintowaną do zalecanego momentu.
Podłącz doprowadzane napięcie sterujące 24 V DC do 4-pinowego gniazda męskiego M8. W przypadku łączenia szeregowego kilku skrzynek połącz gniazdo żeńskie M8 znajdujące się po stronie wyjściowej z wejściem zasilania następnego urządzenia.
Sprawdź, czy wszystkie uszczelnienia złączy są prawidłowo umieszczone. Przed przesyłaniem aktywnych poleceń przez główną sieć sterowania wykonaj podstawowe testy za pomocą platformy KS2000.
