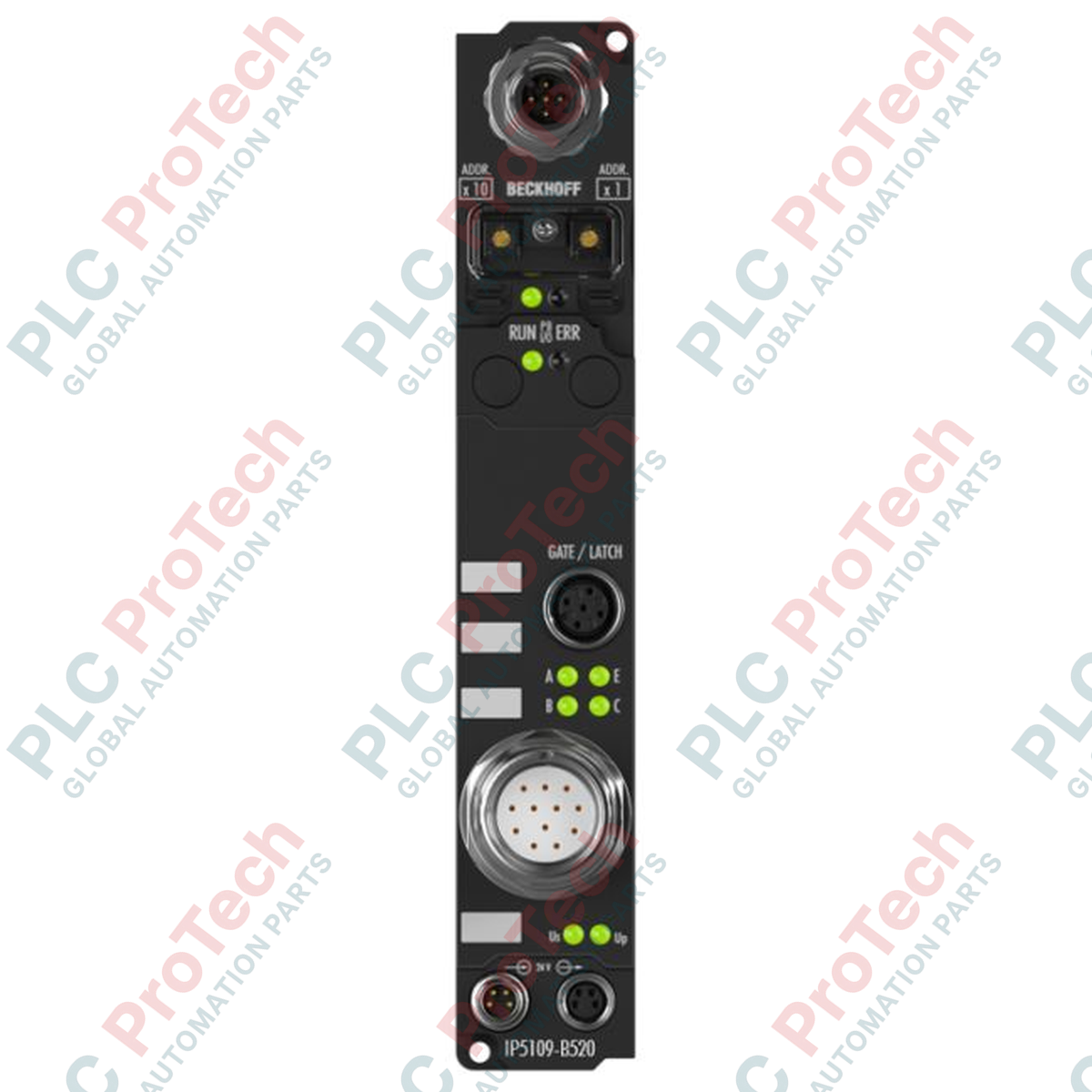

Beckhoff IP5109-B520 Fieldbus Box

SKU IP5109-B520

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP5109-B520
Country of origin:Niemcy
Product Type: Moduły Fieldbus Box
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 2 x 2 x 0,25 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Zaprojektowany z myślą o zdecentralizowanej architekturze automatyki, moduł Fieldbus Box Beckhoff IP5109-B520 zapewnia niezawodne połączenie rozproszonych wejść/wyjść w wymagających środowiskach produkcyjnych. Działając bezpośrednio w sieciach DeviceNet, ten solidny moduł eliminuje potrzebę stosowania ochronnych szaf sterowniczych, zapewniając wysoki stopień ochrony przed wnikaniem pyłu i cieczy. Moduł ma wbudowaną funkcję dynamicznego wykrywania prędkości transmisji w sieci oraz rozbudowane funkcje diagnostyczne, które pomagają ograniczyć przestoje zakładu.

Moduł IP5109-B520 integruje bezproblemowe interfejsy warstwy fizycznej ze złączami M12 i M8 zgodnymi ze standardami przemysłowymi. Umożliwia stosowanie elastycznych typów komunikacji, w tym bit strobe, odpytywania, komunikacji cyklicznej oraz komunikatów change-of-state (COS), zapewniając wydajną dystrybucję danych do sterowników nadrzędnych. Inżynierowie systemów mogą łatwo konfigurować parametry modułu za pomocą pakietu oprogramowania Beckhoff KS2000 lub bezpośrednio za pośrednictwem komunikatów jawnych ze sterownika nadrzędnego.

Funkcje

Instalacja bez szafy sterowniczej: Solidna konstrukcja umożliwia bezpośredni montaż na maszynie, optymalizując prowadzenie przewodów i zmniejszając zajmowaną przestrzeń instalacyjną.
Automatyczne wykrywanie prędkości transmisji: Automatycznie wykrywa i dostosowuje się do prędkości komunikacji do 500 kbaud.
Zaawansowana diagnostyka: Rozbudowane diody diagnostyczne LED zapewniają lokalny podgląd stanu magistrali, błędów zasilania i wydajności działania.
Elastyczne protokoły komunikacyjne: Obsługuje różne konfiguracje komunikacji wejść/wyjść DeviceNet, w tym odpytywanie, bit strobe, komunikację cykliczną oraz komunikację przy zmianie stanu.
Solidna izolacja zasilania: Zapewnia izolację elektryczną 500 V między napięciem sterującym a komponentami magistrali obiektowej.

Zastosowania

Linie montażowe i zrobotyzowane linie spawalnicze w przemyśle motoryzacyjnym
Systemy transportu materiałów i sortowania na przenośnikach
Integracja obrabiarek i linii produkcyjnych
Ciężki przemysłowy sprzęt pakujący
Instalacje uzdatniania wody i oczyszczania ścieków

Specyfikacja techniczna

Producent	Beckhoff Automation
Numer katalogowy / model	IP5109-B520
Protokół magistrali obiektowej	DeviceNet
Szybkości transmisji danych	Automatyczne wykrywanie do 500 kbaud
Przyłącze interfejsu magistrali	1 x wtyk M12, 5-stykowy
Medium transmisyjne	Ekranowany kabel miedziany z zasilaniem (zwykle 2 x 2 x 0,25 mm²)
Zasilanie napięcia sterującego	24 V DC (-15% / +20%)
Przyłącze zasilania (wejściowe)	1 x złącze męskie M8, 4-stykowe
Przyłącze zasilania (wyjściowe)	1 x złącze żeńskie M8, 4-stykowe
Prąd zasilania wewnętrznego skrzynki	45 mA + pobór prądu przez czujniki (maksymalnie łącznie 0,5 A)
Izolacja elektryczna	500 V (napięcie sterujące / magistrala obiektowa)
Maksymalna odległość między stacjami	500 m / 250 m / 100 m (zależnie od szybkości transmisji i typu kabla)
Temperatura pracy	0 do +55 degC
Temperatura przechowywania	-25 do +85 degC
Stopień ochrony	IP65 / IP66 / IP67 (zgodność z EN 60529)
Odporność na wibracje	Zgodność z EN 60068-2-6
Odporność na udary	Zgodność z EN 60068-2-27
Odporność / emisja EMC	Zgodność z EN 61000-6-2 / EN 61000-6-4
Dopuszczenia	CE, UL
Masa przesyłki	2,0 kg

Połączenia i interfejsy

Złącze / styk	Opis funkcji
Magistrala M12, styk 1	Ekran (przewód odpływowy)
Magistrala M12, styk 2	V+ (zasilanie DeviceNet)
Magistrala M12, styk 3	V- (odniesienie zasilania DeviceNet)
Magistrala M12, styk 4	CAN_H
Magistrala M12, styk 5	CAN_L
Zasilanie M8, styk 1	Napięcie sterujące +24 V DC (Us)
Zasilanie M8, styk 2	Napięcie obciążenia +24 V DC (Up)
Zasilanie M8, styk 3	GNDs (odniesienie napięcia sterującego)
Zasilanie M8, styk 4	GNDp (odniesienie napięcia obciążenia)

Wytyczne dotyczące instalacji

Montaż: Zamocuj skrzynkę stabilnie za pomocą zintegrowanych kołnierzy montażowych na płaskiej powierzchni wolnej od drgań. Bezpośredni kontakt z metalem ułatwia odprowadzanie ciepła i zapewnia stabilność konstrukcji.
Uziemienie: Zapewnij niskorezystancyjne połączenie uziemienia RF z obudową maszyny za pośrednictwem metalowych powierzchni montażowych lub dedykowanych zacisków uziemiających.
Ekranowanie okablowania: Używaj wstępnie zmontowanego, ekranowanego okablowania DeviceNet, aby zapobiec zakłóceniom elektromagnetycznym pochodzącym od znajdujących się w pobliżu urządzeń przemysłowych.
Uszczelnienie złączy: Dokręć wszystkie złącza M12 i M8 momentem określonym w specyfikacji. Zakryj wszystkie niewykorzystywane gniazda żeńskie zaślepkami ochronnymi o stopniu ochrony IP67, aby zachować szczelność obudowy.

FAQ

Jakiego protokołu magistrali polowej używa Beckhoff IP5109-B520?

IP5109-B520 działa w oparciu o przemysłowy protokół DeviceNet.

Jak konfiguruje się prędkość komunikacji w tym module?

Moduł oferuje automatyczne wykrywanie szybkości transmisji, dzięki czemu może samodzielnie skonfigurować się w sieci przy maksymalnej prędkości transmisji 500 kbaud.

Jaki stopień ochrony zapewnia ten Fieldbus Box?

IP5109-B520 ma stopień ochrony IP65, IP66 i IP67, chroniąc elektronikę wewnętrzną przed dużą ilością pyłu, strugami wody i chwilowym zanurzeniem.

Jakie narzędzie programowe służy do parametryzacji Beckhoff IP5109-B520?

Konfigurację można przeprowadzić za pomocą interfejsu oprogramowania Beckhoff KS2000 lub bezpośrednio przez sieć, korzystając z protokołów komunikatów jawnych za pośrednictwem urządzenia master.

Jakie są wymagania dotyczące zasilania tego urządzenia?

Moduł wykorzystuje napięcie sterujące 24 V DC (w zakresie tolerancji od -15% do +20%), podłączane za pośrednictwem 4-stykowego interfejsu M8.
