Infrastruktura systemowa o wysokiej gęstości

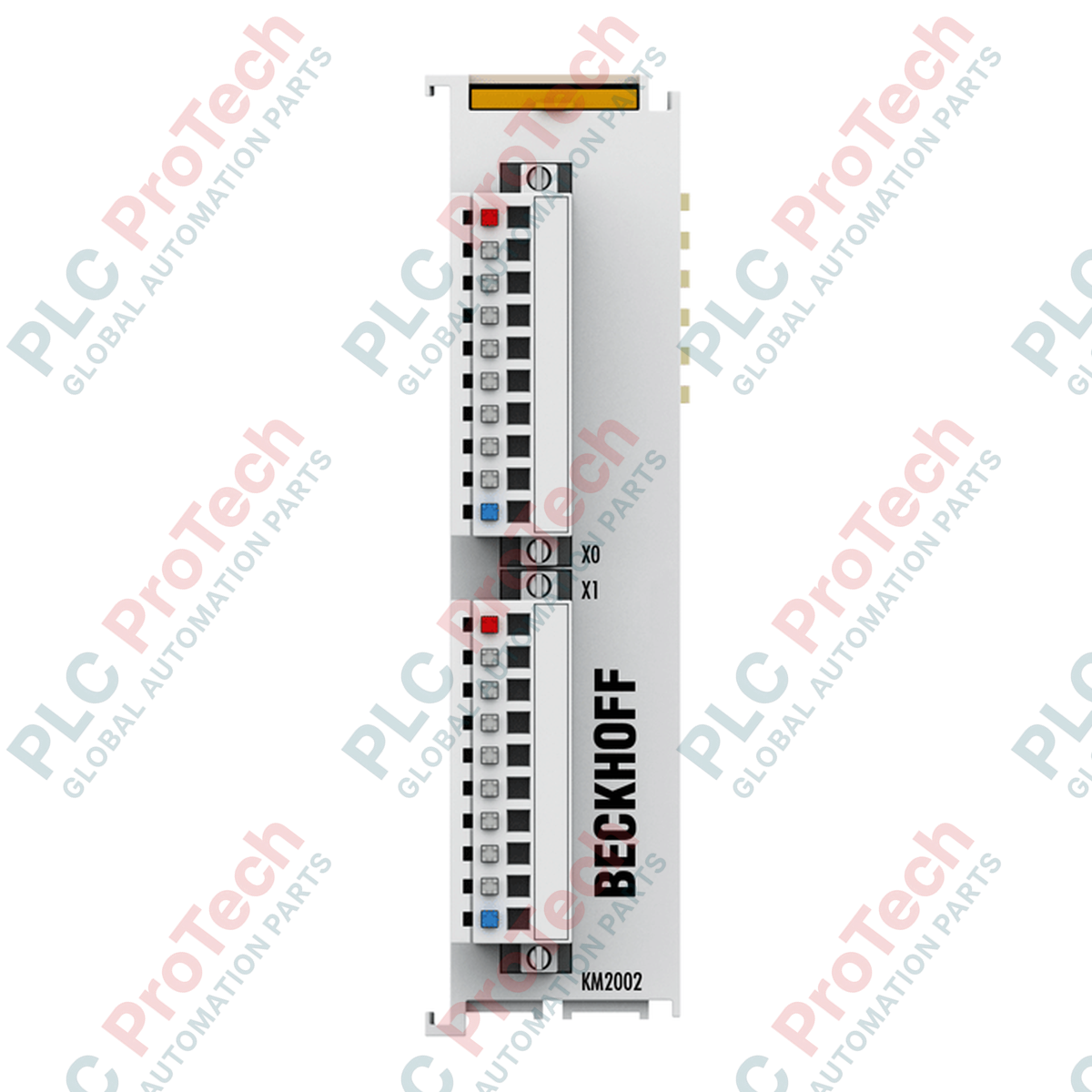

The Beckhoff KM2002-0000 (KM2002-0000) to wysokiej gęstości 16-kanałowy moduł wyjść cyfrowych Bus Terminal, zaprojektowany w ramach kompaktowego ekosystemu wejść/wyjść firmy Beckhoff. Stosowany w szafach sterowniczych o ograniczonej przestrzeni, wysokowydajnych liniach pakujących, maszynach do montażu elektronicznego i scentralizowanych systemach sortowania, moduł ten pełni funkcję pomostu między warstwą przetwarzania cyfrowego a elementami wykonawczymi na poziomie obiektowym. Dzięki umieszczeniu 16 niezależnych kanałów wyjściowych w pojedynczym module o szerokości 26,5 mm sprzęt maksymalizuje efektywność wykorzystania miejsca na wejścia/wyjścia w szafach sterowniczych, jednocześnie bezpośrednio współpracując ze standardowymi sieciami płyty montażowej K-bus.

Izolacja elektryczna i architektura przełączania półprzewodnikowego

Moduł rozdziela 16 binarnych torów sterowania na dwa niezależne wtykowe bloki zaciskowe, przy czym każdy blok złączy steruje macierzą 8 kanałów. Zbudowany z wykorzystaniem półprzewodnikowych przełączników przeznaczonych do przełączania napięcia 24 VDC, zapewnia każdemu kanałowi wyjściowemu znamionową ciągłą obciążalność prądową 0,5 A. Moduł zapewnia pełną izolację galwaniczną 500 V między wewnętrznymi elementami logiki K-bus a zewnętrznym potencjałem polowym, chroniąc wrażliwe obwody procesora nadrzędnego przed przemysłowymi przepięciami przejściowymi. Każde wyjście półprzewodnikowe jest odporne na zwarcia, ma wbudowane zabezpieczenie przed napięciem wstecznym i obsługuje ograniczenie rozpraszania energii indukcyjnej poniżej 150 mJ na kanał.

Macierz parametrów technicznych

Macierz rodziny modułów

Diagnostyka przemysłowa i najczęściej zadawane pytania

Jakie są podstawowe czynności diagnostyczne, jeśli kilka sąsiednich kanałów spada do 0 V przy pełnym obciążeniu?

Zbiorcze wyłączenie kanałów wskazuje na zadziałanie zabezpieczenia przed przeciążeniem termicznym albo aktywny stan zwarcia. Moduł KM2002-0000 ma wewnętrzne elektroniczne zabezpieczenie przeciwzwarciowe, które w warunkach awarii ogranicza prąd do wartości poniżej 2 A. Odłącz wtykowe złącze przewodów obiektowych i zmierz rezystancję obciążenia na niesprawnej linii siłownika. Jeśli rezystancja linii jest mniejsza niż 48 omów, zlokalizuj i napraw zwartą cewkę obiektową lub przyciśnięty kabel przed ponownym podłączeniem wtyku.

Dlaczego w tym module zużycie prądu dla styków zasilających wynosi zero?

Podstawa obudowy KM2002-0000 nie wykorzystuje standardowych wewnętrznych, bocznych styków zasilających w postaci blaszek do przesyłania potencjału obiektowego 24 VDC w dół stosu modułów na szynie DIN. Zamiast tego potencjał napędzający siłowniki 24 VDC musi być doprowadzony bezpośrednio do dedykowanych styków zasilania znajdujących się na wtykowych, przednich złączach przewodów, aby zasilić odpowiednie 8-kanałowe grupy przełączające.

Czy ten półprzewodnikowy kanał 0,5 A może bezpośrednio sterować dużym zespołem zaworów pneumatycznych rozmiaru 3?

Tak, pod warunkiem że ciągły prąd podtrzymania cewki elektrozaworu pneumatycznego nie przekracza 0,5 A przy napięciu 24 VDC (co odpowiada maksymalnej wartości ciągłej mocy obciążenia 12 W). W przypadku dużych elektrozaworów do pracy w trudnych warunkach lub cewek styczników mechanicznych, których prądy rozruchowe albo szczyty rozpraszanej energii indukcyjnej zbliżają się do progu energii wyłączania 150 mJ, należy zainstalować zewnętrzną diodę powrotną równolegle do obciążenia, aby zapobiec przedwczesnemu zużyciu przełączników półprzewodnikowych modułu.

Wytyczne dotyczące uruchomienia i instalacji w obiekcie

• Wyrównanie wtykowego bloku i zakończenie przewodów: Podczas podłączania przewodów obiektowych zdejmij izolację z każdego przewodu dokładnie na długości 8 mm. Zacisk przewodu obsługuje przewody jedno- lub wielodrutowe o przekroju od 0,08 do 1,5 mm². Wsuń przewód całkowicie do punktu zaciskowego i sprawdź, czy sprężynowy zacisk mocno go chwyta. Podczas montażu bloku wtykowego na przedniej powierzchni modułu wciśnij go prosto, aż mechaniczne zaczepy blokujące zatrzasną się na miejscu.

• Uziemienie szyny DIN i łączenie modułów w stos: Zatrzaśnij moduł pionowo na standardowej szynie DIN TS35 o szerokości 35 mm. Upewnij się, że podwójne prowadnice boczne z wpustami i kluczami są prawidłowo zablokowane z sąsiednimi komponentami I/O. Sprawdź, czy sama szyna DIN jest podłączona do niskoomowej, głównej płyty uziemiającej obudowy, aby umożliwić wewnętrznym sieciom filtrującym odprowadzanie zakłóceń elektromagnetycznych o wysokiej częstotliwości.

• Zarządzanie wentylacją obudowy i odstępami: Ten moduł o dużej gęstości upakowania ma klasę ochrony IP20 i musi być umieszczony w czystej, przemysłowej szafie o kontrolowanej wilgotności. Zachowaj wolną przestrzeń o szerokości co najmniej 30 mm nad i pod zespołem modułu. Jeśli wszystkie 16 wyjść działa jednocześnie przy pełnym obciążeniu 0,5 A w warunkach wysokiej temperatury otoczenia, zapewnij wentylację z aktywnym wentylatorem, aby utrzymać temperaturę wewnątrz szafy poniżej limitu roboczego 55°C.
