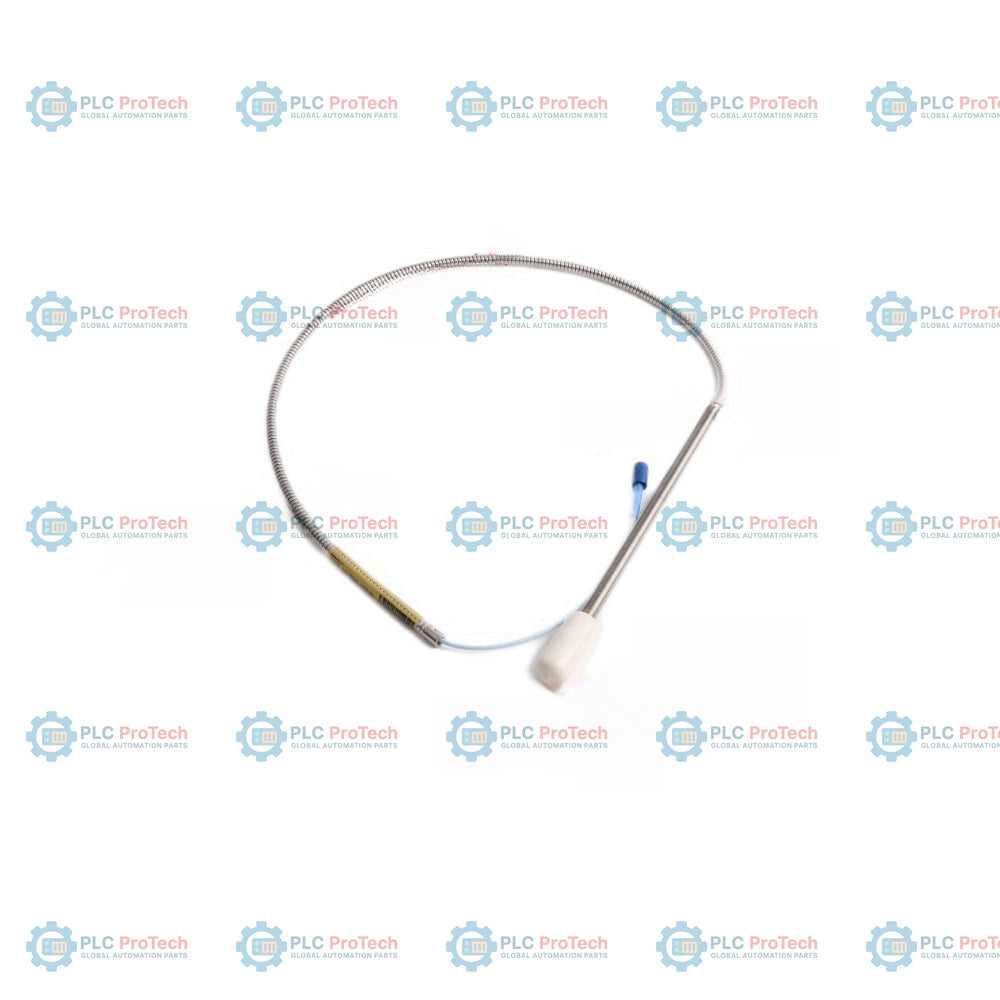

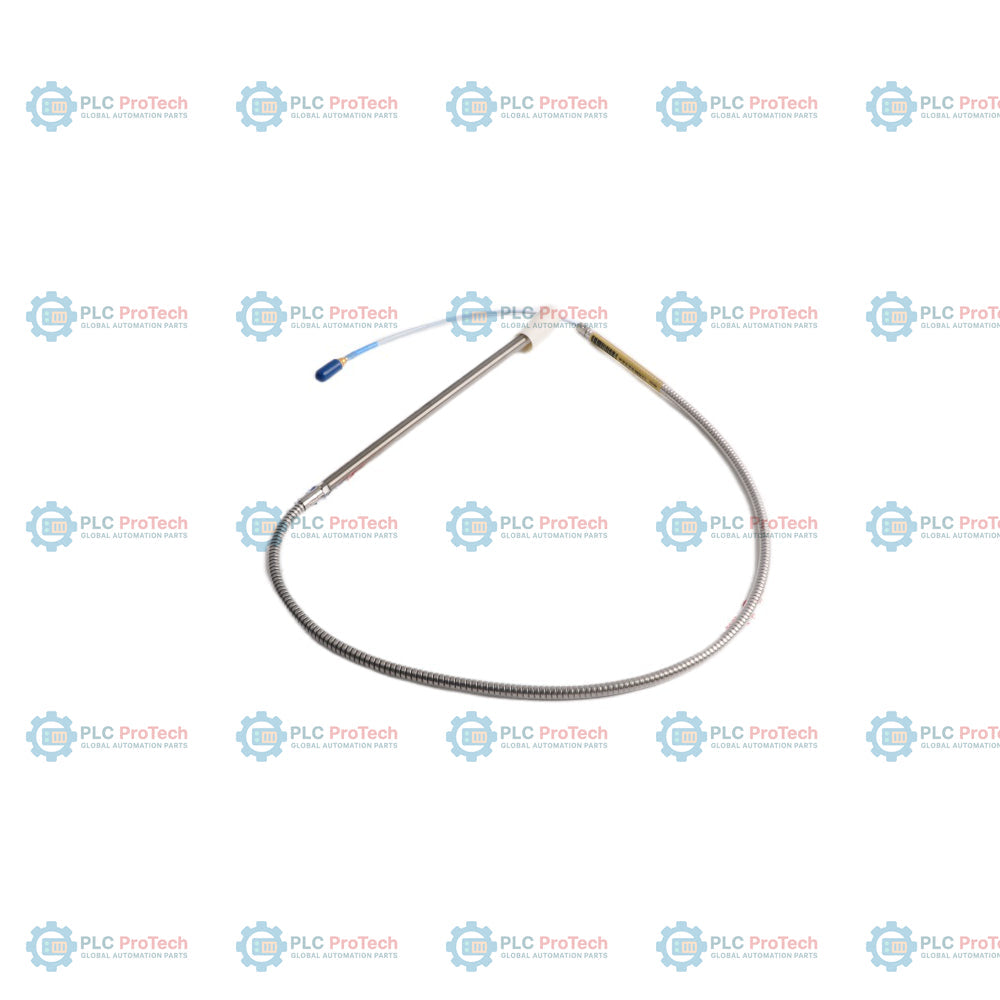

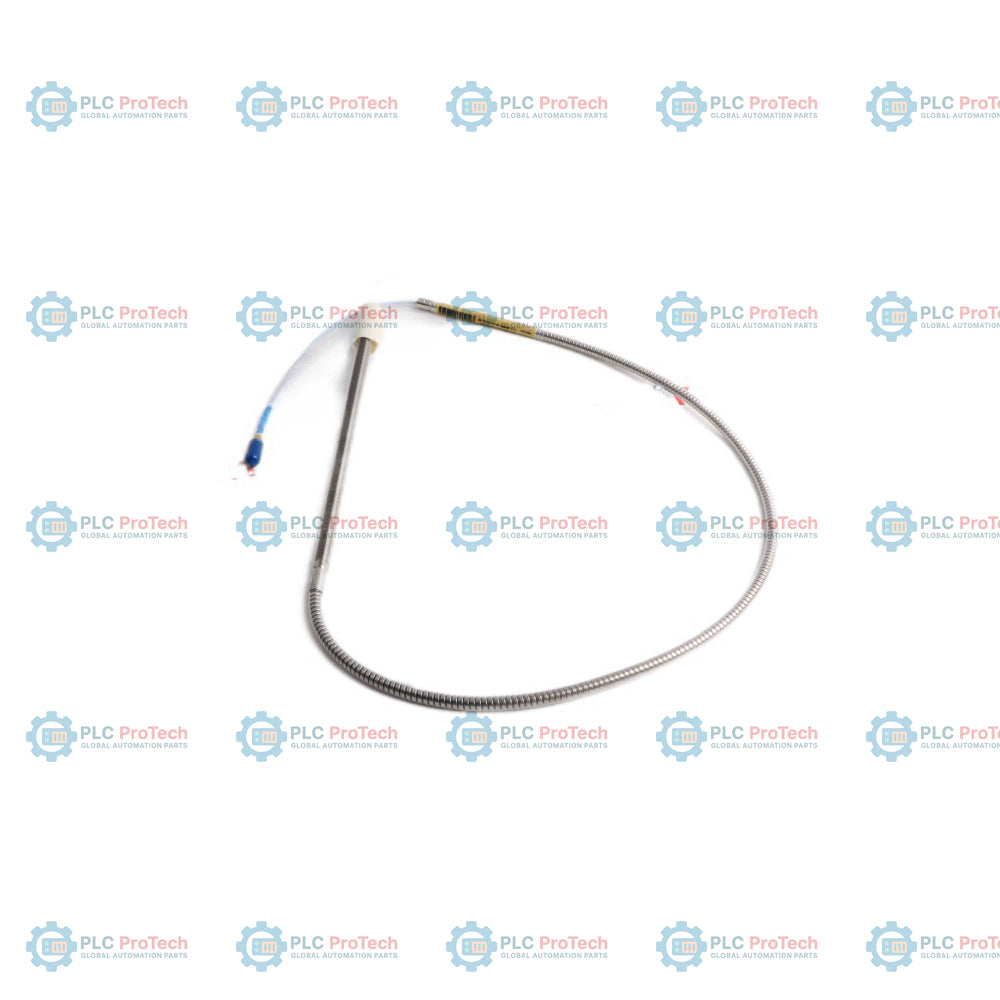

Bently Nevada 330909-00-99-10-02-00 3300 NSv sonda zbliżeniowa

Przegląd produktu

330909-00-99-10-02-00 (3300 NSv) to specjalistyczny wiroprądowy przetwornik zbliżeniowy przeznaczony do maszyn przemysłowych, w których wymagana jest instalacja o dużej gęstości, takich jak odśrodkowe sprężarki powietrza i agregaty chłodnicze. Jako część rodziny Narrow Side View (NSv) sonda ta została zaprojektowana do zastosowań, w których standardowe czujniki napotykają ograniczenia fizyczne, takie jak pogłębienia walcowe lub ograniczona przestrzeń widoku bocznego. 330909-00-99-10-02-00 dostarcza kluczowych danych dotyczących drgań promieniowych i położenia osiowego maszyn z łożyskami smarowanymi filmem olejowym, zapewniając zwiększoną odporność chemiczną i lepsze właściwości widoku bocznego w porównaniu ze starszymi czujnikami RAM i serii 3000. Solidna konstrukcja, obejmująca zintegrowane uzbrojenie ze stali nierdzewnej, zapewnia długotrwałą niezawodność w trudnych warunkach, skutecznie ograniczając nieplanowane przestoje dzięki precyzyjnej diagnostyce maszyn.

Opis konfiguracji przyrostków

Numer modelu 330909-00-99-10-02-00 określa wysoce konfigurowalną wersję sprzętową:

• 330909: Identyfikuje sondę zbliżeniową 3300 NSv z gwintem 3/8-24 UNF i zintegrowanym uzbrojeniem ze stali nierdzewnej.

• 00 (opcja długości części bez gwintu): Określa długość części bez gwintu wynoszącą 0,0 cala.

• 99 (opcja całkowitej długości obudowy): Wskazuje maksymalną długość obudowy wynoszącą 9,9 cala.

• 10 (opcja całkowitej długości): Określa całkowitą długość sondy wynoszącą 1,0 metra (39 cali).

• 02 (opcja złącza i typu przewodu): Wyposażona w miniaturowe koncentryczne złącze ClickLoc i standardowy przewód.

• 00 (opcja dopuszczeń jednostek certyfikujących): Wersja standardowa, bez wymaganych określonych dopuszczeń do stosowania w strefach zagrożonych.

Specyfikacje techniczne

FAQ dotyczące niezawodności zasobów

Czy ta sonda NSv może zastąpić mój starszy przetwornik 190 serii 3000? Tak. System 3300 XL NSv został zaprojektowany jako zamiennik zarówno systemów 3300 RAM, jak i systemów 190 serii 3000/7000. Należy pamiętać, że podczas modernizacji systemu serii 3000 trzeba jednocześnie wymienić sondę, przewód przedłużający i czujnik Proximitor.

Jakie są ograniczenia konstrukcji „Narrow Side View”? Mimo przewagi w ciasnych przestrzeniach seria NSv ma krótszy zakres liniowy (1,5 mm) w porównaniu ze standardowymi systemami Bently Nevada 3300 XL o zakresie 5 mm lub 8 mm. Jest zoptymalizowana przede wszystkim do celów o średnicy mniejszej niż 15 mm lub wałów o średnicy mniejszej niż 51 mm.

Czy w systemie ClickLoc konieczne jest stosowanie osłon złączy? Osłony złączy są zdecydowanie zalecane, ponieważ zapobiegają przedostawaniu się cieczy i zanieczyszczeń środowiskowych do interfejsu ClickLoc, co mogłoby pogorszyć sygnał elektryczny. W zastosowaniach obejmujących olej turbinowy taśma silikonowa nie jest odpowiednim zamiennikiem tych osłon.

Wytyczne dotyczące inżynierii terenowej i instalacji

• Specyfikacje momentu dokręcania: W przypadku obudów z gwintem 3/8-24 maksymalny znamionowy moment dokręcania wynosi 33,9 N-m (300 in-lb). Dla pierwszych trzech zwojów zazębienia należy zastosować obniżony zalecany moment dokręcania wynoszący 7,5 N-m (66 in-lb), aby uniknąć zerwania gwintu.

• Ograniczenia głębokości montażu: Maksymalna długość zazębienia gwintu dla sondy 3/8-24 wynosi 0,563 cala. Przekroczenie tego limitu może powodować zacinanie mechaniczne podczas instalacji i skutkuje unieważnieniem gwarancji Bently Nevada.

• Integralność sygnału: Należy upewnić się, że złącza ClickLoc są mocno „zatrzaśnięte” na swoim miejscu. Pozłacane styki i opatentowana konstrukcja CableLoc zapewniają wytrzymałość na wyrwanie wynoszącą 220 N, zapobiegając przypadkowemu rozłączeniu podczas pracy przy wysokim poziomie drgań.

• Docelowe napięcie szczeliny: Czujniki Proximitor są fabrycznie kalibrowane dla stali AISI 4140. W celu uzyskania precyzyjnego pomiaru sonda powinna być ustawiona ze szczeliną 1,0 mm (40 milsów), co zazwyczaj daje punkt polaryzacji -10 Vdc w środku zakresu liniowego.
