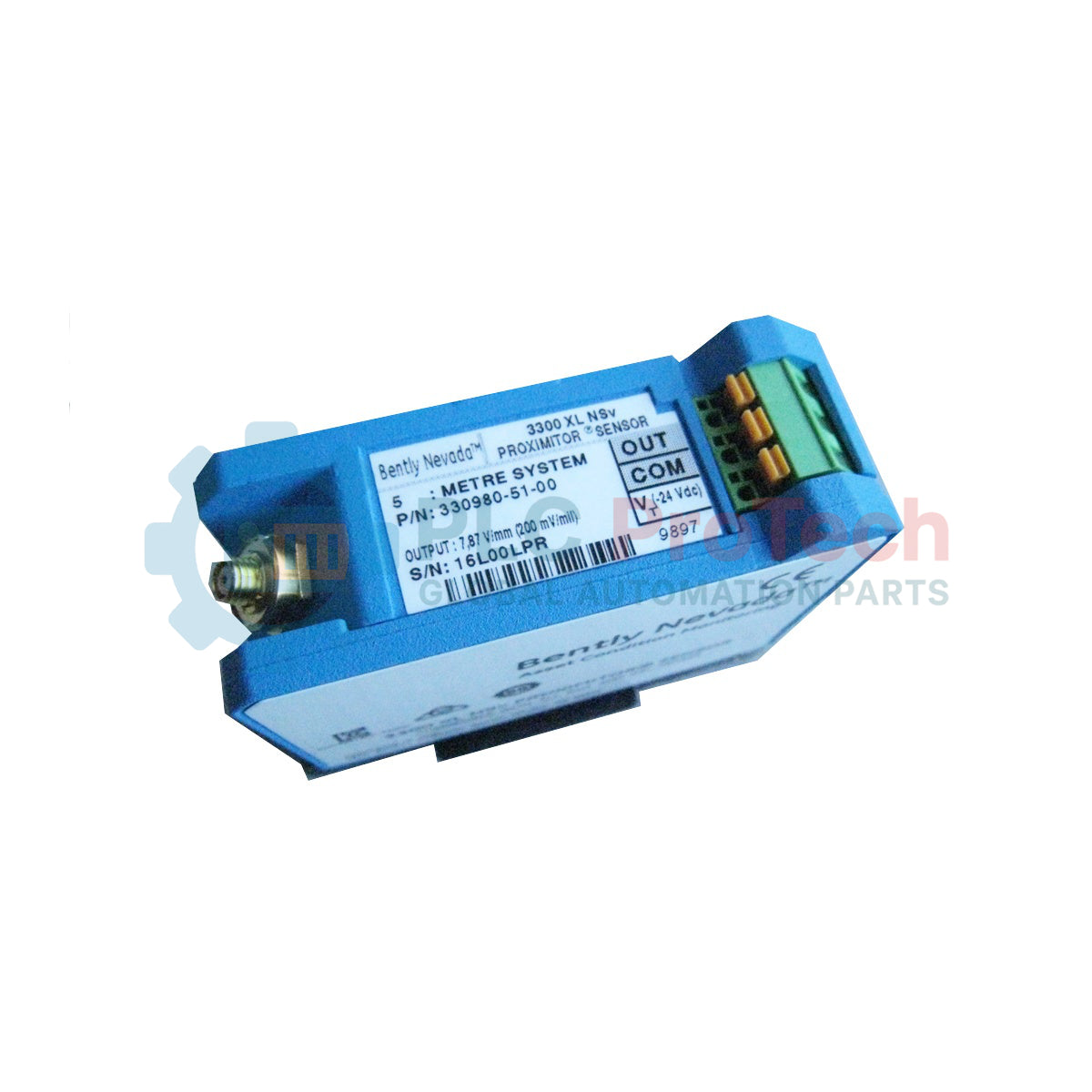

Bently Nevada 330980-51-CN 3300 XL NSv czujnik proximitor

Opis

Model 330980-51-CN to wysokowydajny czujnik zbliżeniowy przeznaczony do stosowania w systemie przetwornika zbliżeniowego 3300 XL NSv. Ten czujnik wiroprądowy zapewnia precyzyjne bezstykowe pomiary drgań i położenia maszyn w warunkach ograniczonej przestrzeni montażowej lub przy małych obszarach celu, takich jak odśrodkowe sprężarki powietrza, sprężarki chłodnicze i sprężarki gazu procesowego. Dzięki pracy ze średnim współczynnikiem skali wynoszącym 7,87 V/mm (200 mV/mil) model 330980-51-CN zapewnia wysoce dokładne sygnały drgań promieniowych, położenia promieniowego, położenia osiowego, tachometru i odniesienia fazowego (Keyphasor) z maszyn wyposażonych w łożyska smarowane filmem olejowym.

Zaprojektowany w kompaktowej i smukłej obudowie, ten czujnik zbliżeniowy jest specjalnie skonfigurowany do montażu na szynie DIN 35 mm o dużej gęstości, co pozwala operatorom przemysłowym optymalnie wykorzystać przestrzeń w obudowie. Urządzenie charakteryzuje się zwiększoną odpornością na zakłócenia radiowe (RFI) i zakłócenia elektromagnetyczne (EMI), zapewniając integralność sygnału bez potrzeby stosowania specjalistycznego osprzętu montażowego ani izolowanych obudów.

Cechy

• Oferuje liniowy zakres 1,5 mm (60 milsów), optymalizując możliwości pomiaru z widoku bocznego i pomiaru małych celów.
• Wyposażony w zintegrowane listwy zaciskowe SpringLoc, umożliwiające szybkie i niezawodne wykonywanie połączeń przewodowych w miejscu instalacji bez konieczności używania specjalistycznych narzędzi montażowych.
• Zapewnia wyjątkową odporność na zakłócenia RFI/EMI, aby zapobiegać pogorszeniu działania przetwornika przez sygnały radiowe o wysokiej częstotliwości.
• Zaprojektowany jako bezpośredni zamiennik starszych systemów przetworników 3300 RAM oraz systemów przetworników 190 serii 3000 lub 7000.
• Wykorzystuje wewnętrzne obwody ochronne przed wyładowaniami elektrostatycznymi na powierzchniach zacisków i złączy.

Zastosowania

• Odśrodkowe sprężarki powietrza
• Sprężarki chłodnicze
• Sprężarki gazu procesowego
• Maszyny z łożyskami smarowanymi filmem olejowym, z małymi wałami lub ograniczoną przestrzenią widoku bocznego
• Monitorowanie drgań promieniowych oraz położenia osiowego (wzdłużnego)
• Śledzenie sygnałów tachometru, prędkości zerowej i odniesienia fazowego Keyphasor

Informacje dotyczące zamawiania

Specyfikacje techniczne

Wytyczne dotyczące instalacji

• Konfiguracja montażowa: Urządzenie zaprojektowano do bezpiecznego montażu na standardowych szynach DIN 35 mm za pomocą specjalnej, zintegrowanej podstawy montażowej o dużej gęstości. Należy upewnić się, że szyna jest prawidłowo zamocowana i uziemiona do konstrukcji obudowy.
• Okablowanie obiektowe: Obsługuje przekroje przewodów od 0,2 do 1,5 mm2 (16–24 AWG) lub od 0,25 do 0,75 mm2 (18–23 AWG) w przypadku stosowania tulejek kablowych. Do połączeń między czujnikiem a szafą monitorującą zaleca się stosowanie ekranowanego kabla trójżyłowego.
• Maksymalna odległość: Maksymalna dopuszczalna długość przewodu między czujnikiem Proximitor a systemem monitorowania wynosi 305 metrów (1000 stóp).
• Środki ostrożności dotyczące ESD: Podczas podłączania przewodów do zacisków należy używać opaski antystatycznej na nadgarstek i przestrzegać procedur bezpiecznego postępowania, aby chronić wewnętrzne obwody przed wyładowaniami elektrostatycznymi.

Zgodność i certyfikaty

• Normy EMC: Zgodny z dyrektywą Wspólnoty Europejskiej 2014/30/UE, EN 61000-6-2 (odporność w środowiskach przemysłowych) oraz EN 61000-6-4 (emisje w środowiskach przemysłowych).
• RoHS: Zgodny z dyrektywą Wspólnoty Europejskiej 2011/65/UE.
• FCC: Zgodny z częścią 15 przepisów FCC.
• Bezpieczeństwo funkcjonalne: Certyfikowany do stosowania w systemach bezpieczeństwa z oprzyrządowaniem do SIL 2 (z HFT = 0) oraz SIL 3 (z HFT = 1).
