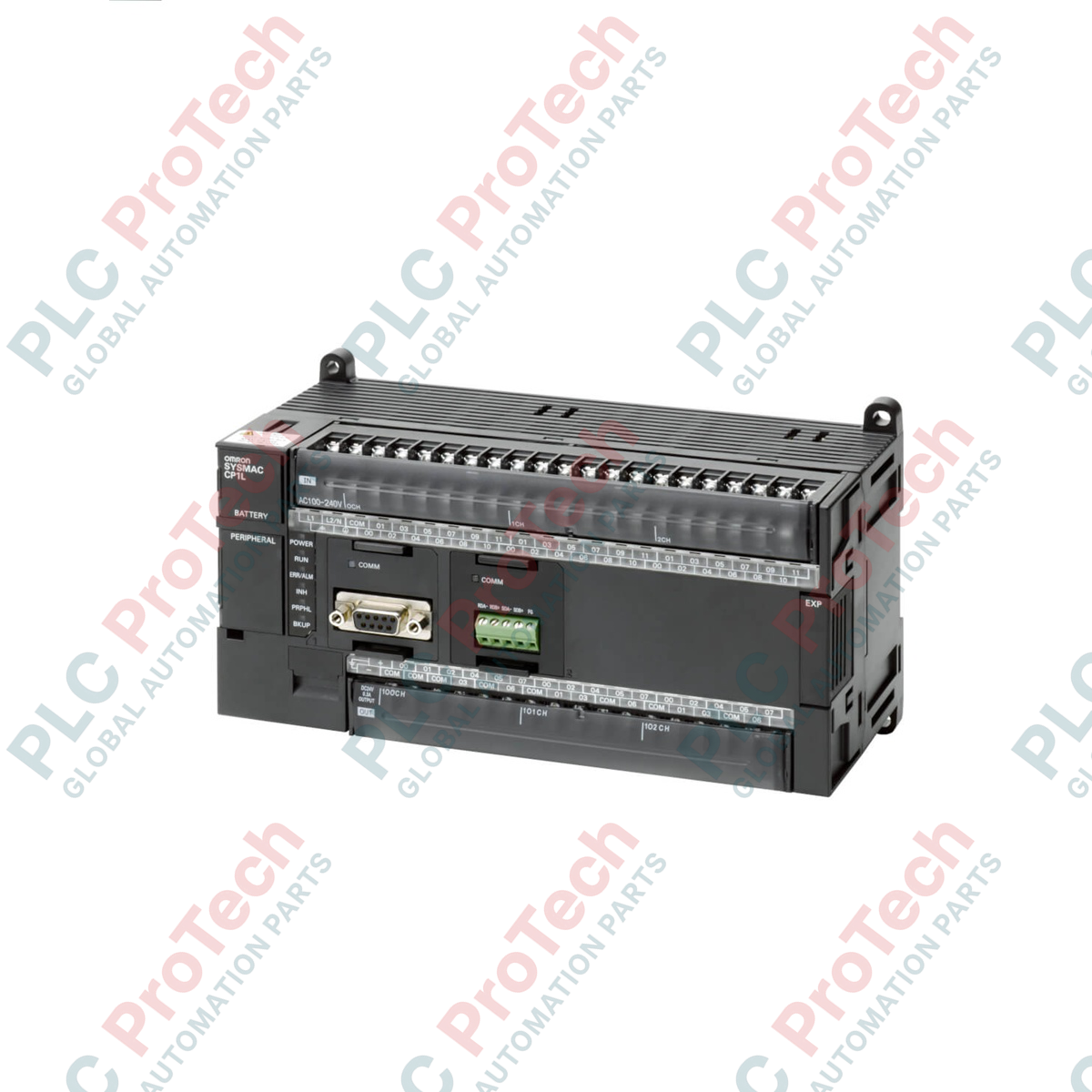

CP1L-M60DT-D | Omron | Wydajny sterownik programowalny z wbudowanym Ethernetem

Opis

Omron CP1L-M60DT-D to wysokowydajna jednostka CPU programowalnego sterownika logicznego z serii CP1L, przeznaczona do obsługi szybkiego sterowania sekwencyjnego w średniej skali automatyzacji maszyn. Ten mikrokontroler PLC zasilany prądem stałym integruje cyfrowe wejścia/wyjścia o wysokiej gęstości oraz wbudowany port Ethernet zapewniający elastyczną komunikację sieciową i wymianę danych programistycznych. System jest wyposażony we wbudowany blok 60 lokalnych cyfrowych punktów wejścia/wyjścia, obejmujących dyskretne wejścia DC i tranzystorowe wyjścia sinking. Jednostka natywnie obsługuje przetwarzanie danych szybkich liczników i generowanie impulsów wieloosiowych, umożliwiając sterowanie ruchem bez konieczności stosowania oddzielnych modułów pozycjonowania. Jednostka pełni funkcję centralnego bloku sterowania zgodnego z modułami rozszerzeń serii Omron CP1W, umożliwiając skalowanie architektury systemu zgodnie z wymaganiami zakładu.

Funkcje

• Zintegrowany interfejs komunikacji Ethernet do sieciowego gromadzenia danych maszynowych i modyfikacji online.
• Wysokiej gęstości profil wbudowanych wejść/wyjść z 60 cyfrowymi punktami (36 wejść i 24 wyjścia).
• Wbudowane wejścia szybkich liczników umożliwiające precyzyjne monitorowanie enkoderów obrotowych.
• Wieloosiowe wyjścia impulsowe skonfigurowane do sterowania prędkością i pozycjonowaniem serwomechanizmów lub układów krokowych.
• Tranzystorowe wyjścia sinking (NPN), odpowiednie do standardowych konfiguracji sterowania prądem stałym.
• Modułowa rozbudowa za pomocą standardowych modułów wejścia/wyjścia serii CP1W oraz opcjonalnych płyt komunikacyjnych.

Zastosowania

• Wysokowydajne maszyny pakujące oraz urządzenia do formowania, napełniania i zgrzewania opakowań pionowych.
• Wielotorowe systemy przenośnikowe, automatyczne sortowniki i systemy obsługi logistycznej.
• Zautomatyzowane wieloosiowe stanowiska montażowe oraz robotyczne systemy indeksowania typu pick-and-place.
• Wysokoprecyzyjne maszyny etykietujące i systemy wyrównywania nadruku rotacyjnego.
• Zintegrowane panele sterowania stacjami pomp oraz moduły monitorowania środowiska.

Specyfikacja techniczna

Wydajność

Wymagania dotyczące zasilania

Wejście/wyjście

Komunikacja

Wytyczne dotyczące instalacji

• Montaż na szynie DIN: Zamocuj sterownik poziomo na standardowych szynach DIN 35 mm wewnątrz przemysłowej szafy elektrycznej o określonym stopniu ochrony IP. Zatrzaśnij dolne klipsy blokujące, aby wyeliminować przesuwanie się urządzenia pod wpływem drgań otoczenia.
• Ustawienie i wentylacja: Zawsze montuj urządzenie w pozycji poziomej. Zapewnij co najmniej 50 mm wolnej przestrzeni konstrukcyjnej nad obudową procesora i pod nią, aby umożliwić naturalną konwekcję powietrza i odprowadzanie ciepła.
• Biegunowość zasilania DC: Przed włączeniem zasilania sprawdź prawidłowe podłączenie przewodów zasilania 24 VDC. Odwrotne podłączenie zacisków może uszkodzić wewnętrzne układy filtracji zasilania.
• Ochrona przed zakłóceniami EMI/RFI: Poprowadź przewody niskonapięciowych dyskretnych wejść/wyjść oraz kable Ethernet przez osobne kanały kablowe, oddzielone od przewodów elektrycznych AC o dużym natężeniu lub kabli wyjściowych przemiennika częstotliwości (VFD).
• Uziemienie: Poprowadź osobny zielono-żółty przewód od zacisku uziemienia funkcjonalnego do głównego zacisku uziemienia szafy. Upewnij się, że rezystancja jest mniejsza niż 100 Ω.

Najczęściej zadawane pytania

• Jakiego typu wyjścia wykorzystuje ta jednostka CPU?
• Sterownik ma 24 tranzystorowe wyjścia typu sinking (NPN).
• Jaka jest łączna liczba wbudowanych cyfrowych punktów wejścia/wyjścia?
• Zapewnia łącznie 60 wbudowanych lokalnych punktów wejścia/wyjścia, w tym 36 wejść i 24 wyjścia.
• Czy ten model wymaga zewnętrznej płyty komunikacyjnej do połączenia z siecią?
• Nie, ma wbudowany port Ethernet w podstawie CPU do natywnej komunikacji sieciowej.
• Jaka konfiguracja zasilania jest wymagana?
• To urządzenie jest przeznaczone wyłącznie do pracy z zasilaczem prądu stałego.
• Czy ten sterownik może realizować zadania pozycjonowania z dużą prędkością?
• Tak, ma zintegrowane wejścia szybkich liczników i wyjścia impulsowe obsługujące sygnały o częstotliwości do 100 kHz.
• Jaki sprzęt rozszerzający jest kompatybilny z tym procesorem?
• Jest w pełni kompatybilny z modułami rozszerzeń serii Omron CP1W i funkcjonalnymi płytami opcjonalnymi.
• Jaka jest pojemność programu dla modułu serii CP1L-M?
• Procesor zapewnia pamięć o pojemności 10 tys. kroków na sekwencje logiki sterowania.
• Czy wyjścia tranzystorowe są skonfigurowane jako sourcing czy sinking?
• Są skonfigurowane jako wyjścia typu sinking (NPN), co oznacza, że łączą obciążenie ze wspólną linią ujemną.
• Jak należy ustawić sterownik w szafie sterowniczej?
• Należy zamontować je poziomo na szynie DIN lub płycie montażowej, aby zapewnić odpowiedni przepływ powietrza przez otwory wentylacyjne.
• Czy urządzenie ma zintegrowaną pamięć danych?
• Tak, seria CP1L zawiera standardowe wewnętrzne rejestry pamięci danych do przechowywania parametrów maszyny i zmiennych procesowych.
