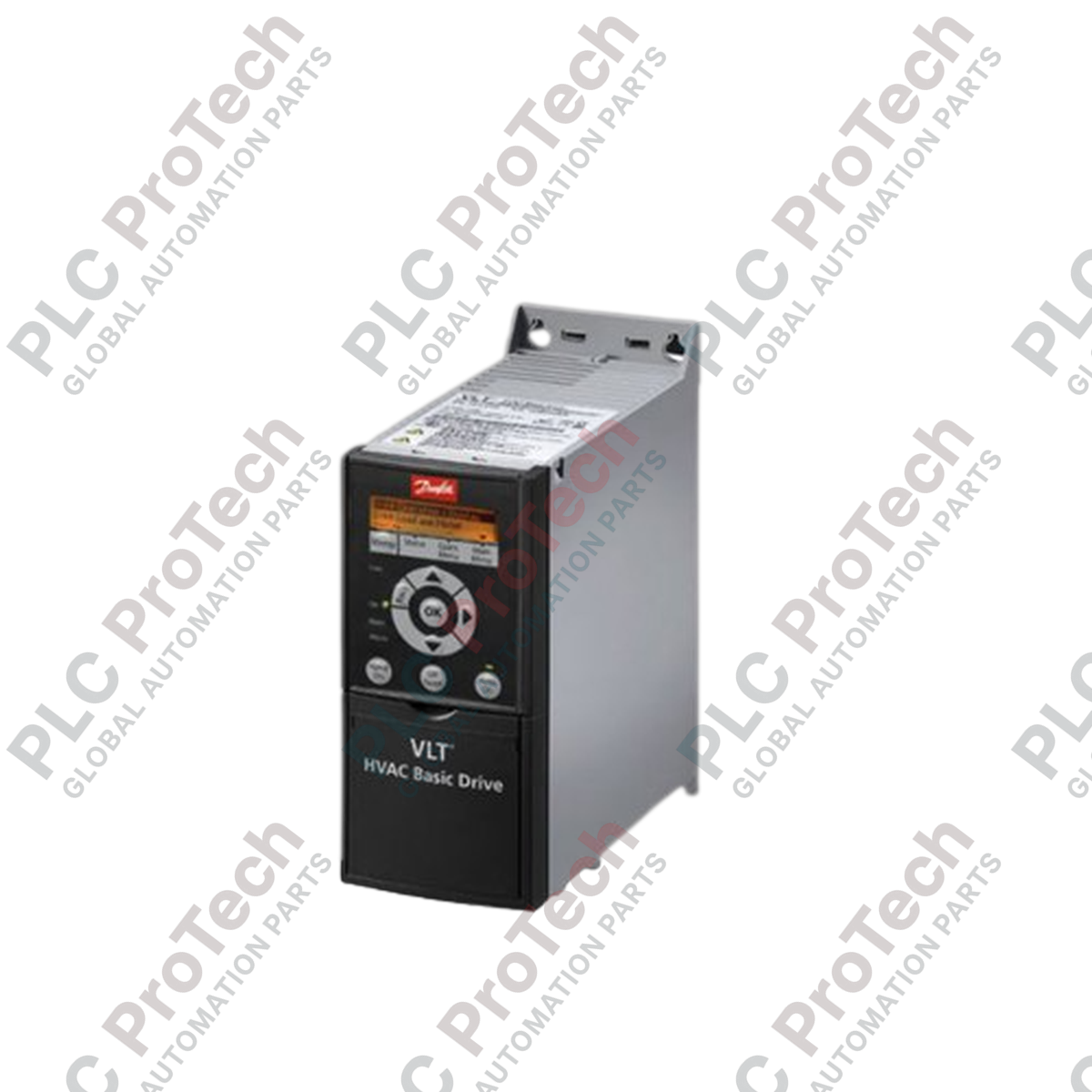

FC-111P4K0T4 (FC111P4K0T4) to wysokowydajny regulator prędkości obrotowej przeznaczony specjalnie do infrastruktury HVAC. Zaprojektowany do pracy ciągłej w wymagających środowiskach, takich jak elektrownie, zakłady uzdatniania wody i kompleksy przemysłowe, napęd ten precyzyjnie reguluje pracę pomp odśrodkowych, wentylatorów i central wentylacyjnych. Dopasowując prędkość silnika do bieżącego zapotrzebowania procesu, urządzenie eliminuje straty związane z mechanicznym dławieniem. Integracja napędu z centralnymi systemami sterowania zmniejsza obciążenie sieci, ogranicza naprężenia mechaniczne sprzęgieł i pasów oraz zapobiega nieplanowanym przestojom spowodowanym zużyciem podzespołów.
Wewnętrzna architektura napędu obejmuje wytrzymałą elektronikę mocy zaprojektowaną z myślą o stabilności sieci podczas ciągłych cykli obciążenia. Urządzenie ma wbudowane filtry zakłóceń częstotliwości radiowej (RFI), spełniające przemysłowe normy emisji bez konieczności stosowania zewnętrznych kondycjonerów linii. Opatentowana obudowa H2 wykorzystuje izolowaną konstrukcję przepływu powietrza za płytą montażową, która odprowadza ciepło od wrażliwych płytek PCB układu sterowania, zapobiegając gromadzeniu się cząstek i korozji atmosferycznej. Ponadto zintegrowane elektroniczne mechanizmy zabezpieczenia przed przeciążeniem termicznym stale monitorują prąd silnika, umożliwiając automatyczne wyzwalanie zabezpieczenia lub ograniczanie prądu w przypadku zaniku fazy albo nierównowagi zasilania, bez potrzeby stosowania dodatkowych czujników zewnętrznych.
| Cecha | Specyfikacja |
| Model | FC-111P4K0T4 |
| Marka | Danfoss |
| Typowa moc na wale | 4.0 kW (5.0 hp) |
| Klasa ochrony | IP20 (obudowa H2) |
| Prąd wyjściowy ciągły (40 deg C) | 9.0 A (380-440 V) / 8.2 A (441-480 V) |
| Maksymalny prąd wejściowy | 8.3 A (380-440 V) / 6.8 A (441-480 V) |
| Temperatura pracy | -10 do 50 deg C |
| Maksymalny przekrój przewodu | 4 mm squared (10 AWG) |
| Sprawność napędu | 98.0 % (typowo) |
| Masa | 3.4 kg |
Jak wzrost temperatury otoczenia wpływa na prąd wyjściowy napędu?
Napęd działa zgodnie z nominalnymi parametrami do temperatury 40 deg C. W temperaturze od 41 deg C do 50 deg C wewnętrzna funkcja automatycznego obniżania parametrów skaluje w dół limity prądu ciągłego, aby zapobiec degradacji termicznej modułów IGBT.
Jak napęd radzi sobie z wahaniami napięcia zasilania od 400 V do 480 V?
Wewnętrzne mikrokontrolery obsługują zakres napięcia wejściowego 3x380-480 V. Napęd automatycznie dostosowuje maksymalny prąd wyjściowy ciągły — zmniejszając go z 9.0 A do 8.2 A — aby utrzymać straty mocy w bezpiecznych granicach projektowych.
Jakie są ograniczenia dotyczące przekrojów kabli zasilających?
Zaciski sieciowe i silnikowe obsługują przewody miedziane o maksymalnym przekroju 4 mm squared (10 AWG). Przekroczenie tego rozmiaru przewodu może spowodować trwałe uszkodzenie zespołu zaciskowego.
Odstępy termiczne: Zamontuj obudowę H2 pionowo na solidnej, niepalnej płycie tylnej. Zapewnij co najmniej 100 mm wolnej przestrzeni wentylacyjnej nad i pod obudową, aby umożliwić niezakłócone konwekcyjne odprowadzanie ciepła.
Podłączenie ekranów: Zakończ ekrany kabli silnikowych za pomocą obejm uziemiających wysokiej częstotliwości obejmujących 360 stopni, podłączonych bezpośrednio do metalowej płyty montażowej. Unikaj stosowania przewodów typu pigtail do ekranowania, ponieważ wprowadzają one skoki indukcyjne, które mogą zakłócać sąsiednie sygnały sterujące.
Wymagany moment dokręcania: Dokręć wszystkie zaciski przyłączy mocy z dokładnym momentem 0.5 Nm. Niewłaściwe dokręcenie powoduje powstawanie ścieżek o wysokiej rezystancji, co prowadzi do przegrzewania zacisków podczas chwilowych szczytów obciążenia sięgających 9.9 A.
