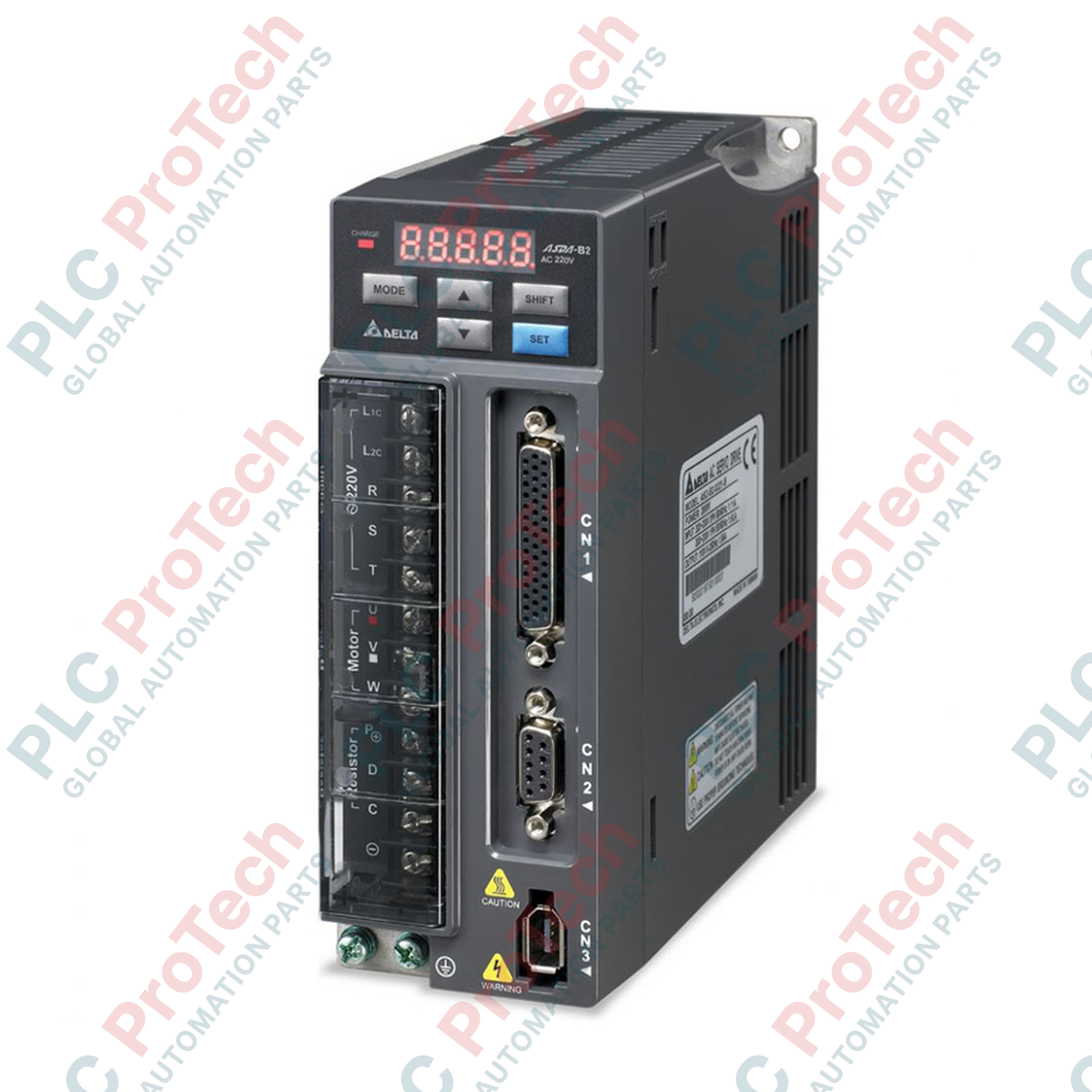

DELTA ASD-B2-2023-B serwonapęd AC 2 kW serii ASDA-B2

Przegląd wysokowydajnego sterowania ruchem

Napęd  ASD-B2-2023-B (ASD-B2-2023-B) to wysokowydajny serwonapęd AC opracowany przez firmę Delta w ramach standardowej dla branży rodziny ASDA-B2. Ten cyfrowy wzmacniacz o znamionowej mocy wyjściowej 2 kW zapewnia wysoką dynamikę reakcji, doskonałą regulację prędkości i precyzyjną kontrolę momentu obrotowego w maszynach automatyki przemysłowej. W wymagających warunkach hal produkcyjnych, takich jak szybkie systemy etykietowania, wieloosiowe linie pakujące, maszyny włókiennicze i mechanizmy podawania narzędzi CNC,  ASD-B2-2023-B utrzymuje dokładność synchronizacji maszyny i znacząco ogranicza nieoczekiwane przestoje dzięki szybkim pętlom cyfrowego przetwarzania sygnałów (DSP) oraz zintegrowanym warstwom tłumienia harmonicznych. Wszechstronny zewnętrzny interfejs poleceń impulsowych umożliwia bezpośrednie sterowanie pozycjonowaniem w pętli zamkniętej przy zmiennych obciążeniach mechanicznych.

Objaśnienie oznaczeń numeru katalogowego

Firma Delta stosuje uporządkowany alfanumeryczny system kodowania do określania dokładnych parametrów elektrycznych i układu napędu z rodziny ASDA-B2:

• ASD: Serwonapęd AC (główna kategoria produktu)

• B2: Wysokowydajna platforma konstrukcyjna serii B2

• 20: Znamionowa moc wyjściowa 2,0 kW

• 23: Możliwość zasilania napięciem wejściowym 220 V AC, obsługa 3-fazowych linii zasilających

• B: Model w wersji standardowej (ze standardowym układem zacisków wejścia/wyjścia)

Kluczowe parametry inżynieryjne

Poniższa szczegółowa macierz parametrów przedstawia ograniczenia elektryczne, mechaniczne i środowiskowe zweryfikowane pod kątem integracji z systemami inżynieryjnymi:

Baza wiedzy technicznej i najczęściej zadawane pytania

Które formaty impulsów pozycjonujących są kompatybilne z zewnętrznym interfejsem poleceń?

Zewnętrzny blok zacisków impulsowych obsługuje trzy podstawowe konfiguracje cyfrowych sygnałów: impuls + kierunek (standardowy układ krok/kierunek), różnicowe sygnały kwadraturowe faz A/B (idealne do śledzenia ruchu nadrzędnego i podrzędnego za pomocą enkodera) oraz strumienie dwóch impulsów CCW + CW. Sygnały te można przesyłać liniami 24 V DC z otwartym kolektorem lub za pomocą szybkich różnicowych nadajników liniowych, zapewniających maksymalną odporność na zakłócenia.

Jak działa zintegrowana strategia wygładzania z wykorzystaniem filtra dolnoprzepustowego?

Regulowany filtr dolnoprzepustowy działa na warstwę częstotliwości wejściowego sygnału sterującego. Gdy sterownik nadrzędny generuje nagłe skokowe zmiany przyspieszenia, filtr dolnoprzepustowy wygładza ostre zbocza cyfrowego sygnału sterującego, ograniczając rezonans mechaniczny i hałas akustyczny o wysokiej częstotliwości w obudowie maszyny, bez wprowadzania opóźnień śledzenia do pętli pozycjonowania.

Czy bezpieczna jest praca tego napędu o mocy 2,0 kW z jednofazowej linii zasilającej 220 V AC?

Nie, ten konkretny model sprzętu o mocy 2 kW jest przystosowany do stabilnego zasilania wejściowego 3-fazowego 220 V AC, aby obsłużyć wysokie prądy wymagane przez wewnętrzne kondensatory szyny DC podczas faz przyspieszania z maksymalnym momentem. Ciągła praca z zasilaniem jednofazowym może spowodować znaczne przegrzewanie mostka wejściowego, zwiększenie tętnień napięcia szyny DC oraz przedwczesne wyzwalanie błędu zbyt niskiego napięcia przy dużych obciążeniach mechanicznych.

Wytyczne dotyczące uruchomienia w miejscu instalacji i bezpieczeństwa

• Odstępy termiczne wokół obudowy: Wzmacniacz napędu należy zamontować pionowo na płaskiej, niepalnej metalowej płycie montażowej wewnątrz szafy sterowniczej. Należy zachować całkowicie wolną przestrzeń o szerokości co najmniej 50 mm po obu stronach oraz 120 mm nad i pod ścieżkami wylotu powietrza z wentylatora chłodzącego, aby zapewnić prawidłowy naturalny i wymuszony przepływ konwekcyjny. Należy dopilnować, aby temperatura powietrza wewnątrz szafy nie przekraczała limitu pracy wynoszącego 55 stopni C.

• Ekranowanie szybkich sygnałów impulsowych: Wszystkie niskonapięciowe linie impulsów sterujących i sygnałów sprzężenia zwrotnego enkodera należy prowadzić za pomocą wysokiej jakości ekranowanych przewodów ze skrętką. Te wrażliwe linie sygnałowe należy odseparować w wydzielonych korytach kablowych od przewodów sieciowych 220 V AC wysokiego napięcia oraz kabli wyjściowych silnika z sygnałem PWM o wysokiej częstotliwości, zachowując odstęp co najmniej 200 mm, aby całkowicie wyeliminować przesłuchy elektromagnetyczne.

• Dobór rezystora hamowania regeneracyjnego: W aplikacjach obejmujących pionowe osie o dużej bezwładności lub szybkie, powtarzalne cykle hamowania należy sprawdzić, czy wydajność wewnętrznego rezystora regeneracyjnego jest wystarczająca. Jeśli napięcie szyny DC wielokrotnie przekracza progi ochronne, należy wyłączyć rezystor wewnętrzny poprzez odpowiednie ustawienie parametrów i podłączyć do zacisków P i D zewnętrzny rezystor hamowania dynamicznego o odpowiednich parametrach.
