Opis produktu

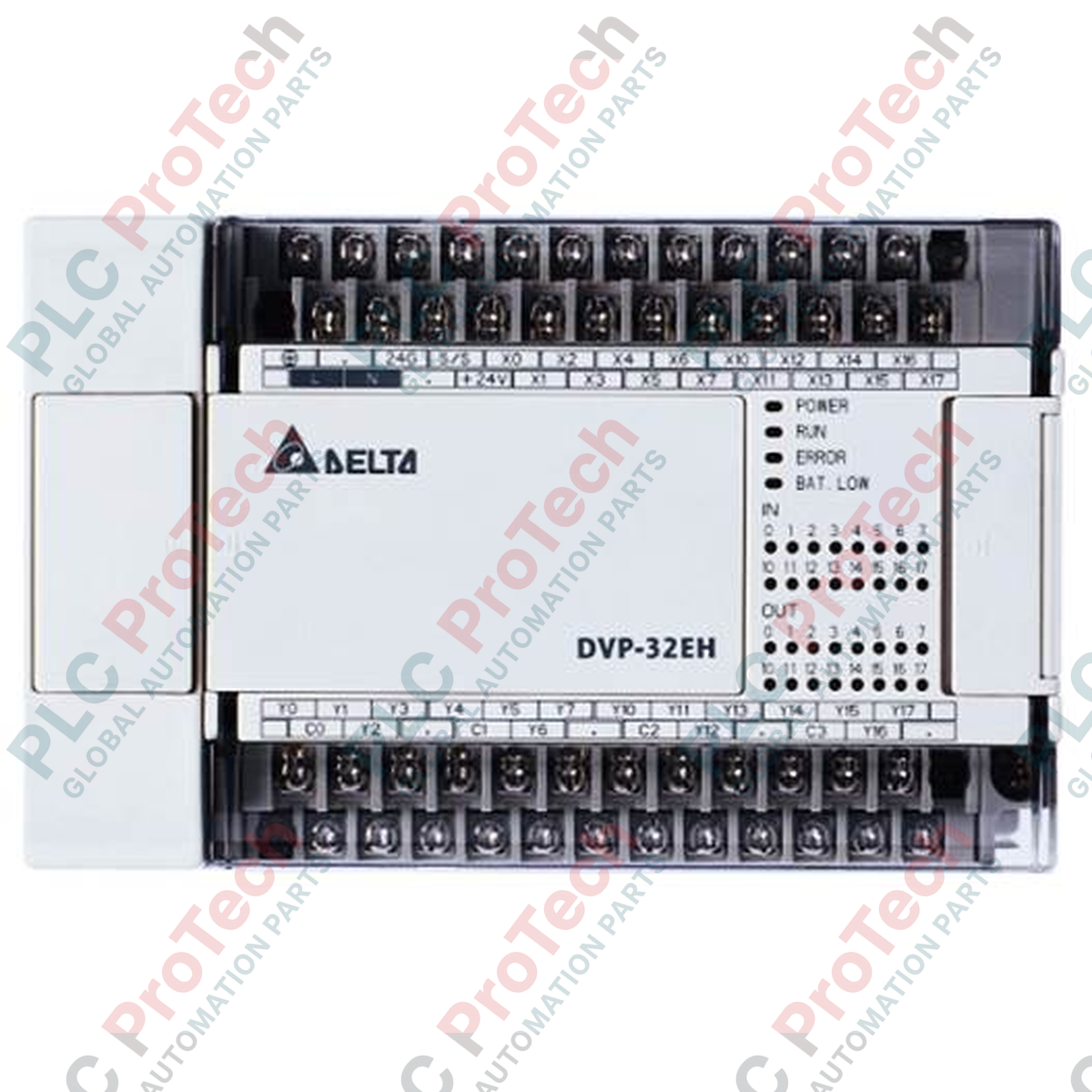

 DVP32EH00R2-L (DVP32EH00R2L) to flagowa, wysokiej klasy jednostka główna systemu przetwarzania danych z serii Delta DVP-EH3, zaprojektowana do złożonych zadań sterowania i automatyzacji o wysokiej prędkości. Ta jednostka bazowa ma 32 zintegrowane cyfrowe punkty wejścia/wyjścia (16 wejść i 16 wyjść) oraz wykorzystuje przekaźnikową architekturę wyjść, zapewniającą niezawodne przełączanie różnorodnych obciążeń przemysłowych. Model DVP32EH00R2-L jest zasilany wysokowydajnym zasilaczem AC i wyróżnia się dużą szybkością wykonywania programu oraz dużą pojemnością pamięci programu. Sterownik serii EH3, przeznaczony do maszyn precyzyjnych, scentralizowanych systemów sterowania i szybkich linii pakujących, oferuje zaawansowane instrukcje sterowania ruchem oraz doskonałe możliwości rozbudowy, zapewniając maksymalną elastyczność systemu i skrócenie czasów cyklu w wymagających środowiskach produkcyjnych pracujących 24/7.

Konfiguracja techniczna

Seria EH3 stanowi szczytowy etap rozwoju sprzętu DVP firmy Delta i wykorzystuje architekturę sprzętową zoptymalizowaną pod kątem szybkiego przetwarzania logiki i danych:

• Wysoka szybkość wykonywania: Dzięki dwuprocesorowej jednostce EH3 zapewnia podstawową szybkość wykonywania instrukcji wynoszącą 0,19 mikrosekundy, znacznie przewyższającą standardowe mik sterowniki PLC.

• Duża pojemność pamięci: Obsługuje do 30 tys. kroków pamięci programu i 12 tys. słów rejestru danych, umożliwiając realizację złożonych algorytmów i obsługę rozbudowanego rejestrowania danych.

• Przekaźnikowa architektura wyjść: Oznaczenie „R” wskazuje na wyjścia przekaźnikowe, zapewniające przełączanie za pomocą styków bezpotencjałowych, odpowiednie zarówno dla napięć AC, jak i DC, oraz dużą obciążalność prądową.

• Zaawansowane sterowanie ruchem: Obejmuje cztery zestawy sprzętowych szybkich liczników (do 200 kHz) i obsługuje instrukcje interpolacji liniowej/łukowej do synchronizacji ruchu wielu osi.

• Wszechstronna komunikacja: Wyposażony we wbudowane porty RS-232 i RS-485 z obsługą protokołu Modbus ASCII/RTU, umożliwiające płynną integrację z panelami HMI, napędami i systemami SCADA.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Czym różni się seria EH3 od standardowej serii EH2?

Seria EH3 zapewnia znacznie większą szybkość wykonywania programu (0,19 µs w porównaniu z 0,24 µs), większą pamięć programu oraz lepszą wydajność szybkich liczników. Ponadto EH3 obsługuje bardziej zaawansowane instrukcje sterowania ruchem i zapewnia lepsze ekranowanie EMI/EMC w hałaśliwych środowiskach przemysłowych.

Czy można zwiększyć pojemność wejść/wyjść modelu DVP32EH00R2-L?

Tak. Ta jednostka główna obsługuje pełną gamę modułów rozszerzeń serii DVP-EH. Można dodać cyfrowe i analogowe moduły wejścia/wyjścia, moduły pomiaru temperatury oraz specjalizowane karty komunikacyjne, uzyskując maksymalnie 512 punktów wejścia/wyjścia.

Czy wbudowany zegar czasu rzeczywistego (RTC) jest dostępny w standardzie?

Tak, model DVP32EH00R2-L ma standardowo wbudowany zegar czasu rzeczywistego. Jest on niezbędny w zastosowaniach wymagających oznaczania czasu, operacji harmonogramowanych lub rejestrowania danych historycznych.

Wskazówki dotyczące projektowania i instalacji

• Ochrona przekaźników: Choć wyjścia przekaźnikowe są wytrzymałe, przełączanie obciążeń indukcyjnych (takich jak elektrozawory lub styczniki) może powodować iskrzenie styków. W przypadku obciążeń DC należy zainstalować diodę gaszącą równolegle do obciążenia, a w przypadku obciążeń AC zastosować układ gaszący RC, aby wydłużyć mechaniczną żywotność wewnętrznych przekaźników sterownika PLC.

• Zarządzanie temperaturą: Podczas montażu sterownika PLC w szafie sterowniczej należy zapewnić co najmniej 50 mm wolnej przestrzeni nad i pod jednostką, aby umożliwić naturalną konwekcję. Należy unikać montowania jednostki bezpośrednio nad urządzeniami wytwarzającymi ciepło, takimi jak serwonapędy dużej mocy lub transformatory.

• Zasady uziemiania: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i zapewnić stabilne odczyty szybkich liczników, należy podłączyć zaciski „S/S” i „FG” do uziemienia systemowego o niskiej impedancji. Wszystkie szybkie wejścia sygnałowe oraz linie komunikacyjne RS-485 należy prowadzić ekranowanymi przewodami ze skręconymi parami.
