Opis

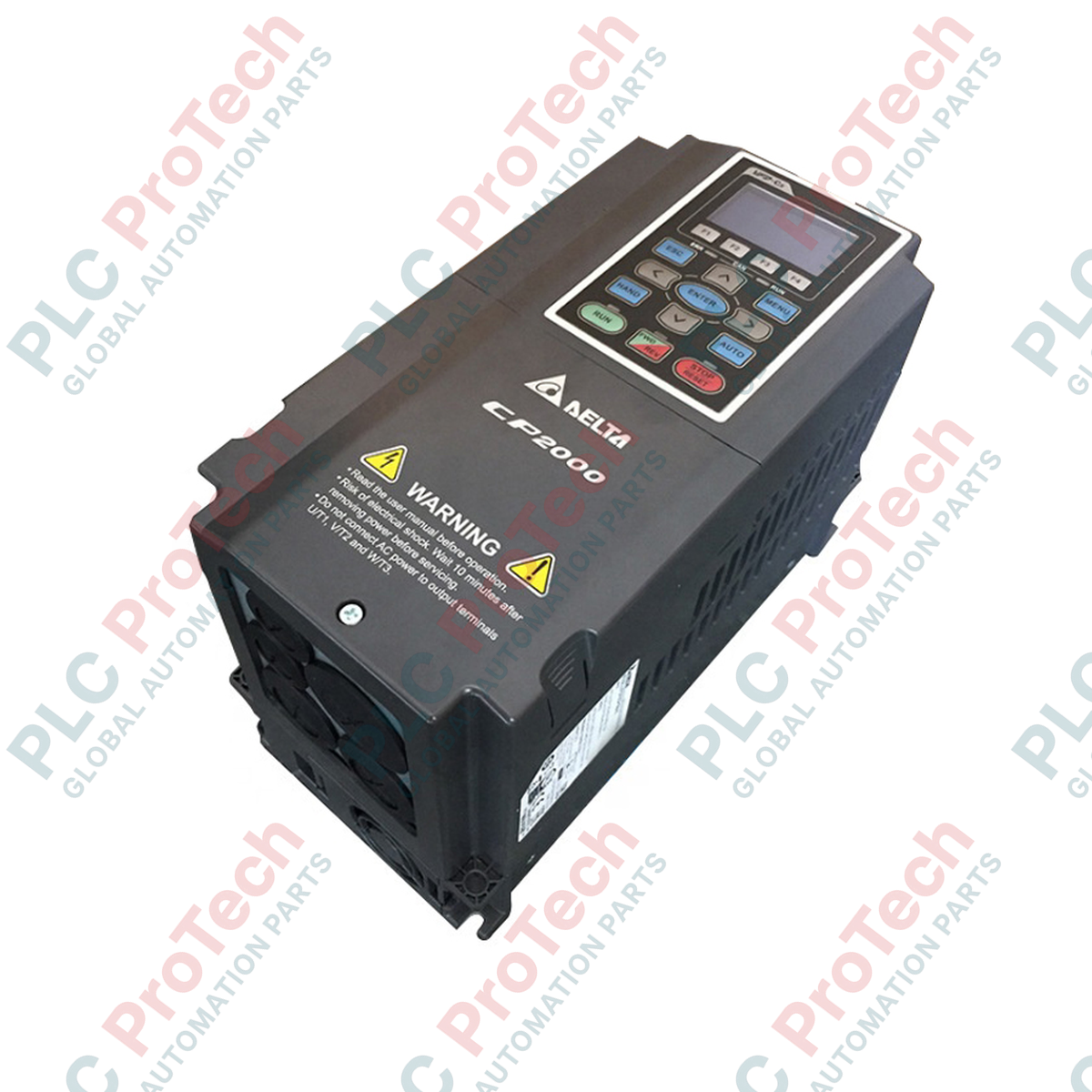

Łącząc zaawansowane bezczujnikowe sterowanie wektorowe z dedykowanymi algorytmami sterowania przepływem, Delta Electronics VFD550CP43S-21 działa jako wysokowydajny przemiennik częstotliwości zaprojektowany do pracy z wentylatorami i pompami w ciężkich warunkach. Jako część cenionej serii CP2000 urządzenie to zostało zaprojektowane w celu optymalizacji zużycia energii w zastosowaniach ze zmiennym momentem obrotowym, zapewniając precyzyjne sterowanie prędkością przy zmiennych warunkach obciążenia. Przemiennik jest wyposażony w zintegrowany sterownik PLC z 10 tys. kroków, umożliwiający realizację lokalnej logiki sterowania bez potrzeby stosowania zewnętrznego sterownika, co czyni go solidnym rozwiązaniem dla nowoczesnych instalacji HVAC, oczyszczalni ścieków i przemysłowych systemów wentylacji.
Funkcje
-
Inteligentne sterowanie wieloma pompami: Wbudowane tryby sterowania pompami cyklicznymi, sterowania pompami o stałej wydajności oraz optymalizacji sprzężenia zwrotnego PID.
-
Podwójne protokoły komunikacyjne: Zintegrowane interfejsy BACnet i Modbus RS-485 zapewniają bezproblemową integrację z automatyką budynkową i przemysłowymi systemami SCADA.
-
Rozszerzony tryb pożarowy: W sytuacjach awaryjnych pomija wyłączenia zabezpieczeń niekrytycznych, aby zapewnić ciągłą pracę wentylatorów wyciągowych.
-
Powłoka ochronna: Zabezpieczenie płytki PCB spełnia wymagania normy IEC 60721-3-3, klasa 3C3, dotyczące środowisk o wysokiej wilgotności, zapyleniu i obecności gazów korozyjnych.
-
Energooszczędna charakterystyka V/f: Dynamicznie dostosowuje napięcie wyjściowe do zmian obciążenia, aby ograniczyć zużycie energii elektrycznej.
Zastosowania
- Miejskie sieci dystrybucji wody i systemy napowietrzania ścieków.
- Komercyjne wieże chłodnicze HVAC, agregaty chłodnicze i obiegowe pompy wtórnego obiegu ciepłej wody.
- Przemysłowe centrale wentylacyjne (AHU) dla pomieszczeń czystych oraz systemy oddymiania.
- Systemy pomp podnoszenia ciśnienia o stałej wartości dla wysokościowych obiektów komercyjnych.
Specyfikacja techniczna
| Parametr |
Wartość |
| Producent |
Delta Electronics |
| Numer modelu |
VFD550CP43S-21 |
| Seria produktu |
Seria CP2000 |
| Obsługiwana moc silnika |
75 KM (56,25 kW) |
| Znamionowy prąd wyjściowy |
105 amperów |
| Napięcie wejściowe / liczba faz |
460 V AC, 3-fazowe (zakres: od 380 V do 480 V) |
| Metoda sterowania |
Sterowanie V/f, bezczujnikowe sterowanie wektorowe (SVC) |
| Stopień ochrony obudowy |
IP20 / NEMA 1 |
| Typ instalacji |
Montaż naścienny (rozmiar ramy E1) |
| Temperatura pracy |
Od -10°C do 50°C (powyżej 40°C należy zmniejszyć obciążenie znamionowe) |
| Wymiary fizyczne (szer. × wys. × gł.) |
11,02 cala × 24,19 cala × 10,04 cala |
| Masa netto |
40,0 kg (88,18 funta) |
| Masa wysyłkowa (obliczona) |
42,0 kg (92,59 funta) |
Połączenia i interfejsy
| Listwa zaciskowa / port |
Przypisanie funkcji |
| R/L1, S/L2, T/L3 |
Zaciski wejściowe głównego zasilania AC, 3-fazowego |
| U/T1, V/T2, W/T3 |
Zaciski wyjściowe do 3-fazowego silnika indukcyjnego |
| MI1 do MI8 |
Wielofunkcyjne wejścia cyfrowe (wybór trybu Sink/Source za pomocą przełącznika) |
| AVI / ACI |
Analogowe wejście napięciowe (0–10 V) / analogowe wejście prądowe (4–20 mA) dla wartości zadanej PID |
| RA, RB, RC |
Wielofunkcyjne wyjście przekaźnikowe (styk SPDT, 250 V AC/30 V DC, 5 A) |
| Port RJ-45 |
Dwukanałowy interfejs komunikacyjny dla RS-485 Modbus i BACnet MS/TP |
Wnioski inżynieryjne z badań empirycznych
Modele alternatywne i kompatybilność
VFD550CP43S-21 jest bezpośrednim zamiennikiem starszych modeli serii Delta VFD-F o równoważnych parametrach znamionowych. Pamiętaj, że podczas migracji z serii VFD-F pozycje zacisków przewodów sterowniczych są fizycznie zmienione, a mapy parametrów należy skonfigurować ponownie, ponieważ seria CP2000 wykorzystuje znacznie unowocześnioną, opisową strukturę parametrów. Wymiary ramy urządzenia są identyczne jak w układach ramy E1, dlatego nie jest wymagana przebudowa panelu.
Problemy aplikacyjne i uwagi inżynieryjne
Podczas korzystania ze zintegrowanego trybu sterowania Multi-Pump do sekwencyjnego sterowania maksymalnie 8 dodatkowymi pompami podnoszącymi ciśnienie częstym błędem inżynieryjnym jest pomijanie czasów opóźnienia blokady. Upewnij się, że parametr 12-04 (czas blokady pompy) jest ustawiony na minimum 1,5 sekundy, aby zapobiec wyścigowi styczników i przejściowemu sprzężeniu zwrotnemu siły elektromotorycznej do mostka wyjściowego IGBT przemiennika. Ponadto w środowisku pracy, w którym temperatura otoczenia przekracza 40°C, zmniejsz częstotliwość nośną (parametr 00-17) do 4 kHz, aby uniknąć wyłączeń z powodu obniżenia parametrów cieplnych.
Wskazówki dotyczące uruchamiania i okablowania
Aby ograniczyć zakłócenia elektromagnetyczne (EMI) na wejściach analogowych (AVI/ACI), upewnij się, że przewód odprowadzający ekranu pętli sprzężenia zwrotnego przetwornika ciśnienia 4–20 mA jest uziemiony WYŁĄCZNIE przy wspólnym zacisku przemiennika (ACM). Nigdy nie uziemiaj ekranu na obu końcach, ponieważ powoduje to powstanie pętli uziemienia i wprowadza sztuczne wartości przesunięcia do wewnętrznego regulatora PID. W sieciach RS-485 należy włączyć przełącznik rezystora terminującego 120 omów (znajdujący się obok portu RJ-45) w przemienniku znajdującym się fizycznie na końcu segmentu sieci.
Wytyczne dotyczące instalacji
KRYTYCZNE OSTRZEŻENIE: Na wewnętrznych kondensatorach obwodu pośredniczącego DC przez maksymalnie 10 minut po odłączeniu głównego zasilania AC nadal występuje niebezpieczne wysokie napięcie. Przed rozpoczęciem zmiany okablowania zacisków lub regulacji montażu zmierz napięcie obwodu pośredniczącego DC między zaciskami (+1) i (-) za pomocą izolowanego multimetru cyfrowego, aby potwierdzić, że spadło poniżej 36 V DC.
1
Zamontuj przemiennik pionowo na niepomalowanym, płaskim metalowym panelu pomocniczym za pomocą śrub M8. Zapewnij co najmniej 150 mm (5,9 cala) wolnej przestrzeni nad obudową przemiennika i pod nią, aby zapewnić optymalne chłodzenie konwekcyjne.
2
Wykonaj całe okablowanie wejścia zasilania AC (R/L1, S/L2, T/L3) oraz okablowanie wyjścia silnikowego (U/T1, V/T2, W/T3) za pomocą ekranowanego, symetrycznego przewodu silnikowego z miedzianymi żyłami o przekrojach przystosowanych do temperatury co najmniej 75°C.
3
Upewnij się, że zacisk uziemienia ochronnego (PE) jest podłączony bezpośrednio do głównej szyny uziemiającej instalacji. Rezystancja uziemienia nie może przekraczać 0,1 oma, aby spełnić wymagania normy EMC EN 61800-3.
