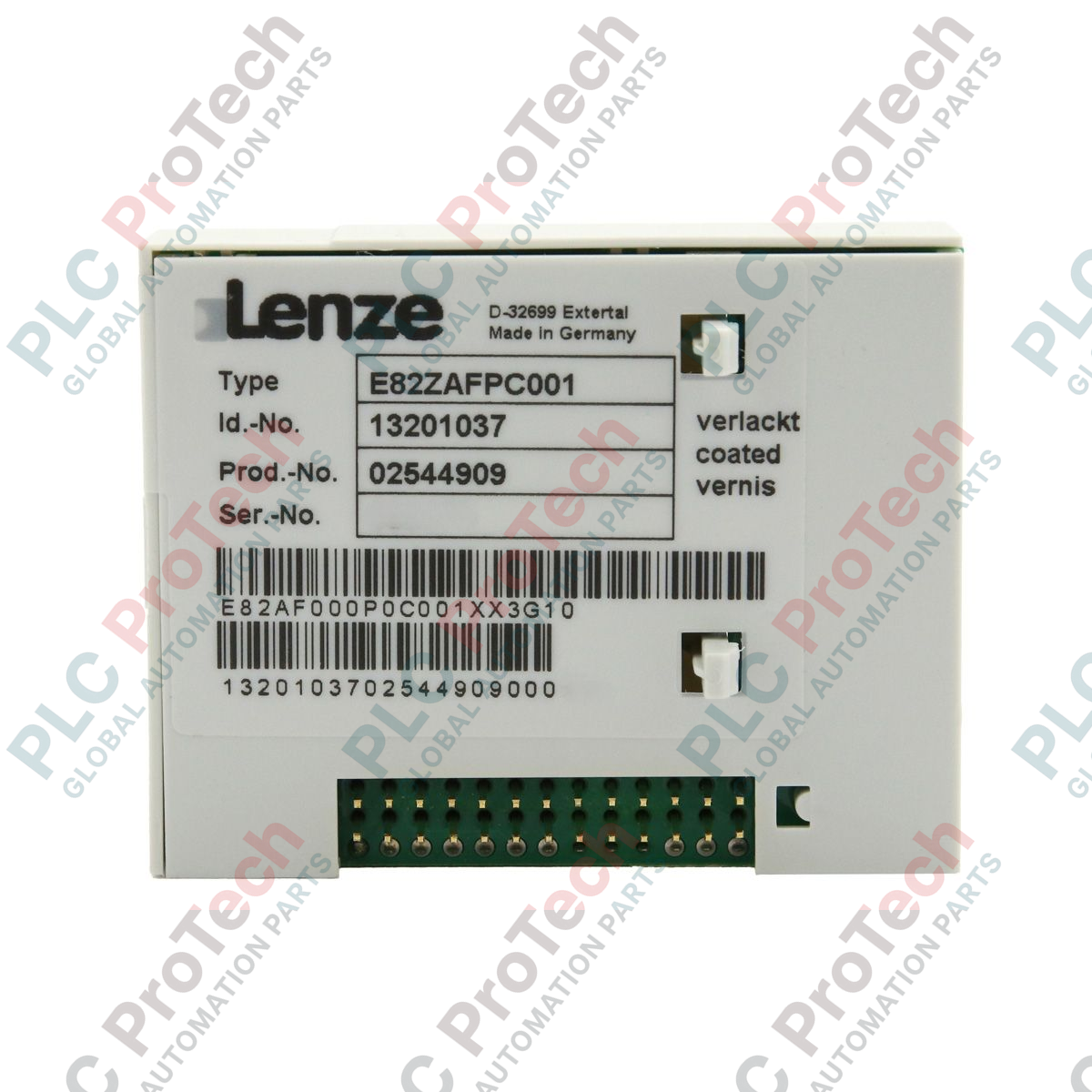

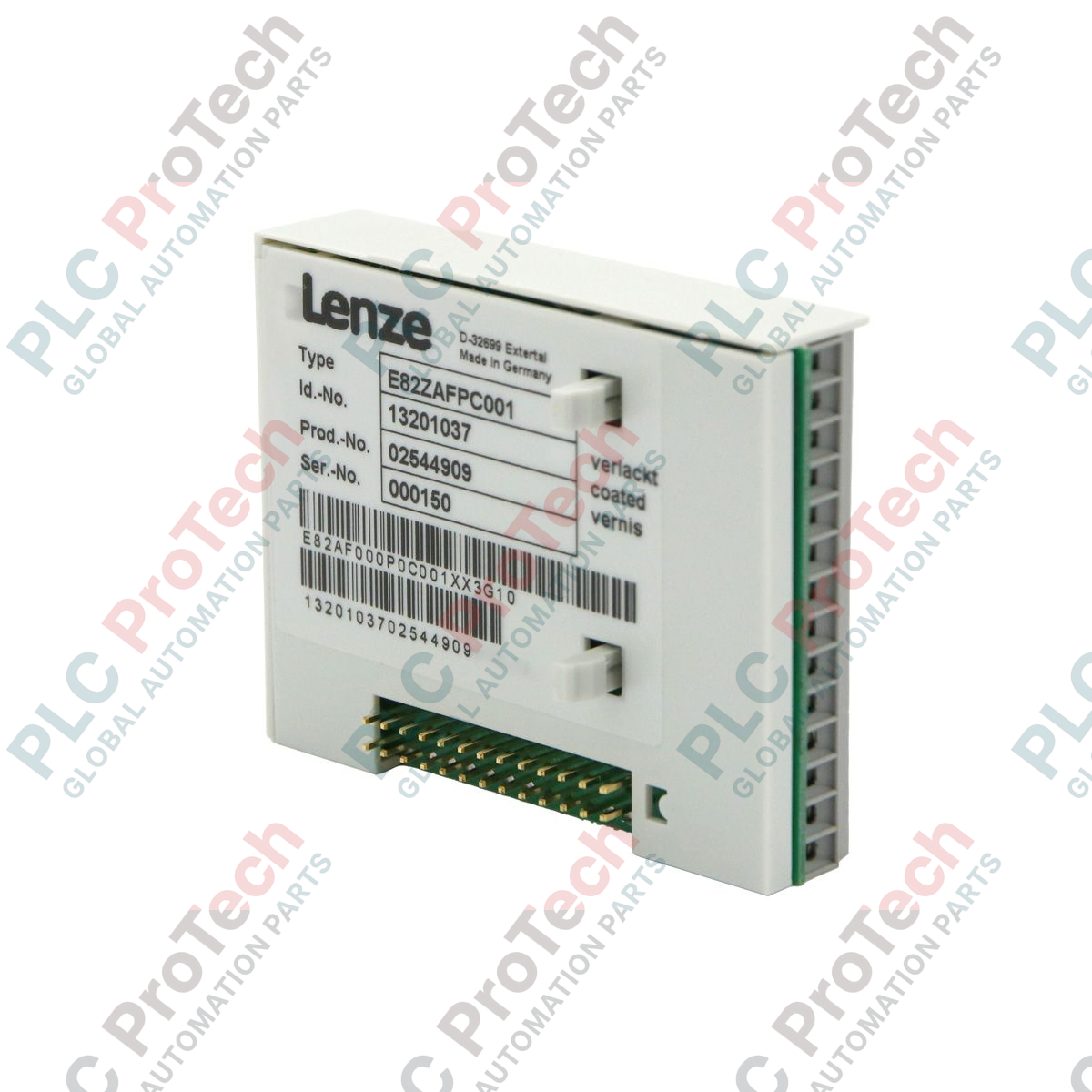

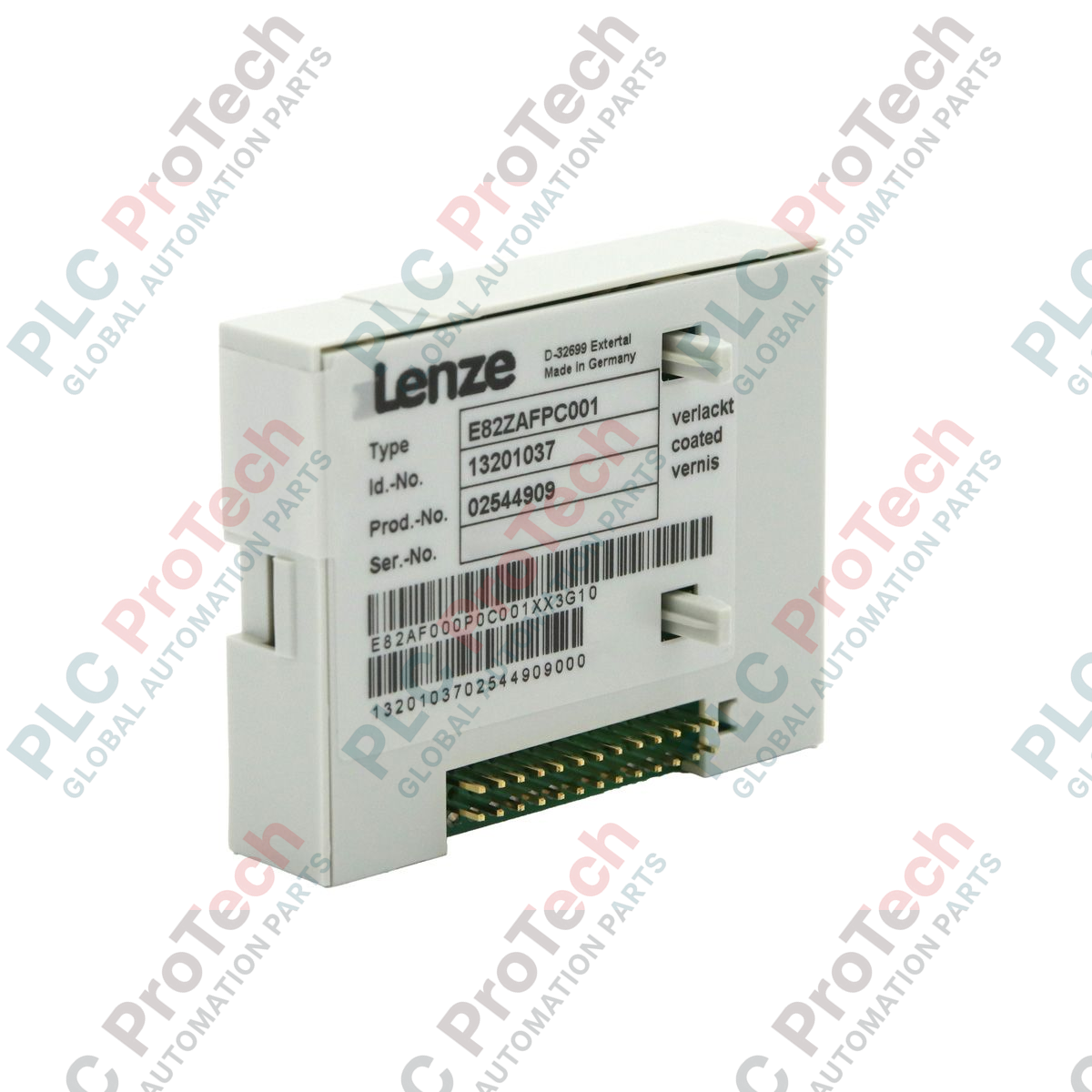

E82ZAFPC001 Lenze 8200-seria moduł komunikacyjny PROFIBUS DP

Przegląd produktu

 E82ZAFPC001 (E82ZAFPC001) to wysokowydajny moduł komunikacyjny PROFIBUS DP, zaprojektowany specjalnie dla przemienników częstotliwości Lenze z serii 8200, w tym modeli z zakresów 8200 motec i 8200 vector. Ten moduł interfejsu umożliwia bezproblemową integrację samodzielnych napędów ze scentralizowaną architekturą magistrali obiektowej, zapewniając sterowanie w czasie rzeczywistym, parametryzację i diagnostykę z poziomu nadrzędnego sterownika PLC lub systemu DCS. W krytycznych sektorach B2B, takich jak zautomatyzowane magazyny, duże stacje pomp i przemysłowe instalacje mieszające,  E82ZAFPC001 ma kluczowe znaczenie dla uzyskania wysokiego poziomu synchronizacji i zdalnego monitorowania. Zastosowanie tego modułu pozwala integratorom systemów znacznie ograniczyć koszty okablowania oraz zwiększyć przejrzystość systemu, co jest niezbędne do konserwacji predykcyjnej i minimalizacji przestojów w środowiskach produkcyjnych o dużej przepustowości.

Konfiguracja techniczna

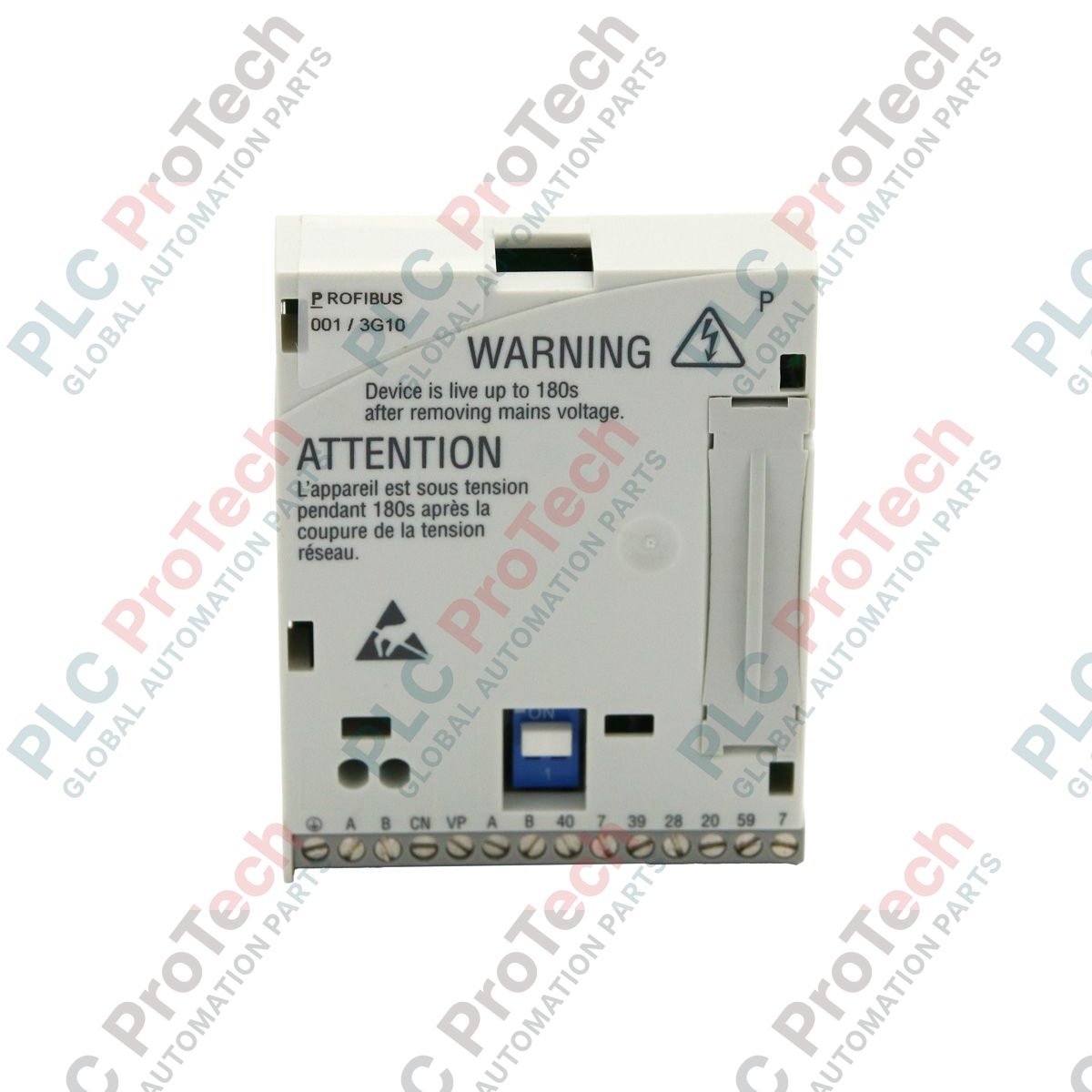

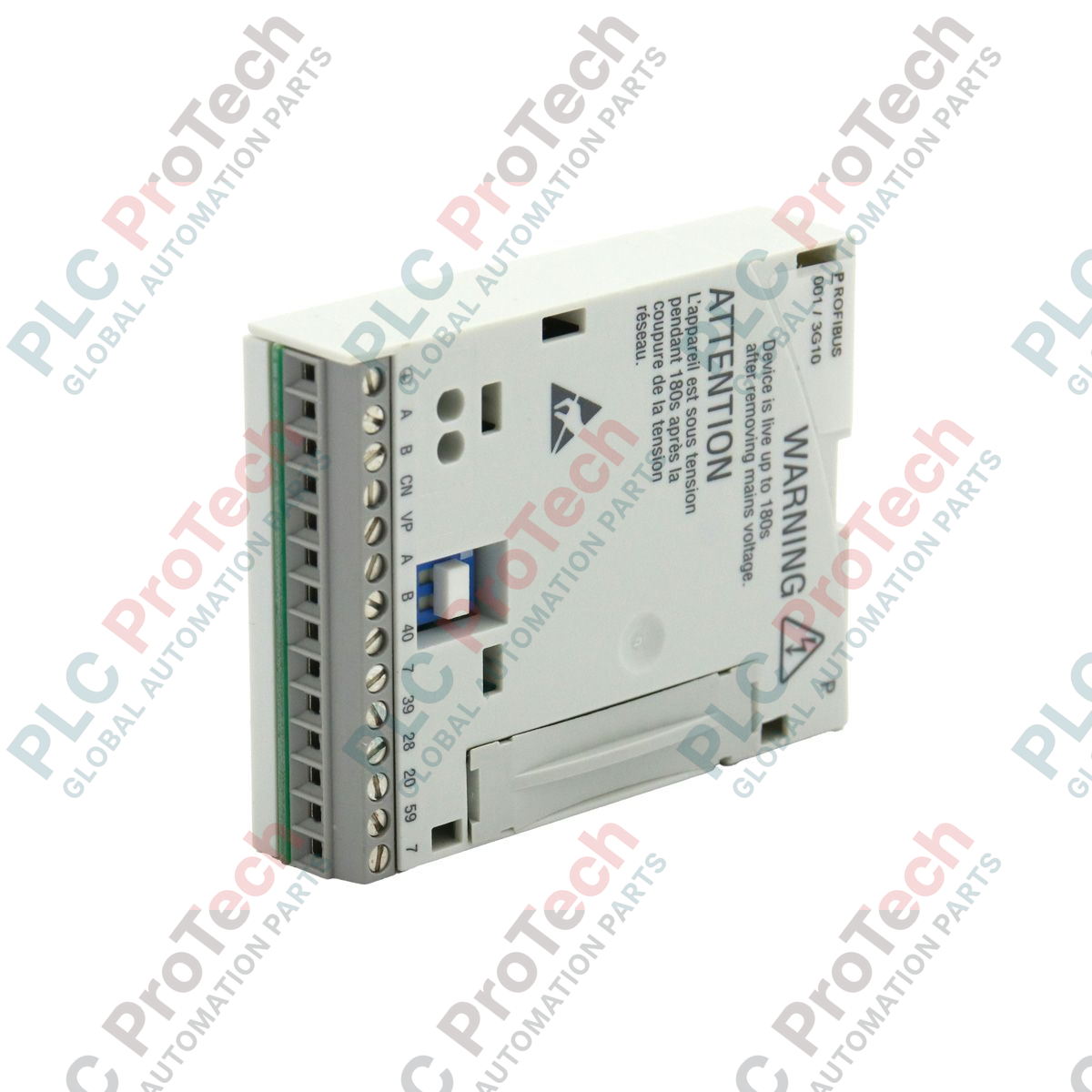

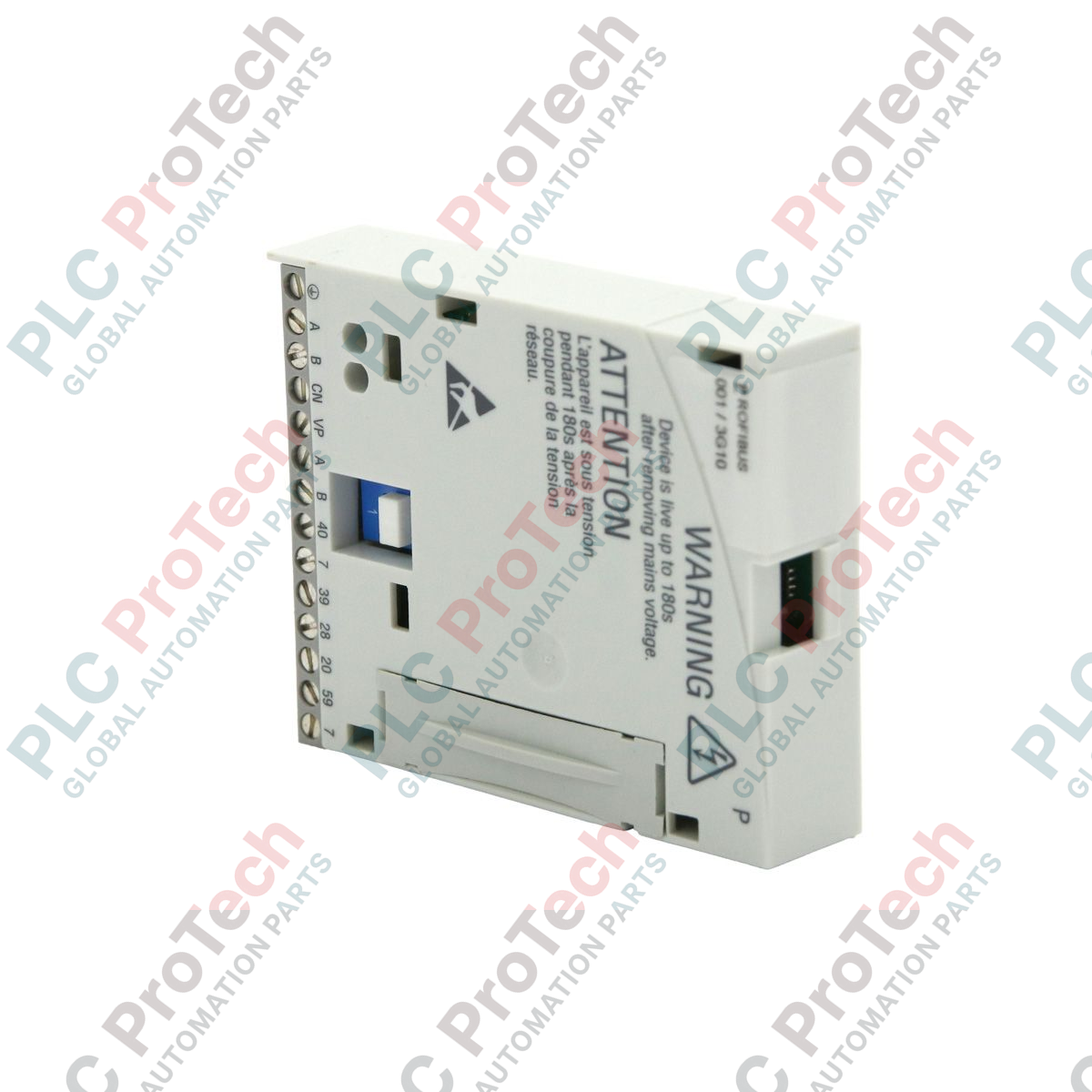

Moduł  E82ZAFPC001 jest skonstruowany jako moduł funkcyjny typu plug-in, który łączy się bezpośrednio z wewnętrznym gniazdem komunikacyjnym przemiennika z serii 8200. Obsługuje standardowy protokół PROFIBUS DP-V0, umożliwiając szybką cykliczną wymianę danych z szybkością transmisji do 12 Mbit/s. Moduł jest wyposażony w zintegrowane 9-pinowe żeńskie złącze Sub-D do stosowania standardowego okablowania sieciowego. Aby zapewnić niezawodne działanie w środowiskach o wysokim poziomie zakłóceń elektrycznych, urządzenie wyposażono w izolację galwaniczną między magistralą obiektową a elektroniką sterującą przemiennika. Konfigurację adresu zwykle przeprowadza się za pomocą przełączników DIP lub wewnętrznych parametrów programowych, co zapewnia elastyczne opcje konfiguracji złożonych topologii sieci. Chociaż seria 8200 znajduje się już w fazie wycofywania z produkcji, moduł ten pozostaje podstawowym elementem utrzymania i rozbudowy starszych sieci PROFIBUS bez konieczności całkowitej modernizacji systemu sterowania.

Specyfikacja techniczna

Często zadawane pytania techniczne

Jak przypisuje się adres stacji PROFIBUS w module E82ZAFPC001?

Adres stacji modułu można ustawić za pomocą parametrów przemiennika, korzystając z klawiatury lub oprogramowania GDC, albo za pomocą sprzętowych przełączników DIP znajdujących się na samym module, zależnie od konkretnej wersji oprogramowania sprzętowego przemiennika z serii 8200.

Czy ten moduł wymaga zewnętrznego zasilacza 24 VDC?

Moduł E82ZAFPC001 jest zwykle zasilany z wewnętrznego zasilacza przemiennika. Jeśli jednak komunikacja przez magistralę obiektową musi pozostać aktywna nawet po wyłączeniu głównego zasilania przemiennika, do zacisków sterujących przemiennika można podłączyć zewnętrzne pomocnicze zasilanie 24 VDC, aby moduł komunikacyjny pozostał zasilany.

Czy z tym modułem konieczne jest stosowanie rezystora terminującego?

Tak, jeśli E82ZAFPC001 znajduje się na pierwszej lub ostatniej stacji segmentu PROFIBUS. Terminację należy włączyć za pomocą przełącznika na złączu PROFIBUS Sub-D, aby zapobiec odbiciom sygnału i zapewnić stabilność sieci.

Instrukcja projektowania i instalacji

Aby zainstalować  E82ZAFPC001, należy upewnić się, że przemiennik jest całkowicie wyłączony, a magistrala DC rozładowana. Zdejmij osłonę ochronną z gniazda funkcyjnego i mocno wciśnij moduł, aż zostanie całkowicie osadzony. Aby zapewnić niezawodną komunikację PROFIBUS, należy używać wyłącznie certyfikowanego kabla PROFIBUS typu A oraz upewnić się, że ekran jest prawidłowo zamocowany przy złączu Sub-D, aby zapewnić niskoimpedancyjną drogę dla zakłóceń o wysokiej częstotliwości. Należy unikać prowadzenia kabla PROFIBUS równolegle do kabli silnikowych dużej mocy; w celu zapobieżenia sprzężeniom indukcyjnym należy zachować minimalny odstęp 20 cm. Podczas konfiguracji nadrzędnego sterownika PLC należy upewnić się, że plik GSD dla serii Lenze 8200 został prawidłowo zaimportowany w celu zdefiniowania długości danych wejściowych/wyjściowych (obiektów danych procesowych) wymaganych do sterowania prędkością, momentem obrotowym i słowami statusu przemiennika.
