Przegląd produktu

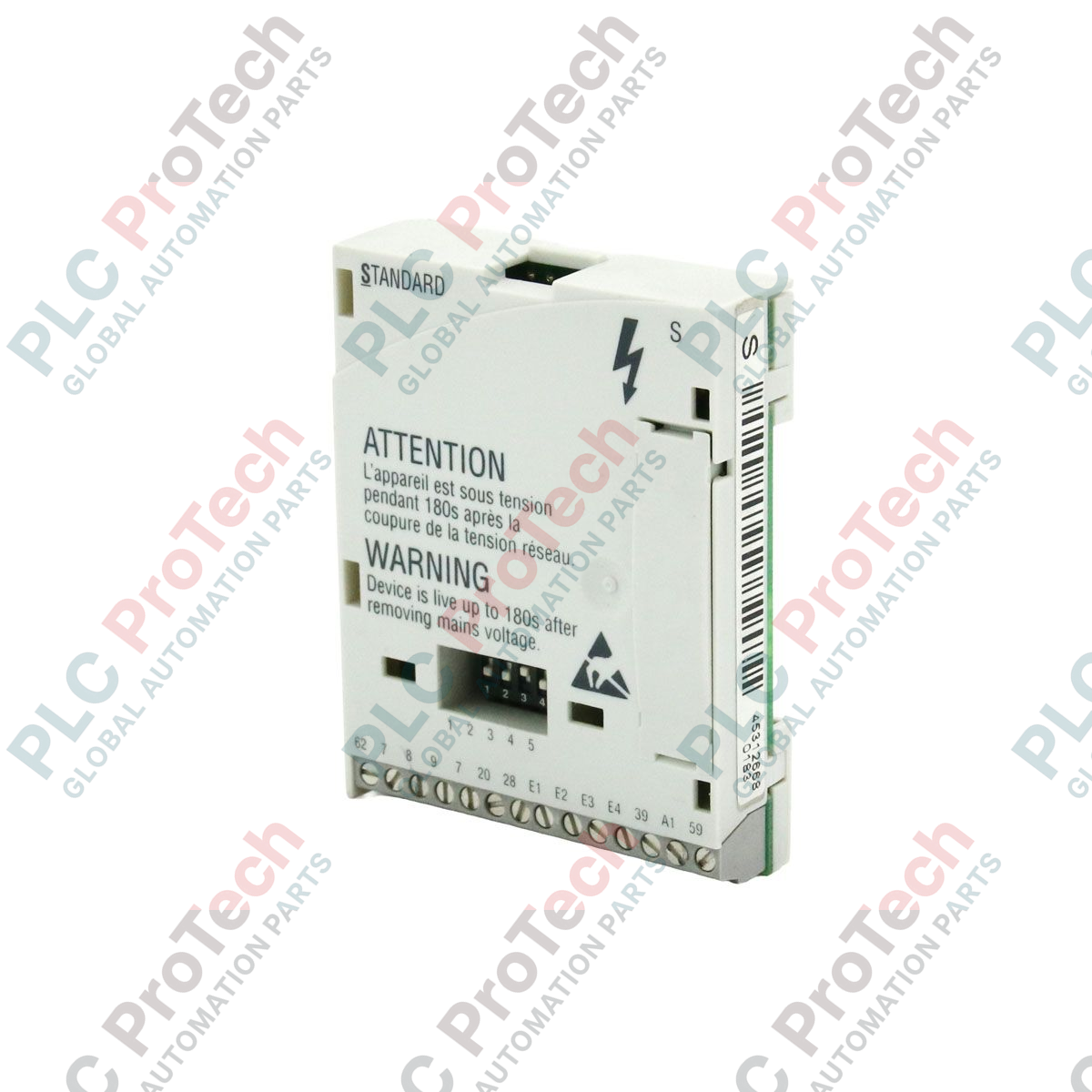

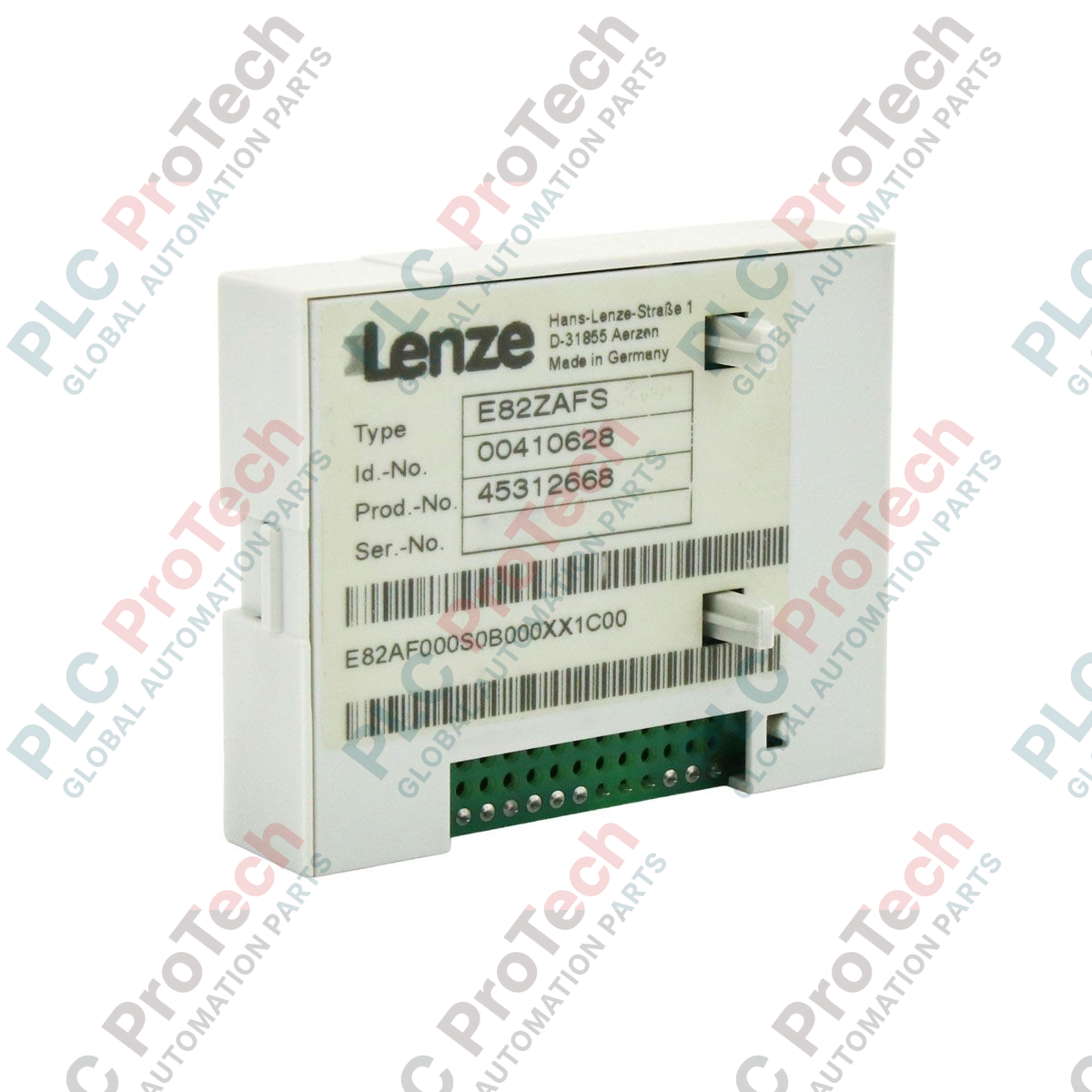

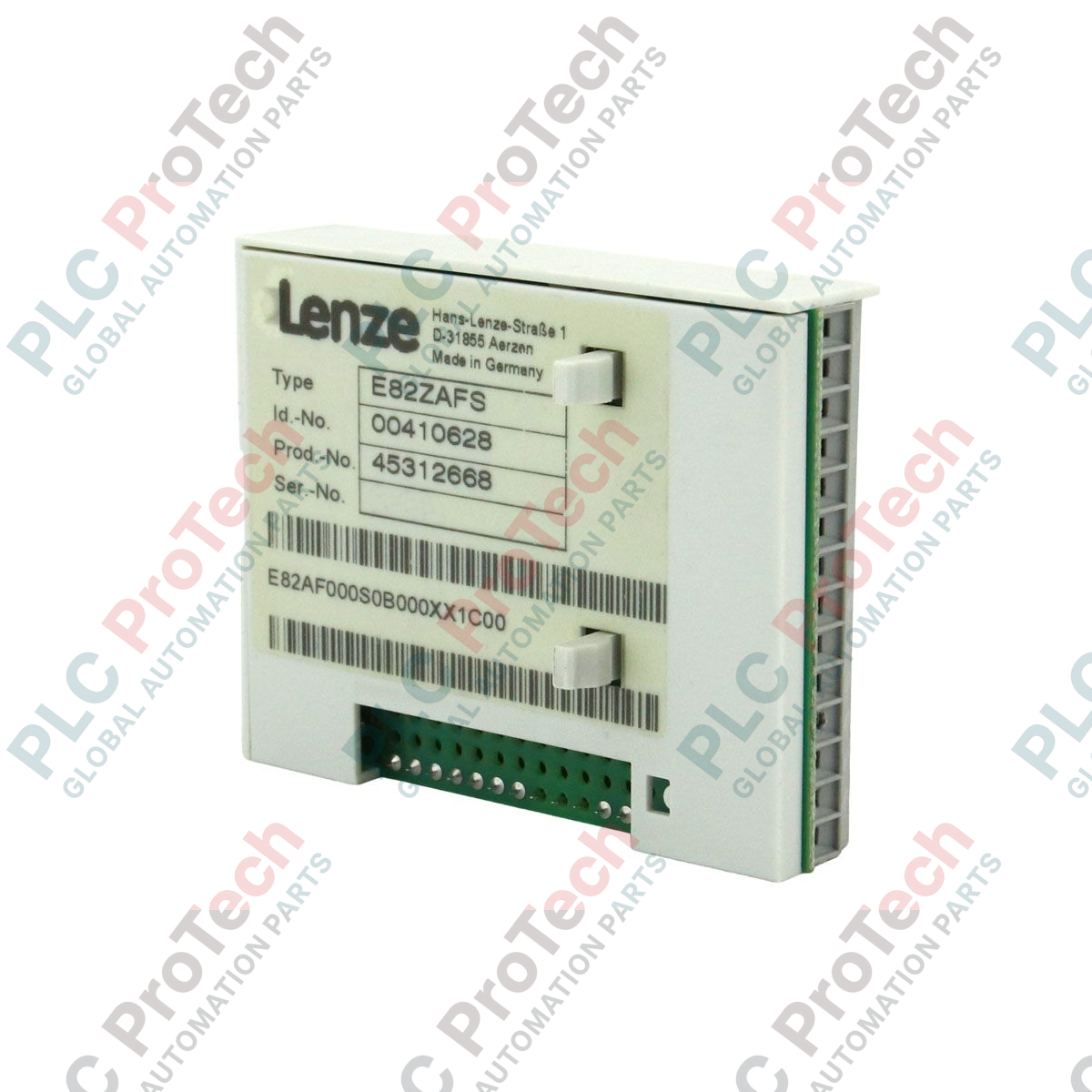

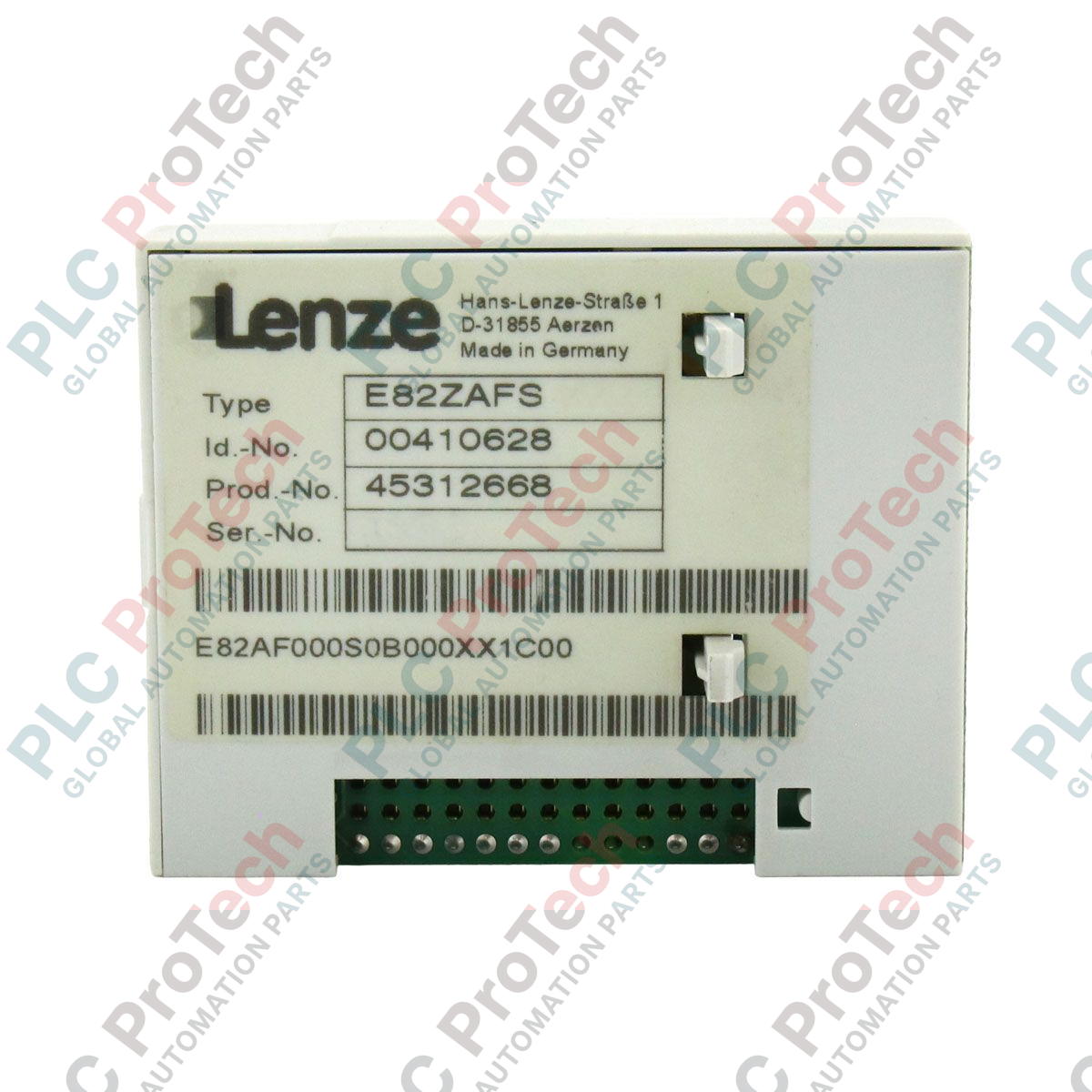

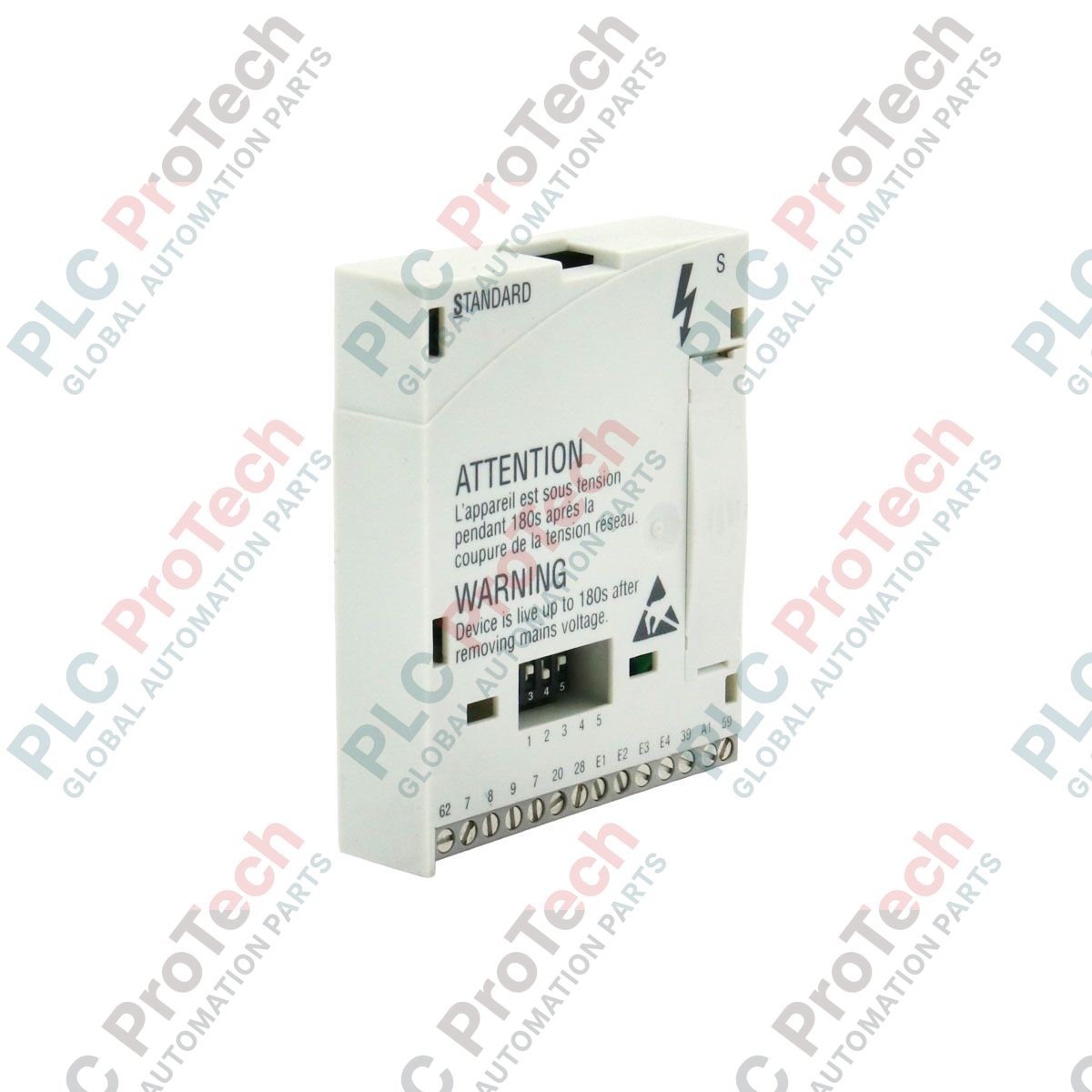

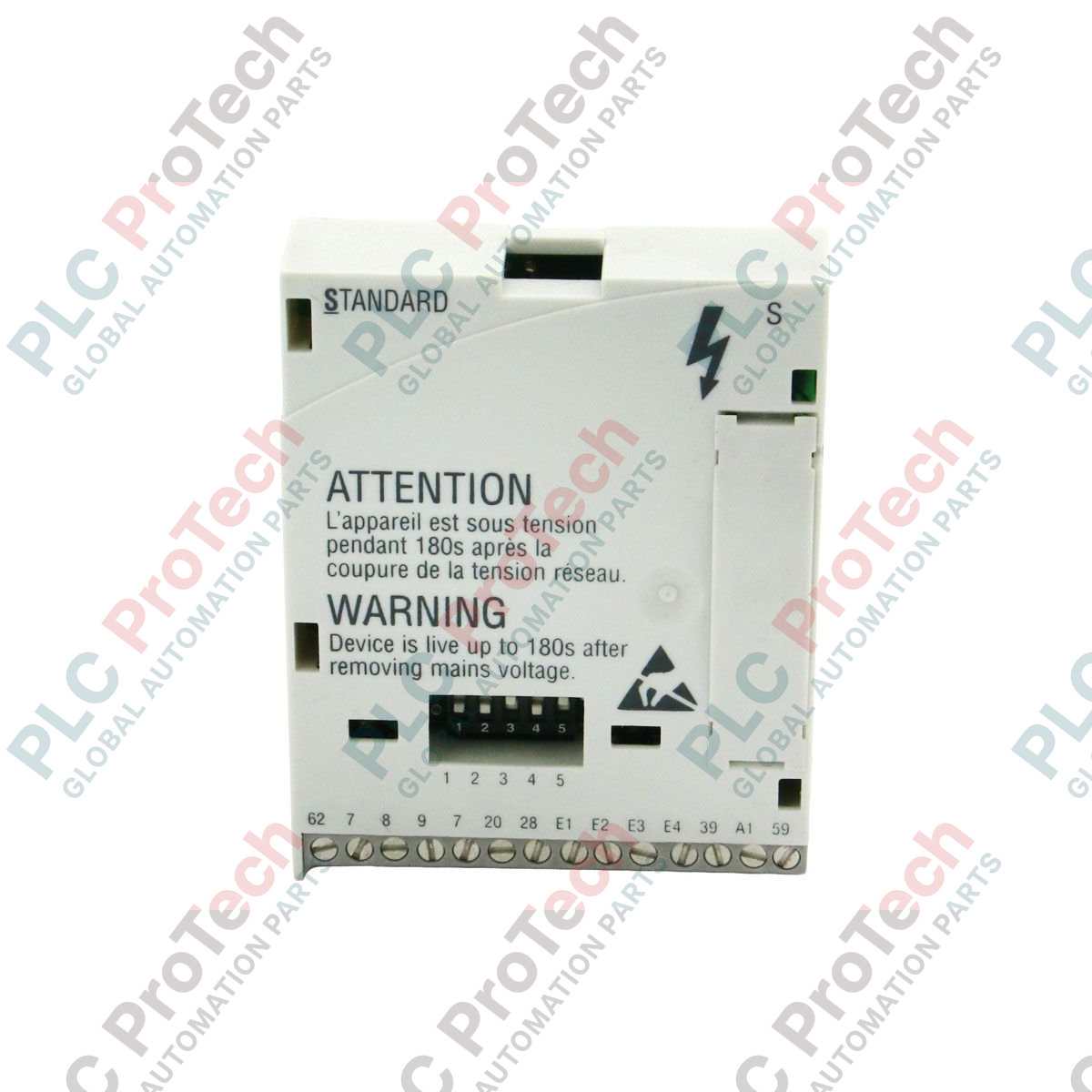

 E82ZAFS (E82ZAFS) to standardowy moduł interfejsu wejść/wyjść, zaprojektowany specjalnie dla rodzin przemienników częstotliwości Lenze 8200 Vector i 8200 Motec. Moduł ten pełni funkcję kluczowego łącznika między wewnętrzną logiką sterowania napędu a zewnętrznym środowiskiem sterowania, zapewniając niezbędne zaciski do przesyłania sygnałów analogowych i cyfrowych. W sektorach przemysłowych, takich jak transport materiałów i przetwórstwo spożywcze,  E82ZAFS jest niezbędny do realizacji podstawowych sekwencji automatyzacji, w tym poleceń uruchomienia/zatrzymania, podłączenia potencjometru prędkości oraz przekazywania sygnałów statusu do nadrzędnych sterowników PLC. Jego ultrakompaktowa konstrukcja typu plug-and-play umożliwia szybką instalację w miejscu eksploatacji, pozwalając osobom odpowiedzialnym za produkcję zachować elastyczność systemu i zapewnić stałą dostępność. Mimo że należy do serii „Phase-Out”, interfejs ten pozostaje kluczowym elementem niezawodnej konserwacji i dalszej eksploatacji starszych architektur napędów serii 8200.

Konfiguracja techniczna

Architektura sprzętowa E82ZAFS została zaprojektowana tak, aby moduł można było bezpośrednio wsunąć do przedniego gniazda interfejsu przemiennika 8200 Vector, pobierając energię sterującą bezpośrednio z wewnętrznej magistrali napędu. Moduł jest wyposażony w listwę zaciskową o dużej gęstości, obsługującą standardowy zestaw wejść i wyjść: zazwyczaj kilka programowalnych wejść cyfrowych, wyjście cyfrowe (często używane do sygnalizacji awarii) oraz wejście analogowe dla sygnałów zadawania prędkości 0–10 V lub 4–20 mA. Moduł wykorzystuje wysokiej jakości zaciski śrubowe, zapewniające połączenia odporne na drgania, co ma kluczowe znaczenie dla stabilnej pracy maszyn przemysłowych o wysokim poziomie wibracji. Jako wariant „Standard I/O” koncentruje się na bezpośrednim przesyłaniu sygnałów za pomocą połączeń przewodowych, stanowiąc ekonomiczną alternatywę dla złożonych modułów magistrali obiektowej w zastosowaniach, które nie wymagają sieciowych protokołów komunikacyjnych, takich jak PROFIBUS czy CANopen.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Czy E82ZAFS wymaga zewnętrznego zasilania 24 VDC dla wejść cyfrowych?

Moduł może korzystać z wewnętrznego zasilania 24 V dostarczanego przez napęd 8200 Vector (zacisk 62) do zasilania wejść cyfrowych. Jeśli jednak układ sterowania wymaga izolacji galwanicznej, można użyć zewnętrznego zasilacza 24 VDC, prawidłowo konfigurując zaciski wspólne (GND).

Czy można jednocześnie używać E82ZAFS i modułu klawiatury (np. E82ZBC)?

Nie. Napęd 8200 Vector ma jedno gniazdo interfejsu. E82ZAFS zajmuje to gniazdo na potrzeby sterowania przewodowego. Aby parametryzować napęd, należy tymczasowo zastąpić E82ZAFS klawiaturą albo użyć specjalistycznego modułu komunikacyjnego „Lecom” do konfiguracji z poziomu komputera.

Czy ten moduł jest kompatybilny z napędami 8200 Motec (montowanymi na silniku)?

Tak. E82ZAFS jest kompatybilny mechanicznie i elektrycznie z gniazdem interfejsu stosowanym w serii 8200 Motec, umożliwiając standaryzację okablowania wejść/wyjść w systemach napędowych Lenze montowanych zarówno w szafach, jak i na silnikach.

Wytyczne dotyczące projektowania i instalacji

• Izolacja sygnałów i ograniczanie zakłóceń: Aby zapobiec przerywanemu „widmowemu” pojawianiu się sygnałów lub niestabilnym sygnałom zadawania prędkości, należy upewnić się, że wszystkie kable analogowe podłączone do E82ZAFS są wykonane jako skrętka i ekranowane. Ekran należy uziemić przy zacisku PE napędu. Przewody sygnałowe należy prowadzić w odległości co najmniej 10 cm od kabli wyjściowych silnika dużej mocy U/V/W.

• Moment dokręcania przewodów w zaciskach: Ze względu na kompaktową głębokość modułu wynoszącą 2.50 cm zaciski są niewielkie. Należy użyć precyzyjnego płaskiego wkrętaka 2,5 mm i zastosować maksymalny moment dokręcania 0.5 N-m. Nadmierne dokręcenie może uszkodzić wewnętrzne ścieżki płytki PCB, prowadząc do trwałej utraty funkcjonalności wejść/wyjść.

• Zabezpieczenie mechaniczne: Podczas wkładania E82ZAFS do napędu 8200 Vector należy upewnić się, że plastikowe klipsy mocujące „zatrzasnęły się” na swoim miejscu. W środowiskach o wysokim poziomie wibracji nieprawidłowo osadzony moduł może utracić połączenie z wewnętrzną magistralą, powodując wystąpienie błędu „External Fault” (EEr) w napędzie.
