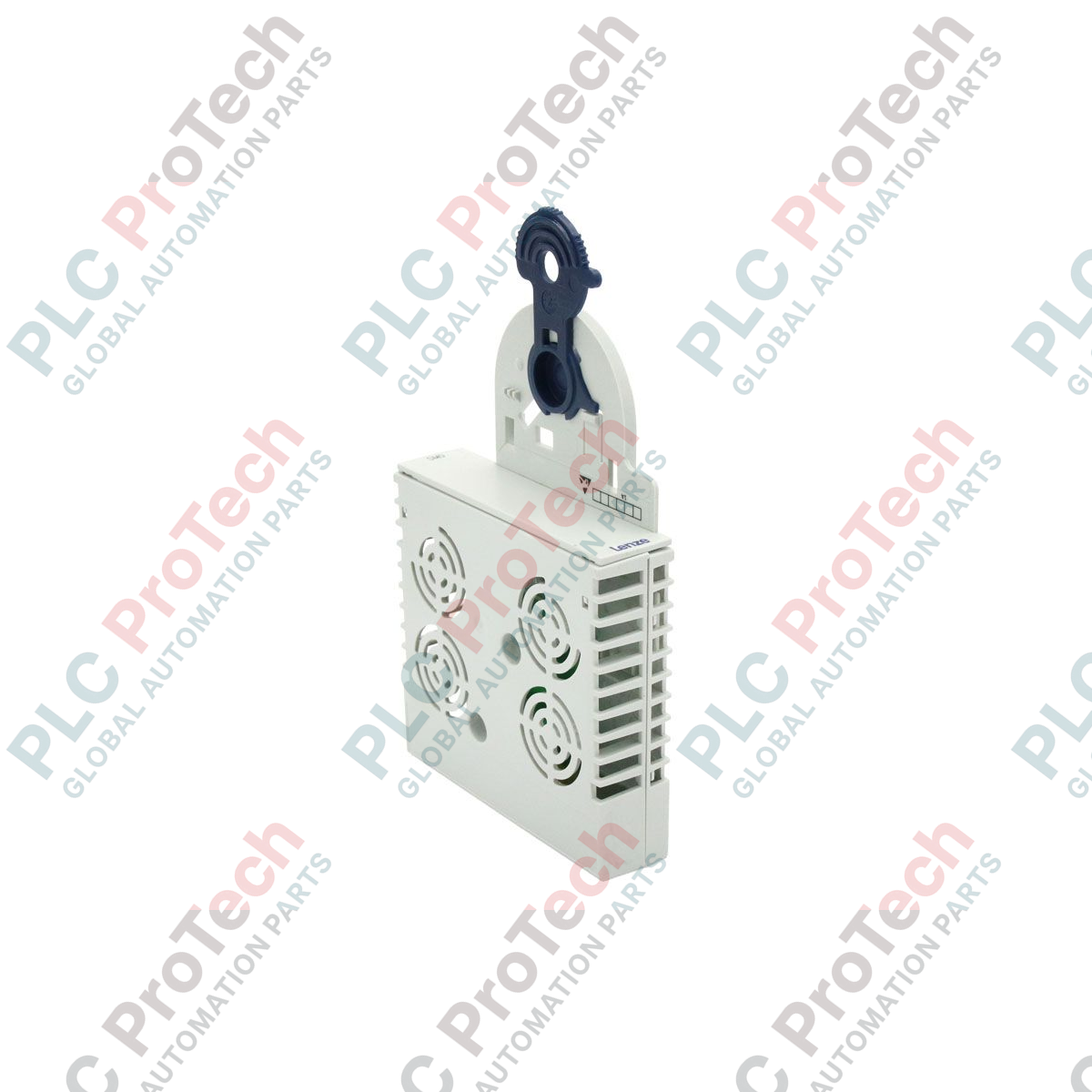

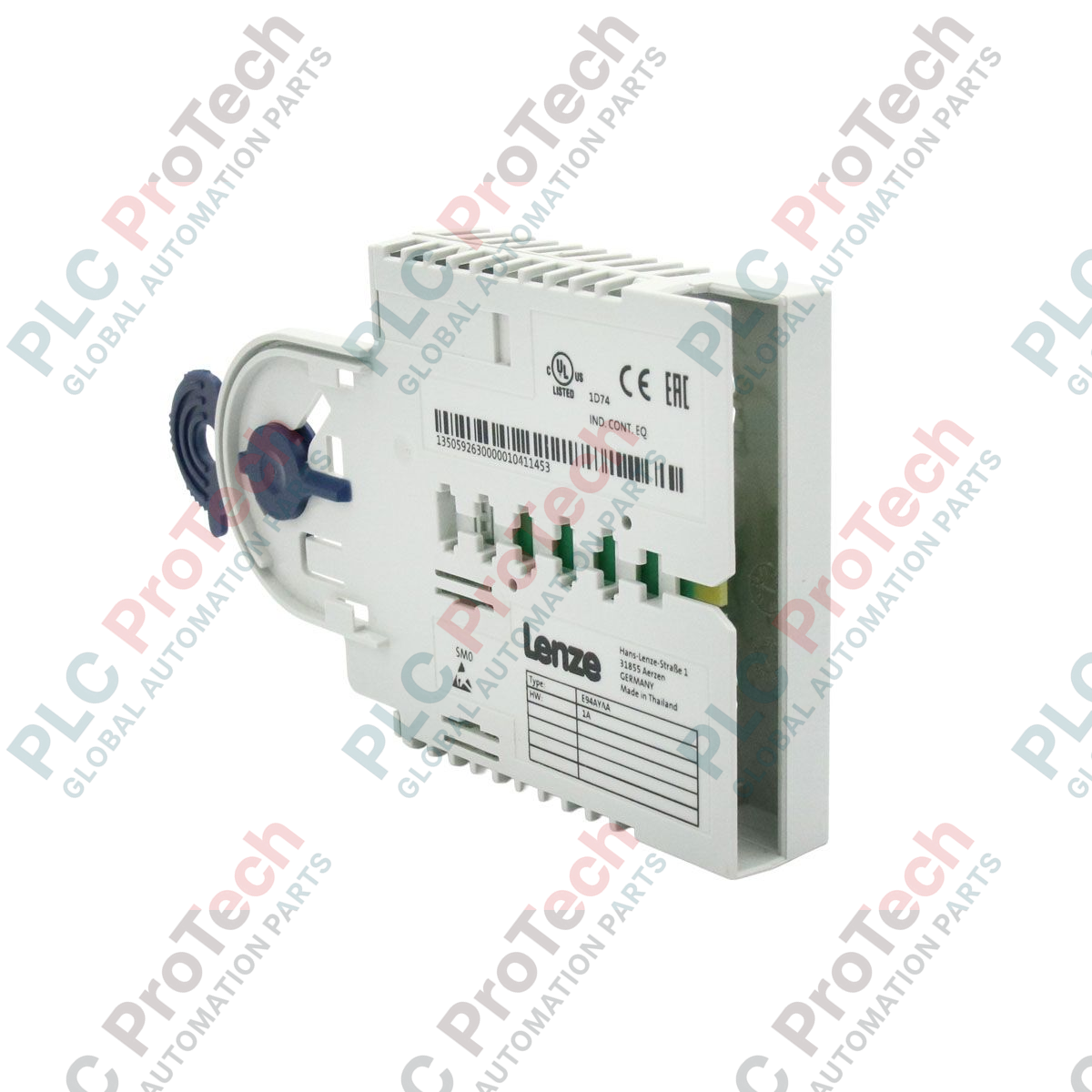

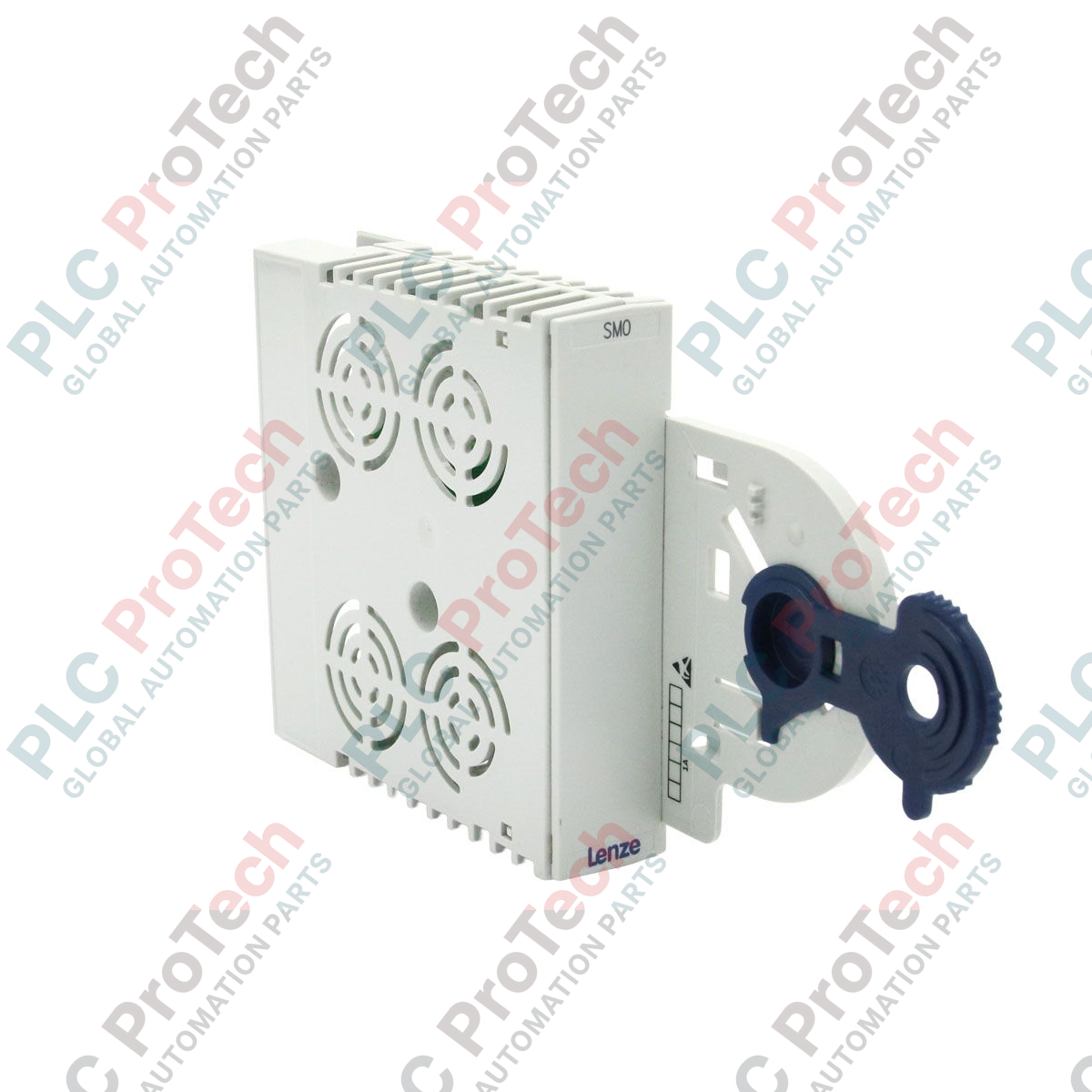

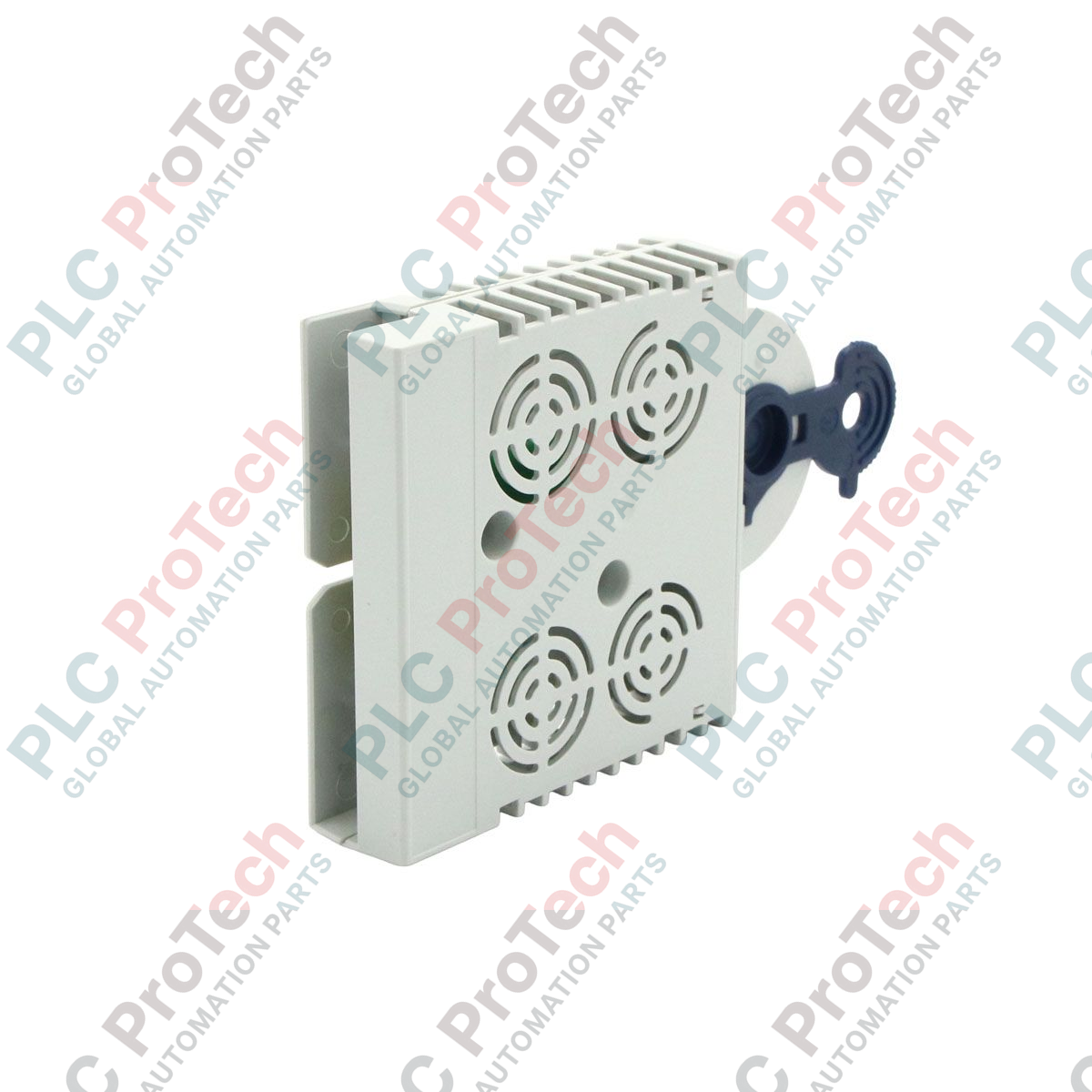

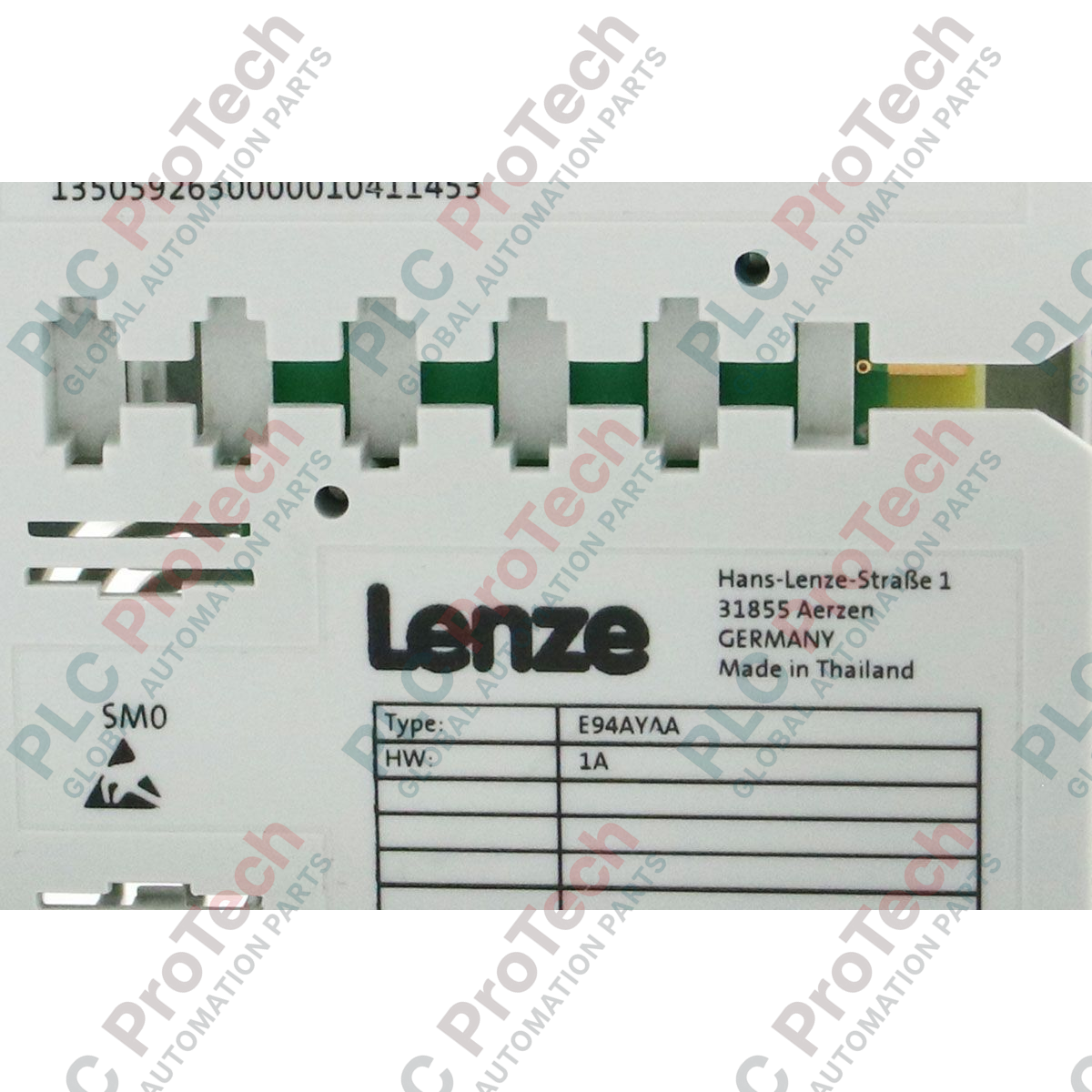

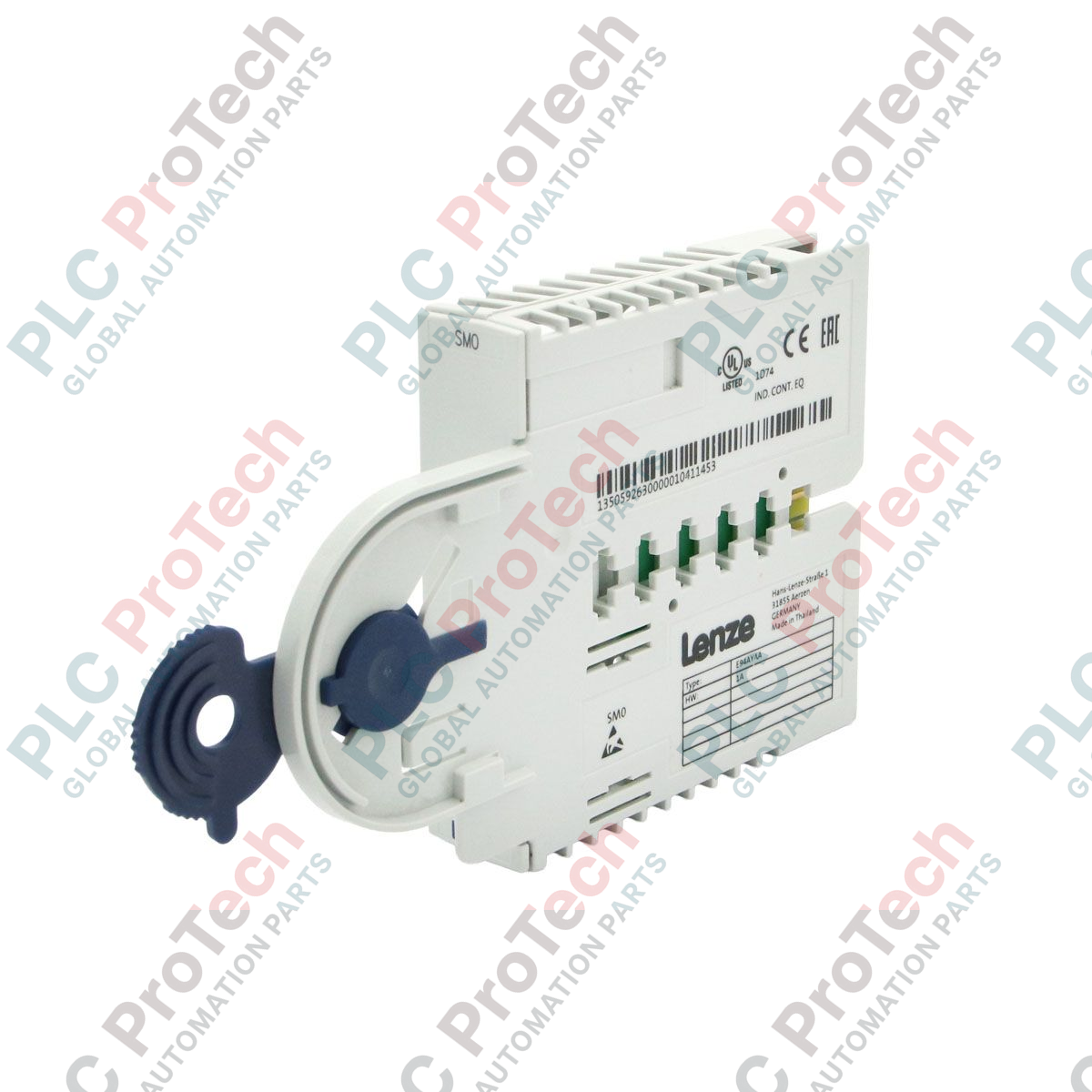

E94AYAA Lenze 9400 Series, zintegrowany moduł sterowania bezpieczeństwem

Opis produktu

Moduł  E94AYAA (E94AYAA) to wysokiej integralności moduł sterowania bezpieczeństwem, opracowany specjalnie do systemu serwonapędów Lenze serii 9400. Moduł ten pełni funkcję podstawowego interfejsu sprzętowego do wdrażania lokalnych funkcji bezpieczeństwa, zapewniając możliwość doprowadzenia maszyn do bezpiecznego stanu w sytuacji awaryjnej lub podczas prac konserwacyjnych. Zaprojektowany z myślą o krytycznych zastosowaniach przemysłowych moduł  E94AYAA zapewnia funkcję „Safe Torque Off” (STO), która uniemożliwia napędowi generowanie momentu obrotowego bez odłączania zasilania sieciowego. Ten produkowany w Niemczech moduł jest niezbędny do zapewnienia zgodności z międzynarodowymi normami bezpieczeństwa (takimi jak EN ISO 13849-1 i SIL 3), umożliwiając osobom odpowiedzialnym za produkcję utrzymanie wysokiego poziomu bezpieczeństwa przy jednoczesnym ograniczeniu przestojów związanych ze sprzętem oraz ochronie personelu i cennych zasobów automatyki.

Konfiguracja techniczna

Moduł  E94AYAA zaprojektowano jako wtykowy moduł funkcjonalny, który integruje się bezpośrednio z dedykowanym gniazdem bezpieczeństwa serwonapędu serii 9400. Jego architektura opiera się na redundancji dwukanałowej, wymaganej do uzyskania wysokich poziomów bezpieczeństwa. Moduł wyróżnia się bardzo kompaktową i lekką konstrukcją — waży zaledwie 0,06 kg, co umożliwia sprawny montaż bez zmiany gabarytów napędu. Ułatwia bezpośrednie podłączenie urządzeń bezpieczeństwa, takich jak przyciski zatrzymania awaryjnego, kurtyny świetlne lub blokady bezpieczeństwa. Sprzęt można testować, a moduł monitoruje się pod kątem wewnętrznych usterek, przekazując w czasie rzeczywistym informacje zwrotne do jednostki sterującej napędu, aby zapewnić stałą dostępność funkcji bezpieczeństwa, gdy jest wymagana.

Dane techniczne

Najczęściej zadawane pytania techniczne

Czy moduł E94AYAA wymaga dodatkowego oprogramowania do aktywacji funkcji bezpieczeństwa?

Podstawowa funkcja STO modułu  E94AYAA jest realizowana sprzętowo. Parametry bezpieczeństwa napędu należy jednak skonfigurować za pomocą oprogramowania Lenze L-force Engineer, aby zapewnić zgodność diagnostycznych informacji zwrotnych i logiki ponownego uruchomienia z konkretnymi procedurami bezpieczeństwa maszyny.

Czy mogę użyć modułu E94AYAA zamiast starszego systemu przekaźników bezpieczeństwa?

Chociaż moduł  E94AYAA zapewnia funkcję bezpieczeństwa na poziomie napędu, zazwyczaj stanowi część większego łańcucha bezpieczeństwa. Eliminuje potrzebę stosowania styczników bezpieczeństwa dużej mocy przed napędem, ale nadal musi być wyzwalany przez certyfikowany sterownik bezpieczeństwa lub obwód zatrzymania awaryjnego ze stykiem bezpotencjałowym.

Jaki jest wpływ usterki wykrytej wewnątrz modułu E94AYAA?

Jeśli moduł wykryje wewnętrzną awarię sprzętową lub rozbieżność między kanałami, natychmiast wywoła „stan bezpieczny” (blokując wyjście napędu) i zasygnalizuje usterkę na wyświetlaczu napędu. Napędu nie można ponownie uruchomić do czasu usunięcia usterki i zresetowania obwodu bezpieczeństwa.

Wytyczne dotyczące projektowania i montażu

Okablowanie dwukanałowe i redundancja:

Aby osiągnąć poziom PL e lub SIL 3, moduł  E94AYAA musi być podłączony w konfiguracji dwukanałowej. Obejmuje to zastosowanie dwóch oddzielnych sygnałów sterujących 24 VDC. W przypadku użycia sygnału jednokanałowego poziom bezpieczeństwa całego systemu zostanie znacznie obniżony (zazwyczaj do PL c lub SIL 1), co może nie spełniać wymagań bezpieczeństwa dotyczących konkretnej maszyny.

Obsługa i ochrona przed wyładowaniami elektrostatycznymi:

Podobnie jak wszystkie moduły rozszerzeń serii 9400, moduł  E94AYAA jest wrażliwy na wyładowania elektrostatyczne. Przed instalacją należy całkowicie wyłączyć napęd i rozładować obwód pośredniczący prądu stałego. Podczas montażu należy używać opaski antystatycznej, aby zapobiec uszkodzeniu wrażliwych obwodów logicznych monitorujących pętle sprzężenia zwrotnego bezpieczeństwa.

Walidacja i testy sprawdzające:

Po zainstalowaniu modułu  E94AYAA funkcja bezpieczeństwa MUSI zostać zwalidowana przez wykwalifikowanego technika. Obejmuje to wyzwolenie obwodu bezpieczeństwa i sprawdzenie, czy napęd przechodzi w stan „Safe Torque Off” oraz czy silnika nie można ponownie uruchomić, gdy polecenie bezpieczeństwa pozostaje aktywne. Wyniki tego testu należy udokumentować w dokumentacji bezpieczeństwa maszyny i powtarzać w regularnych odstępach podczas konserwacji.
