Foxboro

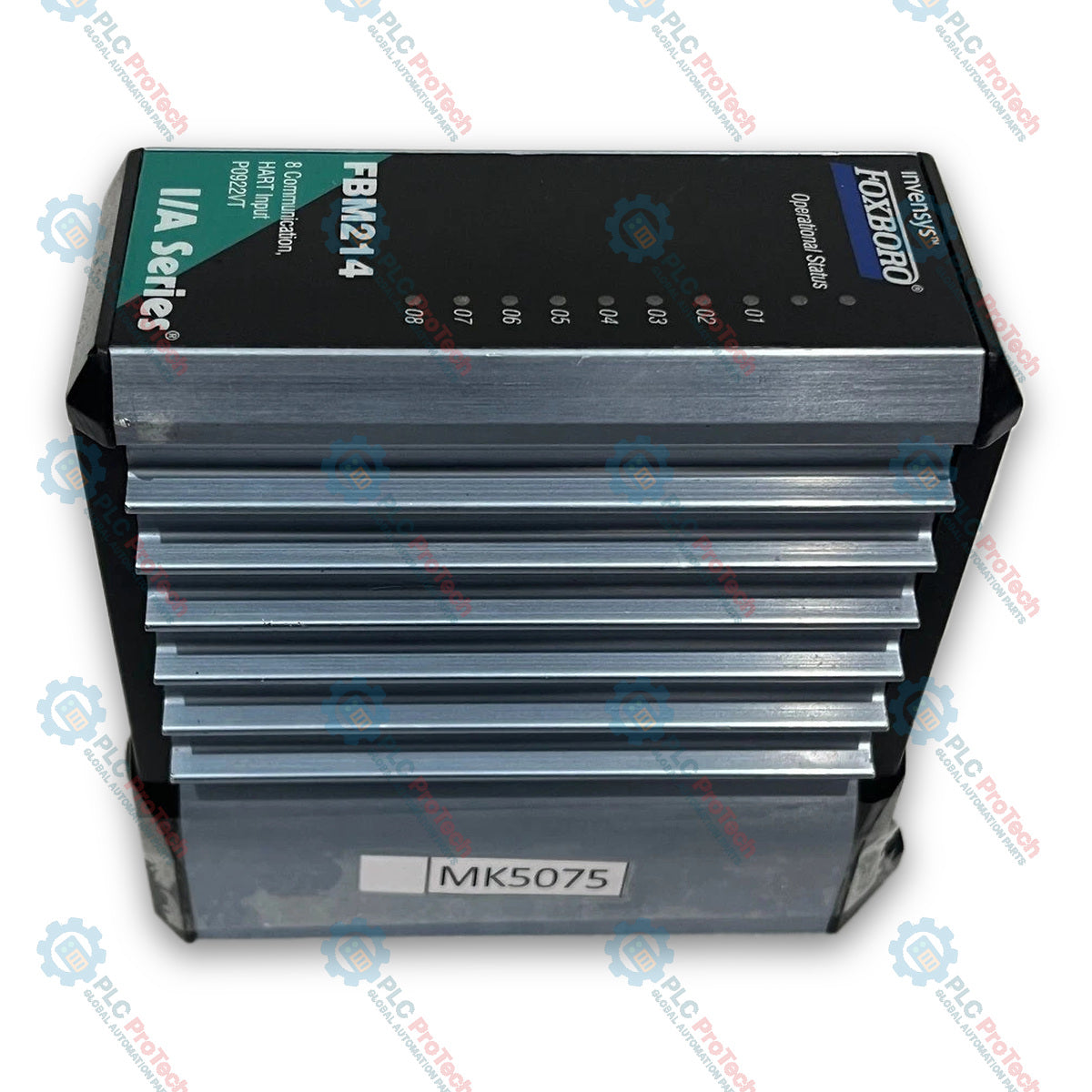

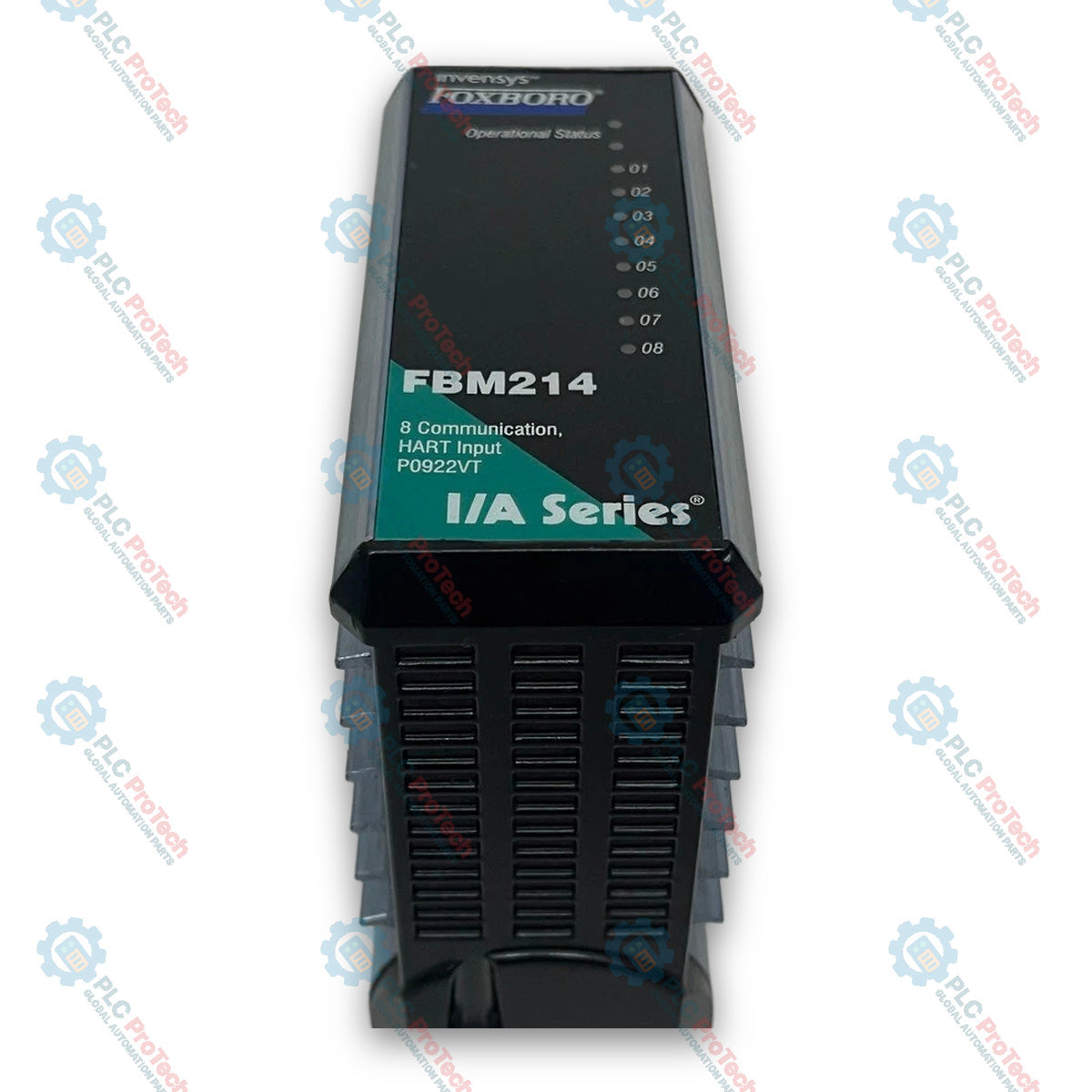

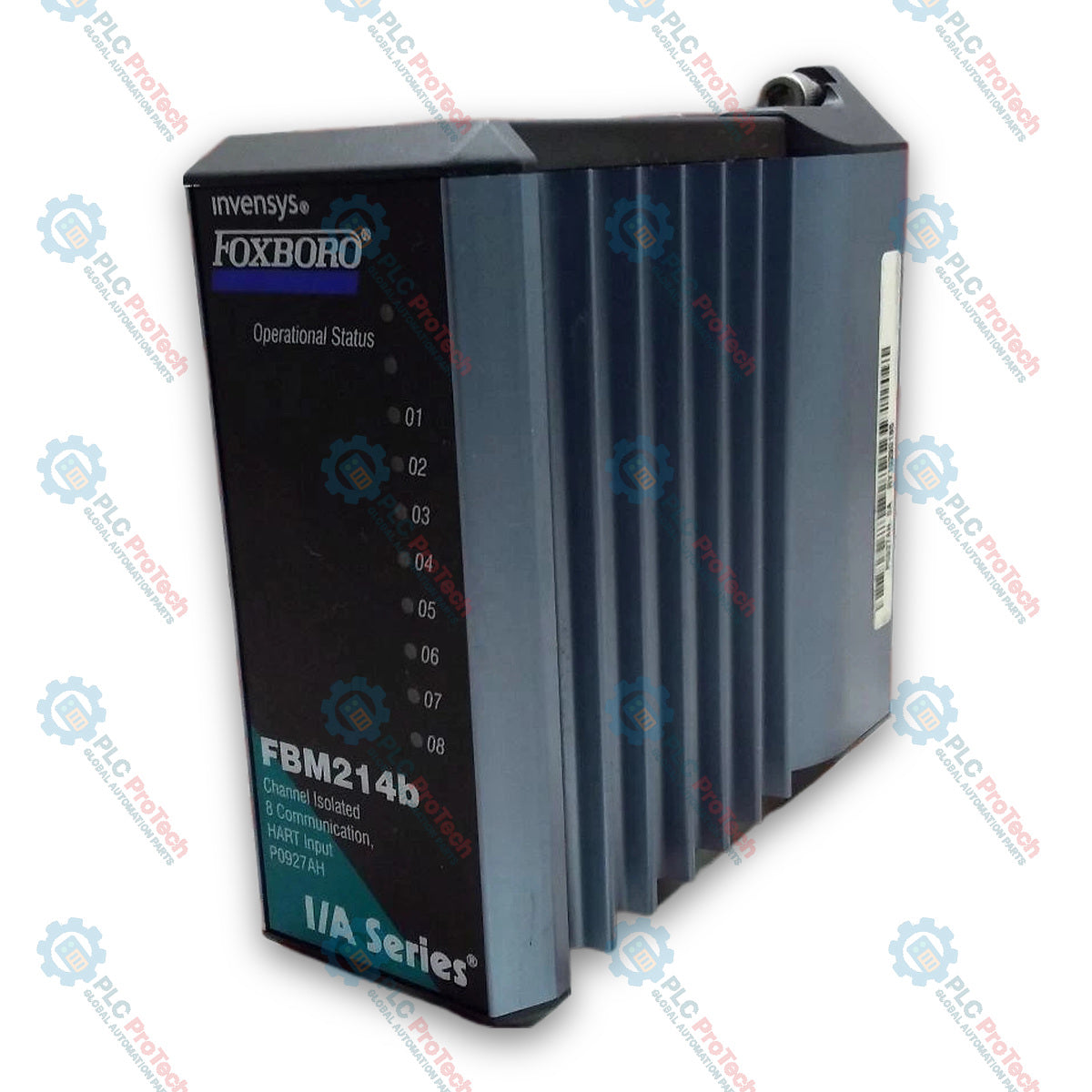

Moduł wejściowy interfejsu komunikacyjnego HART Foxboro FBM214 serii I/A

SKU FBM214

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Foxboro

  • Product No.: FBM214

  • Country of origin:Francja

  • Product Type: Moduł interfejsu wejściowego komunikacji HART

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 284g

  • Dimensions: 45 mm x 102 mm x 104 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Opis

Foxboro FBM214 to analogowy moduł wejściowy HART przeznaczony do zastosowań związanych ze sterowaniem procesami i interfejsami w systemie I/A Series. Moduł FBM214 zawiera osiem grupowo izolowanych analogowych kanałów wejściowych, z których każdy obsługuje standardowy analogowy sygnał 4 do 20 mA lub cyfrowy sygnał HART Frequency Shift Keying (FSK) nałożony na analogowe wejście 4 do 20 mA. Każdy kanał jest wyposażony w dedykowany modem FSK, który umożliwia dwukierunkową komunikację cyfrową z podłączonymi urządzeniami polowymi HART z szybkością 1200 bodów. Zintegrowany przetwornik Sigma-Delta zapewnia rozdzielczość 15 bitów i aktualizuje wartości wejść analogowych dla wszystkich kanałów co 100 ms. Moduł pełni funkcję hosta urządzeń polowych komunikacji HART, obsługując transfery cyfrowych komunikatów punkt-punkt w trybie master/slave z szybkością 2 komunikatów na sekundę, zgodnie z protokołem HART w wersji 6. Interfejs modułu wykorzystuje redundantną magistralę Fieldbus 2 Mb/s i zapewnia wspólne, izolowane wewnętrzne zasilanie 24 V DC dla urządzeń zasilanych z pętli, z opcjami konfiguracji zasilania zewnętrznego przy użyciu modułu Cable Balun.

Funkcje

  • Osiem grupowo izolowanych kanałów wejściowych obsługujących standardowe sygnały 4 do 20 mA lub nałożone cyfrowe sygnały HART FSK.
  • Dedykowany modem FSK dla każdego kanału wejściowego, umożliwiający dwukierunkową komunikację cyfrową z urządzeniami HART.
  • Wbudowany przetwornik analogowo-cyfrowy Sigma-Delta zapewniający rozdzielczość 15 bitów i częstotliwość aktualizacji 100 ms na kanał.
  • Izolacja galwaniczna wszystkich 8 kanałów wejściowych od uziemienia i układów logicznych modułu.
  • Obsługa komunikacji master/slave zgodnej z protokołem HART w wersji 6, z szybkością 1200 bodów i asynchroniczną transmisją półdupleksową.
  • Podwójna komunikacja za pośrednictwem redundantnej magistrali Fieldbus 2 Mb/s, ścieżka A i ścieżka B.
  • Zintegrowany, izolowany zasilacz 24 V DC do zasilania przetworników polowych we wszystkich kanałach.
  • Kompaktowa, wytrzymała obudowa z ekstrudowanego aluminium, przeznaczona do montażu w trudnych warunkach środowiskowych klasy G3.
  • Diody elektroluminescencyjne (LED) na panelu przednim do wizualnego monitorowania stanu pracy i aktywności komunikacji kanałów.

Zastosowania

  • Interfejs dla przetworników polowych obsługujących HART (temperatury, ciśnienia, przepływu, poziomu).
  • Monitorowanie sterowania procesem wymagające pozyskiwania analogowych sygnałów wejściowych 4 do 20 mA o wysokiej dokładności.
  • Integracja z rozproszonym systemem sterowania za pośrednictwem redundantnych sieci Fieldbus 2 Mbps.
  • Połączenia przewodów obiektowych w obszarach zagrożonych wybuchem z wykorzystaniem powiązanych aparatów i obwodów nieiskrobezpiecznych.

Informacje dotyczące zamawiania

Numer części Opis
P0922VT Moduł interfejsu wejściowego komunikacji HART FBM214
P0903SV Moduł balunowy kabla CBM-4 (4 baluny)
P0916BX Zespół zakończeniowy, PVC, zaciski sprężynowe
P0926EA Zespół zakończeniowy, poliamid (PA), zaciski sprężynowe
P0926TD Zespół zakończeniowy, PVC, zaciski z końcówkami oczkowymi

Specyfikacje techniczne

Parametr Specyfikacja
Producent Foxboro / Invensys
Model FBM214
Numer części P0922VT
Liczba kanałów 8 kanałów odizolowanych grupowo
Obsługiwany protokół Protokół HART v6
Typy sygnałów wejściowych Standardowy analogowy sygnał 4 do 20 mA; cyfrowy HART FSK nałożony na sygnał 4 do 20 mA
Szybkość komunikacji 1200 bodów (urządzenie obiektowe HART); 2 komunikaty na sekundę
Konwersja A/C Przetwornik sigma-delta
Rozdzielczość 15 bitów
Częstotliwość aktualizacji 100 ms
Czas całkowania 500 ms
Dokładność ±0,03% pełnej skali (w tym nieliniowość)
Współczynnik temperaturowy 50 ppm/degC
Rezystor pomiarowy wejścia 61,9 Ω nominalnie
Całkowita rezystancja wejściowa Minimum 280 Ω
Tłumienie sygnału w trybie wspólnym >100 dB przy 50 lub 60 Hz
Tłumienie sygnału w trybie normalnym >35 dB przy 50 lub 60 Hz
Napięcie zgodności Minimum 18 V dc przy 20,5 mA
Wewnętrzne zasilanie pętli 24 V dc ±10% wspólne źródło zasilania
Zakres napięcia wejściowego modułu 24 V dc ±5% (redundantne)
Pobór mocy modułu Maksymalnie 7 W
Rozpraszanie ciepła przez moduł Maksymalnie 4 W
Napięcie izolacji 600 V ac przyłożone przez 1 minutę między kanałami odizolowanymi grupowo a uziemieniem
Komunikacja Fieldbus Redundantna magistrala Fieldbus modułu 2 Mbps
Temperatura pracy (moduł) -20 do +70 degC (-4 do +158 degF)
Temperatura przechowywania -40 do +70 degC (-40 do +158 degF)
Wilgotność względna 5 do 95% (bez kondensacji)
Wysokość eksploatacyjna -300 do +3000 m (-1000 do +10 000 stóp)
Zanieczyszczenie Klasa G3 (trudne warunki) zgodnie z normą ISA S71.04
Wibracje 7,5 m/s2 (0,75 g) w zakresie od 5 do 500 Hz
Wymiary modułu (wys. x szer. x gł.) 102 mm x 45 mm x 104 mm (4 cale x 1,75 cala x 4,11 cala)
Wysokość z występami 114 mm (4,5 cala)
Masa modułu około 284 g (10 oz)

Połączenia/interfejsy

Styk złącza / zacisk Funkcja
Złącze magistrali obiektowej płyty bazowej Redundantne połączenie magistrali obiektowej 2 Mb/s, ścieżka A i ścieżka B
Złącze zasilania płyty bazowej Redundantne, niezależne złącze zasilania 24 V DC
Obiektowe złącze płyty bazowej 25-stykowe męskie złącze D-subminiaturowe do zespołu zaciskowego
3-poziomowa listwa zaciskowa TA Połączenia okablowania obiektowego (zacisk śrubowy lub końcówka oczkowa) dla 8 kanałów

Wytyczne instalacji

  • Montaż: Zamontuj moduł na modułowej płycie bazowej (warianty 4- lub 8-gniazdowe). Płytę bazową można zamontować na szynie DIN 32 mm lub 35 mm (poziomo/pionowo) albo poziomo w szafie 19-calowej.
  • Okablowanie obiektowe: Sygnały obiektowe należy podłączać za pomocą zespołu zaciskowego (TA) montowanego na szynie DIN, połączonego z obiektowym złączem płyty bazowej kablem przyłączeniowym typu 1.
  • Konfiguracje zasilania: W przypadku zewnętrznego zasilania dwóch lub większej liczby pętli ze wspólnego źródła należy zainstalować moduł Cable Balun (CBM-4) w każdej pętli, aby zapobiec przesłuchom i zachować równowagę linii sygnałowej.
  • Wymiana podczas pracy: Moduł umożliwia wyjmowanie i wymianę bez zakłócania okablowania urządzeń obiektowych, zasilania ani systemowych kabli komunikacyjnych.
  • Kalibracja: Kalibracja eksploatacyjna modułu ani jego zespołu zaciskowego nie jest wymagana.

Zgodność i certyfikaty

  • Europejska dyrektywa EMC 89/336/EWG: EN 50081-2 Emisja, EN 50082-2 Odporność, EN 61326 Załącznik A (poziomy przemysłowe), CISPR 11 Klasa A.
  • Normy odporności IEC: IEC 61000-4-2 (ESD), IEC 61000-4-3 (pole promieniowane), IEC 61000-4-4 (EFT/impuls), IEC 61000-4-5 (udar), IEC 61000-4-6 (przewodzone), IEC 61000-4-8 (pole magnetyczne).
  • Wpis UL / UL-C: Przeznaczony do obudów klasy I, grup A-D, dział 2, T4; aparatura towarzysząca do nieiskrzących obwodów komunikacyjnych.
  • ATEX / CENELEC (DEMKO): Certyfikat EEx nA IIC T4 do stosowania w strefie 2 zagrożonej wybuchem zgodnie z dyrektywą 94/9/WE.
  • Europejska dyrektywa niskonapięciowa: 73/23/EWG.

FAQ

Ile kanałów HART obsługuje moduł?

Moduł zapewnia osiem grupowo izolowanych analogowych kanałów wejściowych obsługujących sygnały od 4 do 20 mA lub nałożone sygnały HART.

Jakie opcje zasilania są dostępne dla przetworników obiektowych?

Moduł zawiera wewnętrzny zasilacz 24 V DC lub umożliwia podłączenie zewnętrznego wspólnego zasilania.

Czy w przypadku korzystania z zewnętrznego zasilania wymagany jest moduł Cable Balun?

Moduł Cable Balun jest wymagany, gdy wspólne zewnętrzne źródło zasilania zasila dwa lub więcej kanałów, aby zapobiec przesłuchom.
