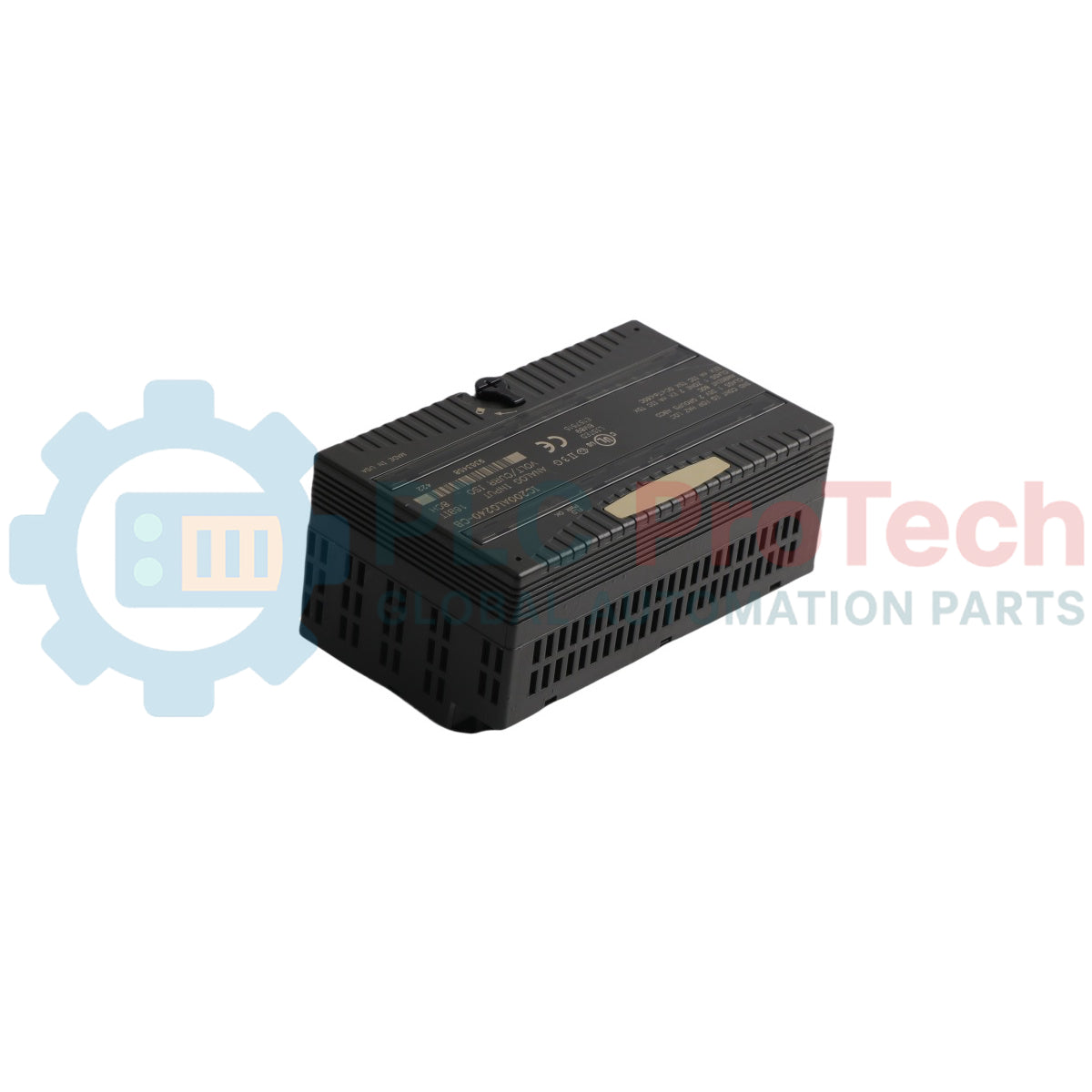

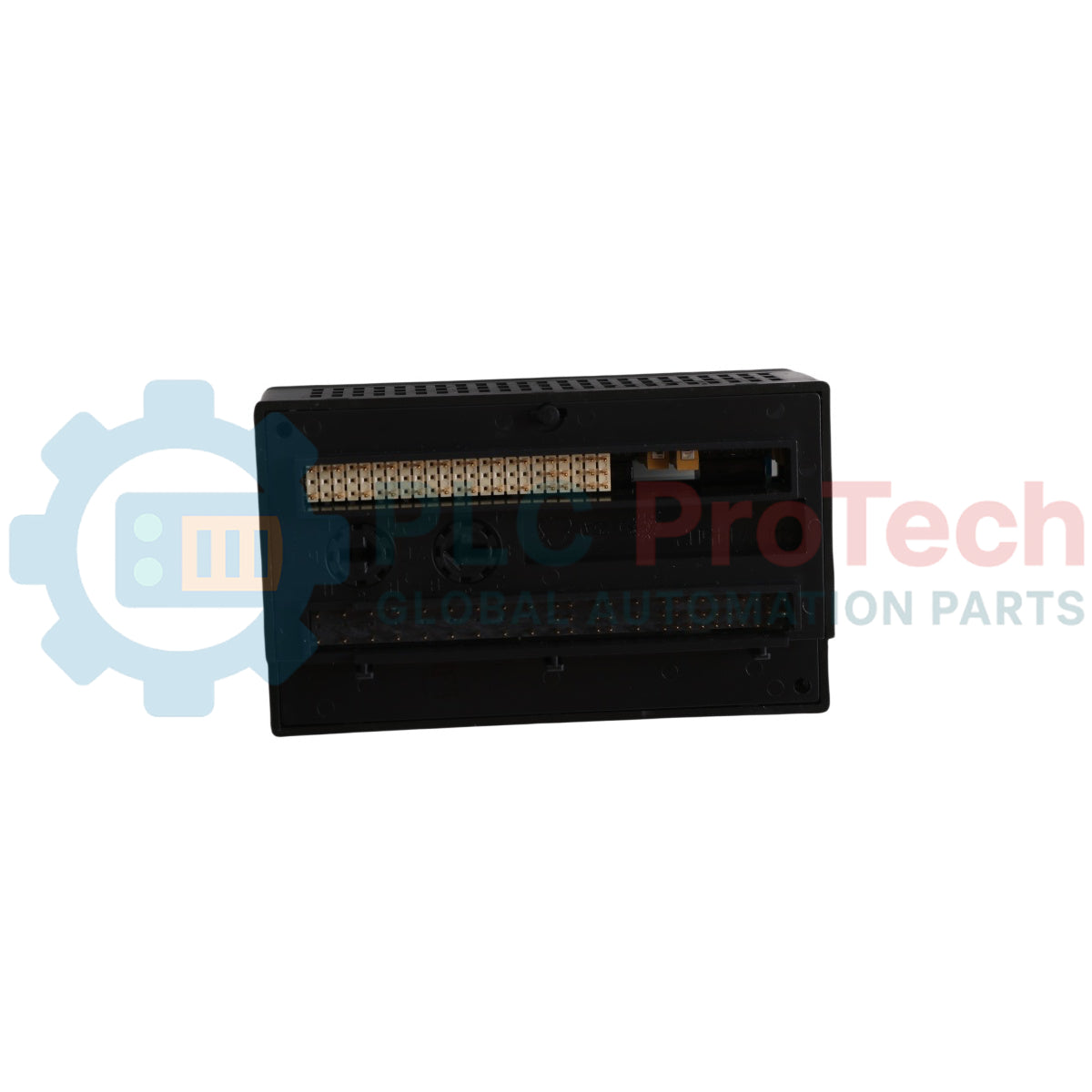

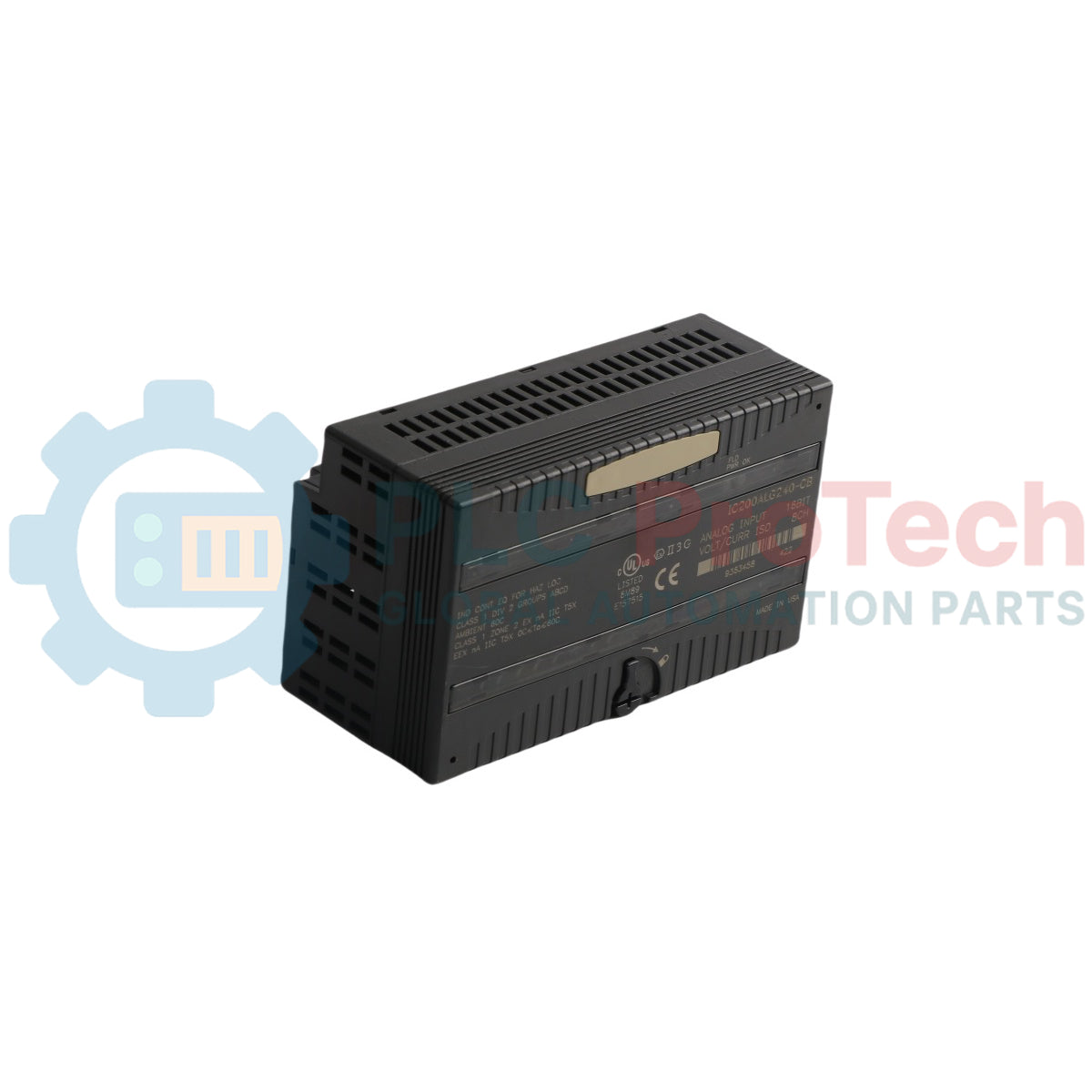

8-kanałowy analogowy moduł wejściowy GE Fanuc VersaMax IC200ALG240

Opis produktu

Moduł IC200ALG240 (IC200-ALG-240) jest wysokowydajnym, 8-kanałowym modułem wejść analogowych przeznaczonym dla rodziny I/O GE VersaMax. Moduł ten został zaprojektowany do współpracy z polowymi urządzeniami opartymi na napięciu, zapewniając jednobiegunowy zakres wejściowy od 0 do +10 VDC. Jest niezbędnym elementem do pozyskiwania danych z różnych czujników, takimi jak przetworniki ciśnienia, przepływomierzami, oraz czujnikami poziomu, które generują standardowe sygnały napięciowe. Dzięki rozdzielczości 12 bitów jego IC200ALG240 zapewnia precyzję wymaganą do ogólnego monitorowania i sterowania procesami przemysłowymi. Modułowa, jego kompaktowa konstrukcja ułatwia tworzenie zdecentralizowanych architektur I/O, umożliwiając wydajne pozyskiwanie danych w zastosowaniach od automatyki budynkowej po sterowanie maszynami na hali produkcyjnej.

Konfiguracja techniczna

Moduł IC200ALG240 ma osiem niesymetrycznych kanałów wejściowych ze wspólnym przewodem powrotnym. Moduł wykorzystuje 12-bitowy przetwornik analogowo-cyfrowy (ADC), co przekształca sygnał 0-10 VDC na 4,000 zliczeń cyfrowych (0.0025 V na bit). Jako część ekosystemu VersaMax, moduł zatrzaskuje się na podstawie zaciskowej (sprzedawanej osobno), obsługując „stałe okablowanie” i konserwację podczas pracy. Moduł obejmuje aktywną diagnostykę monitorującą stan wewnętrznych obwodów oraz obecność wymaganego zasilania użytkownika 24 VDC. Diody LED na panelu przednim wskazują stan „OK” i „Zasilanie użytkownika”, zapewniając natychmiastowe wizualne potwierdzenie sprawności modułu.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Czy ten moduł wymaga zewnętrznego zasilania kanałów wejściowych?Tak. IC200ALG240 wymaga zewnętrznego zasilacza 24 VDC (zasilanie użytkownika) do obsługi układów konwersji analogowo-cyfrowej. Jeśli tego zasilania zabraknie, moduł zgłosi błąd „Utrata zasilania użytkownika”, a wszystkie dane wejściowe zostaną wyzerowane.

Czy mogę podłączyć do tego modułu czujniki prądowe (4-20 mA)?IC200ALG240 jest natywnie modułem wejść napięciowych. Aby odczytywać sygnały 4-20 mA, zwykle należy zastosować zewnętrzny precyzyjny rezystor 250 omów podłączony równolegle do zacisków wejściowych, aby przekształcić sygnał prądowy na sygnał 1-5 VDC, a najlepiej użyj dedykowanego modułu wejść prądowych, IC200ALG262.

Jaka jest częstotliwość aktualizacji 8 kanałów?Moduł charakteryzuje się wysoką wydajnością, aktualizując wszystkie osiem kanałów w około 2 ms. Dzięki temu nadaje się do procesów wymagających stosunkowo szybkich pętli sprzężenia zwrotnego, takich jak niektóre zadania monitorowania ciśnienia hydraulicznego lub położenia zaworu.

Przewodnik dotyczący inżynierii i instalacji

• Uziemienie i wspólny przewód powrotny: Ponieważ 8 kanałów ma wspólny przewód powrotny, upewnij się, że wszystkie czujniki obiektowe są zgodne z architekturą ze wspólnym uziemieniem. Jeśli czujniki wymagają izolacji galwanicznej między kanałami, aby zapobiec powstawaniu pętli uziemienia, należy użyć izolatorów sygnału lub izolowanego modułu wejść analogowych.

• Ekranowanie sygnałów napięciowych: Sygnały napięciowe są podatne na zakłócenia elektromagnetyczne (EMI). Zawsze używaj wysokiej jakości ekranowanego okablowania typu skrętka. Podłącz ekran do punktu uziemienia podstawy zaciskowej, a po stronie czujnika pozostaw go nieuziemionym, aby uniknąć tworzenia pętli uziemienia.

• Kodowanie podstawy zaciskowej: Podczas instalowania modułu, upewnić się, że podstawa zaciskowa jest prawidłowo zakodowana dla pozycji „Wejście analogowe”. Ta mechaniczna funkcja bezpieczeństwa zapobiega przypadkowemu włożeniu modułu innego typu, chroniąc wewnętrzną elektronikę układu IC200ALG240 przed nieprawidłowymi poziomami napięcia.
