General Electric

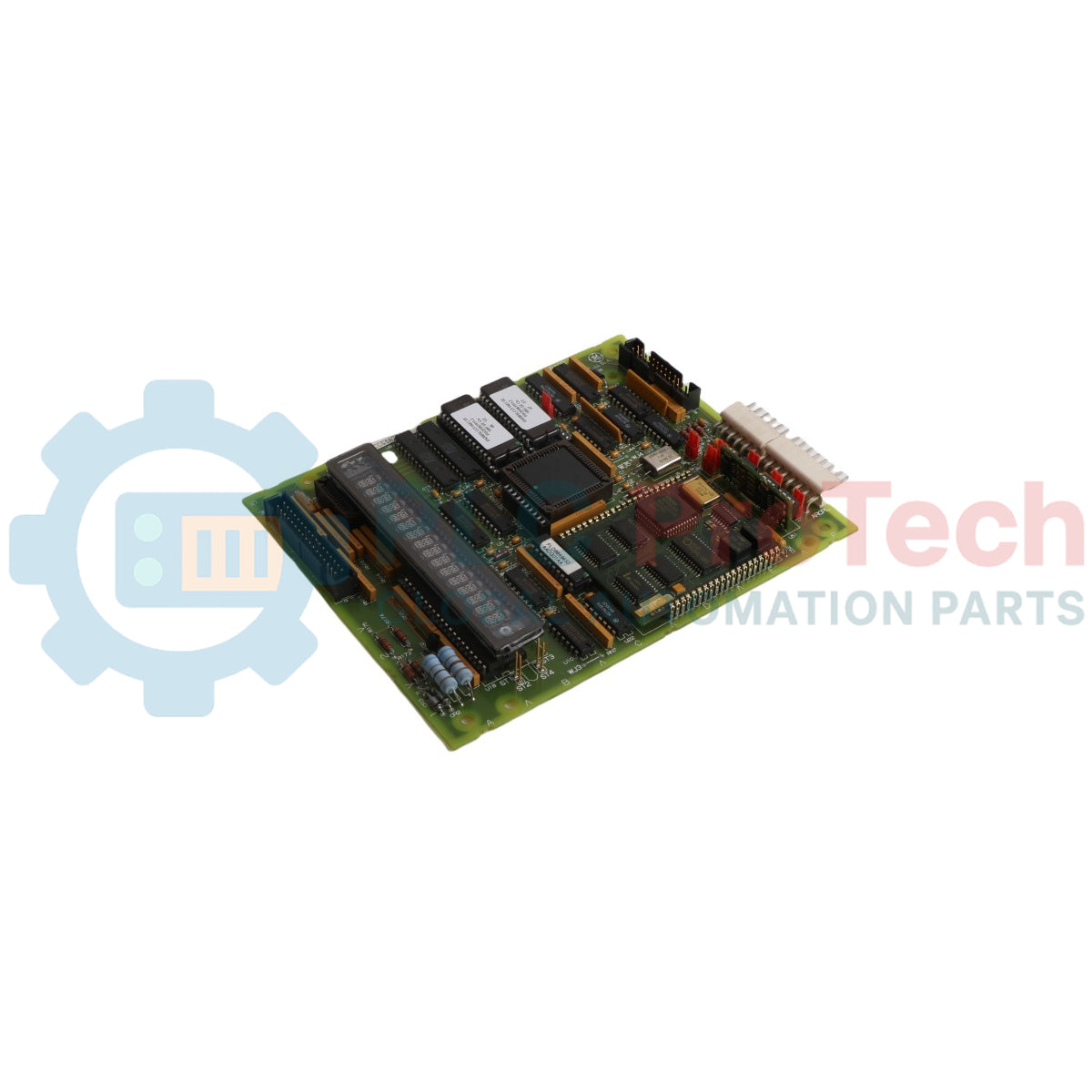

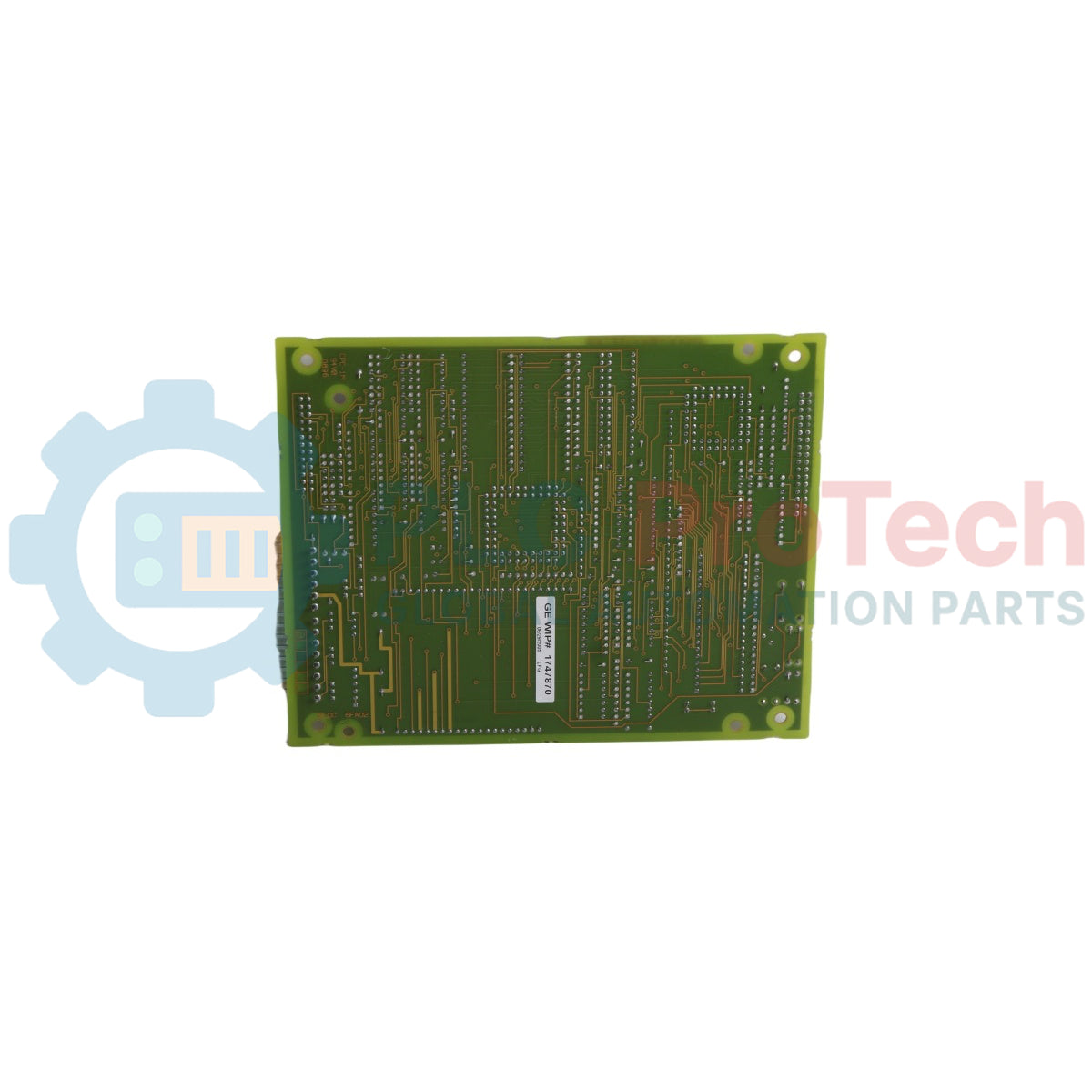

GE Mark V DS215SLCCG1AZZ01A płytka komunikacyjna LAN

SKU DS215SLCCG1AZZ01A

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric
  • Product No.: DS215SLCCG1AZZ01A
  • Origin Stany Zjednoczone
  • Product Type: Płyta komunikacyjna LAN
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.65 kg
  • Dimensions: 18 cm L × 13 cm W × 3 cm wysokości
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Ilość

Product Description

Opis produktu

Karta  DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) to wysokowydajna karta orkiestracji sieci, zaprojektowana dla systemów sterowania turbinami  Mark V firmy General Electric oraz ciężkich napędów przemysłowych. Działając pod funkcjonalnym skrótem  SLCC, ta lokalna karta przetwarzająca koordynuje złożoną telemetrię sieci lokalnej (LAN), zapewniając zintegrowaną płaszczyznę interfejsu dla wielkoskalowych maszyn przemysłowych. Kluczowa infrastruktura — w tym zakłady rafinacji ropy naftowej, elektrownie z układami gazowo-parowymi oraz wielkoskalowe morskie instalacje sprężarkowe — polega na karcie  DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) , aby utrzymywać nieprzerwane pętle komunikacyjne między głównym sterownikiem napędu a zewnętrznymi urządzeniami monitorującymi. Moduł, wyposażony zarówno w ścieżki izolowane, jak i nieizolowane, zarządza synchronicznymi przełączeniami węzłów w sieciach dwuprotokołowych. Ścisła separacja danych ogranicza indukowane zakłócenia linii, zapewnia synchronizację sieci o wysokiej integralności i zapobiega katastrofalnym utratom komunikacji prowadzącym do nieprogramowanych wyłączeń systemu oraz przestojów zakładu.

Podsystemy architektury i zestawienie wersji

Architektura komponentów i schemat oznaczeń karty sieciowej  DS215SLCCG1AZZ01A określają jej możliwości komunikacyjne oraz granice integracji sprzętowej.

  • Dwuprotokołowy silnik sterujący: Jego podstawą jest zintegrowany procesor sterowania LAN (LCP) umieszczony w pozycji U1. Ten węzeł procesorowy zarządza szybką transmisją danych w infrastrukturach sieciowych DLAN i ARCNET.

  • Moduły pamięci w gniazdach: Wykorzystują dwa niezależne, wymienne w terenie układy pamięci EPROM umieszczone w gniazdach U6 i U7, przechowujące pliki systemu operacyjnego LCP, w połączeniu z dedykowaną szybką pamięcią RAM umożliwiającą wymianę danych logiki napędu w czasie rzeczywistym.

  • Listwy interfejsów wielopunktowych: Zawierają pięć odrębnych gniazd połączeń o dużej gęstości: 2PL do dystrybucji scentralizowanego zasilania, 3PL do bezpośredniego połączenia z kartą sterowania napędem, 10PL do przewodów listwy zaciskowej, ARCPL do specjalistycznego routingu sygnałów sieciowych oraz KPPL do obsługi interfejsu ręcznej klawiatury.

  • Objaśnienie przyrostka funkcjonalnego: Końcowy ciąg alfanumeryczny jednoznacznie określa parametry wykonania zespołu: rodzinę funkcjonalną części  SLCC, kod standardowej powłoki konforemnej płytki drukowanej  G1, podstawową rewizję sprzętu  A, poziom funkcjonalnej aktualizacji inżynieryjnej  Z, indeks modyfikacji układu ścieżek  Z oraz identyfikator podklasy wariantu systemu  01A.

Specyfikacje techniczne

Indeks systemu Wskaźnik parametrów konstrukcyjnych
Oznaczenie modelu DS215SLCCG1AZZ01A
Producent marki General Electric (GE)
Linia systemu sterowania Systemy wzbudzenia napędu / Speedtronic Mark V
Klasyfikacja modułu Karta komunikacyjna lokalnej sieci komputerowej (LAN)
Skrót funkcjonalny Zespół SLCC
Główny węzeł przetwarzania Dedykowany procesor sterujący siecią LAN U1 (LCP)
Wbudowane protokoły danych Rozproszona sieć lokalna (DLAN) i ARCNET
Architektura przechowywania oprogramowania sprzętowego Dwa wymienne układy EPROM (pozycje U6 i U7)
Ochronna powłoka płytki drukowanej Standardowa powłoka konforemna klasy G1
Wymiary fizyczne 18 cm dł. × 13 cm szer. × 3 cm wys.
Masa wysyłkowa sprzętu 0,65 kg (1 funt, 7 uncji)
Zakres warunków pracy Temperatura otoczenia od 0 do 50°C
Kraj produkcji Stany Zjednoczone (USA)

Najczęściej zadawane pytania dotyczące integracji systemu i diagnostyki

Jaką konkretną funkcję terenową pełni zworka JP19 na płytce drukowanej DS215SLCCG1AZZ01A?

Zworka JP19 pełni funkcję fizycznego łącza routingu sprzętowego, które łączy wbudowany oscylator kwarcowy układu taktującego bezpośrednio z głównym procesorem sterującym siecią LAN. Zmiana położenia tej zworki podczas standardowej konserwacji modyfikuje synchronizację zegara mikroprocesora i natychmiast wyłącza komunikację sieciową.

Jak zespoły terenowe mogą zaktualizować podstawowe pliki systemu operacyjnego przechowywane na aktywnej karcie SLCC?

Podstawowe reguły oprogramowania przetwarzającego są zapisane w fizycznych, wymiennych układach EPROM umieszczonych w pozycjach U6 i U7. Aktualizacja parametrów oprogramowania sprzętowego lub wymiana uszkodzonych partycji systemu operacyjnego wymaga zastąpienia tych fizycznych układów scalonych jednostkami zaprogramowanymi fabrycznie, a nie uruchamiania cyfrowych narzędzi pobierania pamięci flash za pośrednictwem magistrali komunikacyjnej.

Jakie znaczenie mają podwójne, izolowane i nieizolowane obwody zintegrowane na płytce?

Karta łączy izolowane obwody dla zewnętrznych odgałęzień linii DLAN i ARCNET z nieizolowanymi obwodami logicznymi służącymi do komunikacji o ścisłym sprzężeniu z głównym modułem sterowania napędem. Izolowane ścieżki wykorzystują elementy ochrony galwanicznej, aby zapewnić, że zewnętrzne wyładowania atmosferyczne, zwarcia wysokiego napięcia lub zmiany pola elektrycznego wzdłuż magistrali sieciowej nie przedostaną się do magistrali komputera sterującego napędem.


Podręcznik inżynieryjny i instalacyjny

  • Wytyczne dotyczące ograniczania wyładowań elektrostatycznych:

    DS215SLCCG1AZZ01A zawiera gęsto upakowane procesory CMOS i ulotne ścieżki rejestrów, bardzo podatne na elektryczność statyczną. Kartę zamienną należy przechowywać w zamkniętej ochronnej torbie przewodzącej aż do chwili bezpośrednio poprzedzającej jej włożenie. Przed przystąpieniem do obsługi płytki technicy muszą podłączyć uziemioną opaskę antystatyczną do niepomalowanej stalowej szyny konstrukcyjnej panelu obudowy, a moduł chwytać wyłącznie za jego konstrukcyjną zewnętrzną krawędź z włókna szklanego, aby uniknąć kontaktu skóry z powierzchniowymi ścieżkami lutowniczymi.

  • Zasady zachowania i zakres dostosowywania zworek sprzętowych:

    Moduł zawiera ręczne zworki blokowe typu JP Berg oraz fabryczne zworki przewodowe (WJ), skupione głównie wzdłuż dolnego lewego kwadrantu podłoża płytki drukowanej. Zdecydowana większość tych konfigurowalnych elementów jest ustawiona na stałe lub trwale dostrojona w fabryce. Nie należy przestawiać, omijać ani przenosić żadnych styków ręcznych zworek względem ich pozycji bazowych określonych w dokumentacji, ponieważ nieprawidłowe konfiguracje spowodują błędne działanie diagnostyki systemu, wywołają niezgodność konfiguracji sprzętowej lub doprowadzą do niepowodzenia inicjalizacji systemu.

  • Wyrównanie i mocowanie przewodów połączeniowych:

    Podczas podłączania taśmowych przewodów między portami 2PL, 3PL, 10PL, ARCPL i KPPL przed ich połączeniem sprawdź osłony złączy pod kątem wygiętych styków. Prawidłowo wyrównaj klucze, aby uniknąć odwrotnego dopasowania styków. Upewnij się, że zintegrowane plastikowe zatrzaski blokujące całkowicie zatrzasnęły się na miejscu. Luźne gniazda taśmowych przewodów, poddawane ciągłym drganiom pokładu maszyny, powodują wysoką rezystancję styku, prowadząc do sporadycznego pogorszenia sygnału i gubienia pakietów sieciowych.
