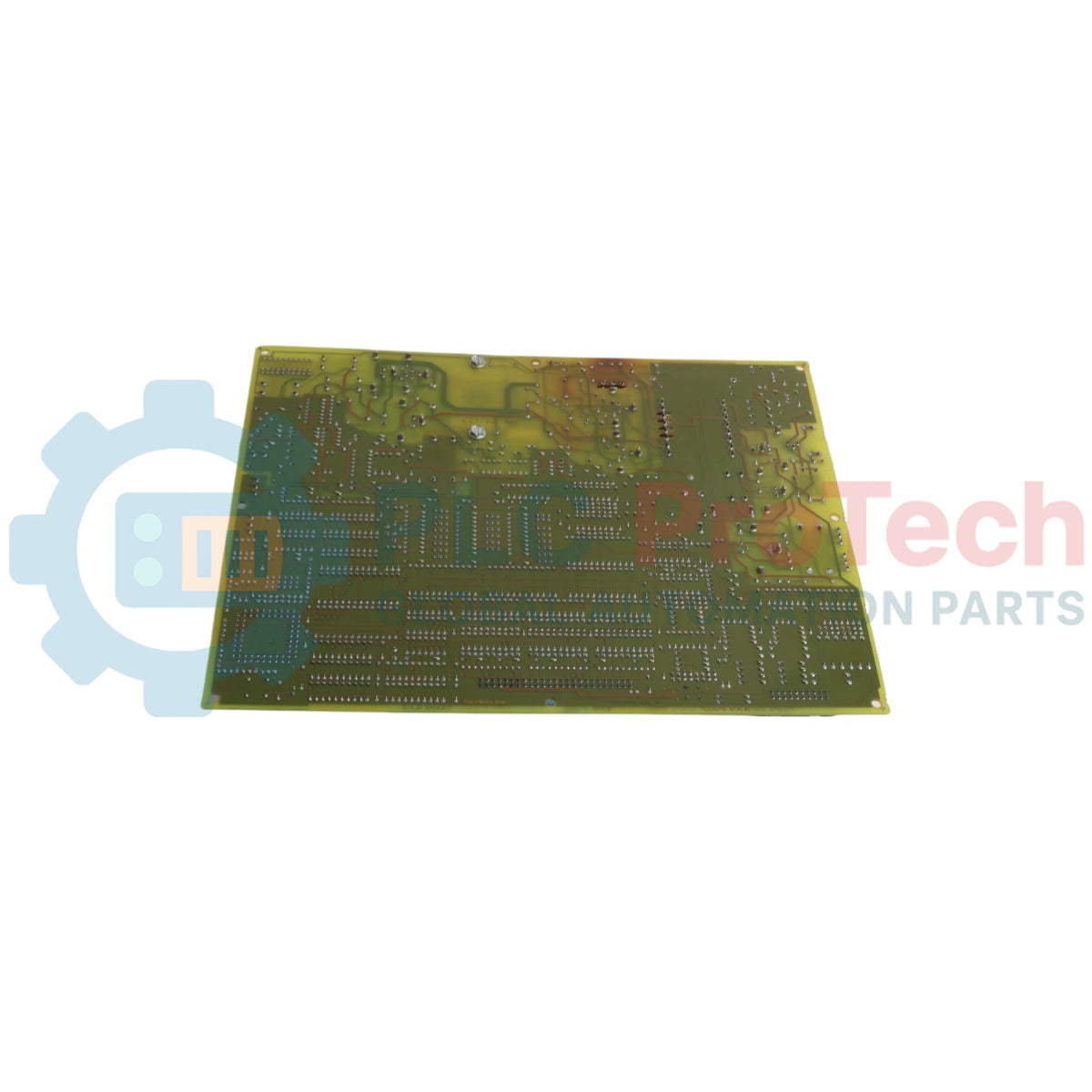

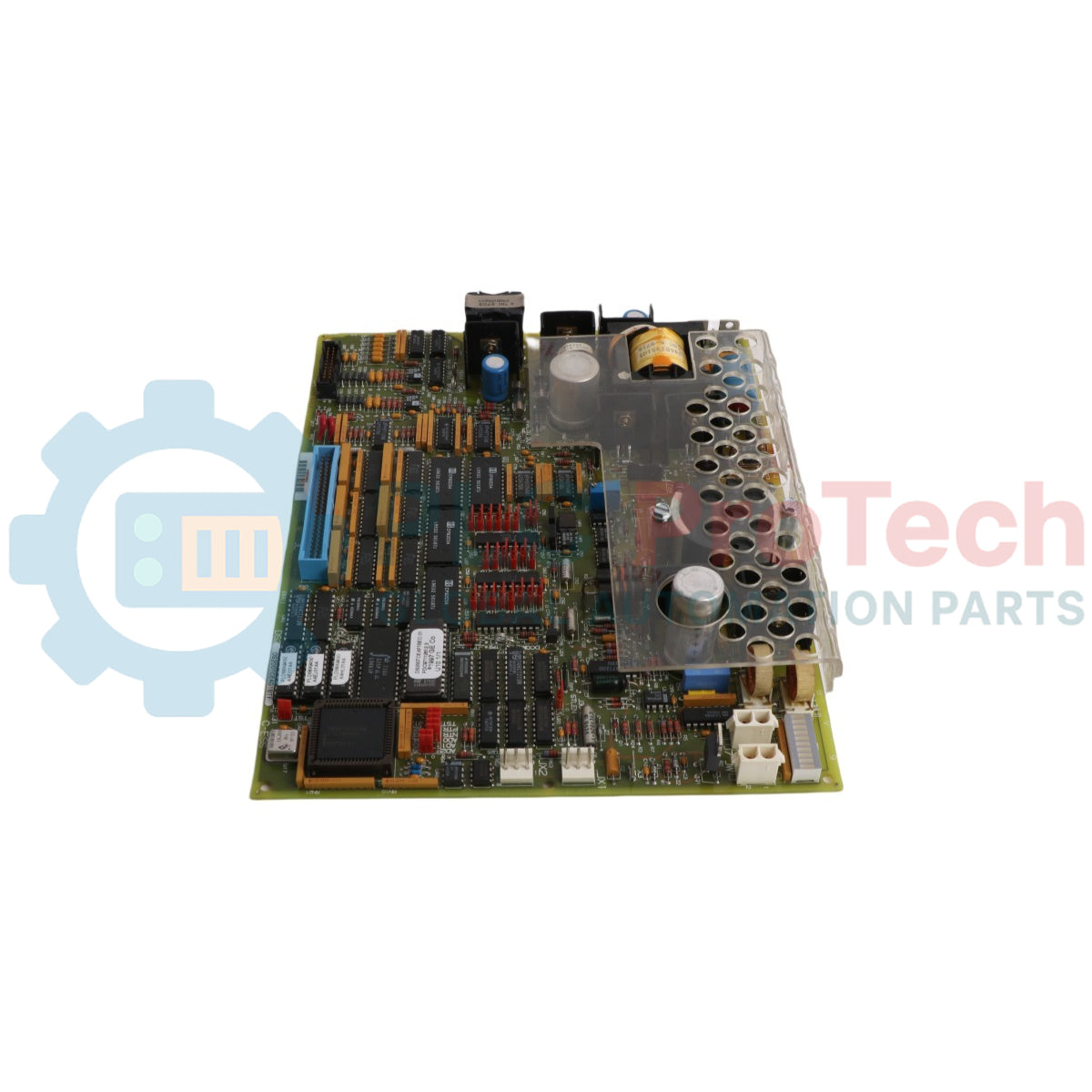

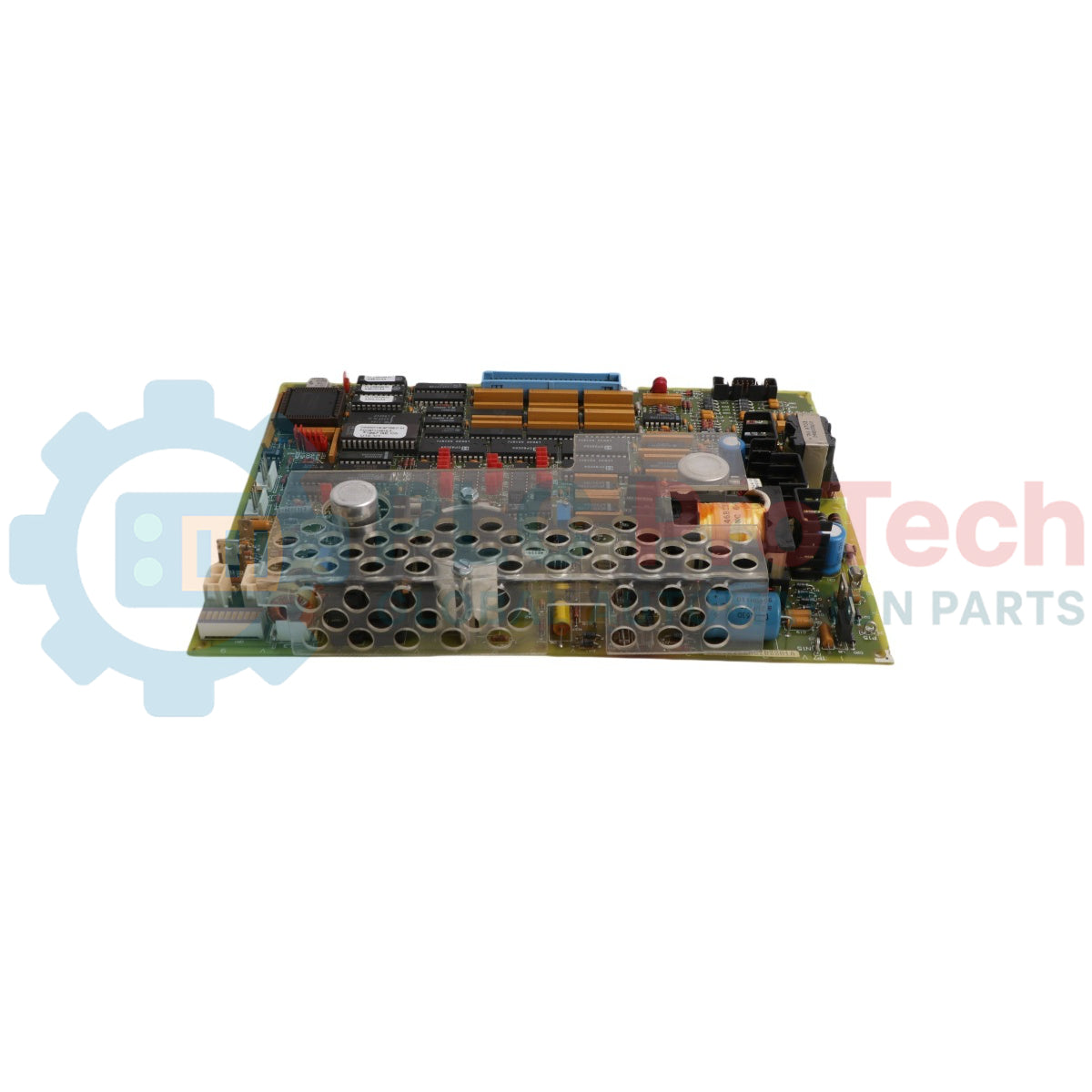

General Electric DS200TCEAG1BSF Mark V — płytka awaryjnego zabezpieczenia nadprędkościowego

SKU DS200TCEAG1BSF

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: DS200TCEAG1BSF

  • Country of origin:Stany Zjednoczone

  • Product Type: Karta awaryjnego zabezpieczenia przed nadmierną prędkością obrotową

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 650g

  • Dimensions: 280 mm x 180 mm x 35 mm (W x S x G)

  • Shipping port: Xiamen

  • Warranty: 12 months

Opis

Płyta DS200TCEAG1BSF została opracowana przez firmę General Electric dla serii systemów sterowania turbinami Mark V. Jako płyta awaryjnego zabezpieczenia przed nadmierną prędkością obrotową (w skrócie TCEA) ten moduł Grupy 1 jest zintegrowany z zespołami automatycznego sterowania napędami turbin wiatrowych, parowych lub gazowych. Płyta DS200TCEAG1BSF ma standardowy typ montażu oraz wyspecjalizowane wersje funkcjonalne i projektowe, rozwijając podstawową architekturę układu płyty nadrzędnej DS200TCEAG1.

Główną funkcją tej płyty jest przetwarzanie limitów nadmiernej prędkości obrotowej turbiny i zarządzanie sygnałami wyłączenia po wykryciu płomienia, co inicjuje wyłączenie napędów po przekroczeniu granic bezpieczeństwa. Płyta jest bezpiecznie umieszczona w rdzeniu systemu < P > i koordynuje procedury diagnostyczne za pośrednictwem wyspecjalizowanych wewnętrznych struktur sprzętowych, wykorzystując technologię sterowania Speedtronic do komunikacji z pomocniczymi płytami sterującymi w całej sieci napędu.

Cechy

  • Wykorzystuje specjalistyczne zintegrowane obwody, w tym układy wykrywania płomienia TCEA, nadmiernej prędkości obrotowej turbiny TCEA oraz automatycznej synchronizacji TCEA.
  • Wyposażona we wbudowany mikroprocesor 80196, zaprojektowany do niezawodnego lokalnego przetwarzania sygnałów i realizacji wyłączeń.
  • Obsługuje wiele programowalnych pamięci tylko do odczytu (PROM) do zarządzania oprogramowaniem układowym.
  • Wyposażona w standardową warstwę ochronną z powłoką PCB o normalnym stylu, izolującą ścieżki obwodu.
  • Zawiera 30 ręcznych zworek Berg do precyzyjnego programowania lokalizacji i śledzenia funkcji sprzętowych.
  • Wykorzystuje edytor konfiguracji wejść/wyjść Mark V do konfiguracji oprogramowania i dostosowywania parametrów systemu.

Zastosowania

  • Automatyczne układy sterowania napędem turbin gazowych, parowych i wiatrowych.
  • Infrastruktura monitorowania wyłączenia awaryjnego i nadmiernej prędkości obrotowej turbiny.
  • Potrójnie modułowo redundantne (TMR) pętle sterowania bezpieczeństwem i diagnostyką.
  • Przemysłowe wykrywanie płomienia i izolacja sygnałów awaryjnych.

Specyfikacje techniczne

Parametr Specyfikacja
Producent GE General Electric
Seria Mark V
Numer części DS200TCEAG1BSF
Opis funkcjonalny Płyta wykrywania przekroczenia prędkości awaryjnej
Akronim funkcjonalny TCEA
Typ montażu Montaż standardowy
Liczba rewizji 1 rewizja
Grupa serii Mark V Grupa 1
Typ mikroprocesora Intel 80196
Bezpieczniki 3 bezpieczniki
Zworki 30 zworek Berg
Złącza Para złączy bagnetowych, wielostykowe złącza blokowe
Lokalizacja systemu Rdzeń < P >
Zarządzanie oprogramowaniem IO Configuration Editor

Połączenia/interfejsy

Styk złącza Funkcja
J7 Złącze dystrybucji zasilania rdzenia PD
JK Złącze sygnałowe płyty TCEB
JL Złącze sygnału wyzwolenia płyty TCTG
JW Złącze sygnału detekcji płomienia płyty TCEB
JX1 Złącze IONET 1 połączone szeregowo
JX2 Złącze IONET 2 połączone szeregowo

Wytyczne instalacji

  • Orientacja i podparcie płyty: Podczas podłączania lub odłączania kabli za pomocą męskich złączy bagnetowych przytrzymuj złącze jedną ręką, a drugą mocno stabilizuj ramę płyty, aby zapobiec jej wyginaniu lub naprężeniom mechanicznym podłoża.
  • Programowanie lokalizacji: Skonfiguruj 30 zworek Berg na płycie, aby zaprogramować kartę zgodnie z jej dokładną lokalizacją śledzenia w rdzeniu < P >. Jeśli moduł zostanie przeniesiony w obrębie panelu, zworki te należy zresetować zgodnie z nowymi współrzędnymi gniazda.
  • Konfiguracja oprogramowania: Przeprowadź wdrożenie systemu i konfigurację interfejsu za pomocą standardowego narzędzia Mark V IO Configuration Editor.
  • Ochrona obwodów: Przed przywróceniem zasilania sieci dystrybucyjnej za pośrednictwem złącza J7 upewnij się, że wszystkie 3 bezpieczniki na płycie są obecne i prawidłowo dobrane do parametrów przypisanych obwodów.

FAQ

Co określa położenie modułu w obudowie systemu?

Seria znajdujących się na płycie zworek Berg służy do zaprogramowania konkretnego miejsca pracy urządzenia w rdzeniu systemu < P >. Zworki te należy odpowiednio ustawić po przeniesieniu modułu.

Jakie podstawowe funkcje ochronne przypisano tej płycie?

Urządzenie odpowiada przede wszystkim za przetwarzanie sygnałów wyłączenia z powodu nadmiernej prędkości obrotowej turbiny i wykrycia płomienia, wyłączając zespół napędowy po przekroczeniu wartości parametrów określających stan nieprawidłowy.

Jakie narzędzie służy do konfiguracji oprogramowania tego modułu?

Konfigurację oprogramowania i dostosowanie płyty przeprowadza się za pomocą standardowego narzędzia Mark V IO Configuration Editor.

Jaki rodzaj układu przetwarzającego znajduje się na płytce drukowanej?

Płyta jest wyposażona w umieszczony na niej mikroprocesor 80196 oraz wiele gniazd na programowalne moduły pamięci tylko do odczytu.
