Opis

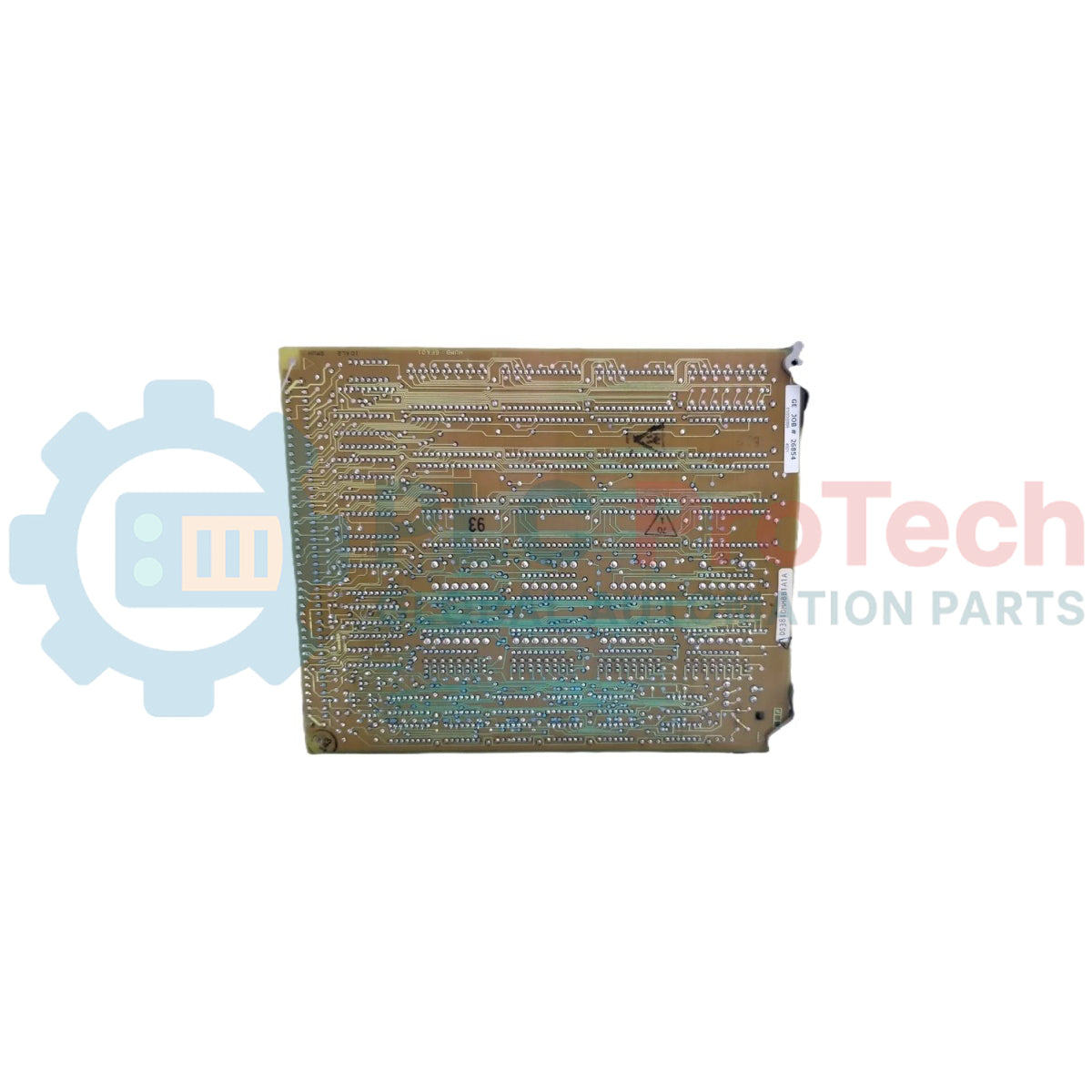

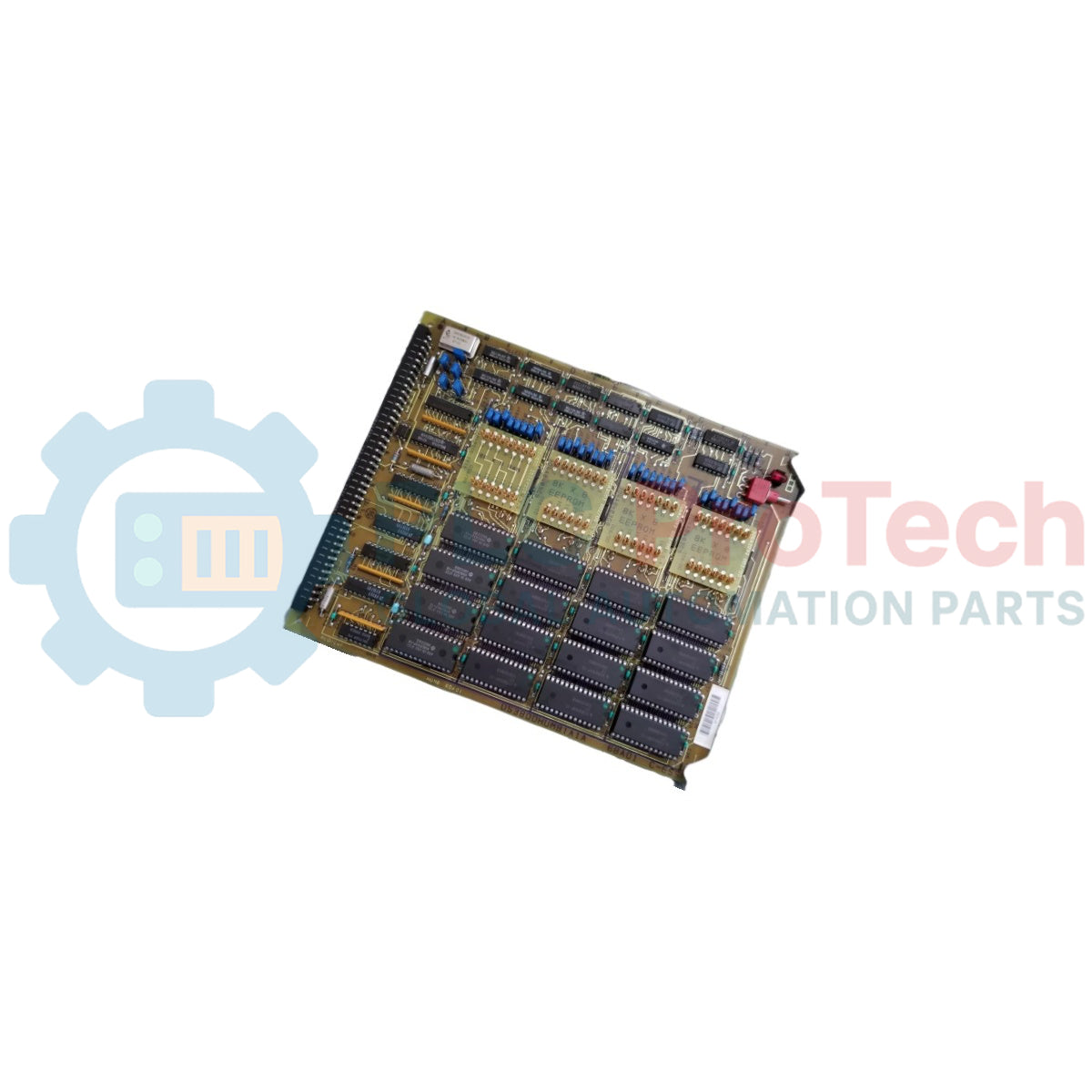

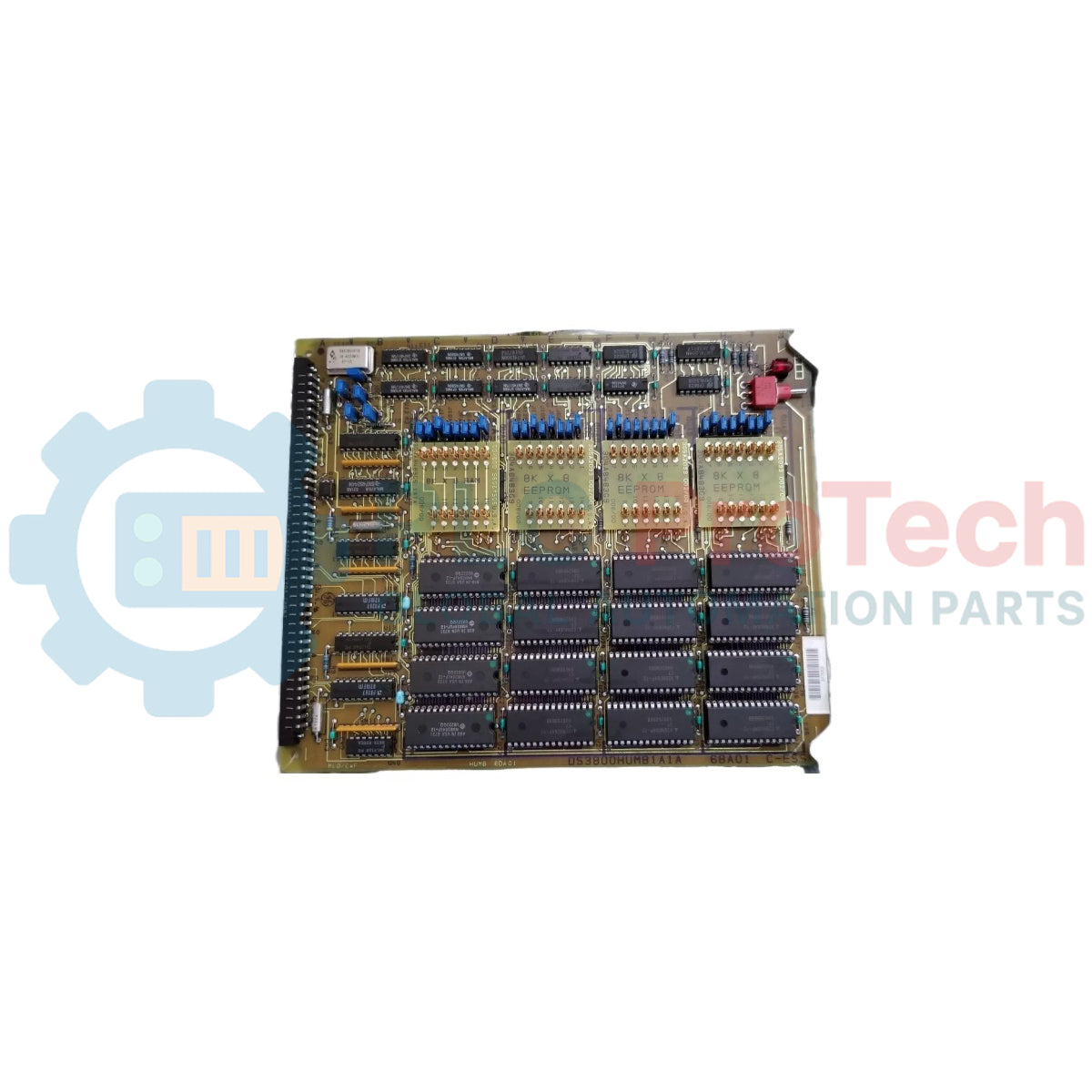

Moduł DS3810MMBB1A1A to wysoce niezawodny zespół sprzętowego modułu pamięci, zaprojektowany do systemu sterowania turbiną Speedtronic Mark IV. Ta karta cyfrowego przechowywania danych, połączona z płytą podrzędną DS3800HUMB1A1A, zapewnia lokalną przestrzeń alokacji parametrów ulotnych i nieulotnych, niezbędną do obsługi złożonych bloków instrukcji mikroprocesora oraz rejestrów diagnostycznych.

Podstawowa konfiguracja modułu DS3810MMBB1A1A koncentruje się na bezbłędnym wykonywaniu redundantnych transferów danych w centralnej sieci przetwarzania. Węzeł odbiorczy stale ocenia każdą redundantną pętlę transferu; jeśli w podstawowej fazie transferu danych nie zostaną wykryte błędy logiczne ani sum kontrolnych, karta bezpośrednio wykorzystuje ten strumień do aktualizacji pokładowych tablic pamięci, jednocześnie odrzucając wtórną, lustrzaną sekwencję transferu. Ta automatyczna pętla weryfikacyjna zapobiega nadpisywaniu systemowych parametrów roboczych przez uszkodzone dane pomiarowe z pola lub stany naruszenia parzystości. We współpracy z płytą DS3800HUMB1A1A moduł komunikuje się z lokalnymi kanałami komunikacyjnymi w celu synchronizacji punktów sterowania oprogramowaniem układowym, zapewniając pełną zgodność zadań wykonywanych przez ciężkie maszyny z konfiguracjami systemu.

Funkcje

• Weryfikacja redundantnego transferu danych: Automatycznie ocenia równoległe sekwencje komunikacyjne, przetwarzając pierwszą bezbłędną ramkę danych i odrzucając redundantne kopie zapasowe.
• Synchronizacja pamięci pokładowej: Utrzymuje szybkie pętle zapisu w celu aktualizacji parametrów centralnych bez powodowania opóźnień logicznych w aktywnych rdzeniach wykonawczych turbiny.
• Architektura połączenia dwóch płyt: Łączy się bezpośrednio z płytą córką DS3800HUMB1A1A, aby zwiększyć przepustowość przetwarzania i przestrzeń pamięci diagnostycznej.
• Kompatybilność ze sprzętem Speedtronic: Zaprojektowany specjalnie z myślą o spełnieniu wymagań magistrali równoległej starszej rodziny systemów sterowania Mark IV.

Zastosowania

• Przechowywanie sekwencji sterowania Speedtronic: Przechowuje kluczowe pętle przetwarzania, konfiguracje wyłączeń awaryjnych i ograniczenia regulacyjne w centralnym panelu sterownika turbiny.
• Rejestrowanie parametrów redundantnych czujników: Zarządza tymczasowymi rejestrami danych dla parametrów turbin gazowych lub parowych, w których wymagane są redundantne łącza komunikacyjne.
• Zapasowa pamięć automatyki przemysłowej: Stosowana w starszych instalacjach automatyki energetycznej do zabezpieczania nieulotnych map oprogramowania przed nieoczekiwanymi awariami sieci elektroenergetycznej.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Całkowita izolacja obudowy: Przed przystąpieniem do obsługi jakichkolwiek elementów płyt należy odłączyć, zabezpieczyć i potwierdzić całkowite rozładowanie wszystkich napięć systemowych oraz pomocniczych obwodów zasilania sterowania doprowadzonych do szafy przetwarzania.
• Ochrona przed ładunkami elektrostatycznymi: Wykwalifikowani technicy muszą przez cały czas wkładania modułu nosić ciasno zapiętą, zatwierdzoną i prawidłowo uziemioną antystatyczną opaskę na nadgarstek ESD, aby wyeliminować ryzyko wyładowań pojemnościowych uszkadzających pokładowe układy pamięci.
• Połączenie z płytą córką: Przed umieszczeniem zespołu w prowadnicach kasety należy potwierdzić, że karta DS3800HUMB1A1A jest prawidłowo zablokowana i osadzona na głównej płycie DS3810MMBB1A1A za pomocą standardowych dystansów konstrukcyjnych.
• Osadzenie równoległego złącza krawędziowego: Wsuń zespół dwóch kart bezpośrednio w dół kanałów obudowy, wywierając równomierny nacisk, aż masywne styki krawędziowe płyty tylnej zostaną całkowicie zablokowane w żeńskich blokach odbiorczych szafy.
