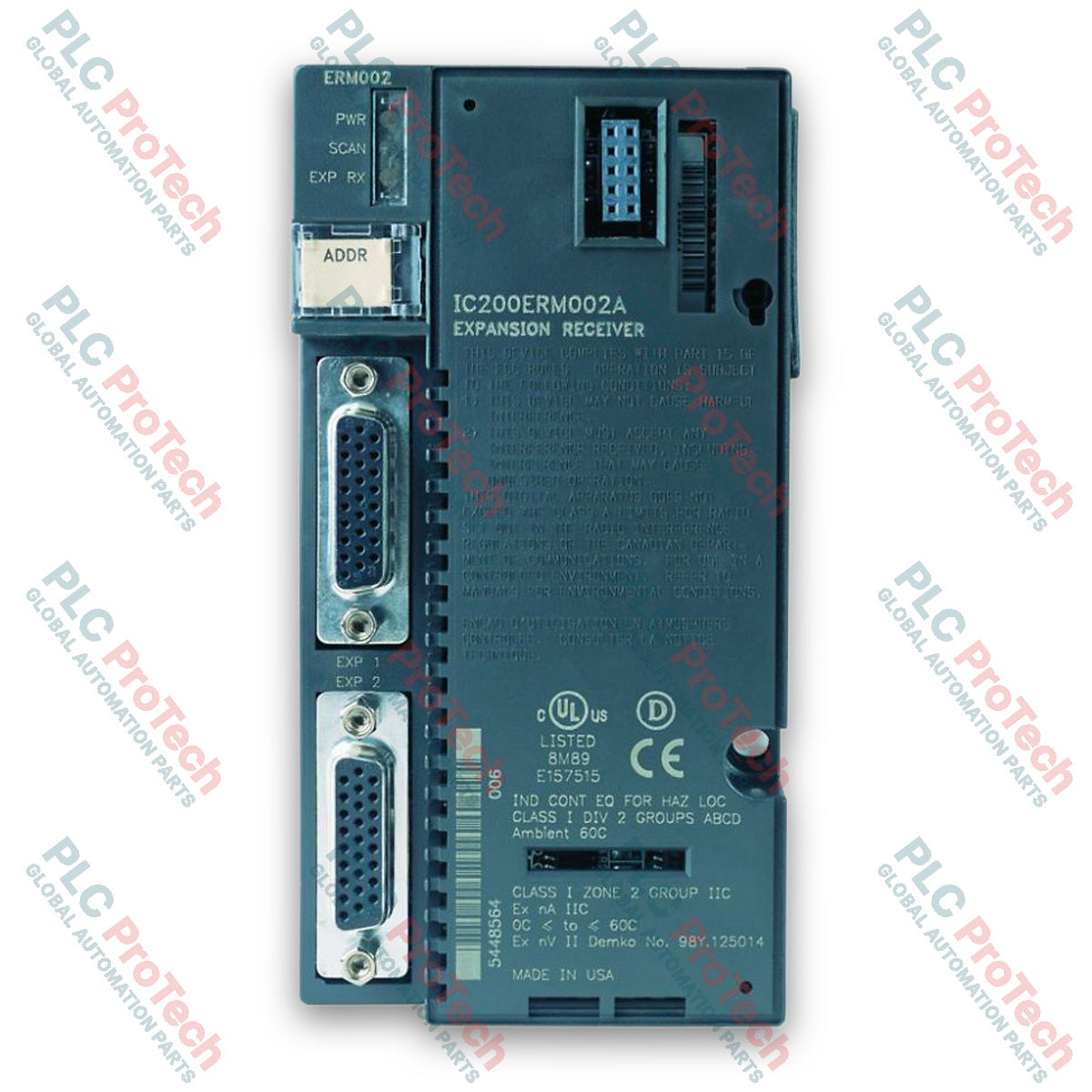

Moduł nieizolowanego odbiornika rozszerzeń General Electric IC200ERM002

Opis

Moduł odbiornika rozszerzeń General Electric IC200ERM002 bez izolacji został zaprojektowany do łączenia kasety rozszerzeń ze sterownikiem PLC lub jednostką interfejsu sieciowego (NIU) stacji I/O w systemach PACSystems i zgodnych architekturach rozproszonego sterowania. Moduł pełni funkcję głównego węzła komunikacyjnego i dystrybucji zasilania dla kasety rozszerzeń, obsługując do ośmiu standardowych modułów dyskretnych I/O, analogowych lub specjalizowanych. Dzięki wbudowanemu zasilaczowi urządzenie dostarcza wymagane napięcia robocze 5 V DC i 3,3 V DC bezpośrednio do modułów umieszczonych w tej samej kasecie, upraszczając instalację sprzętową przez wyeliminowanie zewnętrznego doprowadzania dodatkowego zasilania do logiki kasety.

Moduł wyposażono w dwa żeńskie, 26-stykowe porty rozszerzeń typu D-shell, skonfigurowane do pracy w topologii różnicowej lub jednoprzewodowej RS-485. W konfiguracjach wielokasetowych wykorzystujących moduł nadajnika rozszerzeń (ETM001) górny port odbiera dane z kasety głównej lub poprzedniego węzła rozszerzeń, natomiast dolny port umożliwia łańcuchowe połączenie z kolejnymi kasetami albo podłączenie wtyku terminującego. Alternatywnie, w lokalnych systemach jednokasetowych IC200ERM002 łączy się bezpośrednio z portem szeregowym CPU lub NIU na odległość do 1 metra za pomocą dedykowanego okablowania. Urządzenie zajmuje gniazdo 0 (skrajne lewe) na płycie bazowej rozszerzeń i zawiera obrotowe przełączniki wyboru identyfikatora kasety (od 1 do 7) oraz rozbudowany zestaw diagnostycznych wskaźników LED do bieżącego monitorowania stanu zasilania, łączy komunikacyjnych i synchronizacji skanowania.

Funkcje

• Obsługa podłączenia do 8 modułów I/O i modułów specjalizowanych w każdej kasecie rozszerzeń
• Dwa żeńskie, 26-stykowe złącza D-shell do odbioru danych oraz połączeń łańcuchowych lub terminacji
• Wbudowany zasilacz zapewniający na płycie bazowej wyjścia 5 V DC (maks. 70 mA) i 3,3 V DC (20 mA)
• Obrotowy przełącznik identyfikatora kasety rozszerzeń (ustawienia od 1 do 7), umieszczony za górną pokrywą dostępową
• Rozbudowany zestaw diagnostycznych diod LED wskazujących stany PWR, EXP RX i SCAN
• Zgodność z różnicowymi architekturami wielokasetowymi RS-485 o łącznej długości kabla do 15 metrów

Zastosowania

• Rozszerzanie rozproszonych kaset I/O dla sterowników PLC GE PACSystems i węzłów sterowników NIU
• Sieci automatyki przemysłowej z wieloma kasetami, wymagające zsynchronizowanej wymiany danych na płycie bazowej
• Modułowe systemy sterowania maszynami wymagające lokalnego rozmieszczenia punktów I/O
• Modernizacja i rozbudowa starszych architektur sterowania GE-Fanuc o maksymalnie siedem zdalnych kaset

Specyfikacja techniczna

Połączenia / interfejsy

• Górny port D-shell: Odbiera kabel rozszerzeń z nadajnika kasety głównej lub poprzedniego odbiornika rozszerzeń.
• Dolny port D-shell: Służy do łańcuchowego połączenia z następną kasetą rozszerzeń lub do podłączenia *wtyku terminującego ACC201 w ostatniej kasecie.
• Przełącznik identyfikatora kasety: Pokrętło obrotowe umieszczone pod górną lewą pokrywą dostępową, służące do przypisywania adresów kaset od 1 do 7.
• Wskaźniki stanu LED: Zielony PWR (obecność napięcia 5 V DC), dwukolorowy EXP RX (komunikacja magistralowa) oraz zielono-bursztynowy SCAN (stan skanowania CPU).

Zgodność i certyfikaty

• Zgodność z CE
• Certyfikaty UL / cUL-us
• Dopuszczenie Demko do stosowania w lokalizacjach zagrożonych wybuchem (Ex nV II T4)
