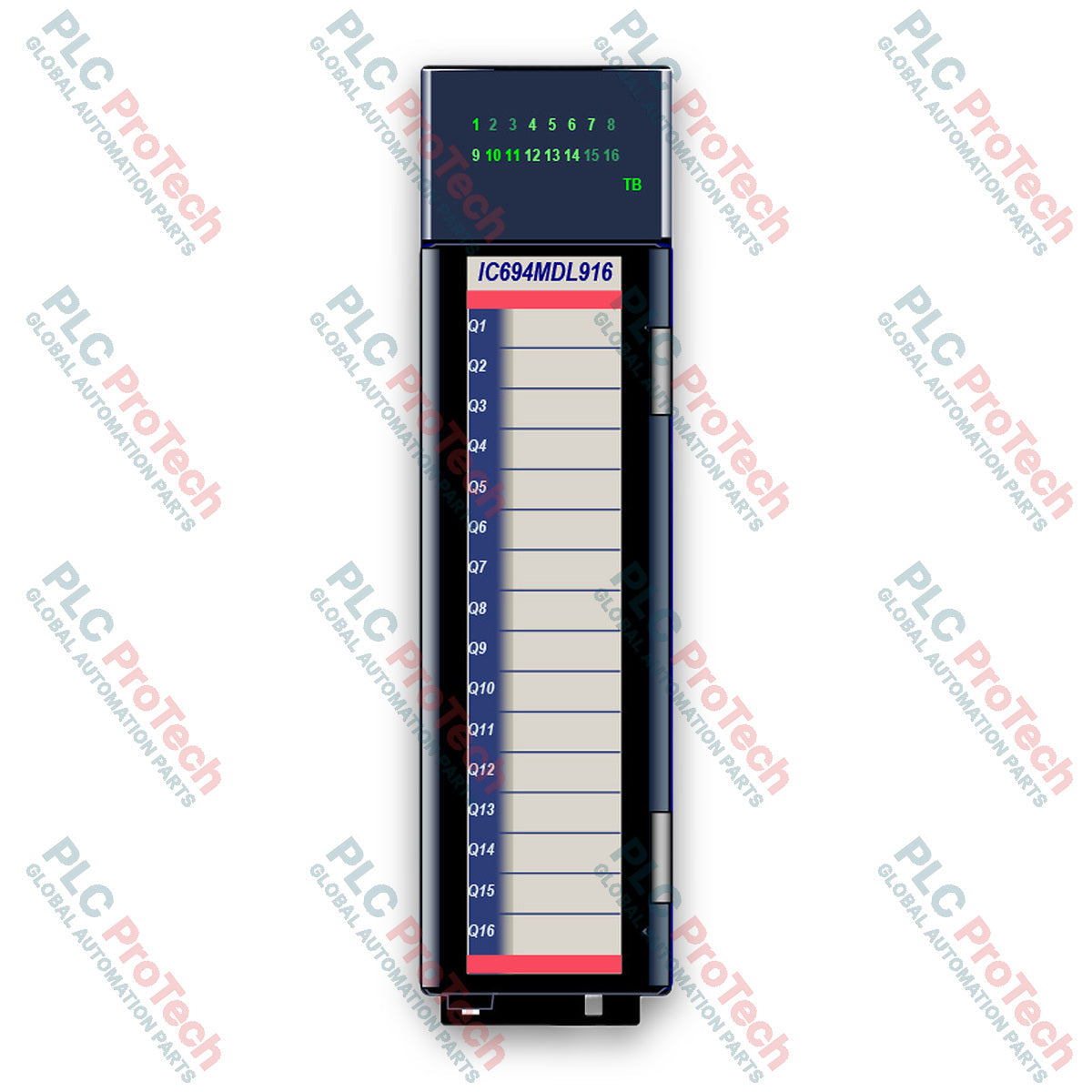

General Electric IC693MDL916 Series 90-30 16-punktowy moduł wyjść przekaźnikowych

SKU IC693MDL916

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693MDL916
Country of origin:Stany Zjednoczone
Product Type: Moduł wyjść przekaźnikowych
Payment: T/T, Western Union
Weight: 350g
Dimensions: 12.7 x 7.6 x 10.2 cm
Shipping port: Xiamen
Warranty: 12 months

Opis

Moduł wyjść przekaźnikowych General Electric IC693MDL916 z 16 izolowanymi punktami typu Form A został zaprojektowany dla architektury programowalnego sterownika logicznego Series 90-30. Ten wysokowydajny moduł wyjściowy zapewnia 16 dyskretnych kanałów przełączających, z których każdy może obsługiwać obciążenie do 4 A w szerokim zakresie napięć obciążenia AC i DC. Każdy obwód wyjściowy jest w pełni izolowany elektrycznie i wyposażony w indywidualne zaciski powrotne, co zapewnia wysoką odporność na zakłócenia oraz eliminuje konieczność stosowania zewnętrznych układów gasikowych w standardowych środowiskach przemysłowych.

Moduł został zaprojektowany z myślą o bezproblemowej integracji z kasetami Series 90-30 i płytami bazowymi PACSystems RX3i oraz obsługuje wymagające zadania sterowania obciążeniami indukcyjnymi i rezystancyjnymi, takimi jak rozruszniki silników, elektrozawory, siłowniki i wskaźniki sygnalizacyjne. Okablowanie obiektowe jest podłączane za pomocą wyjmowanych listw zaciskowych skrzynkowych lub sprężynowych, a wbudowane wskaźniki LED pokazują w czasie rzeczywistym stan kanałów oraz potwierdzenie blokady listwy zaciskowej.

Cechy

16 izolowanych, normalnie otwartych kanałów wyjść przekaźnikowych typu Form A
Maksymalna zdolność przełączania 4 A na punkt dla obciążeń rezystancyjnych i ogólnego przeznaczenia
Obsługa zewnętrznych źródeł zasilania do 250 VAC (47–63 Hz) i 125 VDC
Zintegrowany pobór mocy z płyty bazowej wynoszący maksymalnie 300 mA przy 5 VDC przy aktywnych wszystkich wyjściach
Konfigurowalne zachowanie domyślne wyjść (wymuszenie wyłączenia lub zachowanie ostatniego stanu) za pomocą przełącznika DIP umieszczonego z tyłu
Indywidualne diody LED stanu kanałów oraz dedykowany wskaźnik blokady listwy zaciskowej

Zastosowania

Sterowanie dyskretnymi siłownikami i zaworami elektromagnetycznymi na zautomatyzowanych liniach produkcyjnych
Bezpośrednie połączenie z rozrusznikami silników i stycznikami dużej mocy
Przełączanie obciążeń wysokonapięciowych i wielonapięciowych w mieszanych architekturach sterowania AC/DC
Izolacja interfejsu między logiką sterownika a przemysłowymi urządzeniami obiektowymi o dużym poborze prądu

Specyfikacja techniczna

Parametr	Specyfikacja
Liczba wyjść na moduł	16 izolowanych wyjść przekaźnikowych typu Form A
Zewnętrzne źródło zasilania	0–125 VDC (znamionowo 5/24/125 VDC), 0–250 VAC (47–63 Hz, znamionowo 120–240 VAC)
Prąd wyjściowy (rezystancyjny)	Maks. 4 A dla 5–250 VAC i 5–30 VDC; maks. 200 mA dla 125 VDC
Obciążenie sterownicze i lampowe	2 A obciążenia sterowniczego i lampowego na wyjście (5–30 VDC, 5–250 VAC)
Minimalny prąd obciążenia	Minimum 10 mA na punkt
Spadek napięcia na wyjściu	Maksymalnie 0,3 VDC
Czas reakcji (włączenie/wyłączenie)	Maksymalnie 10 ms przy napięciu znamionowym (z wyłączeniem drgań styków)
Częstotliwość przełączania	Maksymalnie 20 cykli na minutę
Napięcie izolacji	250 VAC ciągłe; 1500 VAC przez 1 minutę (między obwodem obiektowym a płytą bazową oraz między grupami)
Pobór mocy z płyty bazowej	Maksymalnie 300 mA przy 5 VDC (wszystkie wyjścia w stanie WŁ.)
Montaż modułu	Gniazdo płyty bazowej wejść/wyjść Series 90-30
Kraj pochodzenia	Stany Zjednoczone

Połączenia / interfejsy

Zaciski od 1 do 36: dedykowane połączenia śrubowe lub sprężynowe zapewniające indywidualne, normalnie otwarte wyjścia typu Form A oraz izolowane ścieżki powrotne
Kompatybilność z wyjmowanymi listwami zaciskowymi: listwy skrzynkowe (IC694TBB032/TBB132) i sprężynowe (IC694TBS032/TBS132)

Zgodność i certyfikaty

Przystosowanie do lokalizacji niebezpiecznych klasy I, działu 2, grup A, B, C, D
Zgodność z CE
Certyfikat UL dla przemysłowych urządzeń sterujących

FAQ

Jakie sterowniki są kompatybilne z modułem IC693MDL916?

Moduł IC693MDL916 jest przeznaczony do sterowników PLC General Electric Series 90-30 i można go również zainstalować w dowolnym standardowym gnieździe wejścia/wyjścia płyty bazowej PACSystems RX3i wyposażonej w kompatybilny procesor CPU Series 90-30 lub RX3i.

Jaki jest maksymalny prąd znamionowy na kanał wyjściowy?

Każdy punkt wyjściowy obsługuje prąd do 4 amperów dla obciążeń rezystancyjnych lub ogólnego przeznaczenia przy napięciu od 5 do 250 VAC lub od 5 do 30 VDC. W przypadku obciążeń rezystancyjnych 125 VDC maksymalny prąd wynosi 200 mA.

Jak konfigurowany jest stan domyślny w przypadku utraty komunikacji z procesorem CPU?

Fizyczny przełącznik DIP znajdujący się z tyłu modułu określa domyślny tryb wyjść po utracie komunikacji z procesorem CPU, umożliwiając ich wymuszenie stanu wyłączenia lub zachowanie ostatniego stanu.

Czy w przypadku obciążeń indukcyjnych wymagane są zewnętrzne układy gaszące?

Chociaż wyjścia przekaźnikowe zapewniają wysoką odporność na zakłócenia, w celu maksymalnego wydłużenia trwałości styków przekaźnika podczas przełączania dużych obciążeń indukcyjnych zaleca się stosowanie zewnętrznych układów tłumiących, takich jak diody dla obciążeń DC lub układy RC dla obciążeń AC.
