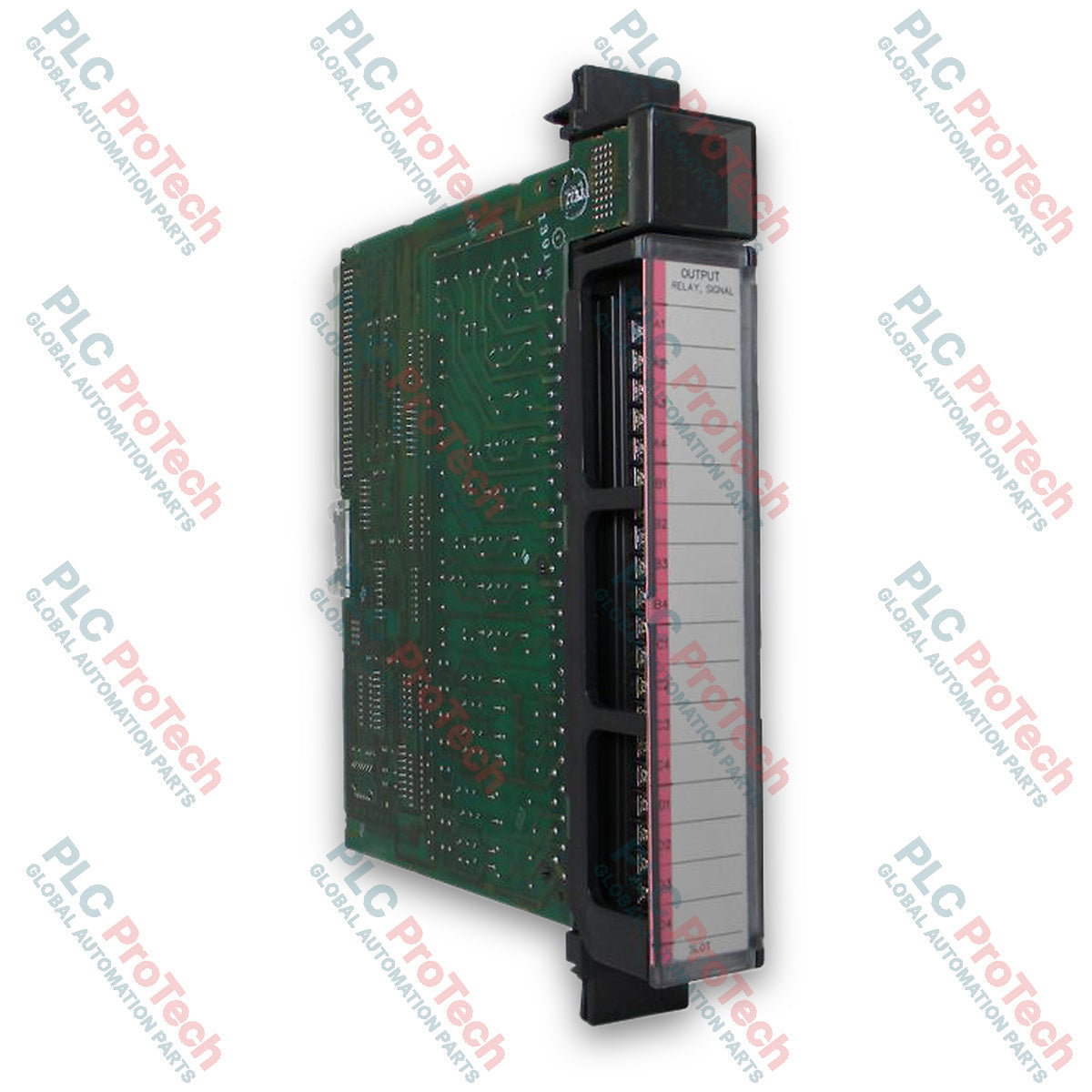

Moduł wyjść przekaźnikowych dyskretnych Series 90-70 General Electric IC697MDL940

Opis

General Electric IC697MDL940 to wysokowydajny, 16-punktowy moduł dyskretnych wyjść przekaźnikowych zaprojektowany specjalnie dla platformy sterowników programowalnych Series 90-70. Moduł przeznaczony do przełączania szerokiego zakresu przemysłowych odbiorników małej i średniej mocy zapewnia niezawodną pracę zewnętrznych elementów wykonawczych, takich jak przekaźniki sterujące, styczniki silnikowe, lampki sygnalizacyjne i zawory elektromagnetyczne. Wyposażono go w 16 punktów wyjściowych skonfigurowanych jako 8 izolowanych przekaźników Form C i 8 przekaźników Form A, podzielonych na dwie grupy po 4.

Każdy punkt wyjściowy jest indywidualnie zabezpieczony zintegrowanym szybkim bezpiecznikiem 3 A oraz układem tłumiącym RC (R = 47 omów, C = 0.015 uFD), który ogranicza zakłócenia impulsowe o wysokiej częstotliwości i wydłuża trwałość styków. Energia wymagana do zasilania wewnętrznych cewek przekaźników jest dostarczana bezpośrednio przez moduł z magistrali systemowej 5 V, co eliminuje potrzebę stosowania zewnętrznego zasilacza użytkownika po stronie logicznej. Umieszczone w górnej części modułu wskaźniki LED poziomu logicznego zapewniają natychmiastowe wizualne potwierdzenie stanu WŁ./WYŁ. każdego indywidualnego kanału wyjściowego.

Okablowanie obiektowe jest bezpiecznie podłączane za pomocą zdejmowanej przedniej płytki zaciskowej, która ułatwia konserwację i wymianę modułu bez naruszania przewodów obiektowych. Mechaniczne elementy kodujące zapewniają, że podczas konserwacji modułu nie można nieprawidłowo zamienić na inny typ w stojaku. Parametry konfiguracji, w tym domyślne tryby awaryjne, takie jak utrzymanie ostatniego stanu lub wyłączenie wyjść, można w pełni programować za pośrednictwem środowiska programowego systemu.

Funkcje

• 16 dyskretnych kanałów wyjściowych wyposażonych w 8 izolowanych przekaźników Form C i 8 przekaźników Form A (2 grupy po 4)
• Zdolność łączeniowa 2 A na punkt dla znamionowych napięć 120/240 VAC lub 24/125 VDC
• Wbudowany układ tłumiący RC i indywidualne bezpieczniki 3 A dla każdego punktu wyjściowego
• Zasilanie wewnętrznych cewek jest pobierane z magistrali 5 V płyty bazowej (nie jest wymagane zewnętrzne zasilanie cewek przez użytkownika)
• Umieszczone z przodu wskaźniki LED umożliwiające szybką diagnostykę wizualną stanu punktów
• Odłączana płytka zaciskowa okablowania obiektowego obsługująca przewody o przekrojach od AWG #22 do AWG #14
• Mechaniczny system kodowania gniazda zapobiegający nieprawidłowemu włożeniu modułu podczas wymiany
• Konfigurowalne stany awarii umożliwiające zachowanie bieżącego stanu wyjść lub ich wyłączenie w przypadku utraty komunikacji

Zastosowania

• Sterowanie przemysłowymi rozrusznikami silników, stycznikami i przekaźnikami pośredniczącymi do dużych obciążeń
• Przełączanie lampek sygnalizacyjnych, alarmów, syren i lampek sygnałowych interfejsu operatora
• Łączenie logiki sterownika PLC z mieszanymi obwodami dyskretnych obciążeń AC i DC
• Systemy sterowania procesami i automatyki fabrycznej wykorzystujące platformę Series 90-70 opartą na VME

Specyfikacje techniczne

Połączenia / interfejsy

• Zaciski przewodów obiektowych: Wyjmowany przedni blok zaciskowy obsługujący przewody o przekrojach od AWG nr 22 (0,36 mm2) do AWG nr 14 (2,10 mm2).
• Interfejs płyty montażowej: Standardowe złącze magistrali opartej na VME, zgodne z kasetami CPU Series 90-70 i kasetami rozszerzeń.
• Diagnostyka: 16 zielonych wskaźników LED po stronie logiki, wyświetlających aktywne stany wyjść WŁ./WYŁ.
• Zarządzanie przewodami: Zintegrowany uchwyt opaski kablowej u podstawy bloku zaciskowego do zabezpieczania ciężkich wiązek przewodów obiektowych.

Wytyczne dotyczące instalacji

1. Przed instalacją lub demontażem modułu albo jego płytki zaciskowej upewnij się, że zasilanie całej kasety systemowej jest wyłączone.
2. Wsuń moduł wzdłuż prowadnic karty kasety i mocno dociśnij, aby połączyć złącza płyty montażowej oraz zatrzaski blokujące.
3. Sprawdź, czy klucz mechaniczny jest prawidłowo umieszczony na szynie środkowej, aby zapewnić zgodność z wyznaczonym gniazdem.
4. Podłącz zewnętrzne urządzenia obiektowe do wyjmowanego bloku zaciskowego, przestrzegając właściwych limitów napięcia i prądu. Zabezpiecz wiązki przewodów za pomocą zintegrowanego uchwytu opaski kablowej.
5. Zamknij uchylne drzwiczki i zabezpiecz płytkę zaciskową za pomocą niewypadającej przedniej śruby dociskowej. Nie używaj uchylnych drzwiczek do wyciągania ani demontażu płytki zaciskowej.
