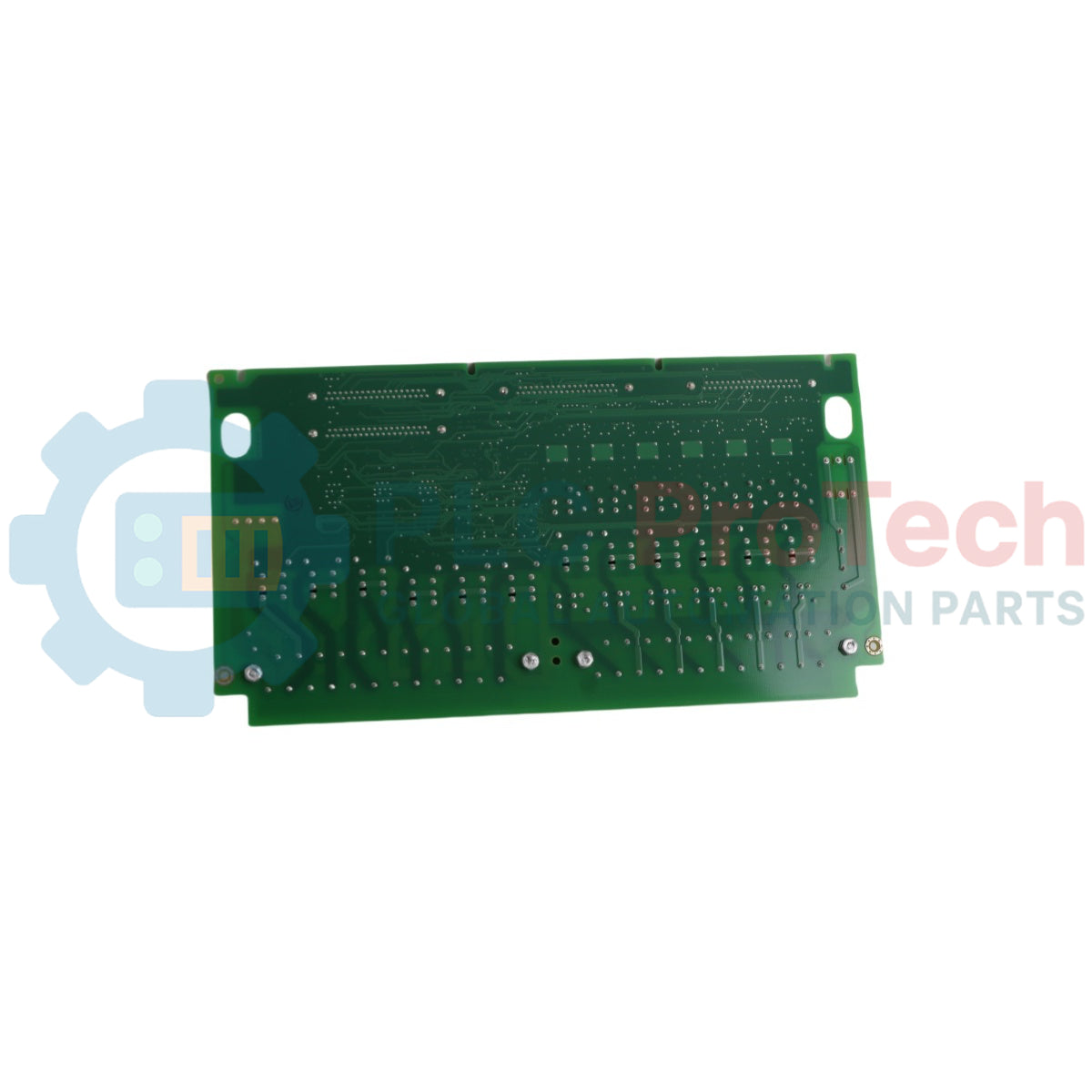

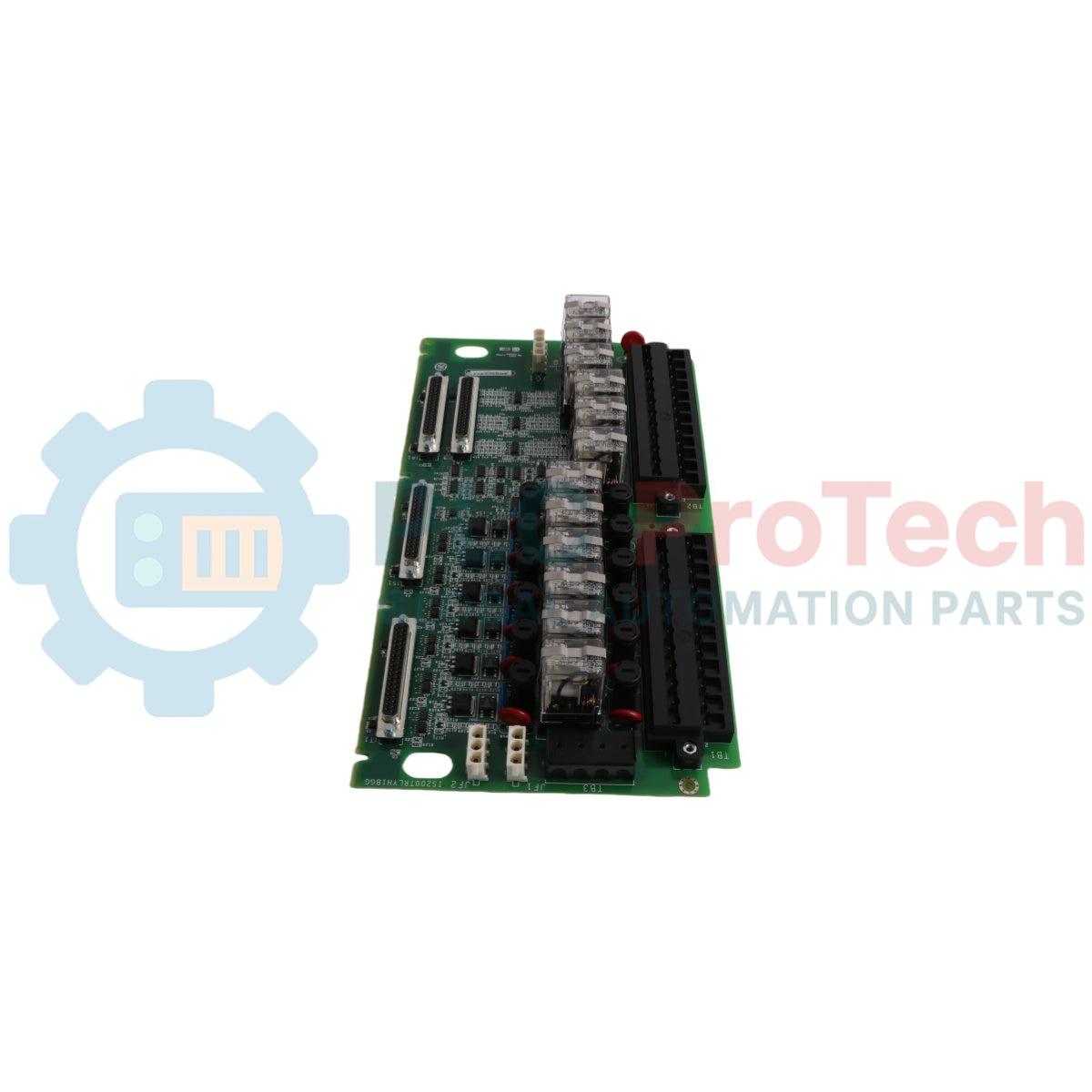

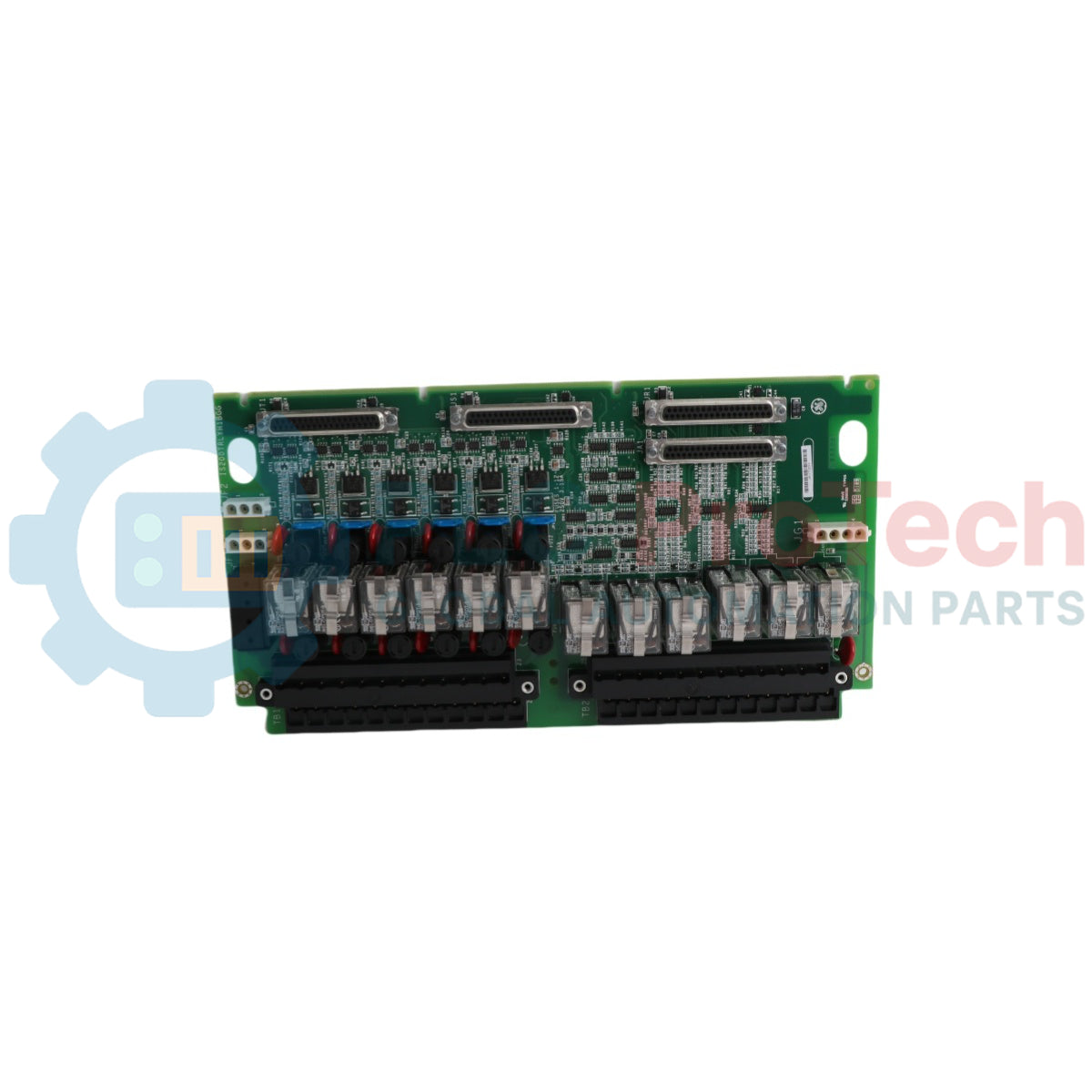

Płyta zaciskowa wykrywania cewek General Electric IS200TRLYH1BGG Mark VIe

Opis

IS200TRLYH1BGG to specjalistyczna płytka zaciskowa do wykrywania prądu cewek, przeznaczona do systemu sterowania General Electric Mark VIe. Pełni funkcję interfejsu sprzętowego do obsługi układów sterowania i sygnalizacji opartych na przekaźnikach, obsługując do 12 wtykanych przekaźników magnetycznych. Płytka ma segmentową konstrukcję obwodów, w której pierwsze sześć kanałów przekaźnikowych można konfigurować za pomocą zworek w celu uzyskania beznapięciowych wyjść stykowych Form-C lub sterowania zewnętrznymi elektrozaworami obiektowymi. Kanały od 7 do 11 zapewniają beznapięciowe, izolowane styki Form-C do obsługi standardowej sygnalizacji pomocniczej, natomiast kanał 12. jest przeznaczony do zastosowań specjalnych, takich jak transformatory zapłonowe. IS200TRLYH1BGG zawiera wewnętrzne diagnostyczne pętle usterek, które stale porównują rzeczywiste parametry prądu cewek z przychodzącymi poleceniami systemowymi w celu weryfikacji działania podzespołów.

Cechy

• Obsługuje do 12 wtykanych przekaźników magnetycznych, umożliwiając konfiguracje sterowania wielokanałowego.
• Oferuje 6 konfigurowalnych obwodów przekaźnikowych wykorzystujących pokładowe zworki do wyboru beznapięciowych styków Form-C lub wzbudzania zewnętrznych elektrozaworów.
• Zapewnia dystrybucję zasilania elektrozaworów obiektowych zgodną z napięciem 125 V DC, 115/230 V AC lub opcjonalnie 24 V DC.
• Integruje indywidualne bezpieczniki wybierane za pomocą zworek oraz pokładowe układy tłumienia przepięć, chroniące elektrozawory obiektowe.
• Obejmuje 5 dedykowanych kanałów (przekaźniki 7–11), skonfigurowanych wyłącznie do beznapięciowych, izolowanych wyjść stykowych Form-C.
• Zawiera 1 specjalistyczny kanał przekaźnika aplikacyjnego (wyjście 12) o niezależnym obciążeniu prądowym 7 A, przeznaczony do urządzeń takich jak transformatory zapłonowe.
• Wykorzystuje logikę diagnostyczną działającą w czasie rzeczywistym do generowania sygnałów usterek w przypadku utraty wzbudzenia przekaźnika, niezgodności prądu cewki lub odłączenia kabli komunikacyjnych wejść/wyjść.
• Chroni sprzęt poprzez automatyczne odłączanie zasilania przekaźników po wykryciu odłączonego kabla lub utraty komunikacji z płytą wejść/wyjść.

Zastosowania

• Rozproszone systemy sterowania przekaźnikami wewnątrz architektur sterowania Mark VIe.
• Załączanie elektrozaworów w elektrowniach oraz monitorowanie diagnostyczne.
• Specjalne operacje sterowania transformatorami zapłonowymi za pośrednictwem dedykowanych kanałów o wysokiej obciążalności.
• Izolowane tablice sygnalizacji ze stykami bezpotencjałowymi w sieciach wytwarzania energii.

Specyfikacje techniczne

Wytyczne dotyczące instalacji

• Zapobieganie połączeniom krzyżowym napięć: Podczas instalacji 240 V AC zapobiegaj nieoczekiwanym połączeniom krzyżowym między pętlami dystrybucji 240 V AC i DC, aby napięcia przejściowe nie przekraczały progów elementów Transorb na płycie.
• Uziemienie przewodu neutralnego systemu: Upewnij się, że zasilanie AC działa z uziemionym przewodem neutralnym. W układach mieszanych 125 V DC / 120 V AC potwierdź, że łączne szczytowe napięcia przejściowe mieszczą się w dopuszczalnym marginesie bezpieczeństwa elementu Transorb.
• Zabezpieczenie obudowy: Zamontuj płytę zaciskową stabilnie w ramie obudowy Mark VIe, wykorzystując standardowe wymiary montażowe (17.8 cm x 33.02 cm), aby zabezpieczyć przekaźniki wtykowe przed wibracyjnymi naprężeniami mechanicznymi.
