Opis

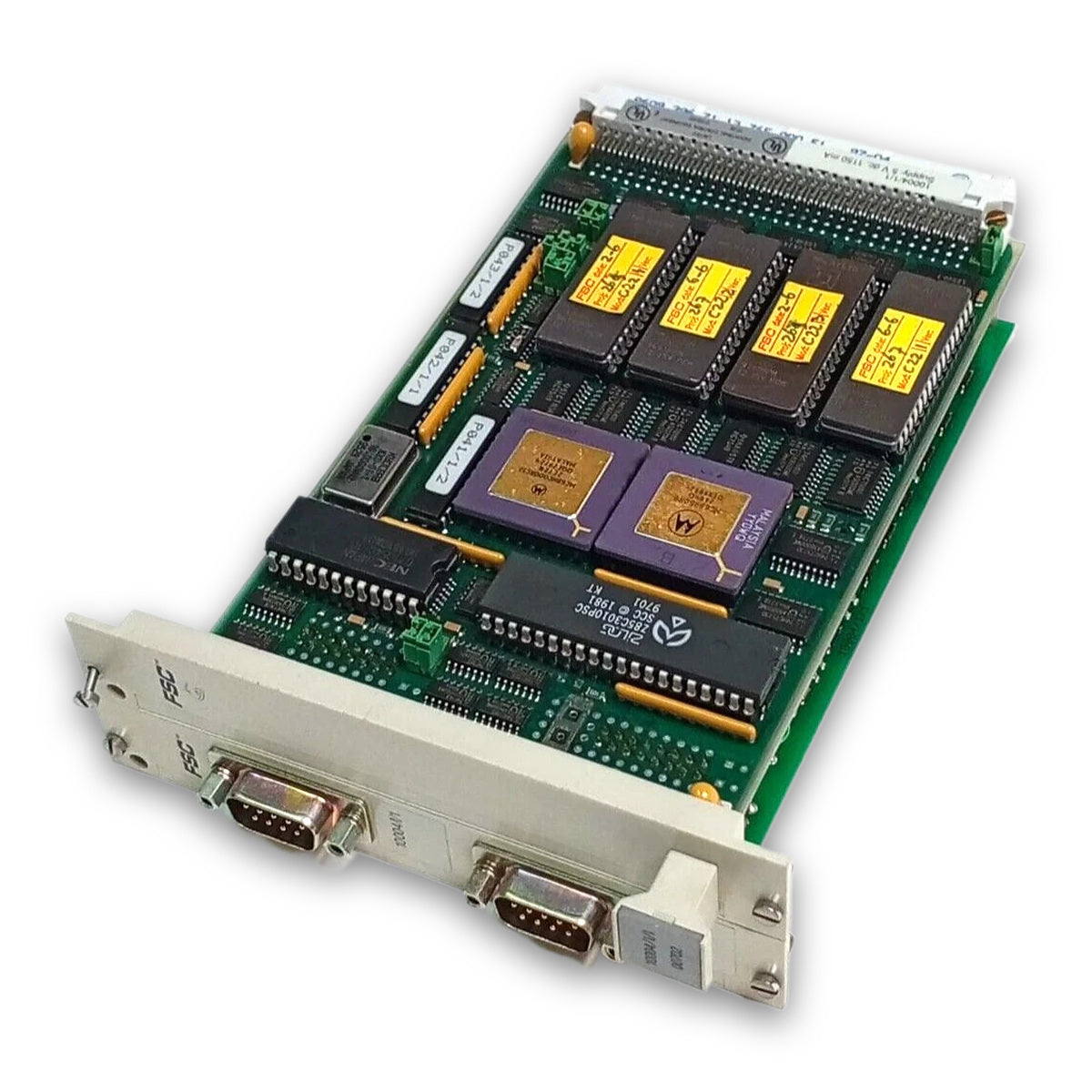

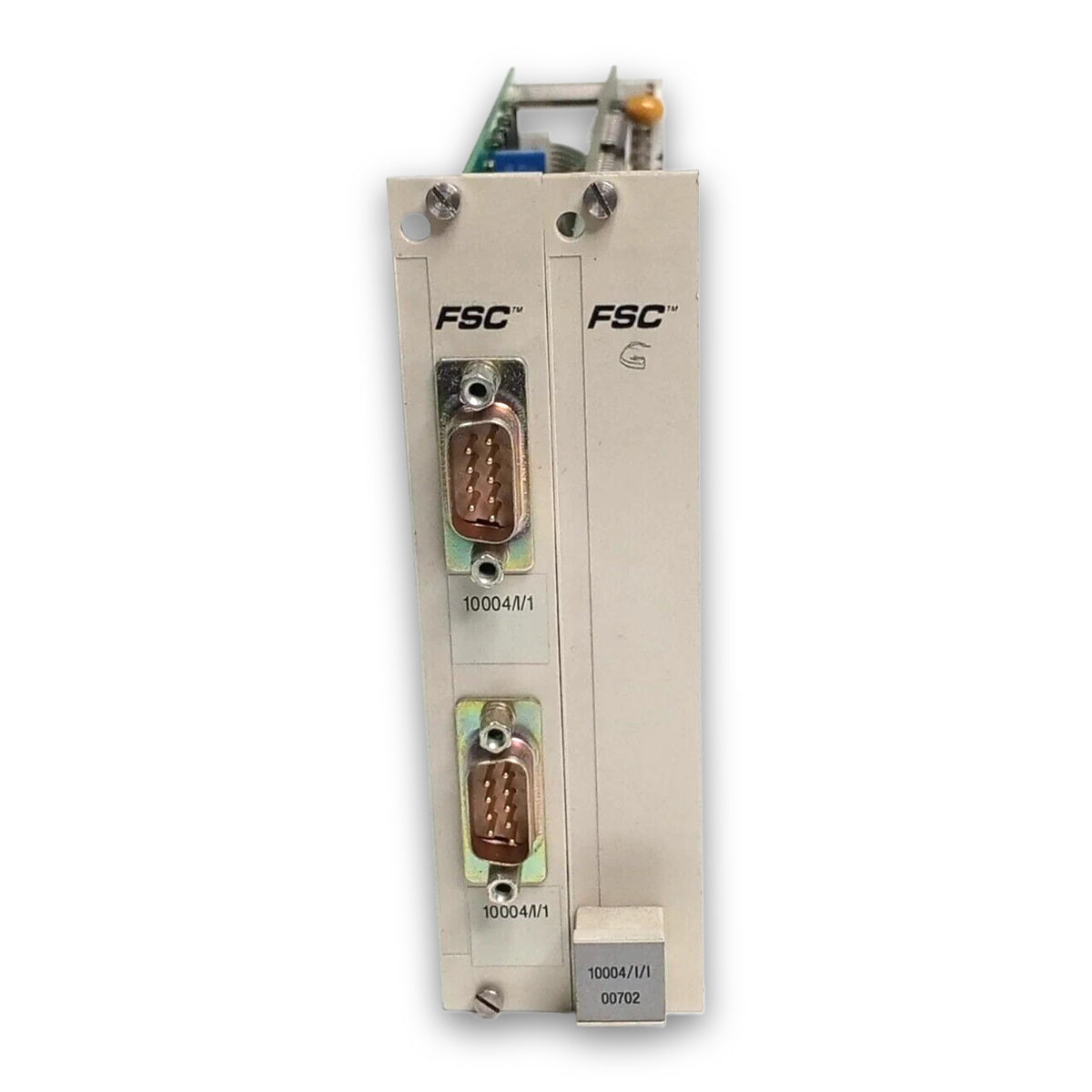

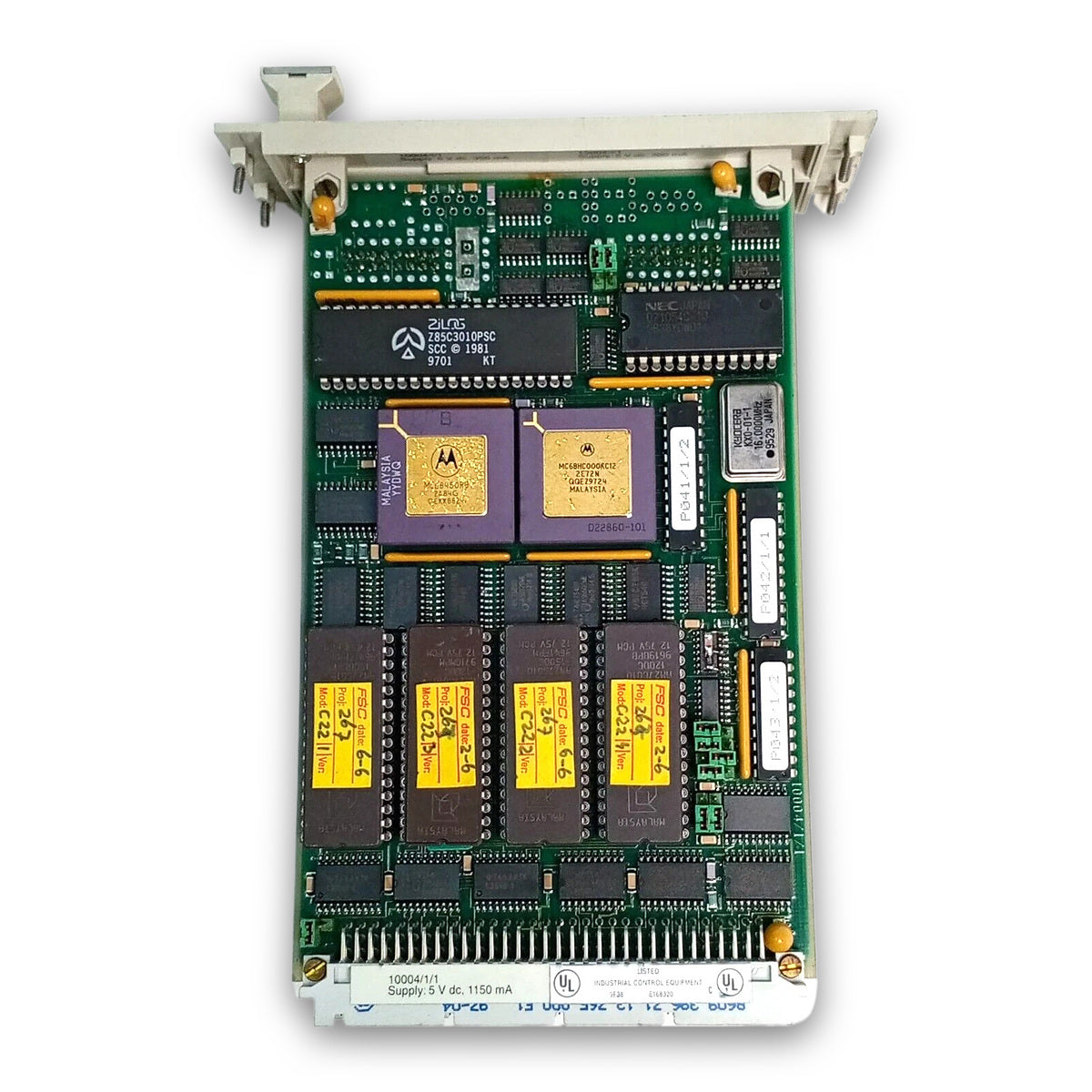

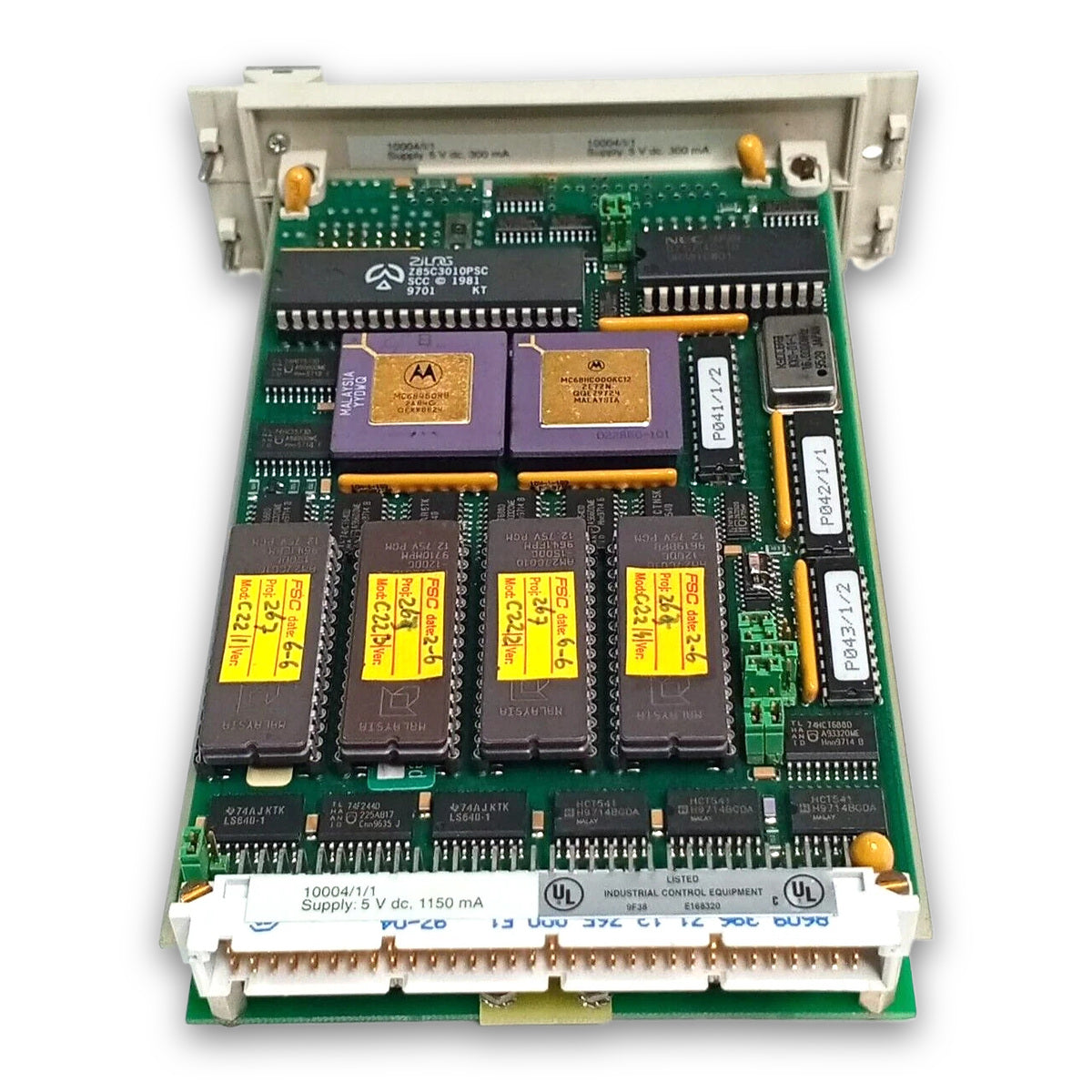

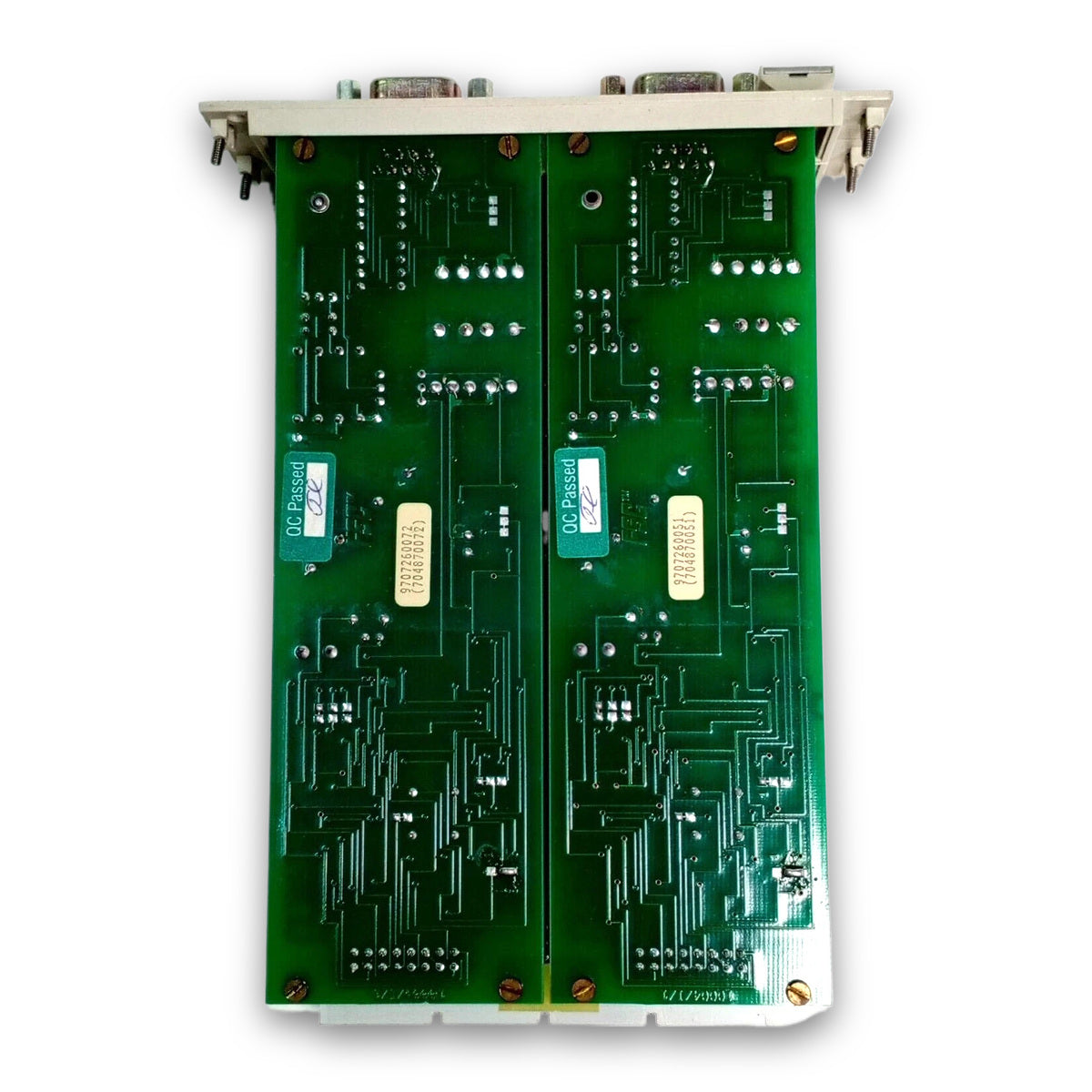

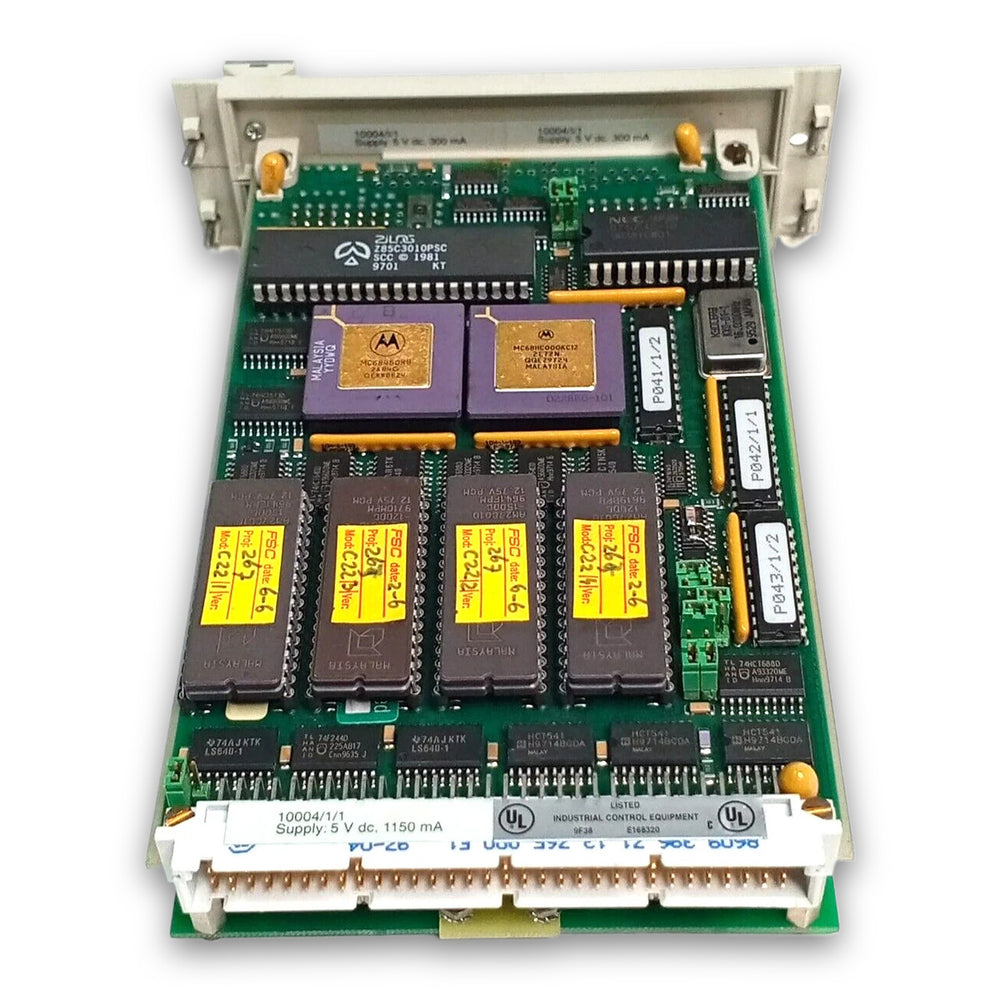

Honeywell 10004/1/1 to izolowany moduł interfejsu komunikacyjnego RS485/RS422, przeznaczony do szeregowej wymiany danych w architekturze systemu bezpieczeństwa Honeywell Fail Safe Control (FSC). Moduł, pracujący w zespole stojaka Central Part (CP), zapewnia bezpieczne, galwanicznie izolowane kanały komunikacji szeregowej między modułem realizującym logikę bezpieczeństwa FSC a zewnętrznymi platformami automatyki, takimi jak systemy nadrzędnego sterowania i akwizycji danych (SCADA), rozproszone systemy sterowania (DCS) czy programowalne sterowniki logiczne współpracujące w sieci.

Zaprojektowany z myślą o krytycznych dla bezpieczeństwa zastosowaniach przemysłowych Honeywell 10004/1/1 odseparowuje zakłócenia zewnętrznej sieci, pętle uziemienia i stany przejściowe od magistral głównego systemu. Dzięki zachowaniu separacji fizycznej i elektrycznej zapobiega przedostawaniu się zewnętrznych uszkodzeń elektrycznych do jednostek centralnego przetwarzania i podsystemów diagnostycznych. Moduł zapewnia podstawową warstwę sprzętową komunikacji szeregowej wymaganą w topologiach systemów o wysokiej dostępności, przy połączeniach szeregowych na duże odległości oraz w konfiguracjach sieci wielopunktowych, pracujących w trudnych warunkach środowiskowych.

Cechy

• Separacja galwaniczna: Zapewnia izolację elektryczną sygnałów szeregowych, chroniąc płytę montażową Central Part przed zakłóceniami polowymi, pętlami uziemienia i przepięciami.
• Podwójna obsługa RS485 / RS422: Konfigurowalna architektura interfejsu obsługująca różnicowe topologie magistrali wielopunktowej RS485 oraz konfiguracje punkt-punkt RS422.
• Integracja z magistralą systemową: Bezpośrednia kompatybilność interfejsu ze stojakami systemowymi FSC Central Part i strukturami komunikacyjnymi płyty montażowej.
• Przemysłowa architektura bezpieczeństwa: Standaryzowana konstrukcja modułu Central Part, opracowana zgodnie z normami dotyczącymi systemów oprzyrządowania bezpieczeństwa (SIS) oraz wymaganiami przemysłowych układów sterowania bezpieczeństwem.
• Zwiększona odporność na zakłócenia: Układ sygnalizacji różnicowej zoptymalizowany pod kątem łączy komunikacyjnych na duże odległości w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych (EMI).

Zastosowania

• Integracja podsystemów DCS / SCADA: Łączenie systemów oprzyrządowania bezpieczeństwa FSC z nadrzędnymi systemami sterowania i monitorowania instalacji.
• Sieciowanie sterowników równorzędnych: Łączenie wielu stojaków FSC Central Part lub pomocniczych sieci sterowania za pośrednictwem izolowanych łączy szeregowych.
• Transmisja danych o sekwencji zdarzeń (SOE): Przesyłanie danych diagnostycznych, alarmowych i danych o zdarzeniach opatrzonych znacznikami czasu do zewnętrznych serwerów archiwizujących.
• Komunikacja z jednostkami zdalnymi (RTU) / urządzeniami polowymi: Szeregowe zbieranie danych z telemetrycznych urządzeń zdalnych lub specjalistycznych urządzeń procesowych.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

1. Weryfikacja bezpieczeństwa przed instalacją: Przed włożeniem lub wyjęciem modułu należy upewnić się, że zasilanie stojaka FSC Central Part jest wyłączone oraz że zastosowano procedury blokady i oznakowania (LOTO).
2. Weryfikacja gniazda w stojaku: Przed włożeniem sprzętu należy potwierdzić prawidłowe przypisanie gniazda w stojaku Central Part zgodnie z konfiguracją systemu w oprogramowaniu FSC.
3. Środki ostrożności dotyczące ESD: Podczas obsługi modułu należy nosić uziemioną opaskę antystatyczną (ESD), aby zapobiec uszkodzeniu wewnętrznych wrażliwych podzespołów.
4. Montaż mechaniczny: Wyrównać krawędzie karty modułu z prowadnicami stojaka Central Part, a następnie wsunąć moduł zdecydowanym ruchem na miejsce, aż tylne złącza płyty montażowej zostaną całkowicie osadzone. Zamocować przednie elementy mocujące.
5. Okablowanie i ekranowanie: Poprowadzić ekranowany kabel typu skrętka (STP) do złącza interfejsu szeregowego modułu. Upewnić się, że ekrany sygnałowe są prawidłowo uziemione w jednym punkcie ochronnego przewodu uziemiającego, aby uniknąć pętli uziemienia.
6. Terminacja interfejsu: Sprawdzić, czy odpowiednie rezystory terminujące linii RS485/RS422 są zainstalowane na fizycznych końcach magistrali komunikacji szeregowej, aby zminimalizować odbicia sygnału.
