Opis

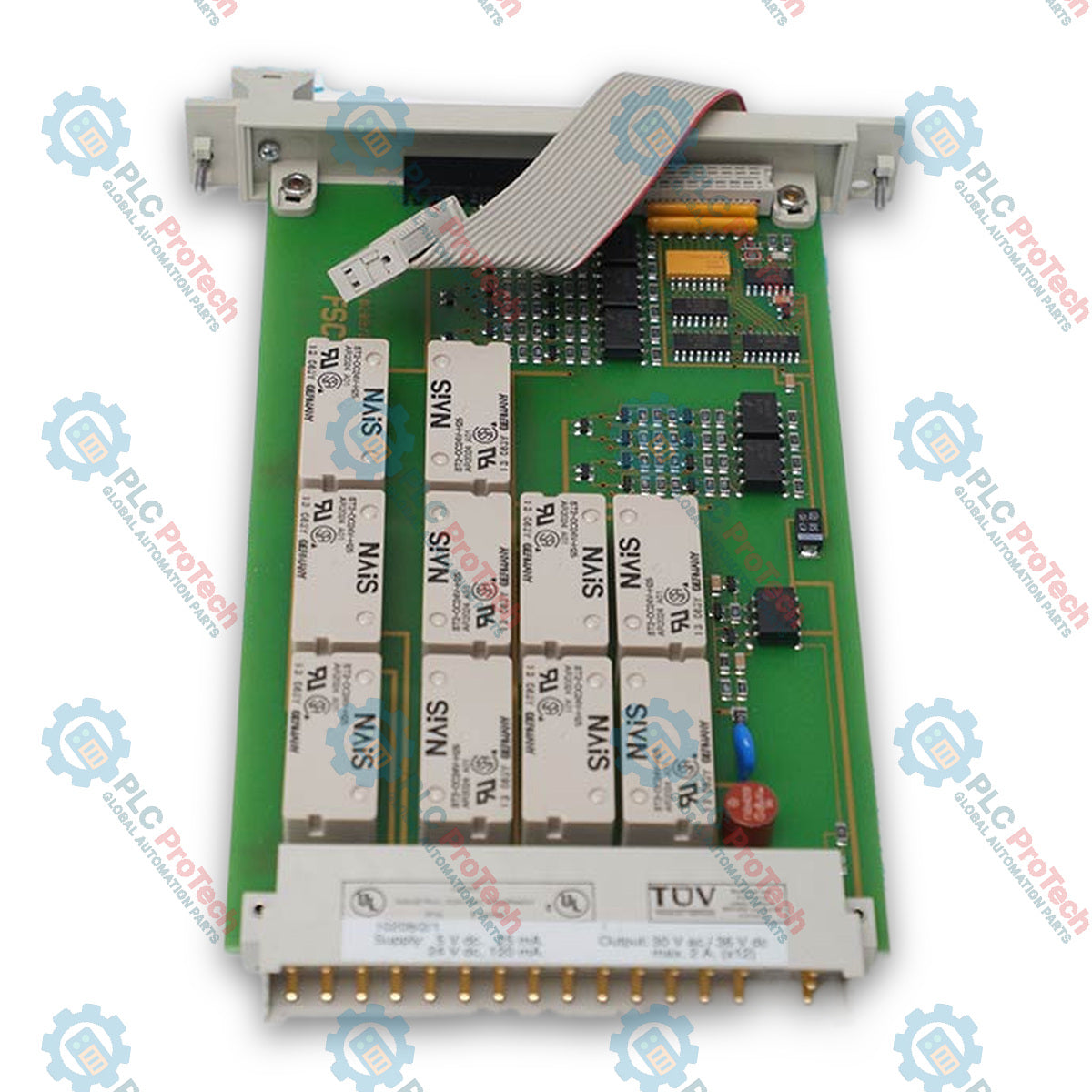

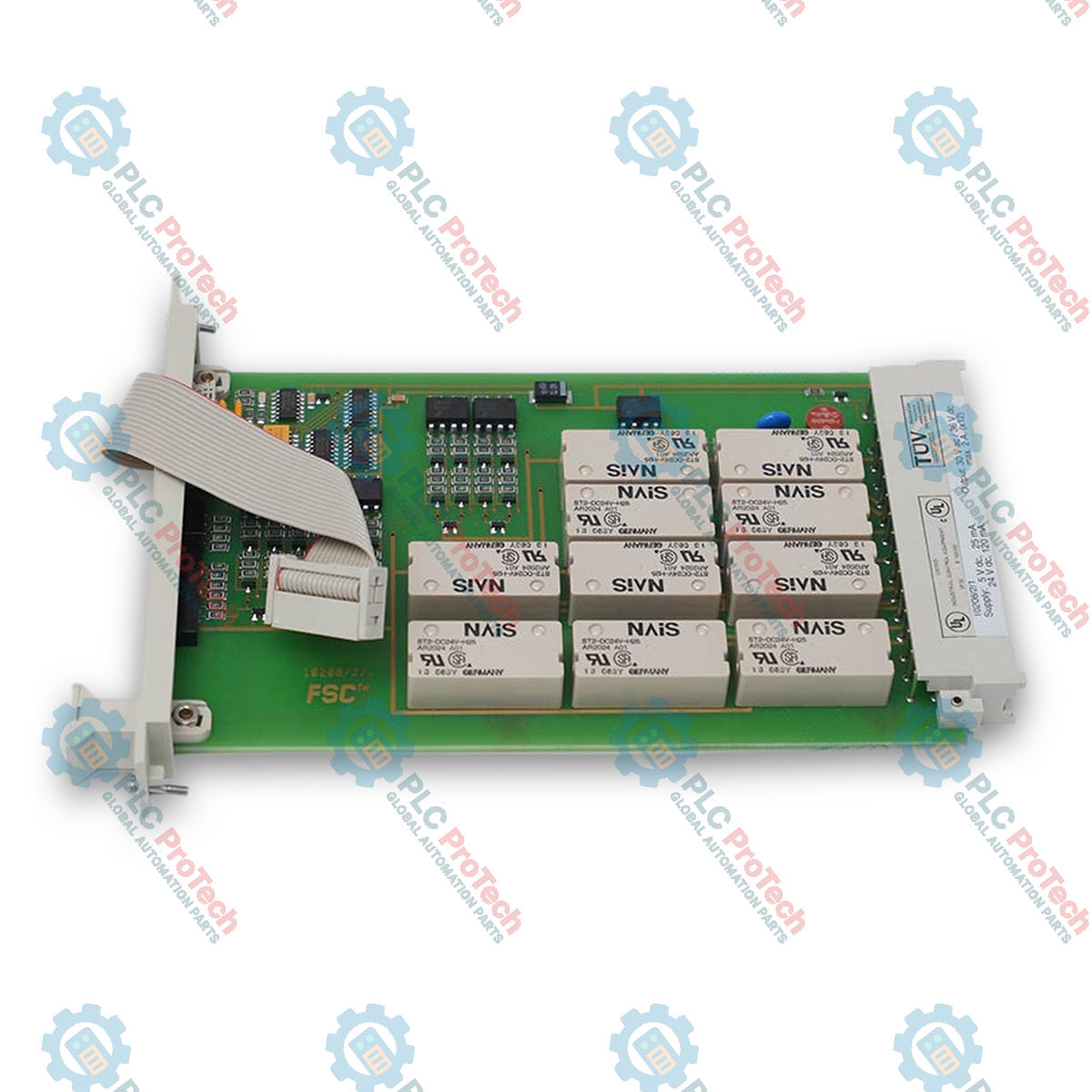

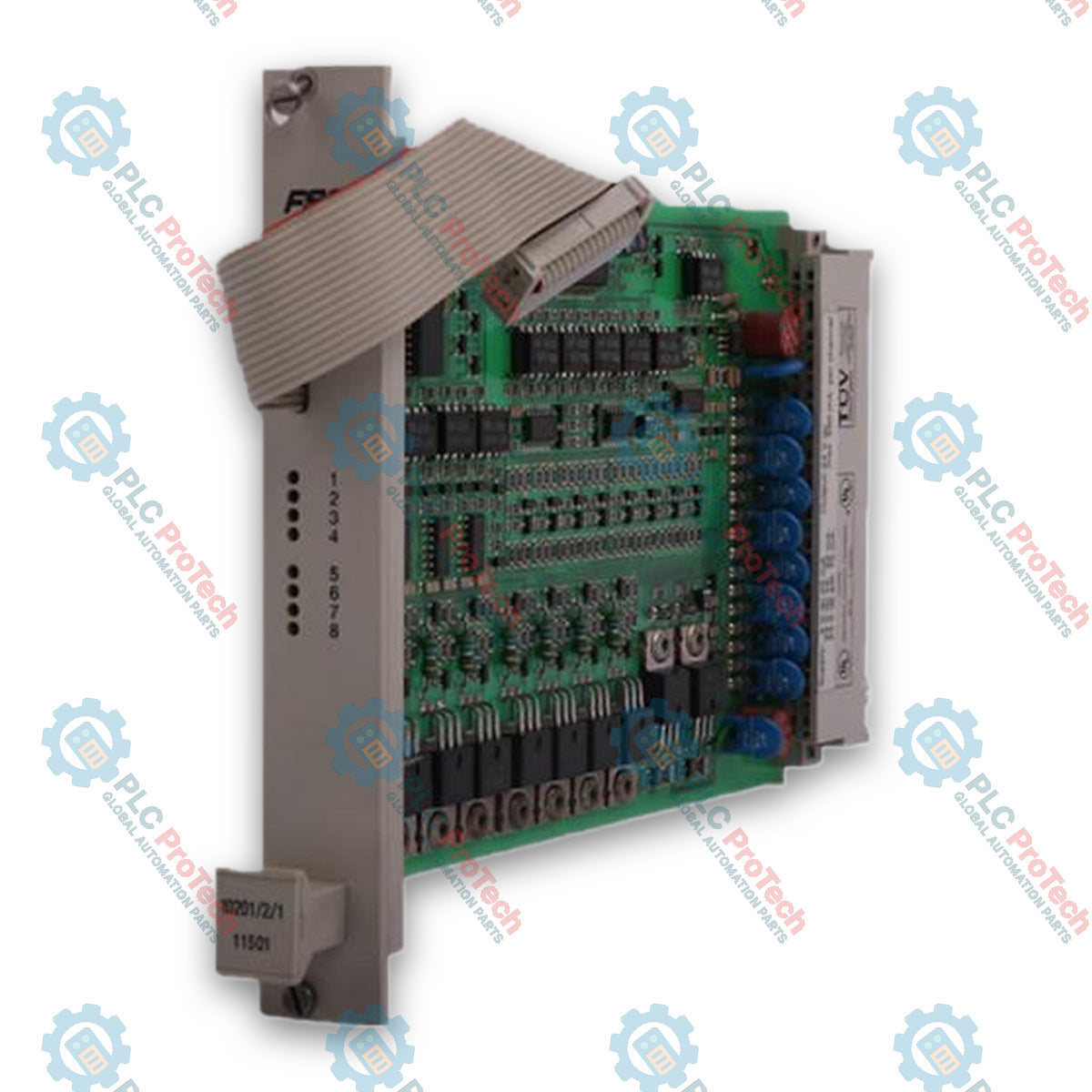

Moduł Honeywell 10208/2/1 to moduł wyjść przekaźnikowych typu plug-and-play, przeznaczony do przełączania sygnałów dyskretnych, sterowania za pośrednictwem przekaźników oraz separacji sygnałów w architekturze systemu Honeywell Fail Safe Control (FSC). Jako dedykowany element wejścia/wyjścia łączy wewnętrzną logikę sterownika z elementami wykonawczymi obiektowymi, przekaźnikami pośredniczącymi, zaworami elektromagnetycznymi lub obwodami alarmowymi wymagającymi przełączania styków bezpotencjałowych.

Moduł jest wyposażony w 10 kanałów wyjściowych wykorzystujących fizyczne styki przekaźnikowe. Wykonany w standardowym formacie Eurocard, zajmuje 4 TE, 3 HE (4 HP, 3U) i jest podłączany bezpośrednio do kompatybilnych płyt bazowych wejść/wyjść FSC za pośrednictwem tylnego złącza krawędziowego karty. Wykorzystując architekturę plug-and-play serii 10xxx/2/x, Honeywell 10208/2/1 ma fabrycznie zdefiniowane mechaniczne kodowanie kluczujące (otwory A9 i C17), które zapobiega nieprawidłowemu włożeniu modułu i chroni integralność okablowania systemu.

Cechy

• 10 odseparowanych kanałów wyjściowych: Zapewnia 10 niezależnych wyjść styków przekaźnikowych do zastosowań związanych z przełączaniem sygnałów dyskretnych i sterowaniem za pośrednictwem przekaźników.
• Architektura plug-and-play: Należy do serii sprzętowej 10xxx/2/x, umożliwiającej kodowane wkładanie do płyt bazowych systemu bez stosowania pętli wejścia/wyjścia wykonanych za pomocą stałego okablowania złączy kasety.
• Mechaniczne kodowanie kluczujące: Fabrycznie przypisane otwory kodujące w pozycjach A9 i C17 odpowiadają odpowiednim trzpieniom kasety (A9, C17), zapobiegając przypadkowemu włożeniu modułu niewłaściwego typu.
• Kompaktowy format Eurocard: Wymaga szerokości 4 TE (4 HP) i wysokości 3 HE (3U) w standardowych 19-calowych kasetach wejścia/wyjścia FSC.
• Niezawodne przełączanie styków: Idealny do sterowania obciążeniami za pośrednictwem przekaźników, sygnalizacji dźwiękowej i świetlnej alarmów oraz zapewniania separacji galwanicznej między logiką systemu a zewnętrznymi obwodami sterowania.

Zastosowania

• Sterowanie przekaźnikami pośredniczącymi zaworów elektromagnetycznych, rozruszników silników i styczników.
• Separacja sygnałów obiektowych oraz przełączanie bezpotencjałowych styków.
• Obwody sterowania sygnalizatorami, syrenami alarmowymi i lampkami stanu.
• Pomocnicze przełączanie w systemach awaryjnego wyłączenia (ESD) oraz interfejsy blokad procesowych.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

1. Kontrola przed instalacją: Sprawdź wzrokowo moduł pod kątem uszkodzeń fizycznych. Upewnij się, że otwory kodujące SOURIAU 5159 w pozycjach A9 i C17 są czyste i nieuszkodzone.
2. Weryfikacja kasety: Potwierdź, że wybrane gniazdo na płycie bazowej wejścia/wyjścia (np. 10314/1/1 lub 10315/1/1) jest wyposażone w odpowiednie mechaniczne trzpienie prowadzące w pozycjach A9 i C17. Nigdy nie wciskaj modułu do gniazda na siłę, jeśli wyczuwalny jest opór, ponieważ wskazuje to na niezgodność kodowania.
3. Wyłączenie zasilania i środki ostrożności ESD: Przed wkładaniem lub wyjmowaniem modułów przestrzegaj zasad bezpiecznego postępowania z urządzeniami wrażliwymi na wyładowania elektrostatyczne. Upewnij się, że warunki zasilania kasety są zgodne z procedurami konserwacji systemu.
4. Wkładanie: Ostrożnie wyrównaj prowadnice krawędzi karty z górną i dolną szyną gniazda kasety 3U. Wsuń moduł zdecydowanie do środka, aż tylne złącze zostanie całkowicie osadzone w gnieździe płyty bazowej. Dokręć górne i dolne śruby mocujące, aby zapewnić prawidłowe uziemienie oraz mechaniczną blokadę chroniącą przed drganiami.
5. Podłączenie obwodów obiektowych: Przed zasileniem obwodów obciążenia upewnij się, że kable połączeniowe oraz zespoły zakończeń obiektowych (FTA) lub listwy zaciskowe dopasowane do kanałów wyjść przekaźnikowych są podłączone zgodnie ze schematami projektowymi.
