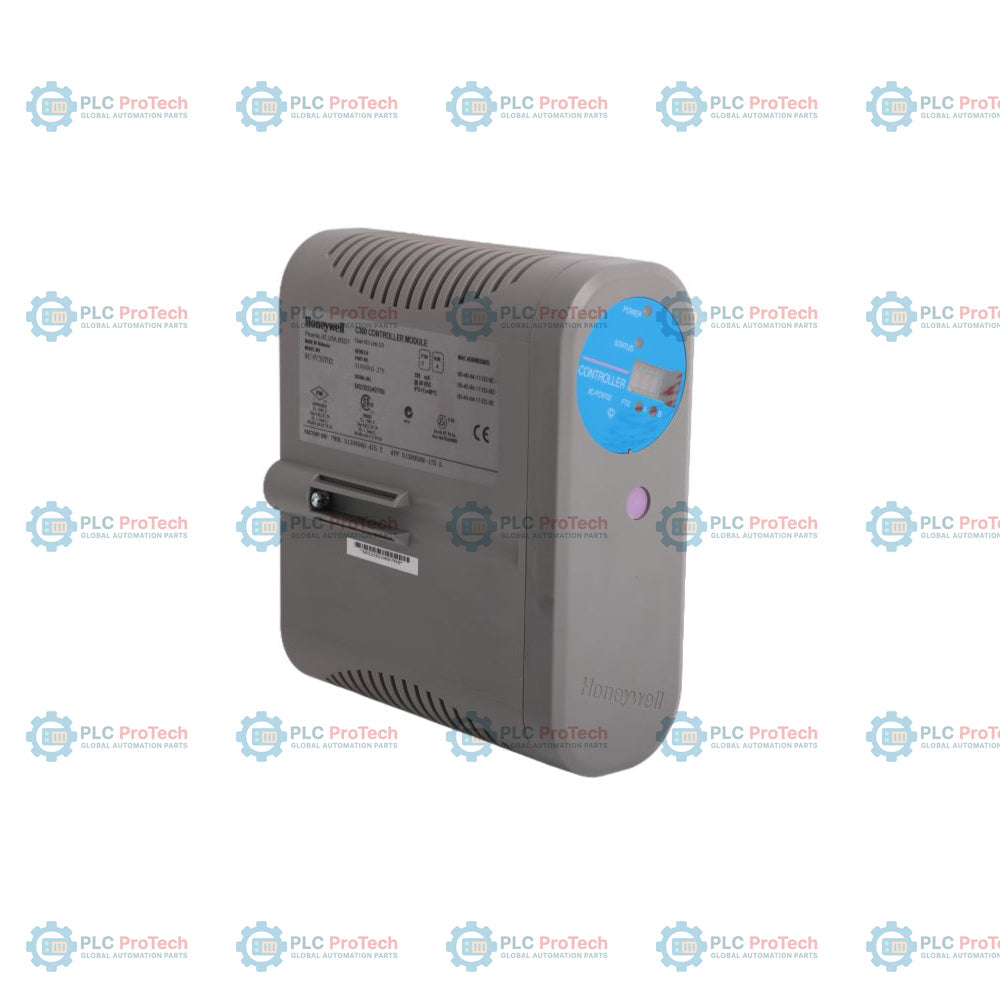

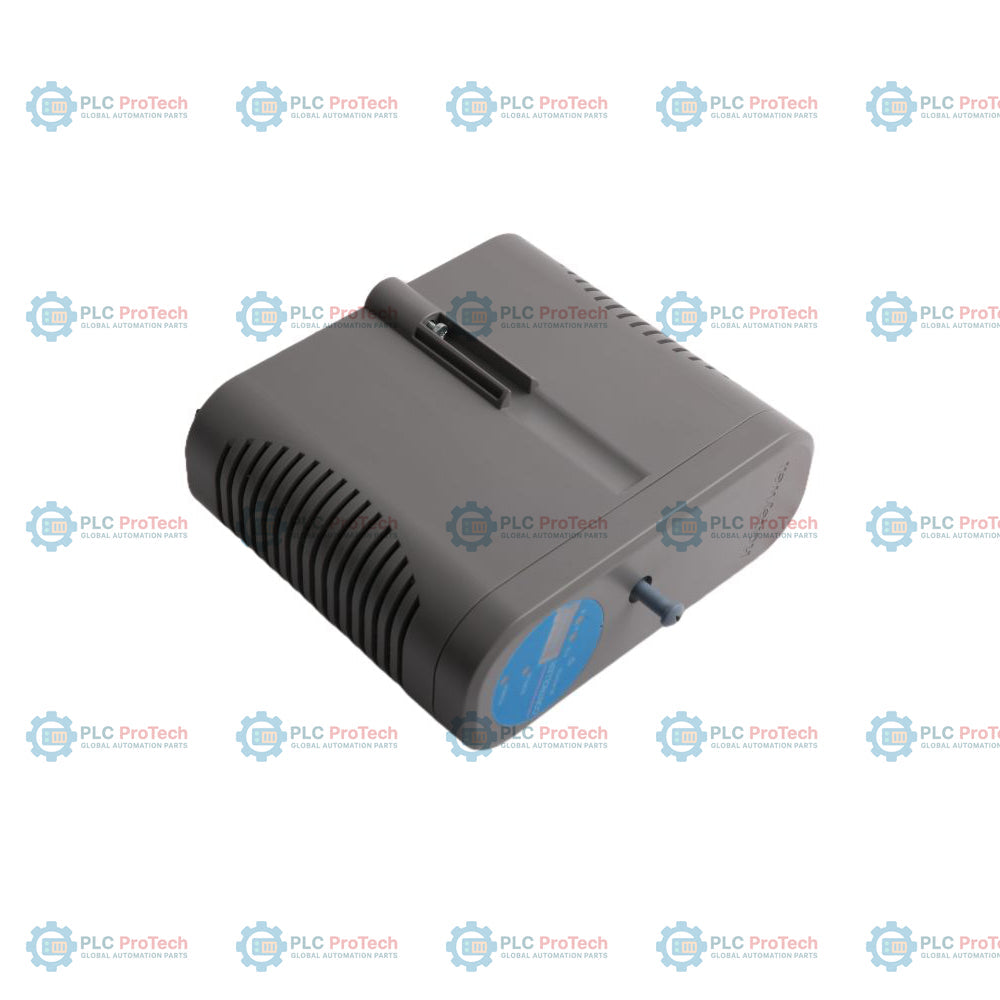

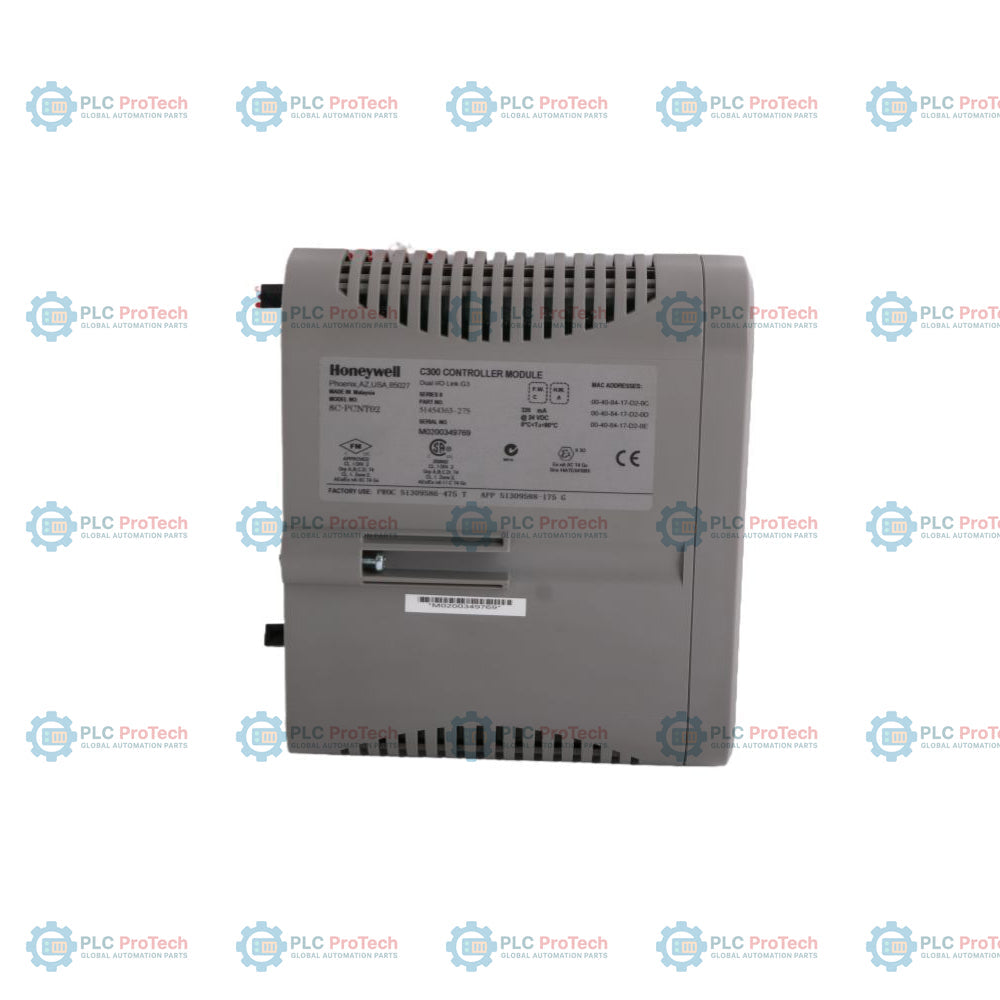

Honeywell 8C-PCNT05 51454363-275 Series 8 Moduł sterownika C300

Opis

Honeywell 8C-PCNT05 (numer części 51454363-275) to moduł sterownika Series 8 C300v5 zaprojektowany do ciągłego wykonywania strategii sterowania, obsługi złożonych pętli procesowych i wysokowydajnej komunikacji z urządzeniami obiektowymi w architekturze systemu Honeywell Experion PKS. Oparty na sprzęcie z dwurdzeniowym przetwarzaniem, ten sterownik C300 piątej generacji znacznie zwiększa zasoby wykonywania i przepustowość komunikacji w porównaniu ze starszym sprzętem C300v3.

Działając w środowisku Honeywell Control Execution Environment (CEE), Honeywell 8C-PCNT05 51454363-275 zapewnia 32 MB pamięci użytkownika CEE oraz 9000 jednostek wykonywania na potrzeby intensywnego przetwarzania logiki procesowej, wykonywania pętli i ogólnosystemowej dystrybucji danych typu peer-to-peer. Moduł jest wyposażony w fabryczną powłokę konforemną (powłoka 5, 6), która chroni wewnętrzne układy elektroniczne przed agresywnymi warunkami atmosferycznymi, gazami chemicznymi i wilgocią występującymi w wymagających środowiskach sterowania procesami.

Urządzenie łączy się bezpośrednio ze standardowymi nośnikami montażowymi Series 8, zapewniając bezproblemową współpracę w sieciach sterowania Fault Tolerant Ethernet (FTE). Obsługiwany w wersjach oprogramowania Experion PKS R520.2 i nowszych kontroler współpracuje z dedykowanym modułem ładowarki RAM 50182539-001, aby zapewnić nieulotne przechowywanie konfiguracji sterowania podczas przerw w głównym zasilaniu.

Funkcje

• Sprzęt z dwurdzeniowym przetwarzaniem: Zbudowany w oparciu o architekturę dwurdzeniową, zapewniającą 9000 jednostek wykonywania obliczeń na potrzeby wymagających algorytmów sterowania i komunikacji.
• Zwiększona pojemność pamięci CEE: Oferuje 32 MB dedykowanej pamięci użytkownika CEE do przechowywania rozbudowanych strategii sterowania, bloków funkcyjnych i operacji sekwencyjnych.
• Ulepszona komunikacja równorzędna: Obsługuje do 8 połączeń modułów Peer Gateway Module (PGM) na każdy węzeł C300, umożliwiając skalowalną rozbudowę architektury sieci.
• Wysoka szybkość dostępu do danych: Osiąga łączną szybkość odpowiedzi dostępu do danych wyświetlanych na poziomie 4000 PPS oraz szybkość komunikacji równorzędnej na poziomie 2000 PPS.
• Przepustowość inicjatora i urządzenia docelowego: Zapewnia do 2000 PPS dla przychodzących żądań pobierania/subskrypcji inicjatora oraz 2000 PPS dla wychodzących publikacji urządzenia docelowego.
• Wysoka częstotliwość aktualizacji: Obsługuje do 200 połączeń peer przy aktualizacji co 100 ms, 400 przy 200 ms, 1000 przy 500 ms i 2000 przy 1 s.
• Dedykowane podtrzymanie zasilania: Zaprojektowany do współpracy z modułem ładowarki pamięci RAM 50182539-001 w celu ochrony danych roboczych podczas przerw w zasilaniu.
• Ochrona powłoką konforemną: Fabryczna powłoka konforemna (Coated 5, 6) chroni komponenty elektroniczne w korozyjnych i trudnych warunkach przemysłowych.

Zastosowania

• Sterowanie procesem Experion PKS: Centralny silnik przetwarzania sterowania wykonujący ciągłe pętle regulacji, złożone blokady i receptury wsadowe.
• Automatyzacja zakładów na dużą skalę: Rozproszone sterowanie procesami w zakładach chemicznych, rafineriach, zakładach petrochemicznych i elektrowniach wymagających obsługi dużej liczby tagów.
• Sieciowanie sterowników o dużej szybkości: Wymiana danych w czasie rzeczywistym między wieloma węzłami sterowników C300 za pośrednictwem odpornego na awarie Ethernetu (FTE).
• Integracja podsystemu procesowego: Zarządzanie modułami wejścia/wyjścia Series 8 o dużej gęstości, inteligentnymi przetwornikami i interfejsami magistrali obiektowej.

Informacje dotyczące zamawiania

Specyfikacje techniczne

Ogólne

Przetwarzanie i pamięć

Wydajność komunikacji

Kompatybilność oprogramowania

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Sprawdź moduł 8C-PCNT05 i zespół nośnika, aby upewnić się, że styki gniazda są czyste i wolne od zanieczyszczeń.
2. Odłącz zasilanie nośnika montażowego Series 8 przed fizycznym zainstalowaniem lub wymianą sprzętu sterownika.
3. Wyrównaj złącza krawędziowe modułu z wyznaczonym gniazdem C300 na nośniku Series 8.
4. Wsuń moduł zdecydowanie do nośnika, aż mechaniczny zatrzask mocujący całkowicie się zatrzaśnie.
5. Podłącz ładowarkę RAM 50182539-001 do dedykowanego zacisku podtrzymania zasilania na sterowniku.
6. Sprawdź połączenia okablowania redundantnej sieci Fault Tolerant Ethernet (FTE) z odpowiednimi portami przełączników Cisco 9200.
7. Włącz zasilanie systemu i monitoruj diagnostyczne diody LED podczas inicjalizacji systemu i sekwencji uruchamiania.

Wytyczne dotyczące konfiguracji / uruchamiania / wymiany

Wytyczne dotyczące konfiguracji

• Programuj i konfiguruj strategie sterowania za pomocą programu Honeywell Control Builder w wersji Experion PKS R520.2 lub nowszej.
• Przypisz unikalne adresy węzłów FTE i sprawdź ustawienia podsieci przed wykonaniem pierwszego pobrania strategii.

Zalecenia dotyczące uruchamiania

• Monitoruj zużycie pamięci użytkownika CEE w programie Control Builder, aby zoptymalizować przypisania bloków w limicie 32 MB.
• Zweryfikuj szybkości publikacji peer-to-peer oraz ścieżki połączeń PGM między skonfigurowanymi węzłami sterowników.
• Sprawdź stan napięcia ładowania podłączonej ładowarki RAM 50182539-001, aby zapewnić prawidłowy stan baterii.

Zalecenia dotyczące wymiany

• Ograniczenie redundancji między generacjami: Modułu 8C-PCNT05 (C300v5) nie można łączyć w zestawie redundantnym z modułem 8C-PCNT03 (C300v3), ponieważ różne generacje sprzętu nie będą synchronizować stanów redundancji.
• Przed wyjęciem istniejącego modułu sterownika wykonaj pełną kopię zapasową bazy danych systemu i parametrów w programie Control Builder.
• Zawsze należy upewnić się, że wymienny moduł 8C-PCNT05 jest zainstalowany z właściwym modelem ładowarki RAM 50182539-001, a nie z ładowarkami starszego typu.
