Opis

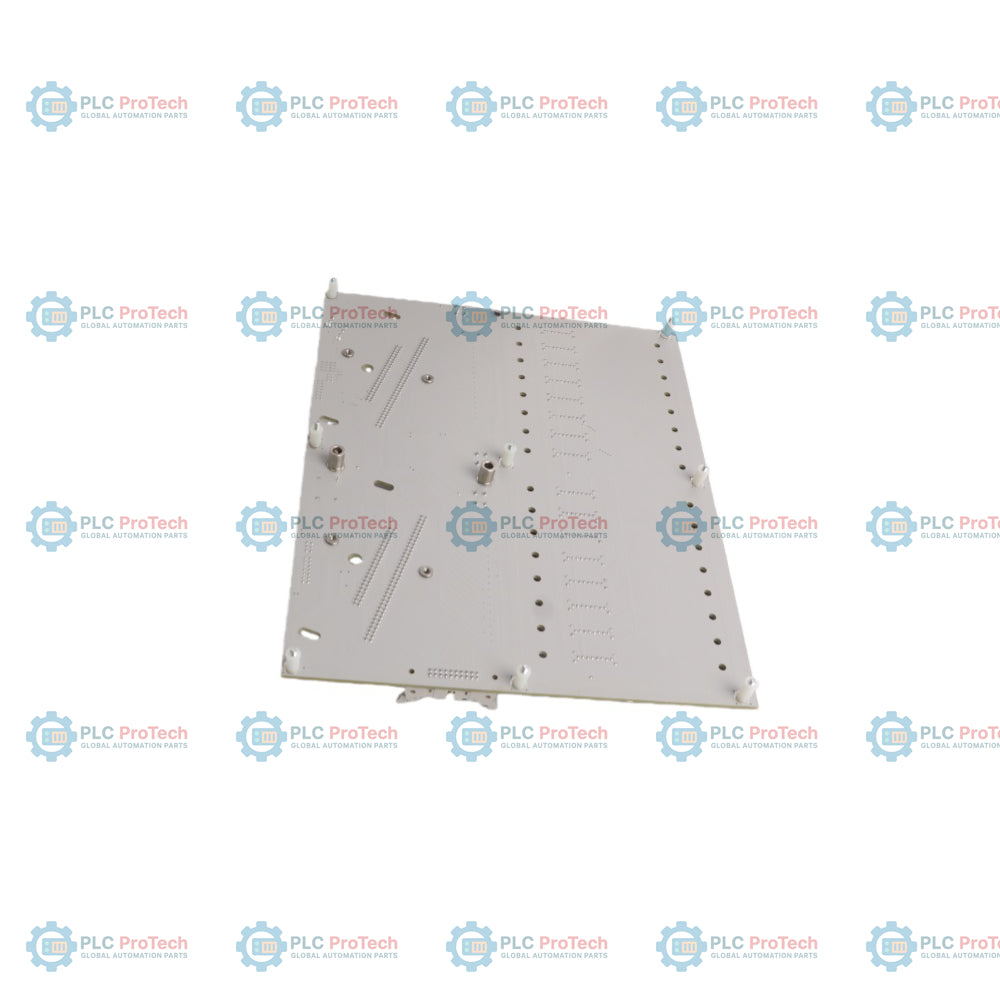

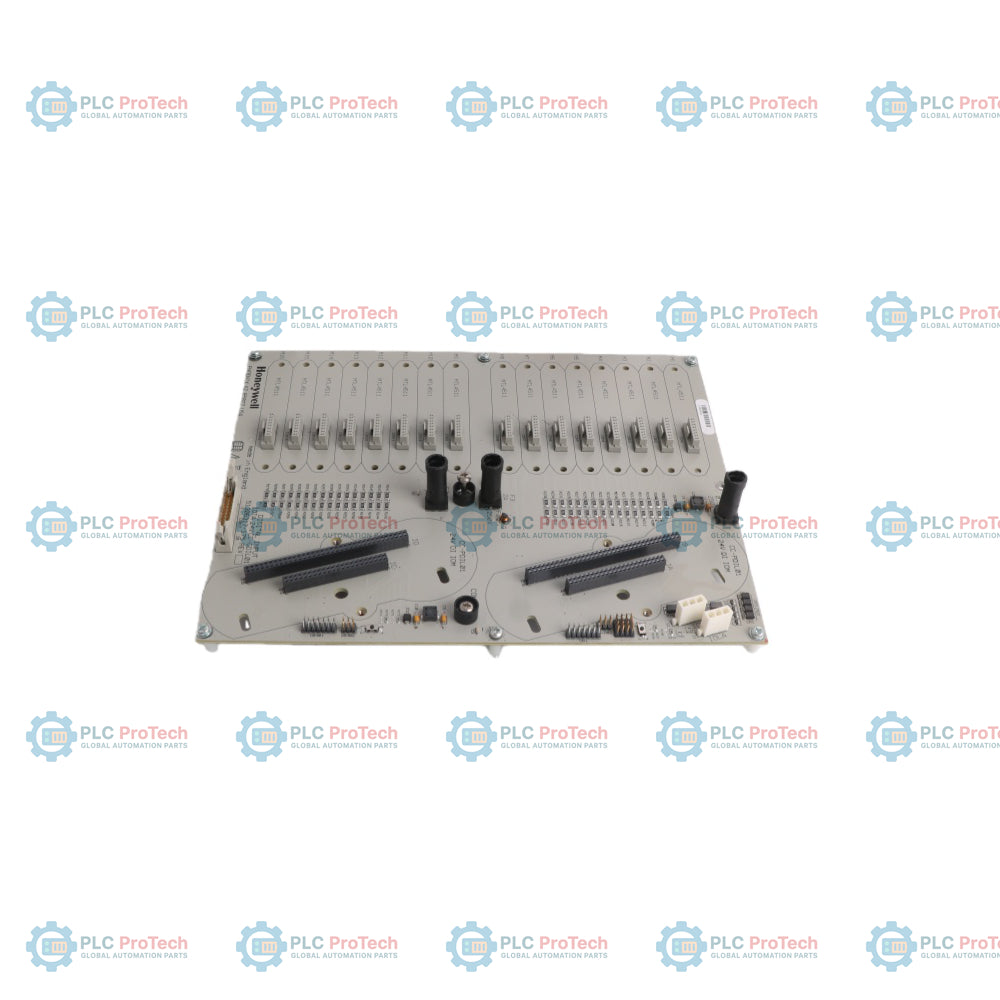

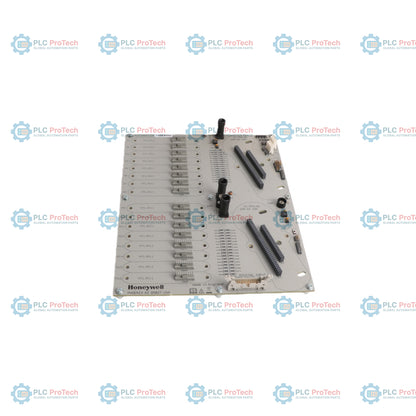

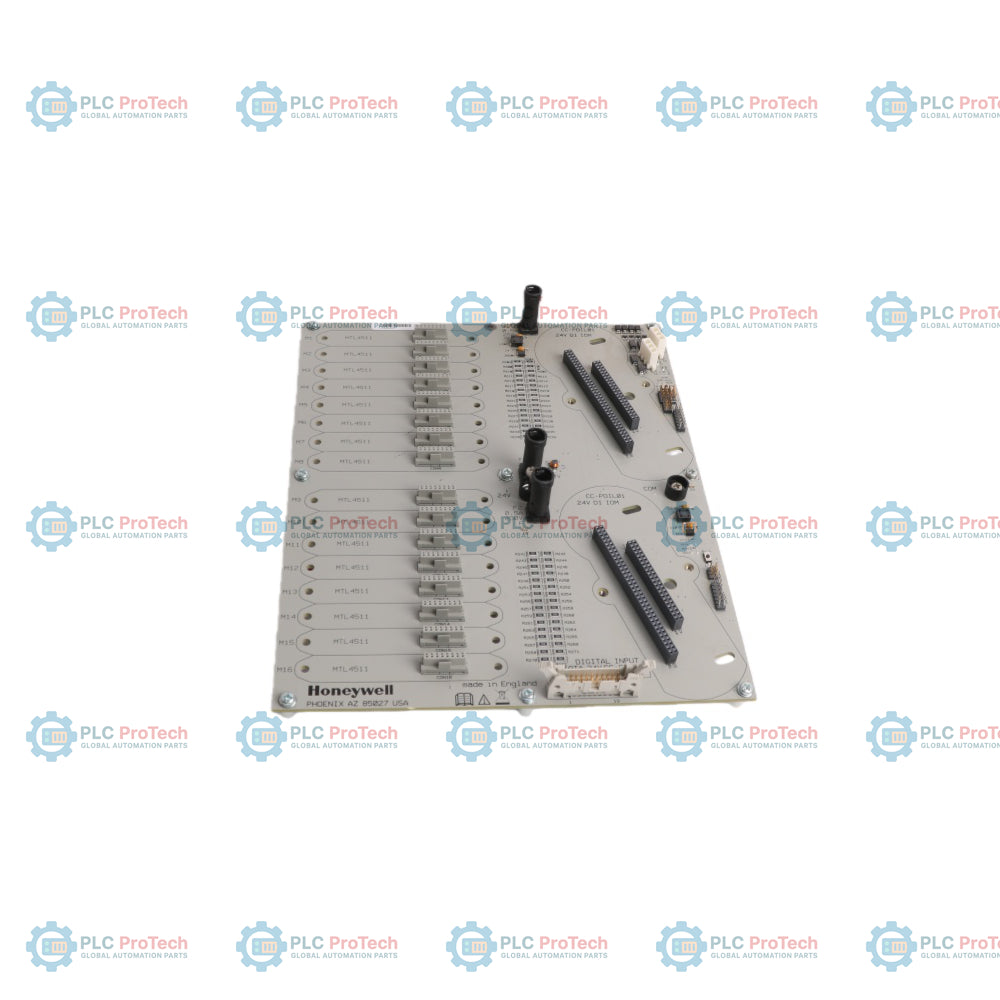

Honeywell CC-GAIX11 to redundantny moduł wejść analogowych GI/IS IOTA (Galvanic Isolation / Intrinsically Safe Input Output Termination Assembly — zespół zakończeń wejść/wyjść z izolacją galwaniczną i iskrobezpiecznych) przeznaczony do systemów sterowania procesem o wysokiej dostępności w architekturze wejść/wyjść Honeywell Experion PKS Series C. Zapewnia interfejs fizyczny i elektryczny wymagany do podłączenia sygnałów czujników obiektowych oraz ich bezpiecznego przekierowania do sparowanych modułów wejść analogowych Series C, takich jak CC-PAIH01, CC-PAIH02, CC-PAIX01 lub CC-PAIX02.

Zaprojektowany do krytycznych operacji przemysłowych moduł CC-GAIX11 zawiera redundantne pozycje montażowe modułów IOM bezpośrednio na płytce. Taka konfiguracja umożliwia równoległą, redundantną pracę dwóch zgodnych modułów wejść analogowych Series C bez konieczności stosowania zewnętrznego sprzętu przełączającego ani dodatkowego okablowania krzyżowego. Zespół zapewnia wbudowane kondycjonowanie sygnałów i dystrybucję zasilania obiektowego, umożliwiając niezawodny pomiar danych z przetworników 4–20 mA i napięciowych w wymagających środowiskach procesowych.

Funkcje

• Architektura redundantna: Obsługuje dwa moduły I/O Series C montowane wtykowo na jednym zespole, zapewniając płynną tolerancję sprzętowych usterek.
• Obsługa izolacji galwanicznej / bezpieczeństwa iskrobezpiecznego (GI/IS): Zaprojektowany specjalnie do współpracy z galwanicznie izolowanymi obwodami obiektowymi w instalacjach przemysłowych o krytycznym znaczeniu dla bezpieczeństwa.
• Kompaktowy format 12-calowy: Standardowy 12-calowy (304 mm) układ IOTA maksymalizuje gęstość zabudowy szafy, zapewniając jednocześnie pełny dostęp do zacisków.
• Zasilanie bezpośrednio z magistrali: Odbiera podstawowe napięcie robocze 24 V DC bezpośrednio z magistrali nośnika montażowego, eliminując konieczność stosowania dodatkowego okablowania dystrybucji zasilania.
• Zintegrowane trasowanie sygnałów: Łączy kondycjonowanie sygnałów procesowych i redundantne połączenie magistrali sieciowej (I/O LINK) na jednej płytce.
• Odłączane zaciski śrubowe: Wyposażone w dwupoziomowe zaciski okablowania obiektowego, ułatwiające instalację, konserwację i testowanie pętli obiektowych.

Zastosowania

• Interfejsowanie z obszarem zagrożonym wybuchem: Integruje przetworniki procesowe zainstalowane w wymagających strefach procesowych z platformą sterownika Experion C300.
• Redundantne pozyskiwanie danych analogowych: Zapewnia nieprzerwane monitorowanie krytycznych zmiennych procesowych, takich jak przepływ, ciśnienie, poziom i temperatura.
• Optymalizacja szafy DCS: Zmniejsza całkowitą powierzchnię obudowy dzięki integracji zakończeń przewodów obiektowych, dystrybucji zasilania i redundancji na jednej płytce.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne instalacji

1. Kontrola przed instalacją: Sprawdź, czy zespół CC-GAIX11 nie jest uszkodzony oraz czy szczeliny nośnika montażowego są czyste i wolne od zanieczyszczeń.
2. Montaż: Solidnie zamontuj urządzenie IOTA na podstawie obudowy szafy Series C lub na szynie nośnej, zapewniając prawidłowe połączenie z magistralą zasilania 24 VDC.
3. Połączenia przewodów: Podłącz przewody obiektowe do dwupoziomowych odłączanych listew zaciskowych, używając przewodów wielodrutowych o przekroju do 12 AWG (2,5 mm²). Upewnij się, że ekran i przewody wspólne sygnałów są poprowadzone zgodnie z zakładowymi wytycznymi dotyczącymi uziemienia.
4. Instalacja modułów: Ostrożnie wyrównaj i podłącz wskazane moduły wejść analogowych (np. CC-PAIH02 lub CC-PAIX02) do głównych i redundantnych pozycji IOM na urządzeniu IOTA, aż zostaną całkowicie osadzone i zablokowane.
5. Weryfikacja zasilania: Przed uruchomieniem pętli sterowania potwierdź prawidłowe napięcie zasilania 24 VDC na magistrali nośnej.
