Opis

Honeywell CC-PCNT01 (numer katalogowy: 51405046-175) to moduł sterownika C300 przeznaczony do rozproszonego sterowania procesem i pracy jako bramka wejść/wyjść w architekturze automatyki Honeywell Experion PKS Series C.

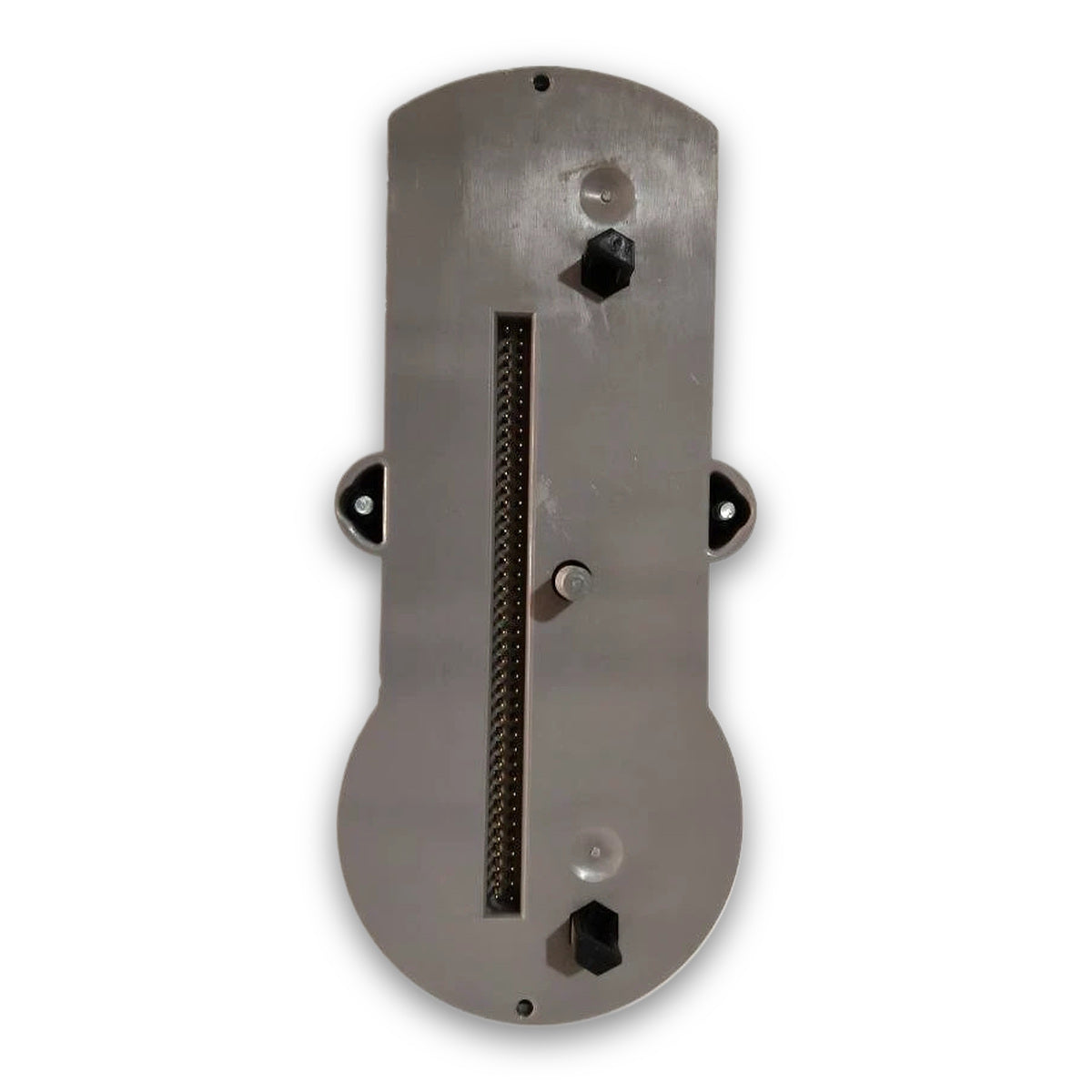

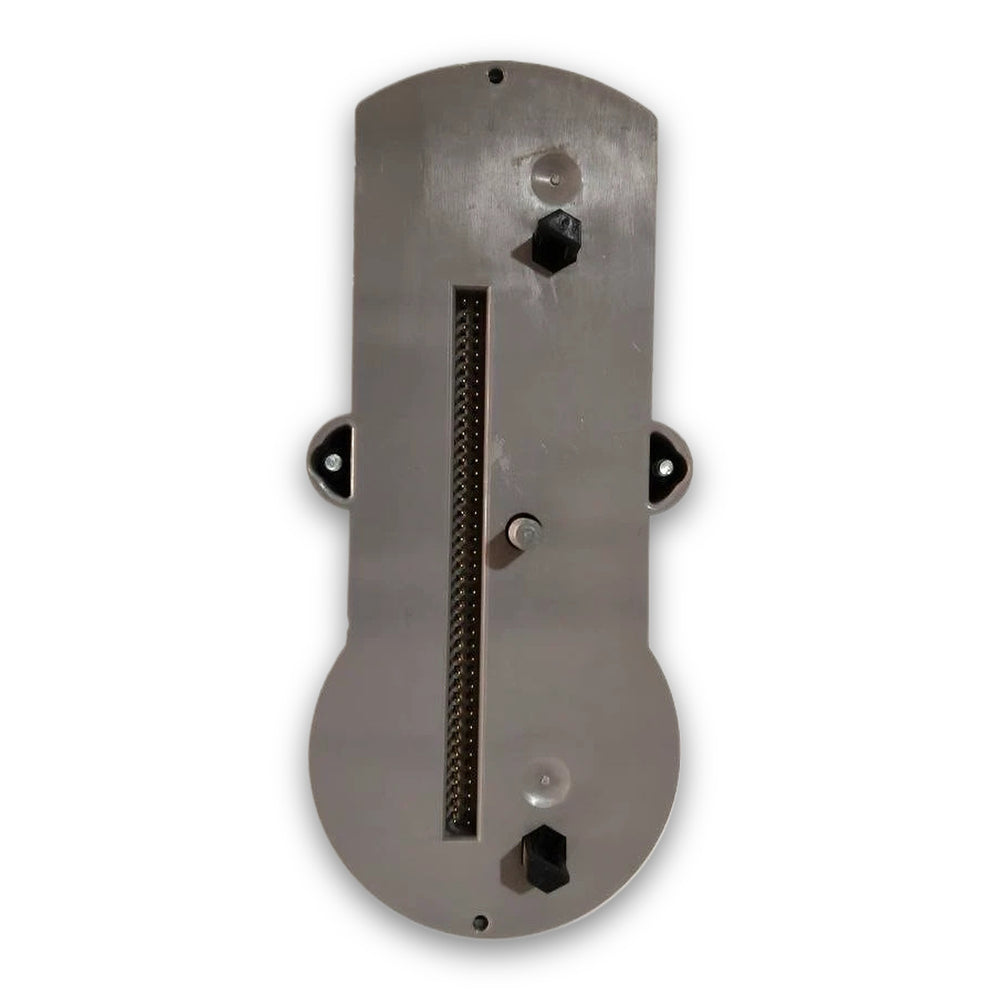

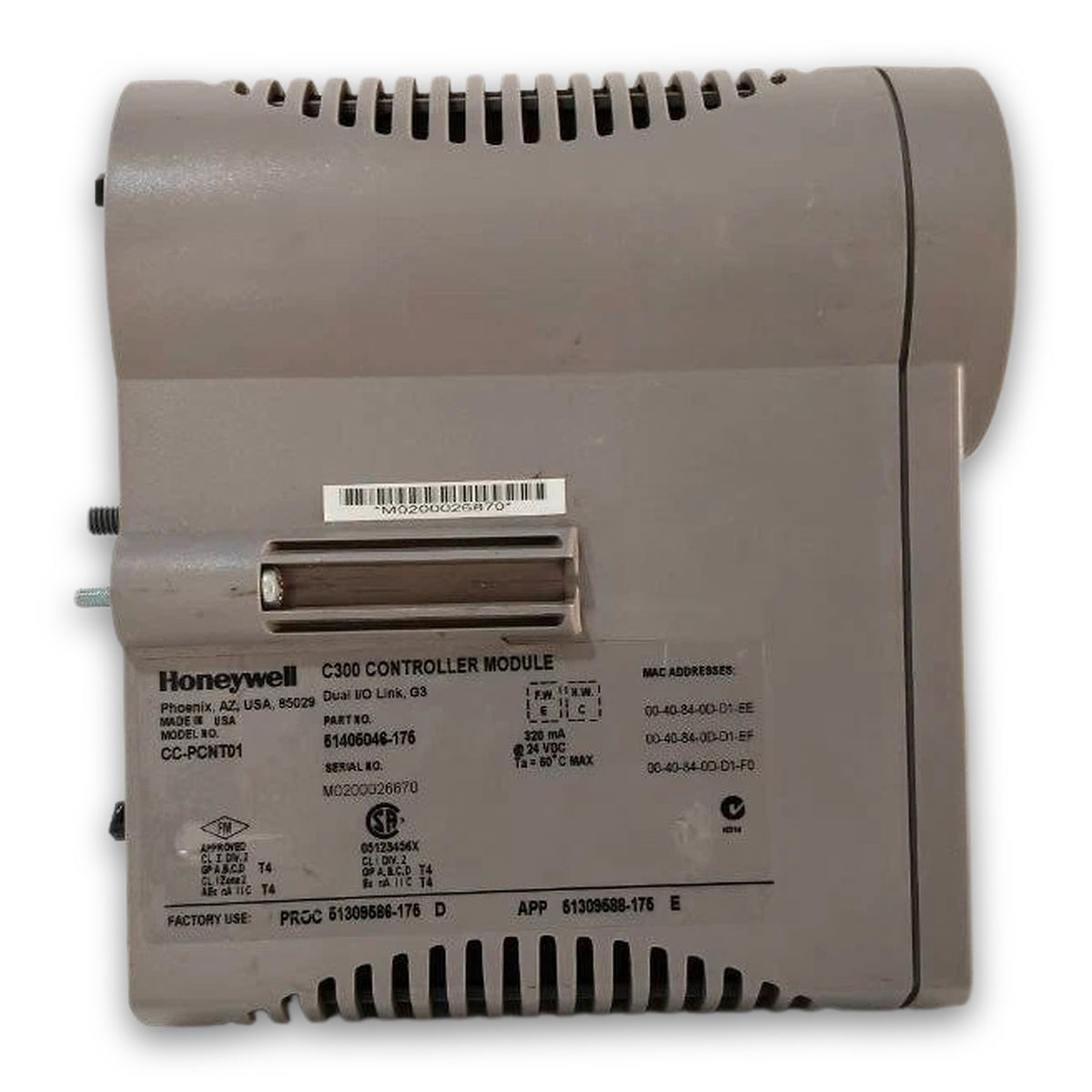

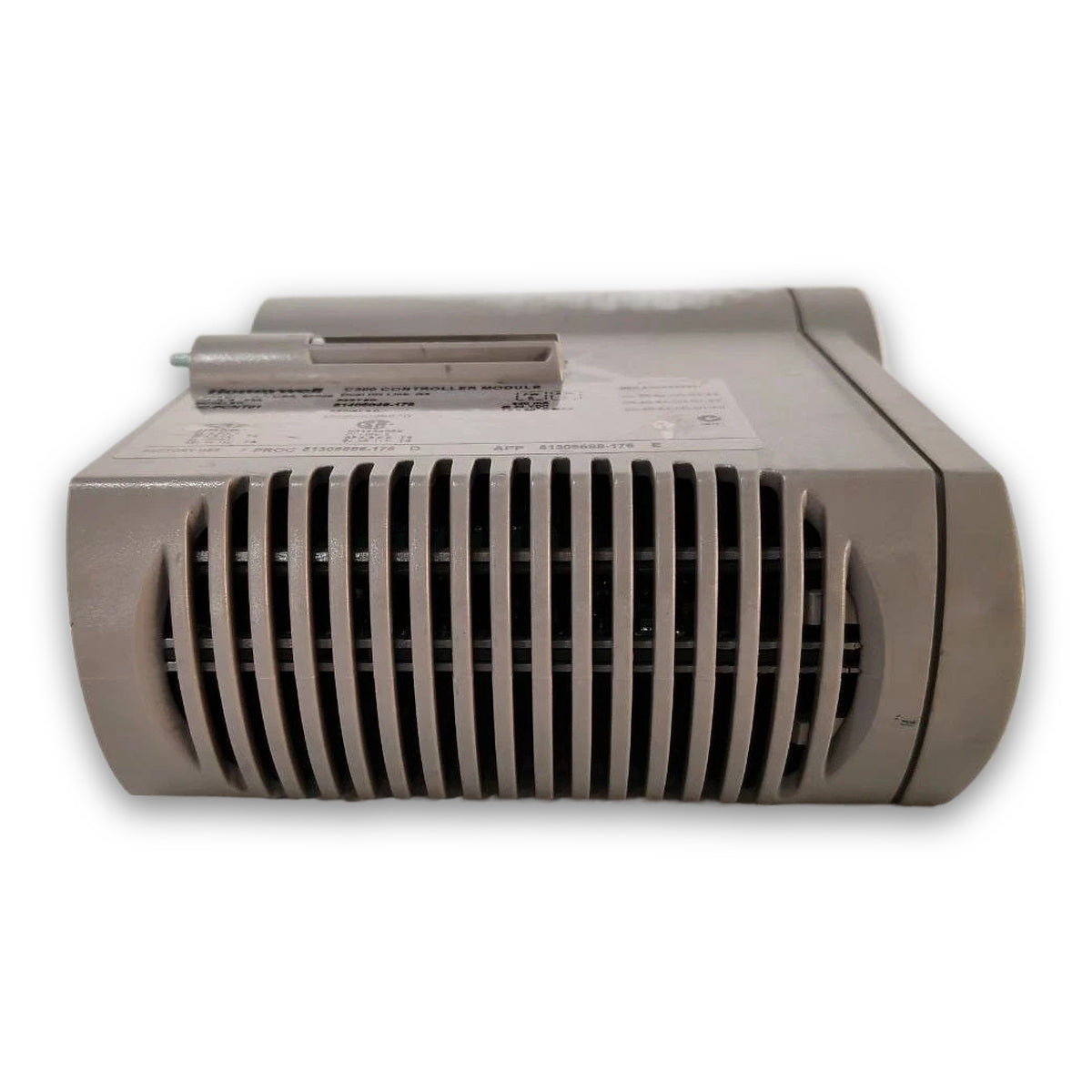

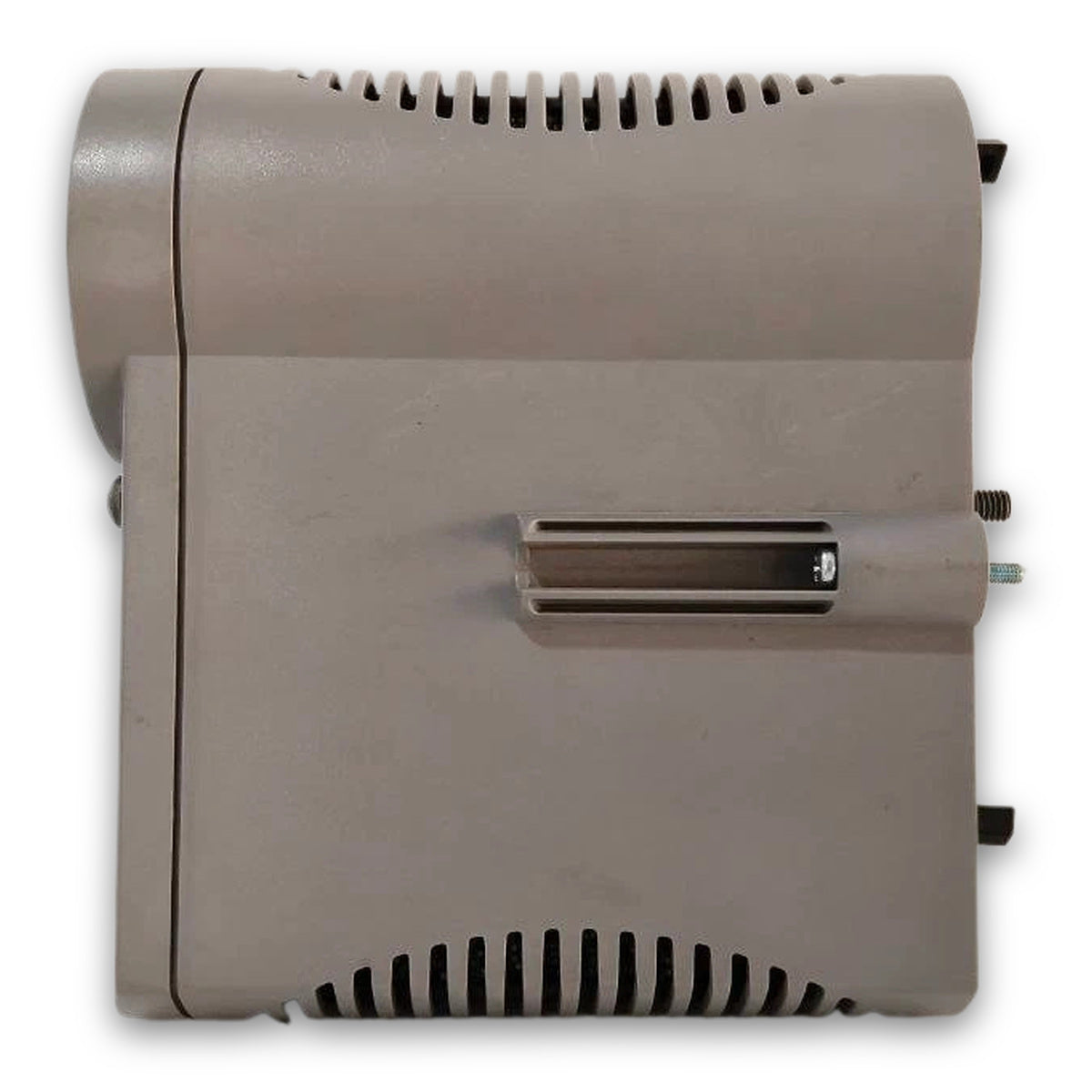

Moduł zawiera płytki drukowane z powłoką konforemną, zamknięte w ochronnej obudowie z tworzywa sztucznego, ze zintegrowanymi diodami LED stanu i lokalnym wyświetlaczem. Dzięki konstrukcji bez obudowy Honeywell CC-PCNT01 podłącza się bezpośrednio do zespołu przyłączeniowego wejść/wyjść (IOTA), a konkretnie do CC-TCNT01, co eliminuje potrzebę stosowania oddzielnej fizycznej szafy lub płyty montażowej.

Honeywell CC-PCNT01 obsługuje zarówno niezredundantne, jak i w pełni redundantne topologie sterowania. Redundancja wysokiej dostępności jest zintegrowana bezpośrednio z konstrukcją sterownika, umożliwiając płynne parowanie dwóch sterowników za pośrednictwem dedykowanego kabla łącza redundancji. Urządzenie komunikuje się z obiektowymi wejściami/wyjściami za pośrednictwem dwóch kanałów I/O Link i integruje się z systemami nadzoru zakładu za pośrednictwem połączeń Fault Tolerant Ethernet (FTE) dostępnych na znajdującym się poniżej zespole przyłączeniowym.

Cechy

• Realizuje funkcje rozproszonego sterowania procesem i działa jako bramka wejść/wyjść dla systemów Experion Series C.
• Wykorzystuje bezobudowową konstrukcję Series C, montowaną bezpośrednio na dedykowanym zespole przyłączeniowym wejść/wyjść.
• Wyposażony w płytki obwodów z powłoką konforemną (prefiks CC), zapewniającą dodatkową ochronę środowiskową przed zanieczyszczeniami przemysłowymi.
• Obsługuje niezredundantne i w pełni redundantne tryby pracy o wysokiej dostępności z automatyczną synchronizacją.

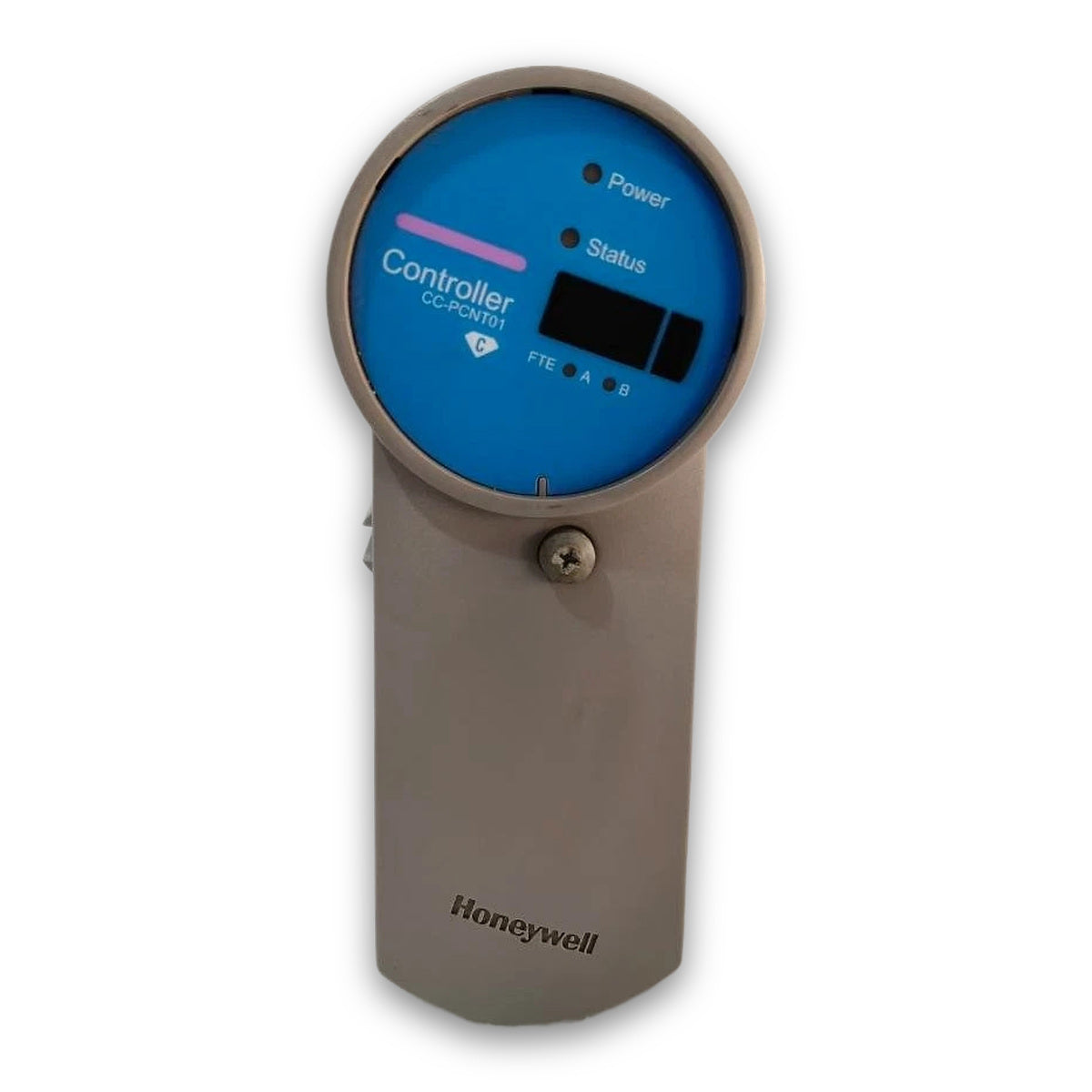

• Wyposażony w diody LED stanu na panelu przednim oraz wyświetlacz alfanumeryczny do bezpośredniego monitorowania pracy.
• Łączy się z sieciami obiektowych wejść/wyjść za pośrednictwem dwóch interfejsów I/O Link na bazowym zespole przyłączeniowym.
• Odbiera regulowane zasilanie systemowe 24 V DC bezpośrednio przez interfejs zespołu przyłączeniowego.

Zastosowania

• Rozproszone sterowanie procesem: wykonuje złożone algorytmy sterowania procesami ciągłymi, partiami i logiką w środowiskach automatyki przemysłowej.
• Bramka sieciowa Experion Series C: zapewnia komunikację między modułami wejść/wyjść Series C a interfejsami człowiek–maszyna Experion PKS i sieciami nadrzędnymi.
• Praca w trybie wysokiej dostępności: zapewnia ciągłe, nieprzerwane sterowanie w krytycznych zastosowaniach procesowych wymagających pełnej redundancji sprzętowej.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Potwierdź, że układ dystrybucji zasilania systemu zapewnia stabilne napięcie 24 V DC oraz że docelowe gniazdo wykorzystuje zgodne złącze IOTA CC-TCNT01.
2. Przed instalacją sprawdź tylne złącza elektryczne i plastikową obudowę modułu CC-PCNT01 pod kątem uszkodzeń fizycznych.
3. Wyrównaj obudowę modułu z prowadnicami montażowymi zespołu terminacji CC-TCNT01.
4. Mocno dociśnij moduł do złącza IOTA, aż zatrzaski mocujące całkowicie się zablokują.
5. Sprawdź, czy wszystkie kable sieciowe, I/O Link i redundancji podłączone do bazowego złącza IOTA są prawidłowo zamocowane.
6. Podaj zasilanie systemowe 24 V DC i obserwuj wyświetlacz stanu na panelu przednim, aby potwierdzić prawidłową inicjalizację modułu.

Wytyczne dotyczące konfiguracji

1. Połącz się ze sterownikiem za pomocą oprogramowania inżynierskiego Control Builder przez sieć Fault Tolerant Ethernet (FTE).
2. Przypisz adres węzła sterownika oraz parametry komunikacji sieciowej w drzewie konfiguracji sprzętowej Experion.
3. W przypadku pracy redundantnej skonfiguruj węzeł sterownika dodatkowego i potwierdź synchronizację sygnałów przez dedykowane łącze redundancji.
4. Pobierz strategię sterowania do modułu CC-PCNT01 i wykonaj kopię zapasową parametrów.

Zalecenia dotyczące wymiany

1. Sprawdź, czy kopie zapasowe strategii systemu są aktualne. W przypadku pracy w parze redundantnej upewnij się, że sterownik dodatkowy jest dostępny online i zsynchronizowany.
2. Odłącz zasilanie gniazda sterownika lub przed wyjęciem modułu rozpocznij kontrolowane przełączenie na jednostkę rezerwową.
3. Zwolnij mechaniczne zaciski mocujące moduł CC-PCNT01 i wyciągnij go prosto ze złącza IOTA CC-TCNT01.
4. Bezpiecznie zamontuj moduł CC-PCNT01 na złączu IOTA i przywróć zasilanie systemu.
5. Sprawdź, czy jednostka zastępcza nawiązuje łączność sieciową, pobiera dane konfiguracyjne i powraca do normalnego stanu operacyjnego.
