Opis

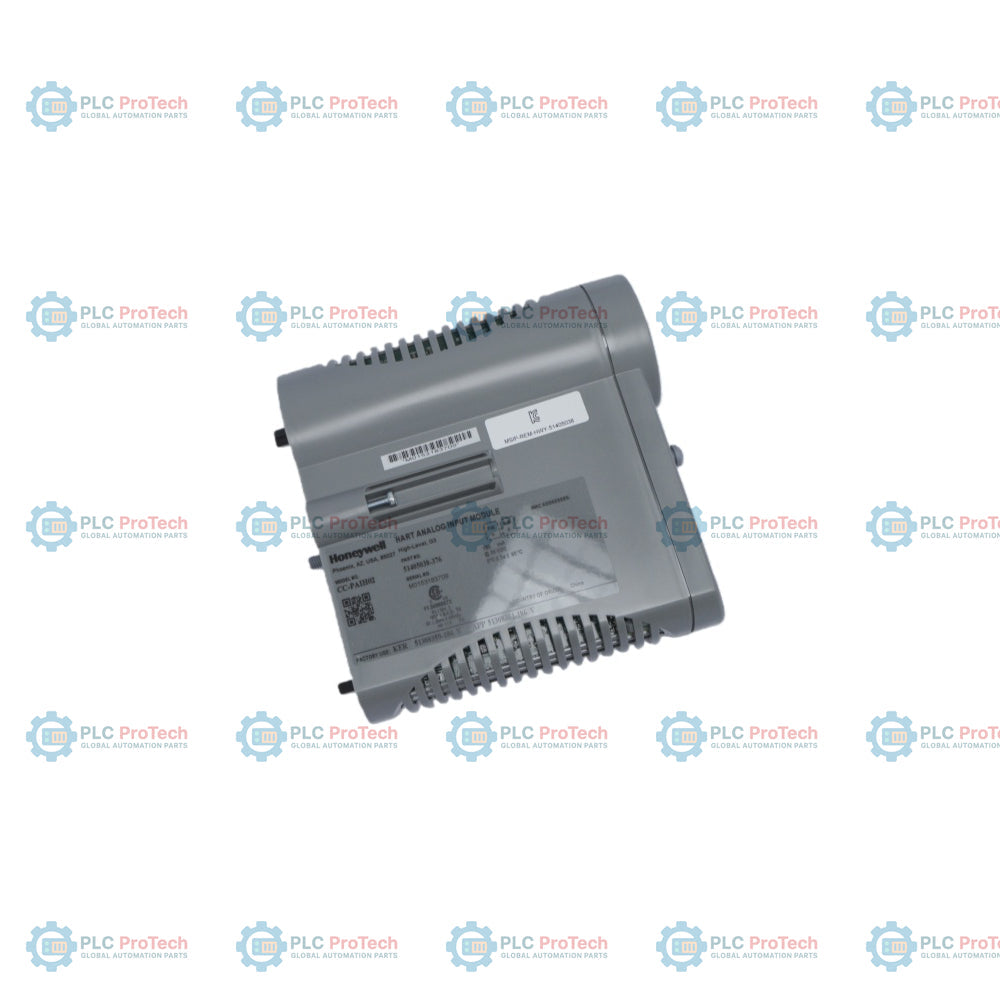

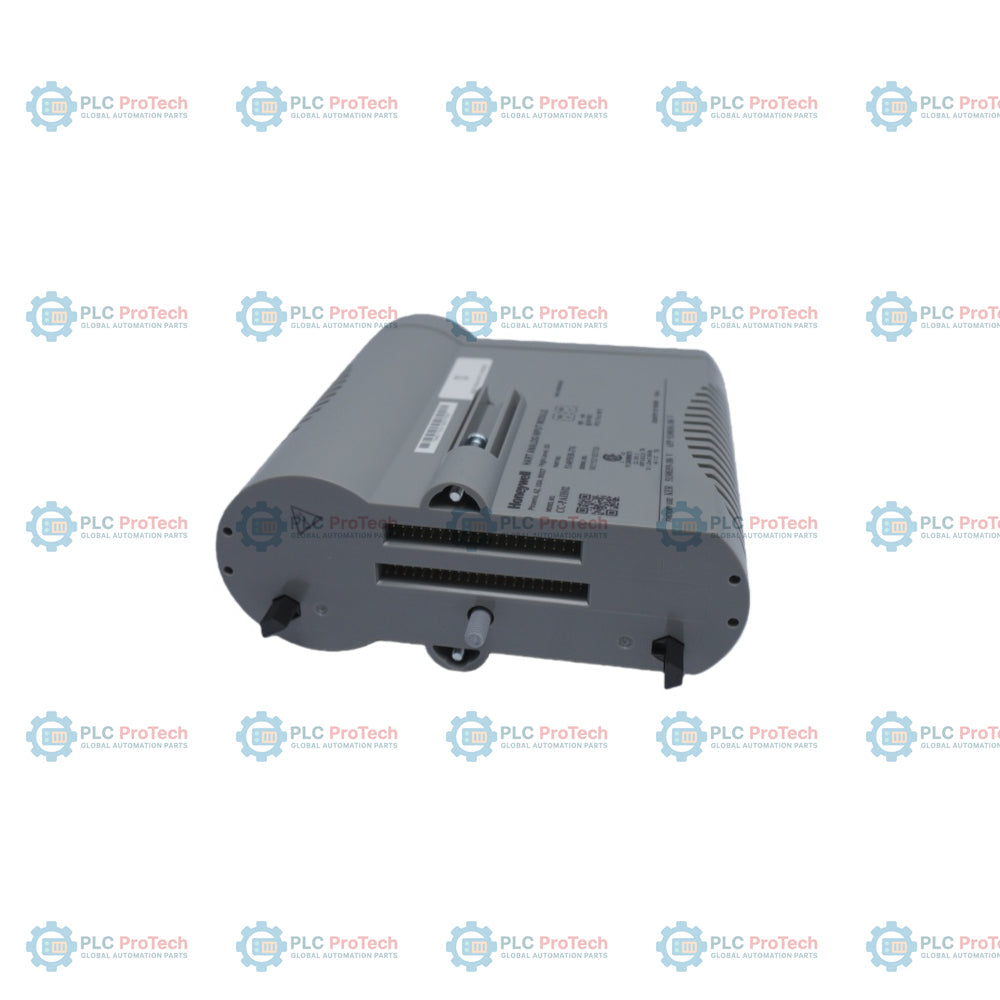

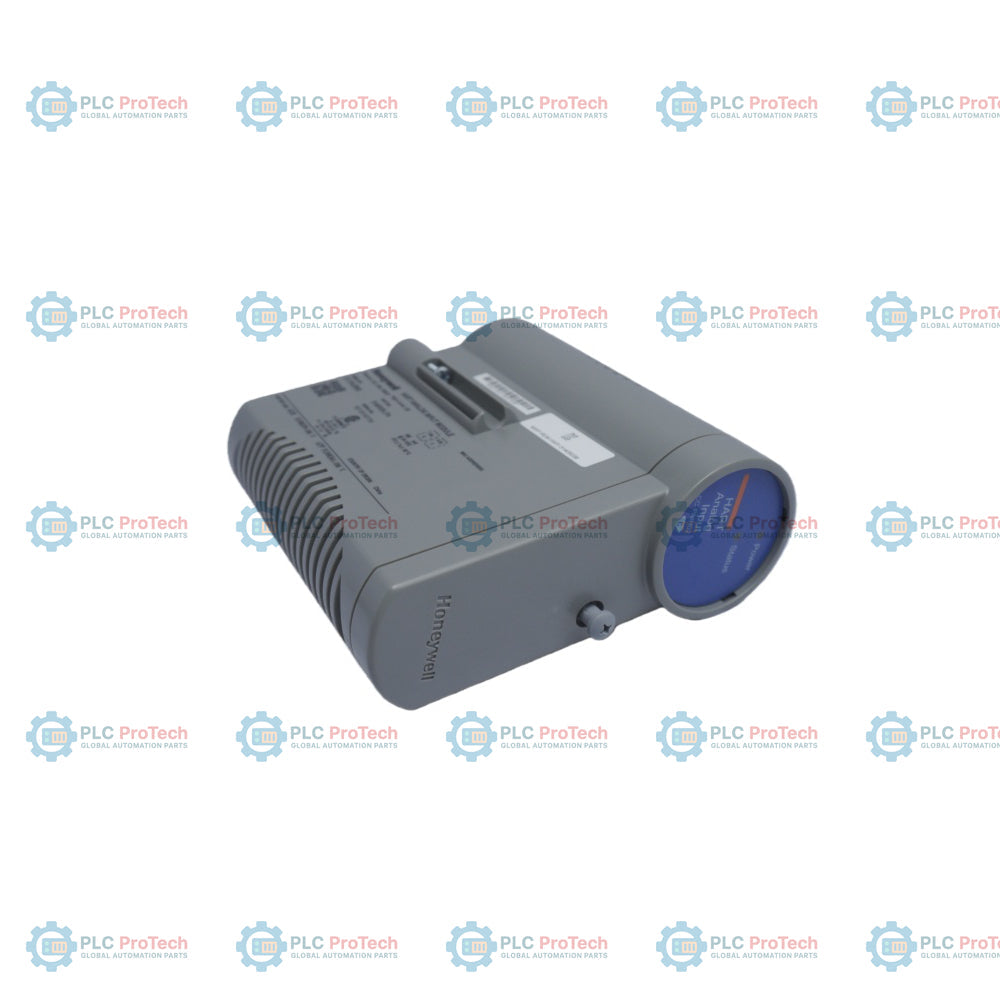

Honeywell CC-PPIX01 (numer części 51410089-175) to 8-kanałowy moduł wejść impulsowych (PIM) przeznaczony do systemu automatyki procesowej Honeywell Experion Series C. Jako moduł wejść/wyjść (IOM) w architekturze sterownika C300 łączy się za pośrednictwem Series C IOLINK, zapewniając przetwarzanie częstotliwości dyskretnej, zliczanie impulsów i pomiar prędkości w przemysłowych obiegach sterowania procesem.

Wyposażony w płytki drukowane z fabrycznie nałożoną powłoką ochronną (oznaczone prefiksem CC), Honeywell CC-PPIX01 zapewnia zwiększoną ochronę przed trudnymi zanieczyszczeniami atmosferycznymi, środowiskami korozyjnymi i wilgocią przemysłową. Moduł działa jako bezpośredni most sprzętowy dla szybkich sygnałów impulsowych, przekształcając surowe dane częstotliwości z obiektu w uporządkowane zmienne sterujące do zastosowań związanych z sumowaniem, monitorowaniem przepływu, wykrywaniem prędkości obrotowej i pomiarami turbinowymi.

Funkcje

• Integracja z architekturą Series C: Działa jako dedykowany 8-kanałowy moduł wejść impulsowych na magistrali Series C IOLINK.
• Powłoka ochronna: Wyposażony w nakładaną fabrycznie powłokę ochronną zapewniającą trwałą pracę w trudnych lub korozyjnych warunkach procesowych.
• Pojemność 8 kanałów: Obsługuje do 8 kanałów przetwarzania wejść impulsowych do monitorowania częstotliwości, prędkości i liczników.
• Zarządzanie oprogramowaniem sprzętowym na pokładzie: Integruje się ze strukturą Series C IOLINK, umożliwiając programowanie i aktualizowanie obrazów wykonywalnych za pośrednictwem połączenia IOLINK.
• Moduł bez obudowy: Montowany bezpośrednio na pasujących zespołach zakończeń wejść/wyjść serii C (IOTA), zapewnia uporządkowane okablowanie szafy i minimalne wymagania przestrzenne.

Zastosowania

• Pomiar przepływu za pomocą turbin i przepływomierzy wyporowych: Przetwarzanie wyjściowych sygnałów częstotliwości i ciągów impulsów z przepływomierzy cieczy i gazów w celu dokładnego sumowania objętości.
• Monitorowanie prędkości obrotowej: Punkt interfejsu dla tachometrów impulsowych, wyłączników zbliżeniowych i czujników prędkości monitorujących silniki, turbiny oraz maszyny wirujące.
• Systemy zliczania partii i dozowania: Śledzenie dyskretnych impulsów w celu dokładnej kontroli objętości, napełniania i sterowania obiegami procesów porcjowania.
• Sumowanie przepływu i częstotliwości w całym zakładzie: Dostarczanie wysokoprecyzyjnych danych wejściowych częstotliwości do strategii sterownika C300 w zakładach rafineryjnych, elektrowniach i zakładach przetwórstwa chemicznego.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Kontrola przed instalacją: Sprawdź numer części (51410089-175) i skontroluj zespół płytki drukowanej modułu oraz styki interfejsu pod kątem uszkodzeń powstałych podczas transportu.
2. Weryfikacja zasilania: Przed osadzeniem modułu upewnij się, że zasilanie systemowe 24 V DC oraz zasilanie magistrali IOLINK doprowadzone do docelowego gniazda IOTA Series C mieszczą się w zakresie specyfikacji.
3. Wyrównanie modułu: Dopasuj elementy prowadzące na obudowie CC-PPIX01 do odpowiedniego gniazda w montażowym module IOTA.
4. Wkładanie i zatrzaskiwanie: Mocno dociśnij moduł do gniazda IOTA, aż zatrzaski montażowe całkowicie się zablokują.
5. Kontrola okablowania i ekranowania: Upewnij się, że okablowanie terenowe czujników impulsów i ekrany kabli są uziemione zgodnie z zalecanymi zasadami uziemiania aparatury.

Zalecenia dotyczące konfiguracji i uruchomienia

• Konfiguracja strategii sterowania: Skonfiguruj blok modułu CC-PPIX01 (PIM) w programie Experion PKS Control Builder, przypisując parametry kanałów, współczynniki skalowania i jednostki inżynierskie.
• Weryfikacja magistrali IOLINK: Sprawdź, czy sterownik C300 rozpoznaje moduł CC-PPIX01 w aktywnej magistrali IOLINK Series C, oraz zweryfikuj stan komunikacji.
• Spójność oprogramowania układowego: Przed uruchomieniem sprawdź zgodność wersji oprogramowania układowego za pośrednictwem Experion PKS, korzystając z dostarczania online IOLINK, jeśli wymagane jest przeprogramowanie.
• Kontrola kalibracji sygnałów: Podaj znane sygnały częstotliwościowe lub ciągi impulsów do każdego aktywnego kanału, aby zweryfikować dokładność i parametry zliczania przed przełączeniem systemu.
