Opis

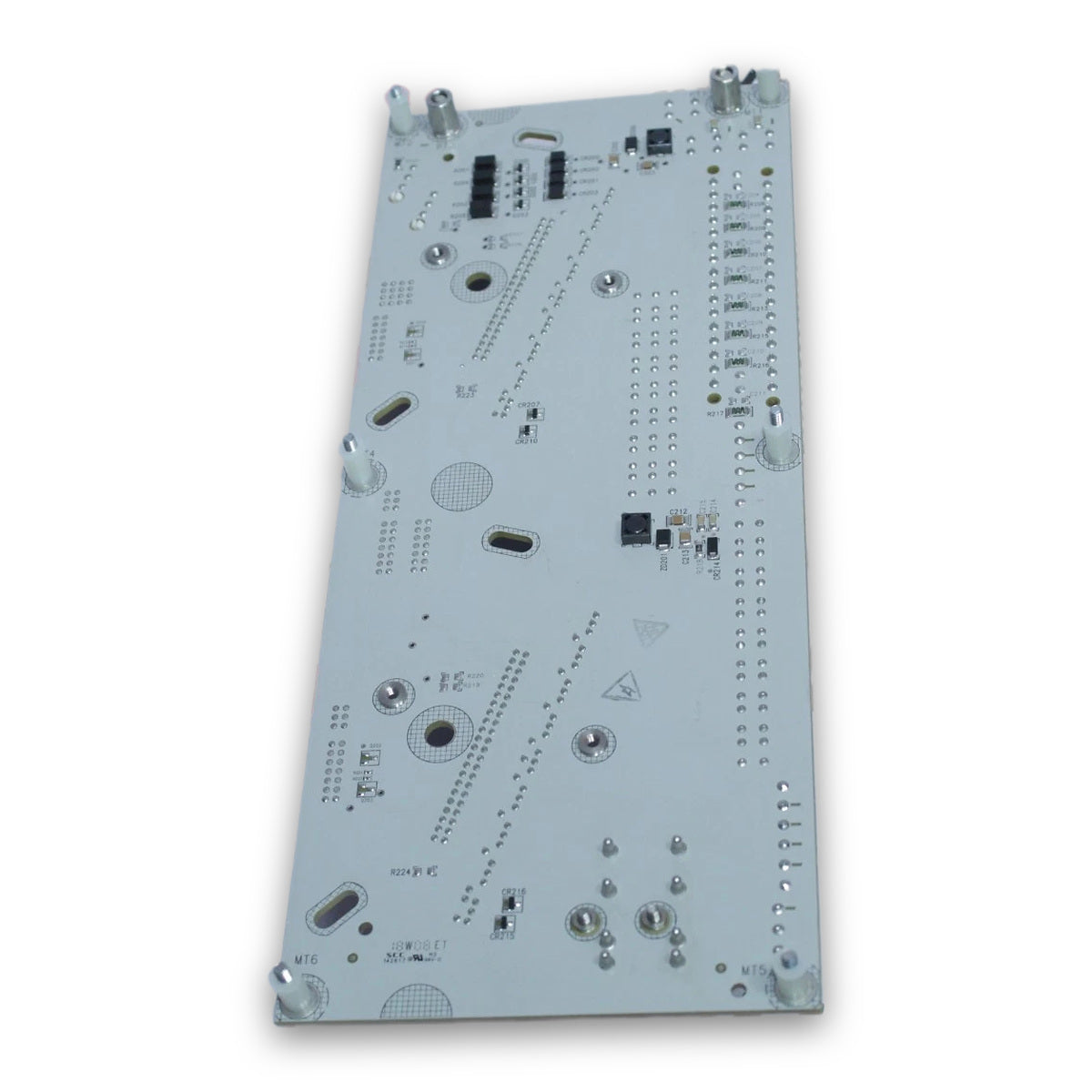

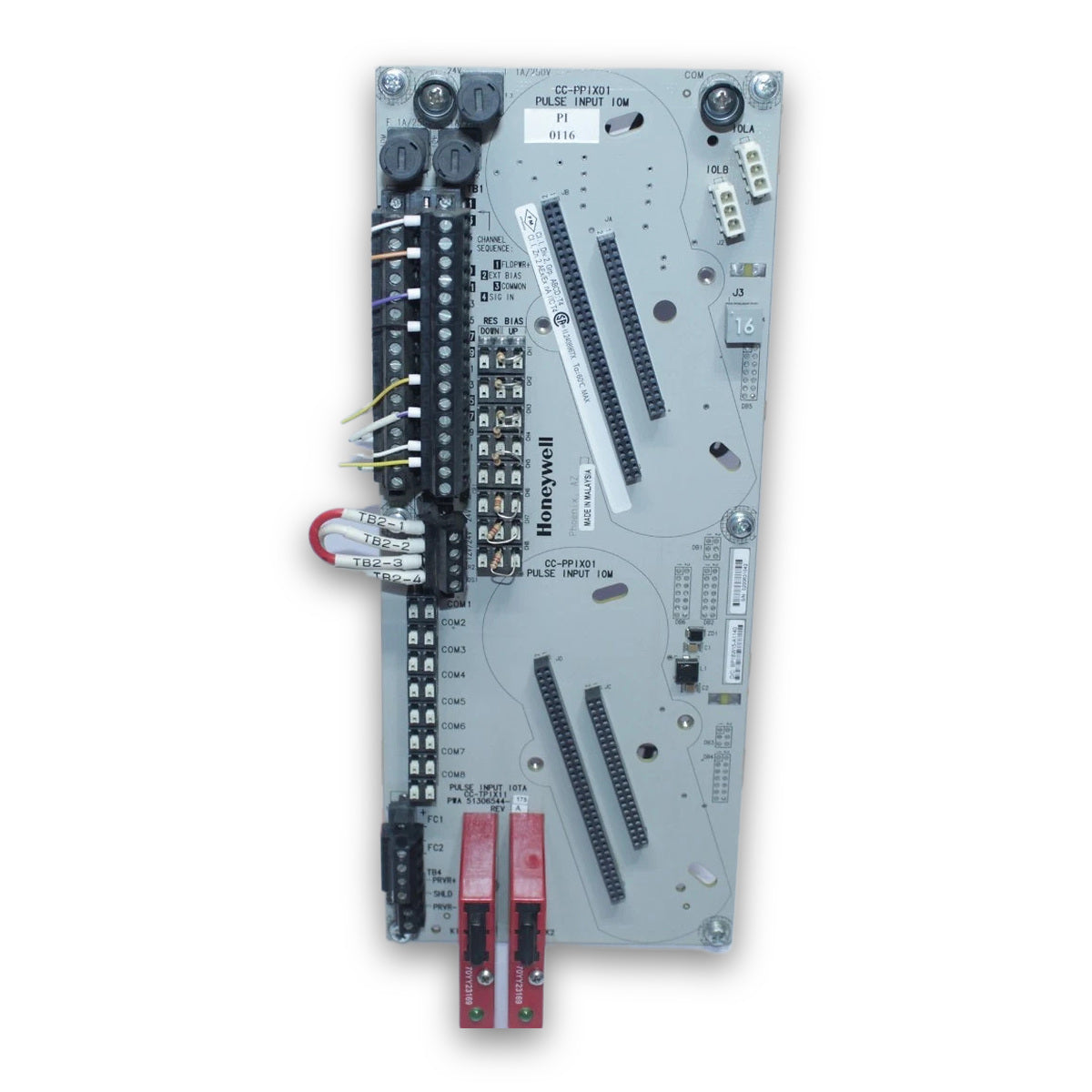

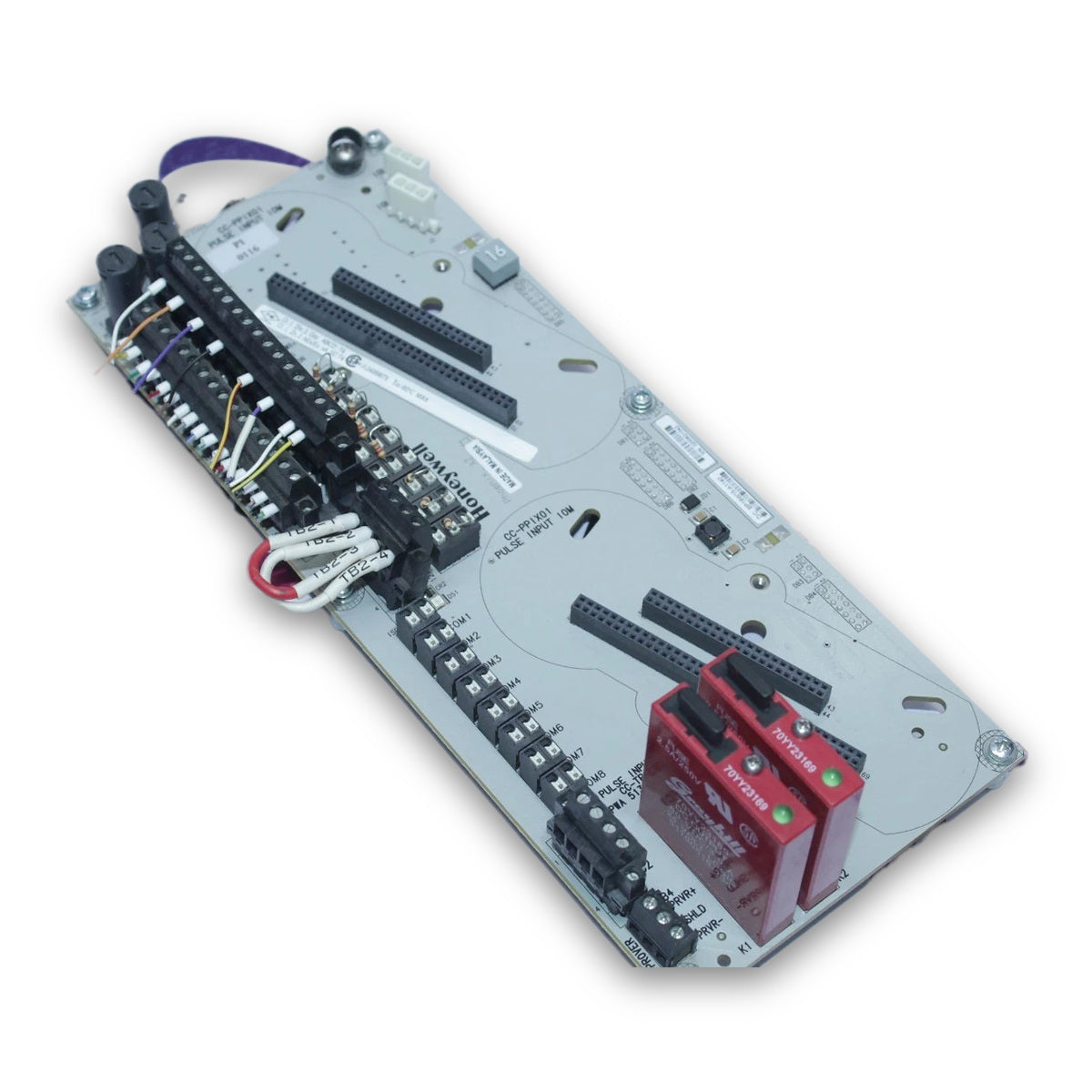

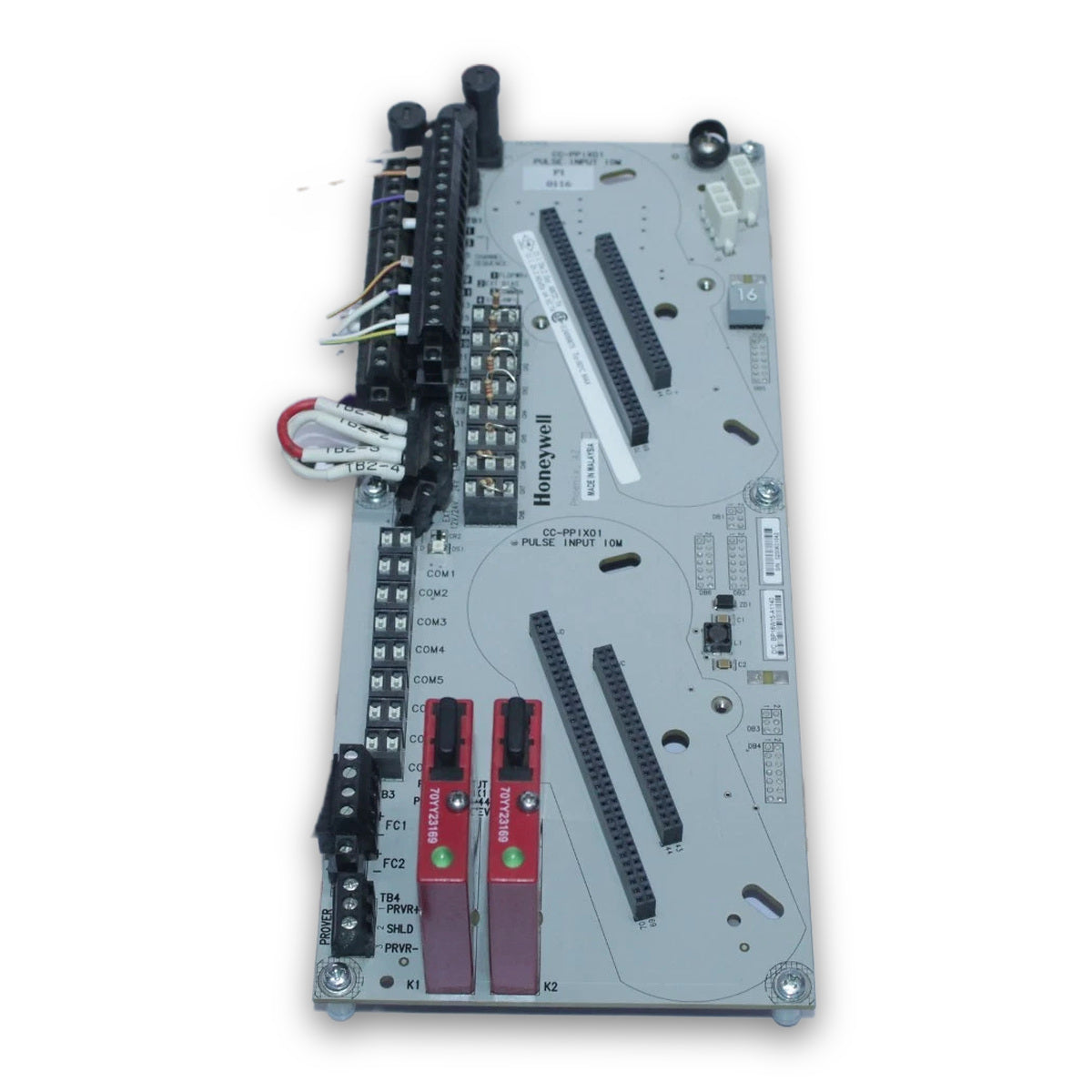

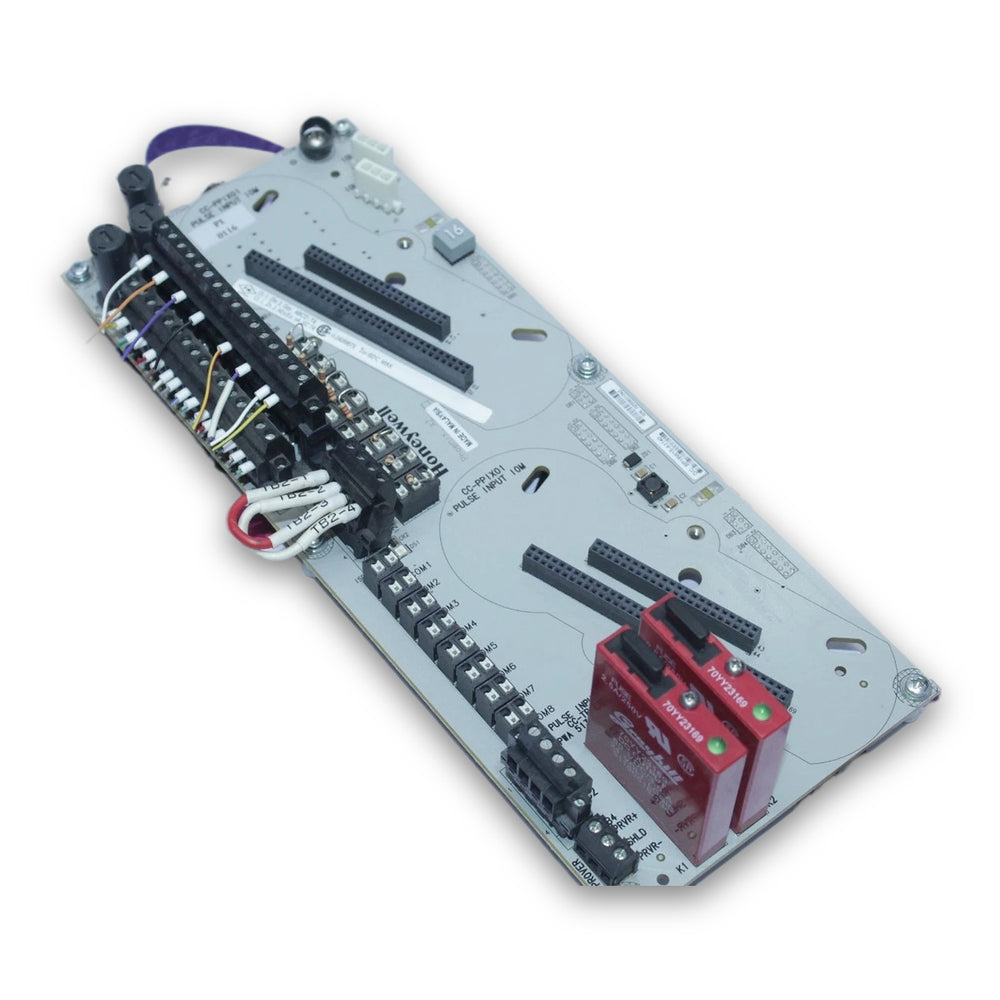

Honeywell CC-TPIX11 to 12-calowy redundantny zespół zakończeniowy wejść/wyjść (IOTA), zaprojektowany dla architektury Experion Process Knowledge System (PKS) Series C. Stanowiąc fizyczną podstawę zakończenia dla szybkich sygnałów liczników, CC-TPIX11 łączy się bezpośrednio z modułem wejścia impulsowego Honeywell CC-PPIX01 z funkcją szybkiego odcięcia. Umożliwia zliczanie impulsów na 8 kanałach, pomiar częstotliwości oraz szybkie przetwarzanie sygnałów w środowiskach procesów ciągłych i wsadowych.

Zaprojektowana do zastosowań o znaczeniu krytycznym, wymagających bezawaryjnej pracy ciągłej, redundantna architektura IOTA CC-TPIX11 umożliwia montaż dwóch modułów wejścia impulsowego CC-PPIX01 obok siebie na jednym zespole zakończeniowym. Taki układ z dwoma modułami zapewnia płynne przetwarzanie równoległe oraz automatyczne przełączanie awaryjne sprzętu na kanałach wejścia impulsowego, bez zakłócania okablowania obiektowego ani prowadzenia sygnałów na płycie bazowej.

Honeywell CC-TPIX11 zapewnia uporządkowane zaciski zakończeniowe okablowania obiektowego dla przepływomierzy turbinowych, przepływomierzy wyporowych, enkoderów optycznych oraz przetworników opartych na pomiarze częstotliwości. Dzięki zapewnieniu uporządkowanych torów sygnałowych i niezawodnych punktów połączeń zespół gwarantuje niską podatność na zakłócenia oraz precyzyjne kondycjonowanie sygnału, umożliwiając współpracującym modułom CC-PPIX01 realizację blokad szybkiego odcięcia i procedur sumowania z wysoką dokładnością.

Funkcje

• Zaprojektowany specjalnie jako 12-calowy redundantny moduł IOTA dla podsystemów wejść/wyjść Honeywell Experion Series C.
• Łączy się bezpośrednio z modułem wejścia impulsowego CC-PPIX01 z funkcją szybkiego odcięcia.
• Obsługuje pełną redundancję sprzętową dla 8 kanałów wejścia impulsowego.
• Podstawa IOTA z dwoma gniazdami umożliwia montaż głównego i rezerwowego modułu wejścia/wyjścia na jednym zespole.
• Umożliwia szybki pomiar częstotliwości, sumowanie oraz przetwarzanie szybkiego odcięcia.
• Upraszcza układ panelu, łącząc listwy zaciskowe okablowania obiektowego i prowadzenie sygnałów na płycie bazowej dla dwóch modułów w kompaktowej konstrukcji.

Zastosowania

• Rozliczeniowy pomiar przepływu: Łączy się z przepływomierzami z wyjściem impulsowym (turbinowymi, wyporowymi i wirowymi) w celu precyzyjnego sumowania przepływu cieczy i gazów.
• Szybkie dozowanie i szybkie odcięcie: Łączy się z przetwornikami impulsowymi w zautomatyzowanych liniach napełniania, gdzie natychmiastowe zamknięcie zaworu jest wyzwalane po osiągnięciu dokładnie określonej liczby impulsów.
• Monitorowanie prędkości urządzeń wirujących: Przesyła sygnały częstotliwościowe z czujników zbliżeniowych i tachometrów turbin, pomp oraz sprężarek do procesorów sterujących.
• Systemy mieszania: Łączy wielostrumieniowe systemy pomiaru impulsowego ze sterownikami Series C, zapewniając precyzyjną regulację proporcji i dozowanie dodatków.

Specyfikacja techniczna

Wskazówki dotyczące instalacji

1. Przed instalacją sprawdź zespół Honeywell CC-TPIX11 pod kątem nieuszkodzonych styków złącza i elementów montażowych.
2. Zamontuj 12-calowy moduł IOTA na standardowym pionowym kanale szafy Experion Series C lub na płycie montażowej.
3. Przed podłączeniem lub okablowaniem zespołu upewnij się, że zasilanie szafy w docelowej sekcji nośnika wejść/wyjść jest odłączone.
4. Poprowadź przewody sygnałów impulsowych z obiektu przez kanały kablowe szafy, oddzielając linie częstotliwościowe niskiego poziomu od przewodów wysokonapięciowych AC lub przewodów obciążeń indukcyjnych.
5. Podłącz okablowanie obiektowe do wyznaczonych zacisków śrubowych, zapewniając prawidłowe uziemienie ekranu w wyznaczonym punkcie uziemienia systemu, aby zapobiec indukowaniu zakłóceń.
6. Wyrównaj główny i dodatkowy moduł wejścia impulsowego CC-PPIX01 ze złączami płyty podwójnego modułu IOTA i mocno dociśnij, aż zostaną osadzone i zatrzaśnięte.

Wymiana i uruchomienie

• Wymiana modułu redundantnego: W aktywnej parze redundantnej uszkodzony moduł CC-PPIX01 można wyjąć i wymienić na podstawie CC-TPIX11 bez przerywania zliczania impulsów przez aktywny moduł partnerski.
• Weryfikacja okablowania: Przed włączeniem kanału potwierdź, że amplitudy sygnałów impulsowych i połączenia pętli zasilania czujnika spełniają wymagania dotyczące progów wejściowych modułu CC-PPIX01.
• Przypisanie w Control Builder: Sprawdź, czy redundantny blok IOTA CC-TPIX11 jest prawidłowo skonfigurowany w programie Experion Control Builder w odpowiednim drzewie łącza wejść/wyjść sterownika C300.
