Opis

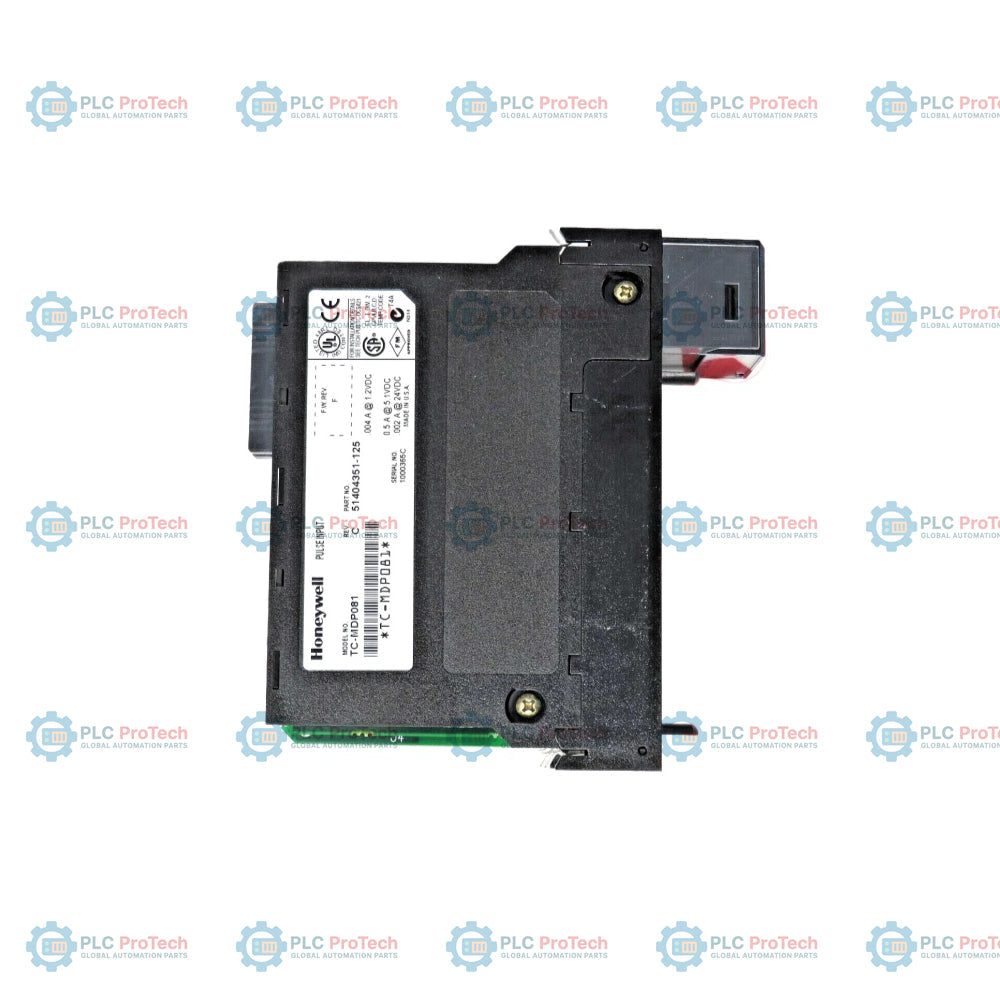

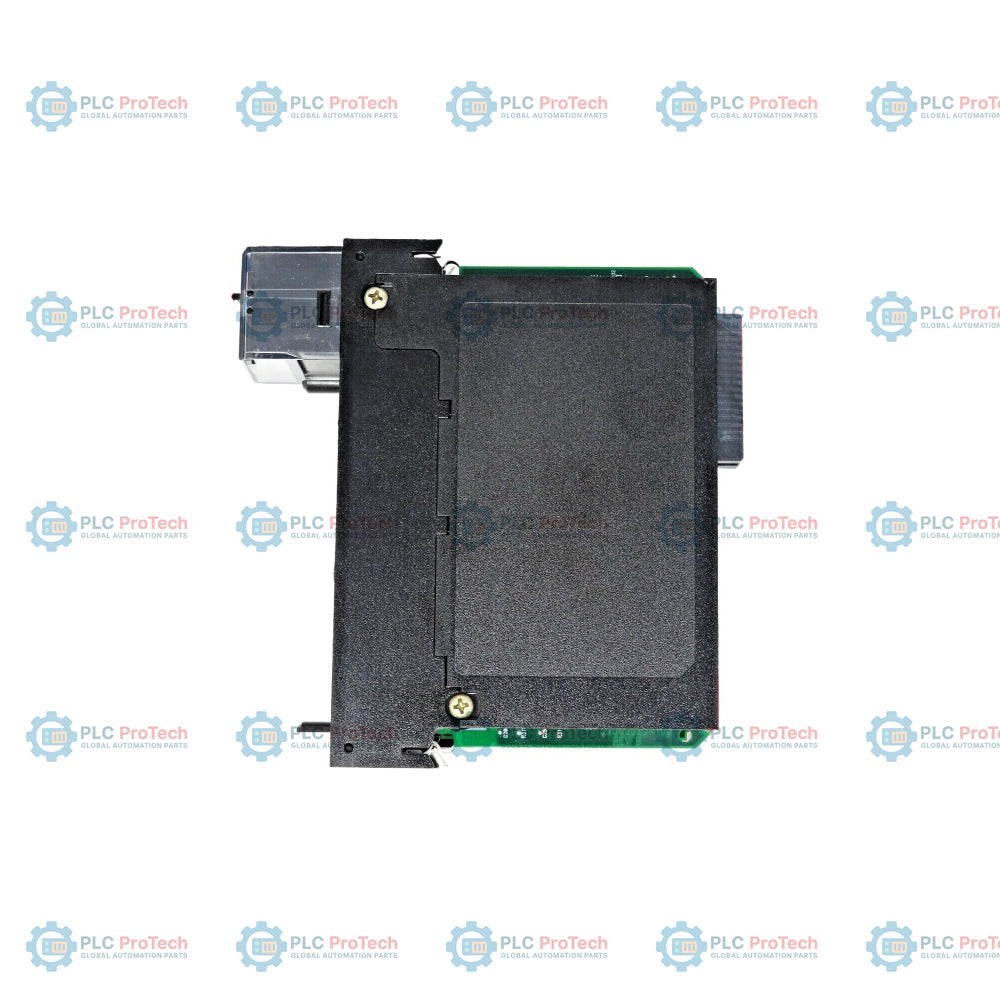

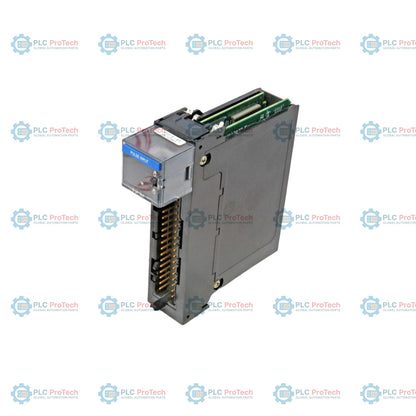

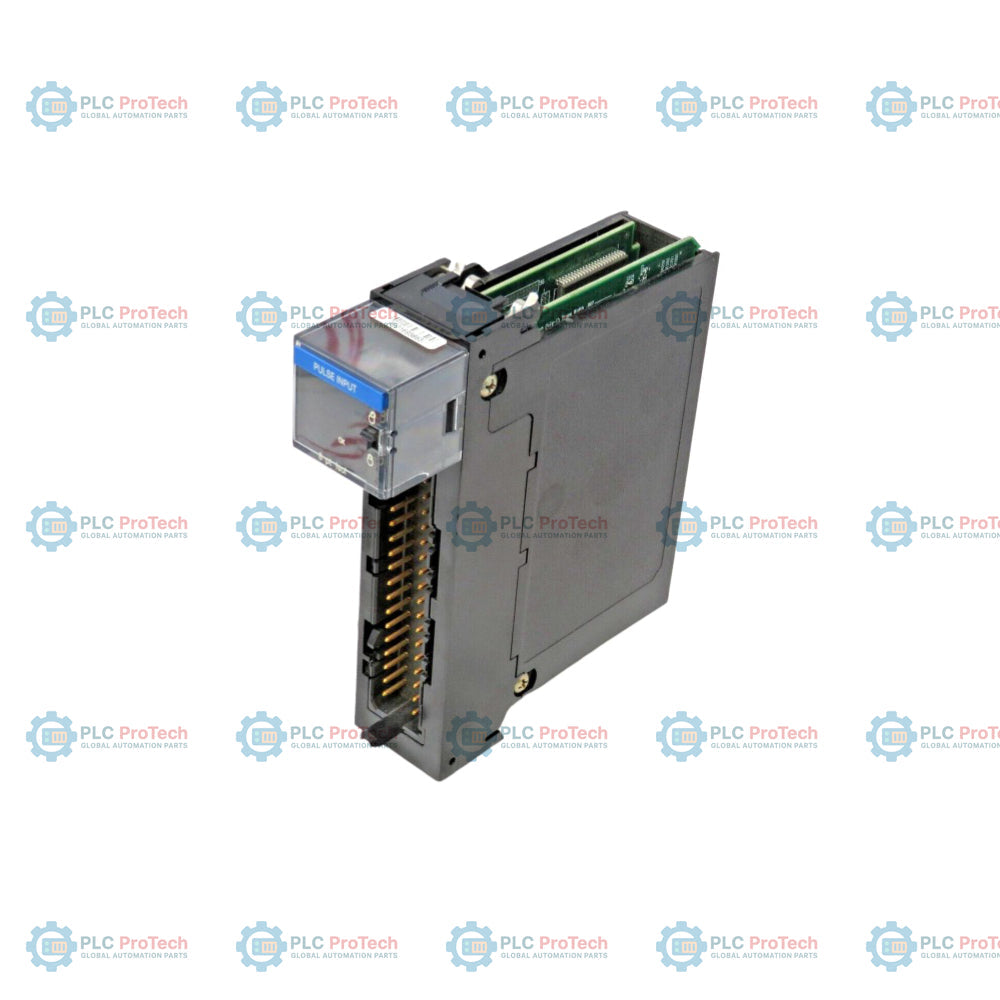

Honeywell TC-MDP081 (numer części 51404351-125) to 8-kanałowy moduł wejść impulsowych / 2-kanałowy moduł wyjściowy przeznaczony do szybkiego przetwarzania zliczania i częstotliwości w systemie sterowania Experion. Jako dedykowana jednostka przetwarzania wejść/wyjść odbiera izolowane optycznie impulsy pływające, umożliwiając precyzyjny pomiar częstotliwości, długości impulsu i skumulowanej liczby impulsów. Moduł Honeywell TC-MDP081 łączy się z płytą bazową sterownika i infrastrukturą interfejsową, umożliwiając bezpośrednie podłączenie maszyn wirujących, przepływomierzy, enkoderów i innych polowych urządzeń pomiarowych o wysokiej częstotliwości do architektury sterowania Experion.

Dzięki elastycznemu wyborowi zakresu sygnału moduł Honeywell TC-MDP081 obsługuje częstotliwości impulsów od 0 do 100 kHz na 8 kanałach wejściowych. Kanały od 0 do 5 są przeznaczone do oceny częstotliwości i długości impulsu, natomiast kanały 6 i 7 wyposażono w 32-bitowe sprzętowe akumulatory oraz dyskretne wyjścia przełączające wł./wył. zależne od wartości docelowej. Zintegrowana izolacja optyczna chroni elektronikę płyty bazowej przed stanami przejściowymi po stronie polowej, zapewniając niezawodne działanie w złożonych środowiskach automatyki przemysłowej.

Funkcje

• Szybkie pozyskiwanie sygnału: Przetwarza sygnały wejściowe impulsowe od 0 do 100 kHz za pośrednictwem 8 niezależnych kanałów wejściowych.
• Zintegrowane wyjścia dyskretne: 2 izolowane optycznie wyjścia 500 mA, połączone bezpośrednio z kanałami 6 i 7 w celu automatycznego przełączania po osiągnięciu wartości docelowej.
• Progi dwóch zakresów napięcia: Możliwość konfiguracji dla sygnałów wejściowych w zakresie niskim (próg przejścia 3.25 V) lub wysokim (próg przejścia 8.80 V).
• Konfigurowalne wykrywanie zbocza: Programowo wybierane wyzwalanie na zboczu narastającym (przejście z wyłączenia na włączenie) lub opadającym (przejście z włączenia na wyłączenie) impulsu dla każdego kanału.
• Wielofunkcyjne tryby kanałów: Obsługuje częstotliwość, długość impulsu (pomiar stanu wysokiego, niskiego lub okresu) oraz 32-bitowe wartości skumulowanej liczby impulsów.
• Izolacja elektryczna: Zapewnia izolację 1500 VDC między polowymi listwami zaciskowymi a płytą bazową systemu, a także izolację między kanałami.

Zastosowania

• Pomiar przepływu: Odczyt ciągów impulsów o wysokiej częstotliwości z przepływomierzy turbinowych, objętościowych i Coriolisa.
• Monitorowanie prędkości turbin i silników: Bezpośredni pomiar częstotliwości w celu określania prędkości obrotowej silników, turbin i napędów.
• Dozowanie i sumowanie: Zliczanie impulsów i dyskretne przełączanie wartości docelowej na potrzeby precyzyjnych systemów dozowania cieczy lub materiałów sypkich.
• Śledzenie położenia i odległości: Interfejs z wyjściami enkoderów liniowych lub obrotowych w celu śledzenia przemieszczenia mechanicznego i zliczania wartości skumulowanych.

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. Weryfikacja modelu i numeru części: Przed włożeniem potwierdź, że fizyczny moduł odpowiada modelowi TC-MDP081 i numerowi części 51404351-125.
2. Odłączenie zasilania i obudowy: Wyłącz zasilanie szafy lub przestrzegaj właściwych procedur wymiany pod napięciem zgodnie z wytycznymi systemu Experion przed włożeniem modułu do obudowy.
3. Okablowanie listwy zaciskowej: Podłącz zewnętrzne sygnały terenowe do 36-pozycyjnej listwy zaciskowej TC-TBCH. Upewnij się, że polaryzacja sygnałów i przewody uziemienia ekranów są zgodne ze standardami ograniczania zakłóceń obowiązującymi w obiekcie.
4. Dopasowanie zakresu napięcia: Sprawdź, czy napięcia sygnałów czujników terenowych odpowiadają możliwościom modułu w zakresie niskim (próg około 3,25 V) lub wysokim (próg około 8,80 V).
5. Sprawdzanie obciążenia wyjść: Upewnij się, że obciążenia zewnętrzne podłączone do 2 kanałów wyjściowych nie przekraczają znamionowego prądu 500 mA.

Zalecenia dotyczące konfiguracji

1. Przypisanie kanałów: W środowisku Control Builder przypisz poszczególne kanały (0–5 do częstotliwości/długości impulsu, 6–7 do zliczania skumulowanego).
2. Konfiguracja zbocza i zakresu: Ustaw zbocze wyzwalające (narastające lub opadające) oraz próg napięcia wejściowego (wysoki lub niski) zgodnie ze specyfikacją terenowego generatora impulsów.
3. Tryb pomiaru impulsu: Dla kanałów od 0 do 5 wybierz, czy długość impulsu ma być oceniana dla stanu wysokiego, stanu niskiego czy pełnego okresu.
4. Konfiguracja wartości docelowej: Dla kanałów 6 i 7 zdefiniuj 32-bitowe wartości docelowe licznika, które będą wyzwalać odpowiednie wyjścia dyskretne 500 mA.
5. Kopia zapasowa parametrów: Po skonfigurowaniu parametrów zapisz i wyeksportuj plik konfiguracji systemu, aby przed uruchomieniem zachować kompletną kopię zapasową oprogramowania.
