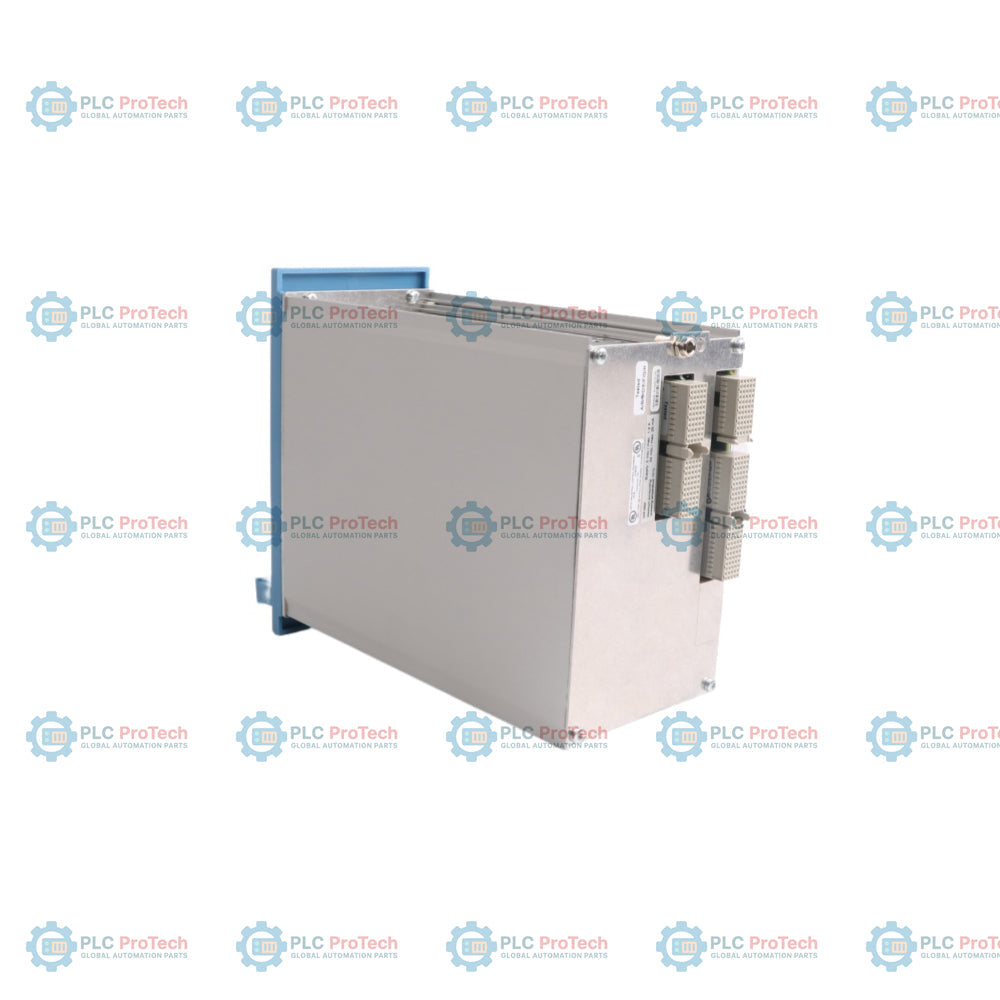

Honeywell FC-QPP-0002 CC V1.0 Moduł czteroprocesorowy Safety Manager

SKU FC-QPP-0002 CC V1.0

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Honeywell
  • Product No.: FC-QPP-0002 CC V1.0
  • Origin Stany Zjednoczone
  • Product Type: Moduł czteroprocesorowy
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 1.3 kg
  • Dimensions: 176 x 88.5 x 212 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Honeywell FC-QPP-0002 CC V1.0 Moduł czteroprocesorowy Safety Manager

Ilość

Product Description

Opis

Honeywell FC-QPP-0002 CC V1.0 to ulepszony moduł Quad Processor Pack o wysokiej wydajności, zaprojektowany jako główny silnik przetwarzania systemów Honeywell Safety Manager. Zainstalowany w obudowie sterownika CPCHAS-0001 lub CPCHAS-0002 moduł zarządza pracą systemu, przetwarzając sygnały wejściowe z urządzeń obiektowych, wykonując schematy logiki bezpieczeństwa utworzone w graficznych diagramach logiki funkcjonalnej (FLD) oraz sterując interfejsami wyjściowymi. Działając jako bezpośredni zamiennik jeden do jednego pierwszej generacji QPP-0001 w systemach z oprogramowaniem sprzętowym Safety Manager w wersji R121 lub nowszej, zapewnia pełną kompatybilność wsteczną i elastyczne zastosowanie w architekturach niezredundantnych i redundantnych.

Zaprojektowany zgodnie z rygorystycznymi normami bezpieczeństwa przemysłowego moduł FC-QPP-0002 CC V1.0 wykorzystuje architekturę dwóch procesorów i dwóch pamięci, działających w zsynchronizowanych wewnętrznych ścieżkach wykonywania. Sprzętowe komparatory danych stale monitorują każdy cykl odczytu i zapisu między oboma mikroprocesorami. W przypadku rozbieżności danych zintegrowany układ nadzorujący natychmiast uruchamia reakcję bezpieczeństwa. Dzięki wewnętrznemu pokryciu diagnostycznemu przekraczającemu 99% pojedynczy moduł FC-QPP-0002 CC V1.0 może obsługiwać aplikacje do poziomu SIL3 bez ograniczeń czasu pracy. Po zastosowaniu w konfiguracji redundantnej obudowy sterownika z dwoma procesorami oba moduły komunikują się za pośrednictwem dedykowanego łącza wysokiej szybkości, tworząc architekturę głosowania 2oo4D.

Ten moduł procesorowy wyposażono w 8-cyfrowy wyświetlacz interfejsu użytkownika na panelu przednim, prezentujący w czasie rzeczywistym stan pracy, diagnostykę systemu i weryfikację sieci IP. Trójpozycyjny przełącznik kluczykowy (RUN, IDLE, STOP) zapewnia sprzętową kontrolę pracy, a dedykowane monitory zasilania, temperatury i linii akumulatora stale sprawdzają stan modułu. Prefiks „FC-” oraz oznaczenie „CC V1.0” wskazują na fabryczną powłokę konforemną, zapewniającą wysoką ochronę przed zanieczyszczeniami unoszącymi się w powietrzu i wilgocią atmosferyczną w trudnych warunkach szaf sterowniczych.

Funkcje

  • Architektura dwóch synchronicznych procesorów: Urządzenie wykorzystuje dwa mikrop procesory pracujące synchronicznie oraz sprzętowe komparatory danych działające w czasie rzeczywistym, które stale wzajemnie sprawdzają operacje odczytu i zapisu.
  • Certyfikowana wydajność bezpieczeństwa SIL3: Pokrycie diagnostyczne przekraczające 99% umożliwia zastosowanie pojedynczego modułu do poziomu SIL3 oraz głosowanie 2oo4D w redundantnych konfiguracjach sterownika.
  • Wbudowana pamięć wysokiej szybkości: Obejmuje 2 x 2 MB pamięci Flash systemu/aplikacji, 1 x 16 MB zapasowej pamięci Flash, 2 x 256 KB pamięci SRAM z podtrzymaniem bateryjnym oraz 2 x 512 KB dedykowanej pamięci SRAM do redundantnej wymiany danych między procesorami.
  • Zaawansowany dwusekcyjny układ nadzorujący: Zawiera w pełni testowalny układ nadzorujący 1oo2D monitorujący czas wykonywania pętli, integralność pamięci, szyny zasilające 5 V DC/24 V DC oraz wejścia awaryjnego wyłączenia (SD).
  • Zintegrowane wejście awaryjnego wyłączenia (SD): Galwanicznie izolowane wejście 24 Vdc bezpośrednio odłącza wyjścia układu watchdog podczas zadziałania zabezpieczeń, niezależnie od głównych procesorów.
  • Zintegrowany interfejs diagnostyczny: 8-cyfrowy wyświetlacz LED na panelu przednim z przyciskami nawigacyjnymi zapewnia dostęp w czasie rzeczywistym, w formie przewijanych informacji, do diagnostyki obudowy, konfiguracji IP, napięcia baterii i temperatur wewnętrznych modułu.
  • Powłoka ochronna: Specyfikacja CC V1.0 zapewnia ochronną powłokę płytki PCB przed korozyjnymi gazami atmosferycznymi, wilgocią i cząstkami pyłu unoszącymi się w powietrzu.

Zastosowania

  • Systemy oprzyrządowania bezpieczeństwa (SIS): Wykonywanie centralnej logiki dla awaryjnego wyłączenia (ESD), zarządzania bezpieczeństwem procesowym oraz pętli monitorowania pożaru i gazu (F&G).
  • Systemy zarządzania krytycznymi palnikami (BMS): Wysoce niezawodne sterowanie bezpieczeństwem płomienia, logika wyłączania pieca oraz systemy ochrony kotłów.
  • Blokady bezpieczeństwa maszyn wirnikowych: Logika ochrony przed nadmierną prędkością, koordynacja pomocniczych wyłączeń oraz sterowanie awaryjnym odcięciem turbin i sprężarek.
  • Modernizacja redundantnych sterowników bezpieczeństwa: Bezpośredni zamiennik starszych modułów QPP-0001 w systemach Safety Manager z oprogramowaniem układowym R121 lub nowszym.

Specyfikacja techniczna

Informacje ogólne

Parametr Specyfikacja
Producent Honeywell
Dokładny numer modelu FC-QPP-0002 CC V1.0
Typ produktu Quad Processor Pack (moduł procesora sterującego)
Platforma systemowa Safety Manager
Kompatybilność z obudowami sterowników CPCHAS-0001, CPCHAS-0002
Wymagania dotyczące oprogramowania układowego (zamiennik QPP-0001) Wersja Safety Manager R121 lub nowsza
Powłoka ochronna Tak (seria FC / CC V1.0)
Pokrycie diagnostyczne > 99%
Poziom nienaruszalności bezpieczeństwa Do SIL3 (pojedynczy moduł), architektura 2oo4D (para redundantna)

Parametry elektryczne i znamionowe zasilania

Parametr Specyfikacja
Zakres napięcia zasilania 24 V 24 Vdc (-15% / +30%)
Prąd zasilania 24 V Maks. 25 mA
Zakres napięcia zasilania 5 V 5 Vdc (+/- 5%)
Prąd zasilania 5 V Maks. 1,2 A
Napięcie wejściowe awaryjnego wyłączenia (SD) — stan wysoki od 15 Vdc do 32 Vdc
Napięcie wejściowe awaryjnego wyłączenia (SD) — stan niski < 4 Vdc (zabezpieczenie przed odwrotną polaryzacją)
Prąd wejściowy awaryjnego wyłączenia (SD) Około 8 mA przy 24 Vdc
Napięcie zasilania wyjścia +24 V_SD od 15 Vdc do 31 Vdc
Rezystancja wyjścia +24 V_SD Około 1,1 kOhm (zabezpieczenie przeciwzwarciowe)
Prąd wyjściowy układu watchdog (WDout) 750 mA na wyjście

Specyfikacja pamięci i procesora

Parametr Specyfikacja
Pamięć Flash programu systemowego / aplikacyjnego 2 x 2 MB Flash
Pamięć Flash programu zapasowego 1 x 16 MB Flash
Pamięć SRAM danych z podtrzymaniem bateryjnym 2 x 256 KB SRAM
Redundantna pamięć SRAM danych komunikacyjnych 2 x 512 KB SRAM
Sterowniki komunikacyjne IObus 4 zintegrowane kanały

Środowiskowe i mechaniczne

Parametr Specyfikacja
Zakres temperatury pracy od -5°C do +70°C (od +23°F do +158°F)
Zakres temperatury przechowywania od -40°C do +85°C (od -40°F do +185°F)
Wilgotność względna 10% do 95% (bez kondensacji)
Wymiary fizyczne (wys. x szer. x gł.) 176 x 88,5 x 212 mm (6,93 x 3,48 x 8,35 cala)
Masa modułu 1,3 kg (2,87 funta)

Połączenia / interfejsy

Interfejs Funkcja

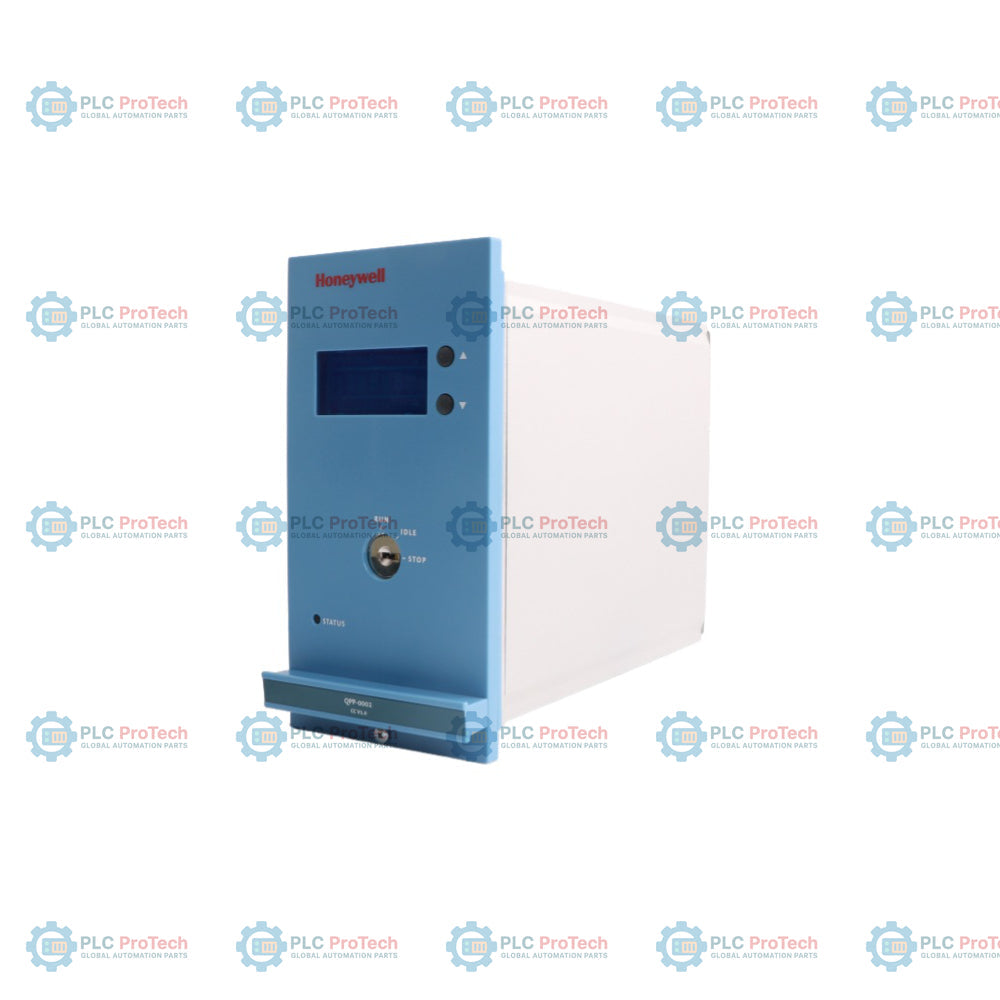

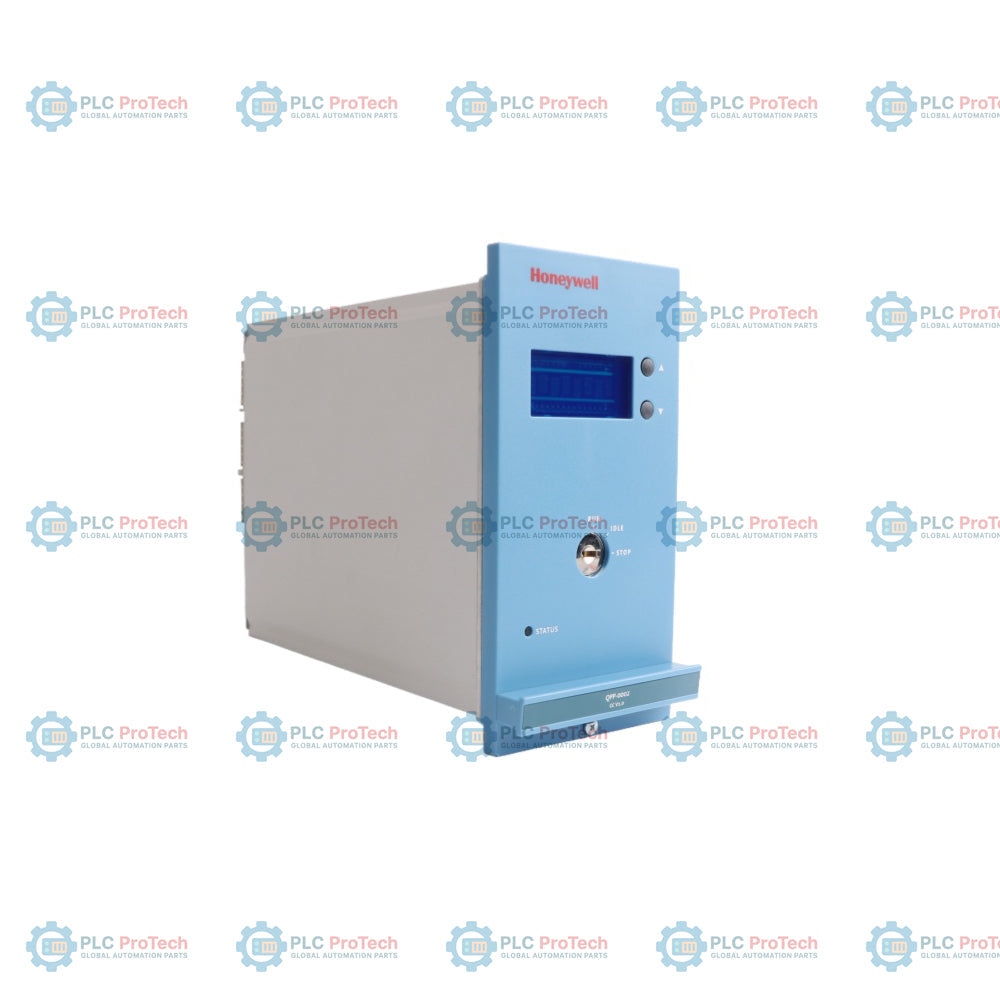

8-cyfrowy wyświetlacz na panelu przednim Komunikaty systemowe w czasie rzeczywistym, przewijanie informacji diagnostycznych, weryfikacja adresu IP i odczyt wersji oprogramowania
Wskaźnik stanu LED Wielokolorowa dioda LED wskazująca stan pracy systemu (wyłączona: wyłączenie zasilania/STOP, zielona: normalny, czerwona: błąd sprzętowy)
Przełącznik kluczykowy stanu procesora Przełącznik wyboru sprzętowego dla stanów pracy procesora RUN, IDLE i STOP
Złącze płyty montażowej sterownika Zapewnia interfejs do wewnętrznych szyn zasilających 5 Vdc / 24 Vdc, kanałów IObus, redundantnych połączeń 1oo2D oraz wejścia SD 24 Vdc

Wytyczne dotyczące instalacji

  1. Sprawdź wymagania systemowe: Przed zainstalowaniem urządzenia FC-QPP-0002 CC V1.0 jako zamiennika QPP-0001 upewnij się, że oprogramowanie systemu Safety Manager ma wersję firmware R121 lub nowszą.
  2. Przestrzegaj zasad bezpieczeństwa: Ustaw przełącznik kluczykowy stanu procesora na panelu przednim w pozycji STOP przed próbą włożenia modułu do płyty montażowej chassis sterownika lub jego wyjęcia.
  3. Wyrównanie chassis: Wyrównaj krawędzie karty modułu z odpowiednimi prowadnicami gniazda procesora sterowania wewnątrz chassis CPCHAS-0001 lub CPCHAS-0002. Wsuń urządzenie zdecydowanie, aż złącza płyty montażowej zostaną całkowicie osadzone.
  4. Kontrola okablowania awaryjnego wyłączenia: Jeśli używane jest zewnętrzne wejście wyzwalające awaryjne wyłączenie (SD) 24 Vdc, sprawdź prawidłowe podłączenie zewnętrznych styków bezpotencjałowych za pomocą zespołu kablowego SICP-0002/L3. Jeśli wejście nie jest używane, upewnij się, że domyślna zworka SD pozostaje zainstalowana na płycie montażowej sterownika.
  5. Inicjalizacja przełącznika kluczykowego: Przekręć przełącznik kluczykowy z pozycji STOP do IDLE lub RUN, aby rozpocząć cykle uruchamiania procesora i procedury autotestu podczas włączania zasilania.

Konfiguracja i uruchomienie

  • Konserwacja pamięci flash oprogramowania układowego: Pamięć flash w urządzeniu FC-QPP-0002 CC V1.0 można aktualizować bezpośrednio przez interfejs sieciowy systemu, bez fizycznego wyjmowania modułu z chassis sterownika.
  • Weryfikacja wyświetlanych stanów: Użyj przycisków przewijania Up i Down na panelu przednim, aby sprawdzić numery węzłów systemu, przypisane adresy IP (COM 1A/1B, COM 2A/2B), napięcia szyn zasilających (Vcc, Vb) oraz odczyty wewnętrznej temperatury roboczej (Tmp).
  • Monitorowanie diagnostyczne: W przypadku wystąpienia usterki sprzętowej przewiń do menu Fail, aby sprawdzić zapisane zdarzenia diagnostyczne, w tym konkretne chassis, gniazdo, identyfikator modułu i powiązane kody błędów.
  • Synchronizacja systemu redundantnego: W systemach z dwoma sterownikami obserwuj wyświetlacz LED podczas uruchamiania, aby potwierdzić, że moduł przechodzi kolejno przez stany PowerUp, Sync i Running bez wskaźników usterek.

Zgodność i certyfikaty

  • CE Mark: Zgodność z normami europejskimi
  • UL Listed: Certyfikat Underwriters Laboratories
  • CSA Certified: Certyfikat Canadian Standards Association
  • TUV: Certyfikat bezpieczeństwa dla zastosowań wymagających wysokiej integralności bezpieczeństwa (do SIL3)
  • FM Approved: Uznany przez Factory Mutual dla lokalizacji zagrożonych
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Is the Honeywell FC-QPP-0002 CC V1.0 backward compatible with older QPP-0001 modules?
Yes, the Honeywell FC-QPP-0002 CC V1.0 is backward compatible and acts as a direct one-on-one spare replacement for the legacy QPP-0001 module in Safety Manager systems running firmware release R121 or higher.
What safety architecture does a pair of Honeywell FC-QPP-0002 modules provide?
A single module delivers SIL3 safety capabilities with over 99% diagnostic coverage. When installed in a redundant Controller chassis configuration, two FC-QPP-0002 modules form a 2oo4D voting architecture for high-availability process safety.
What is the function of the Emergency Shut Down (SD) input on the FC-QPP-0002 CC V1.0?
The galvanically isolated 24 Vdc Emergency Shut Down input de-energizes the watchdog outputs directly when a trip signal occurs, bypassing the main microprocessors to guarantee a safe hardware shutdown.
What does the CC V1.0 suffix indicate on this Honeywell processor module?
The CC V1.0 suffix (along with the FC- prefix) designates that the module features factory conformal coating on its circuit boards, protecting sensitive components against humidity, chemical vapors, and industrial airborne pollutants.

Reviews

FC-QPP-0002 CC V1.0

Stock &amp; lead time on request

Call
1 z 3

Honeywell FC-QPP-0002 CC V1.0 Moduł czteroprocesorowy Safety Manager

Only 6 item(s) left in stock
  • Manufacturer: Honeywell

  • Product No.: FC-QPP-0002 CC V1.0

  • Country of origin:Stany Zjednoczone

  • Product Type: Moduł czteroprocesorowy

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1300g

  • Dimensions: 176 x 88.5 x 212 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Ilość
Pokaż kompletne dane

Opis

Honeywell FC-QPP-0002 CC V1.0 to ulepszony moduł Quad Processor Pack o wysokiej wydajności, zaprojektowany jako główny silnik przetwarzania systemów Honeywell Safety Manager. Zainstalowany w obudowie sterownika CPCHAS-0001 lub CPCHAS-0002 moduł zarządza pracą systemu, przetwarzając sygnały wejściowe z urządzeń obiektowych, wykonując schematy logiki bezpieczeństwa utworzone w graficznych diagramach logiki funkcjonalnej (FLD) oraz sterując interfejsami wyjściowymi. Działając jako bezpośredni zamiennik jeden do jednego pierwszej generacji QPP-0001 w systemach z oprogramowaniem sprzętowym Safety Manager w wersji R121 lub nowszej, zapewnia pełną kompatybilność wsteczną i elastyczne zastosowanie w architekturach niezredundantnych i redundantnych.

Zaprojektowany zgodnie z rygorystycznymi normami bezpieczeństwa przemysłowego moduł FC-QPP-0002 CC V1.0 wykorzystuje architekturę dwóch procesorów i dwóch pamięci, działających w zsynchronizowanych wewnętrznych ścieżkach wykonywania. Sprzętowe komparatory danych stale monitorują każdy cykl odczytu i zapisu między oboma mikroprocesorami. W przypadku rozbieżności danych zintegrowany układ nadzorujący natychmiast uruchamia reakcję bezpieczeństwa. Dzięki wewnętrznemu pokryciu diagnostycznemu przekraczającemu 99% pojedynczy moduł FC-QPP-0002 CC V1.0 może obsługiwać aplikacje do poziomu SIL3 bez ograniczeń czasu pracy. Po zastosowaniu w konfiguracji redundantnej obudowy sterownika z dwoma procesorami oba moduły komunikują się za pośrednictwem dedykowanego łącza wysokiej szybkości, tworząc architekturę głosowania 2oo4D.

Ten moduł procesorowy wyposażono w 8-cyfrowy wyświetlacz interfejsu użytkownika na panelu przednim, prezentujący w czasie rzeczywistym stan pracy, diagnostykę systemu i weryfikację sieci IP. Trójpozycyjny przełącznik kluczykowy (RUN, IDLE, STOP) zapewnia sprzętową kontrolę pracy, a dedykowane monitory zasilania, temperatury i linii akumulatora stale sprawdzają stan modułu. Prefiks „FC-” oraz oznaczenie „CC V1.0” wskazują na fabryczną powłokę konforemną, zapewniającą wysoką ochronę przed zanieczyszczeniami unoszącymi się w powietrzu i wilgocią atmosferyczną w trudnych warunkach szaf sterowniczych.

Funkcje

  • Architektura dwóch synchronicznych procesorów: Urządzenie wykorzystuje dwa mikrop procesory pracujące synchronicznie oraz sprzętowe komparatory danych działające w czasie rzeczywistym, które stale wzajemnie sprawdzają operacje odczytu i zapisu.
  • Certyfikowana wydajność bezpieczeństwa SIL3: Pokrycie diagnostyczne przekraczające 99% umożliwia zastosowanie pojedynczego modułu do poziomu SIL3 oraz głosowanie 2oo4D w redundantnych konfiguracjach sterownika.
  • Wbudowana pamięć wysokiej szybkości: Obejmuje 2 x 2 MB pamięci Flash systemu/aplikacji, 1 x 16 MB zapasowej pamięci Flash, 2 x 256 KB pamięci SRAM z podtrzymaniem bateryjnym oraz 2 x 512 KB dedykowanej pamięci SRAM do redundantnej wymiany danych między procesorami.
  • Zaawansowany dwusekcyjny układ nadzorujący: Zawiera w pełni testowalny układ nadzorujący 1oo2D monitorujący czas wykonywania pętli, integralność pamięci, szyny zasilające 5 V DC/24 V DC oraz wejścia awaryjnego wyłączenia (SD).
  • Zintegrowane wejście awaryjnego wyłączenia (SD): Galwanicznie izolowane wejście 24 Vdc bezpośrednio odłącza wyjścia układu watchdog podczas zadziałania zabezpieczeń, niezależnie od głównych procesorów.
  • Zintegrowany interfejs diagnostyczny: 8-cyfrowy wyświetlacz LED na panelu przednim z przyciskami nawigacyjnymi zapewnia dostęp w czasie rzeczywistym, w formie przewijanych informacji, do diagnostyki obudowy, konfiguracji IP, napięcia baterii i temperatur wewnętrznych modułu.
  • Powłoka ochronna: Specyfikacja CC V1.0 zapewnia ochronną powłokę płytki PCB przed korozyjnymi gazami atmosferycznymi, wilgocią i cząstkami pyłu unoszącymi się w powietrzu.

Zastosowania

  • Systemy oprzyrządowania bezpieczeństwa (SIS): Wykonywanie centralnej logiki dla awaryjnego wyłączenia (ESD), zarządzania bezpieczeństwem procesowym oraz pętli monitorowania pożaru i gazu (F&G).
  • Systemy zarządzania krytycznymi palnikami (BMS): Wysoce niezawodne sterowanie bezpieczeństwem płomienia, logika wyłączania pieca oraz systemy ochrony kotłów.
  • Blokady bezpieczeństwa maszyn wirnikowych: Logika ochrony przed nadmierną prędkością, koordynacja pomocniczych wyłączeń oraz sterowanie awaryjnym odcięciem turbin i sprężarek.
  • Modernizacja redundantnych sterowników bezpieczeństwa: Bezpośredni zamiennik starszych modułów QPP-0001 w systemach Safety Manager z oprogramowaniem układowym R121 lub nowszym.

Specyfikacja techniczna

Informacje ogólne

Parametr Specyfikacja
Producent Honeywell
Dokładny numer modelu FC-QPP-0002 CC V1.0
Typ produktu Quad Processor Pack (moduł procesora sterującego)
Platforma systemowa Safety Manager
Kompatybilność z obudowami sterowników CPCHAS-0001, CPCHAS-0002
Wymagania dotyczące oprogramowania układowego (zamiennik QPP-0001) Wersja Safety Manager R121 lub nowsza
Powłoka ochronna Tak (seria FC / CC V1.0)
Pokrycie diagnostyczne > 99%
Poziom nienaruszalności bezpieczeństwa Do SIL3 (pojedynczy moduł), architektura 2oo4D (para redundantna)

Parametry elektryczne i znamionowe zasilania

Parametr Specyfikacja
Zakres napięcia zasilania 24 V 24 Vdc (-15% / +30%)
Prąd zasilania 24 V Maks. 25 mA
Zakres napięcia zasilania 5 V 5 Vdc (+/- 5%)
Prąd zasilania 5 V Maks. 1,2 A
Napięcie wejściowe awaryjnego wyłączenia (SD) — stan wysoki od 15 Vdc do 32 Vdc
Napięcie wejściowe awaryjnego wyłączenia (SD) — stan niski < 4 Vdc (zabezpieczenie przed odwrotną polaryzacją)
Prąd wejściowy awaryjnego wyłączenia (SD) Około 8 mA przy 24 Vdc
Napięcie zasilania wyjścia +24 V_SD od 15 Vdc do 31 Vdc
Rezystancja wyjścia +24 V_SD Około 1,1 kOhm (zabezpieczenie przeciwzwarciowe)
Prąd wyjściowy układu watchdog (WDout) 750 mA na wyjście

Specyfikacja pamięci i procesora

Parametr Specyfikacja
Pamięć Flash programu systemowego / aplikacyjnego 2 x 2 MB Flash
Pamięć Flash programu zapasowego 1 x 16 MB Flash
Pamięć SRAM danych z podtrzymaniem bateryjnym 2 x 256 KB SRAM
Redundantna pamięć SRAM danych komunikacyjnych 2 x 512 KB SRAM
Sterowniki komunikacyjne IObus 4 zintegrowane kanały

Środowiskowe i mechaniczne

Parametr Specyfikacja
Zakres temperatury pracy od -5°C do +70°C (od +23°F do +158°F)
Zakres temperatury przechowywania od -40°C do +85°C (od -40°F do +185°F)
Wilgotność względna 10% do 95% (bez kondensacji)
Wymiary fizyczne (wys. x szer. x gł.) 176 x 88,5 x 212 mm (6,93 x 3,48 x 8,35 cala)
Masa modułu 1,3 kg (2,87 funta)

Połączenia / interfejsy

Interfejs Funkcja
8-cyfrowy wyświetlacz na panelu przednim Komunikaty systemowe w czasie rzeczywistym, przewijanie informacji diagnostycznych, weryfikacja adresu IP i odczyt wersji oprogramowania
Wskaźnik stanu LED Wielokolorowa dioda LED wskazująca stan pracy systemu (wyłączona: wyłączenie zasilania/STOP, zielona: normalny, czerwona: błąd sprzętowy)
Przełącznik kluczykowy stanu procesora Przełącznik wyboru sprzętowego dla stanów pracy procesora RUN, IDLE i STOP
Złącze płyty montażowej sterownika Zapewnia interfejs do wewnętrznych szyn zasilających 5 Vdc / 24 Vdc, kanałów IObus, redundantnych połączeń 1oo2D oraz wejścia SD 24 Vdc

Wytyczne dotyczące instalacji

  1. Sprawdź wymagania systemowe: Przed zainstalowaniem urządzenia FC-QPP-0002 CC V1.0 jako zamiennika QPP-0001 upewnij się, że oprogramowanie systemu Safety Manager ma wersję firmware R121 lub nowszą.
  2. Przestrzegaj zasad bezpieczeństwa: Ustaw przełącznik kluczykowy stanu procesora na panelu przednim w pozycji STOP przed próbą włożenia modułu do płyty montażowej chassis sterownika lub jego wyjęcia.
  3. Wyrównanie chassis: Wyrównaj krawędzie karty modułu z odpowiednimi prowadnicami gniazda procesora sterowania wewnątrz chassis CPCHAS-0001 lub CPCHAS-0002. Wsuń urządzenie zdecydowanie, aż złącza płyty montażowej zostaną całkowicie osadzone.
  4. Kontrola okablowania awaryjnego wyłączenia: Jeśli używane jest zewnętrzne wejście wyzwalające awaryjne wyłączenie (SD) 24 Vdc, sprawdź prawidłowe podłączenie zewnętrznych styków bezpotencjałowych za pomocą zespołu kablowego SICP-0002/L3. Jeśli wejście nie jest używane, upewnij się, że domyślna zworka SD pozostaje zainstalowana na płycie montażowej sterownika.
  5. Inicjalizacja przełącznika kluczykowego: Przekręć przełącznik kluczykowy z pozycji STOP do IDLE lub RUN, aby rozpocząć cykle uruchamiania procesora i procedury autotestu podczas włączania zasilania.

Konfiguracja i uruchomienie

  • Konserwacja pamięci flash oprogramowania układowego: Pamięć flash w urządzeniu FC-QPP-0002 CC V1.0 można aktualizować bezpośrednio przez interfejs sieciowy systemu, bez fizycznego wyjmowania modułu z chassis sterownika.
  • Weryfikacja wyświetlanych stanów: Użyj przycisków przewijania Up i Down na panelu przednim, aby sprawdzić numery węzłów systemu, przypisane adresy IP (COM 1A/1B, COM 2A/2B), napięcia szyn zasilających (Vcc, Vb) oraz odczyty wewnętrznej temperatury roboczej (Tmp).
  • Monitorowanie diagnostyczne: W przypadku wystąpienia usterki sprzętowej przewiń do menu Fail, aby sprawdzić zapisane zdarzenia diagnostyczne, w tym konkretne chassis, gniazdo, identyfikator modułu i powiązane kody błędów.
  • Synchronizacja systemu redundantnego: W systemach z dwoma sterownikami obserwuj wyświetlacz LED podczas uruchamiania, aby potwierdzić, że moduł przechodzi kolejno przez stany PowerUp, Sync i Running bez wskaźników usterek.

Zgodność i certyfikaty

  • CE Mark: Zgodność z normami europejskimi
  • UL Listed: Certyfikat Underwriters Laboratories
  • CSA Certified: Certyfikat Canadian Standards Association
  • TUV: Certyfikat bezpieczeństwa dla zastosowań wymagających wysokiej integralności bezpieczeństwa (do SIL3)
  • FM Approved: Uznany przez Factory Mutual dla lokalizacji zagrożonych
Loading product navigation…

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Honeywell FC-QPP-0002 CC V1.0 Moduł czteroprocesorowy Safety Manager

Is the Honeywell FC-QPP-0002 CC V1.0 backward compatible with older QPP-0001 modules?

Yes, the Honeywell FC-QPP-0002 CC V1.0 is backward compatible and acts as a direct one-on-one spare replacement for the legacy QPP-0001 module in Safety Manager systems running firmware release R121 or higher.

What safety architecture does a pair of Honeywell FC-QPP-0002 modules provide?

A single module delivers SIL3 safety capabilities with over 99% diagnostic coverage. When installed in a redundant Controller chassis configuration, two FC-QPP-0002 modules form a 2oo4D voting architecture for high-availability process safety.

What is the function of the Emergency Shut Down (SD) input on the FC-QPP-0002 CC V1.0?

The galvanically isolated 24 Vdc Emergency Shut Down input de-energizes the watchdog outputs directly when a trip signal occurs, bypassing the main microprocessors to guarantee a safe hardware shutdown.

What does the CC V1.0 suffix indicate on this Honeywell processor module?

The CC V1.0 suffix (along with the FC- prefix) designates that the module features factory conformal coating on its circuit boards, protecting sensitive components against humidity, chemical vapors, and industrial airborne pollutants.
