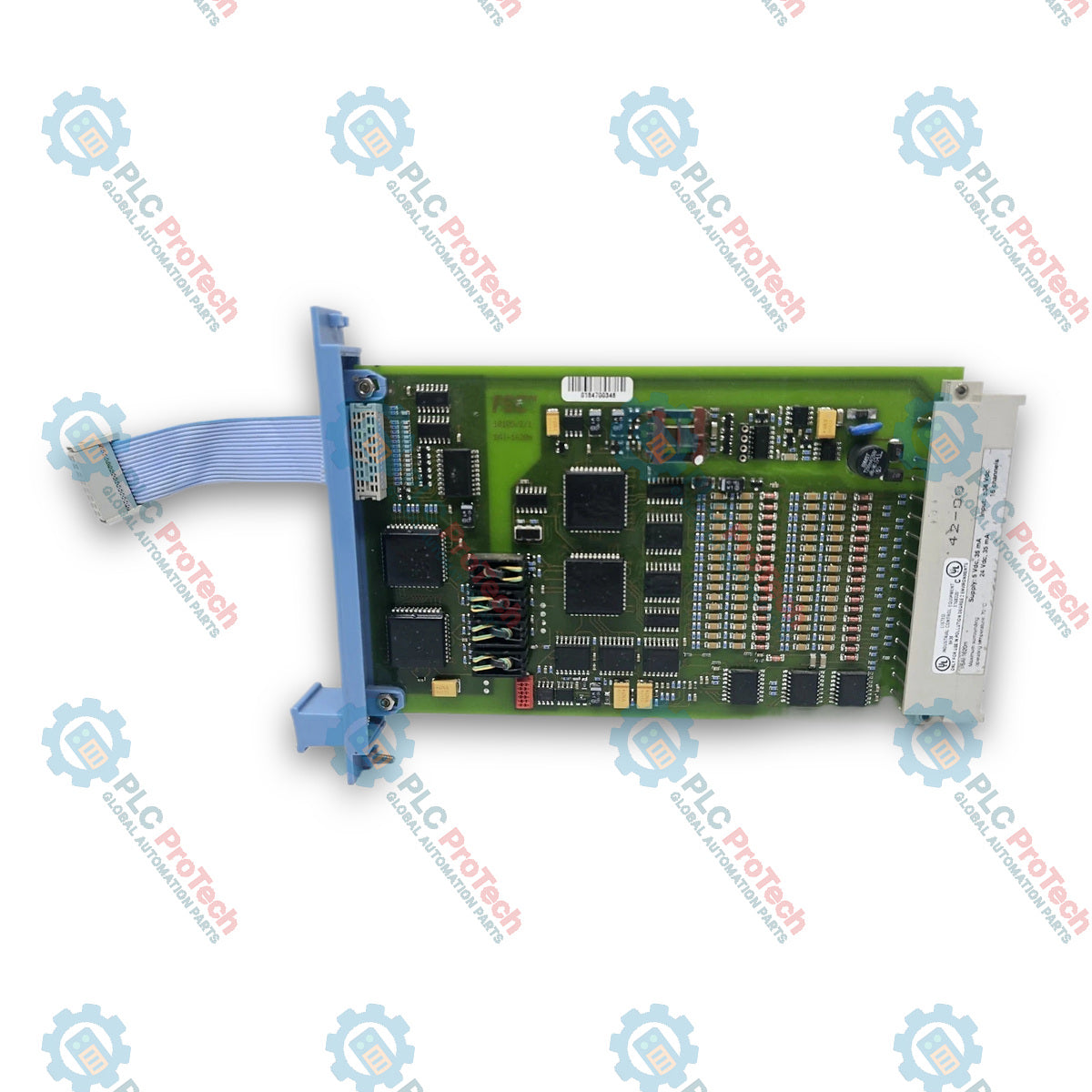

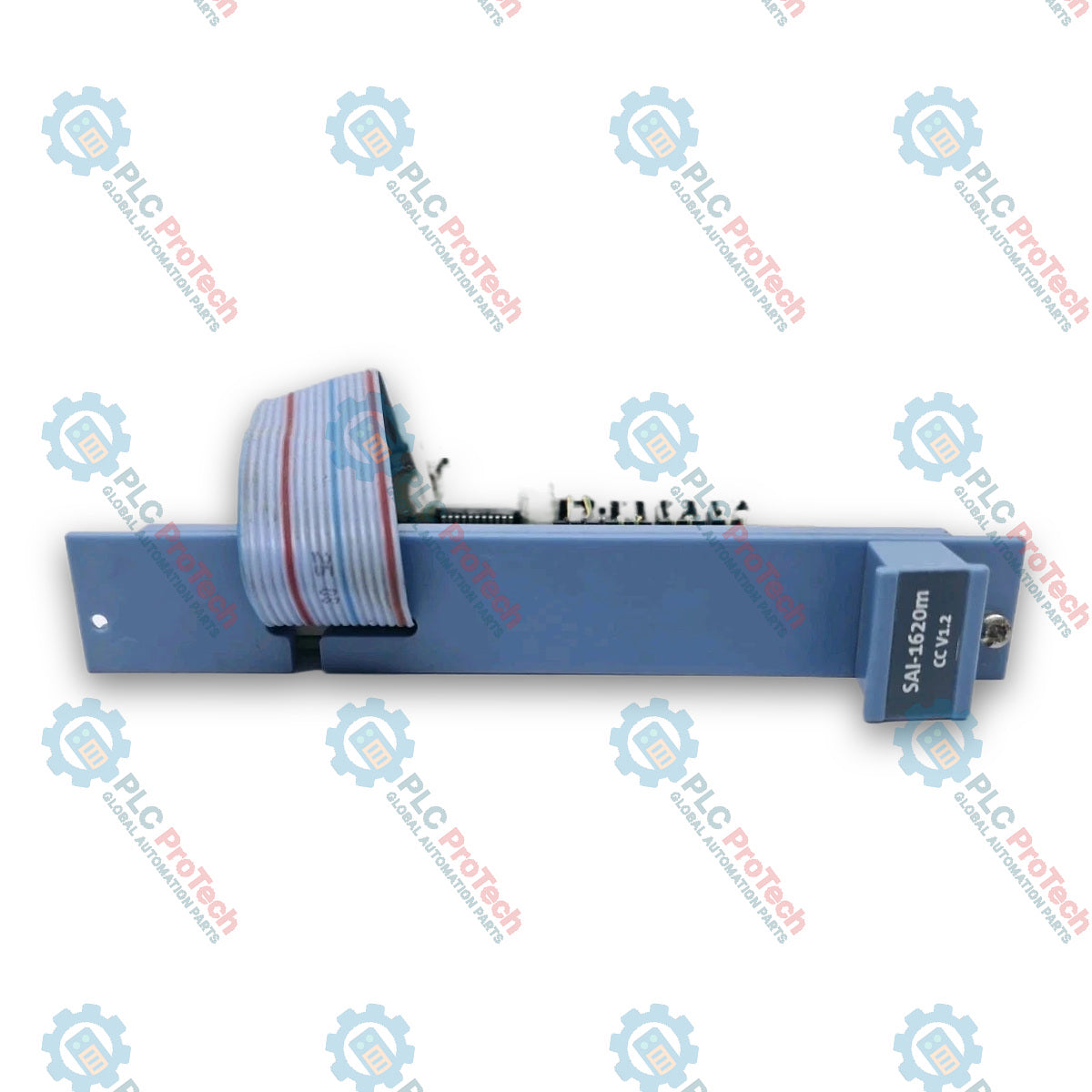

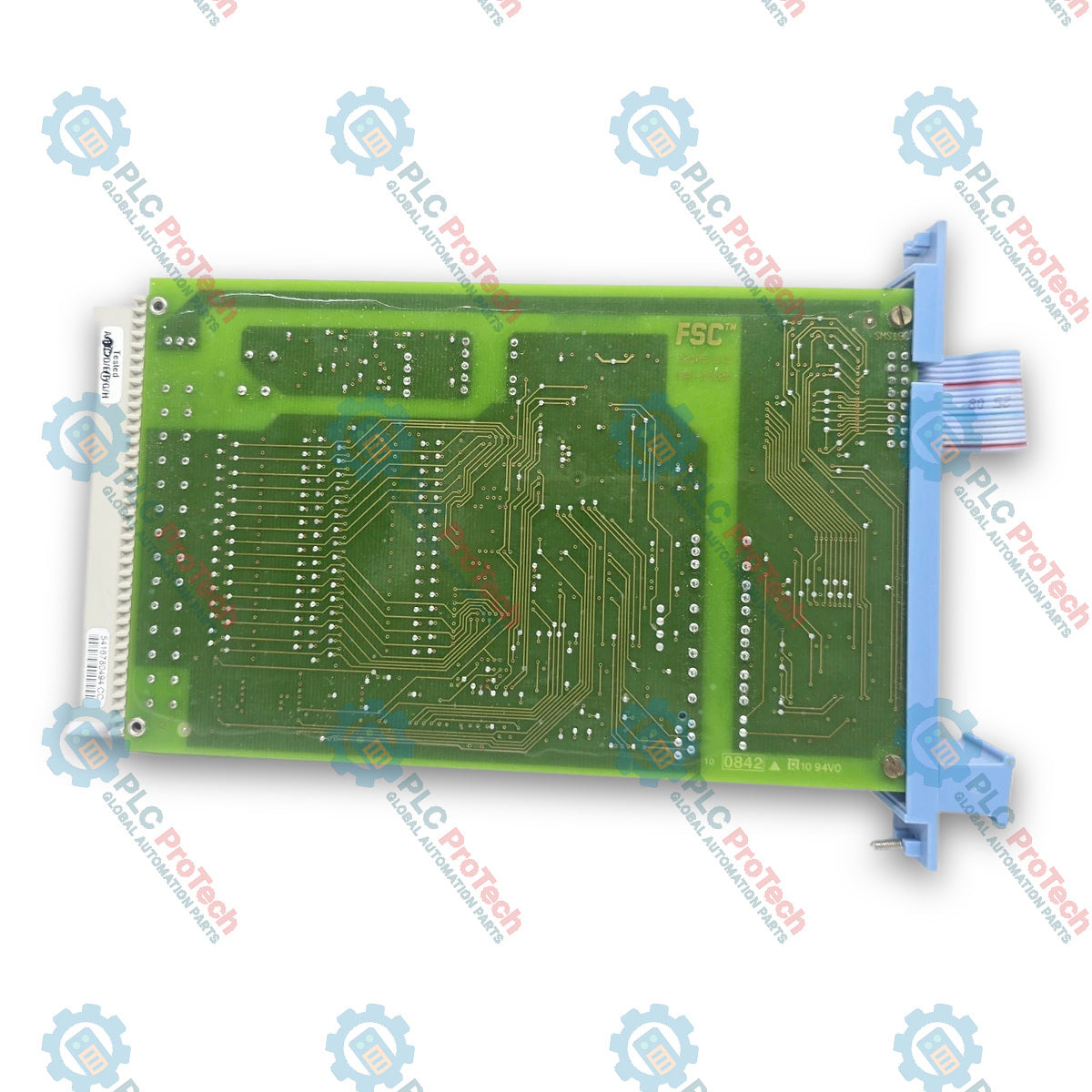

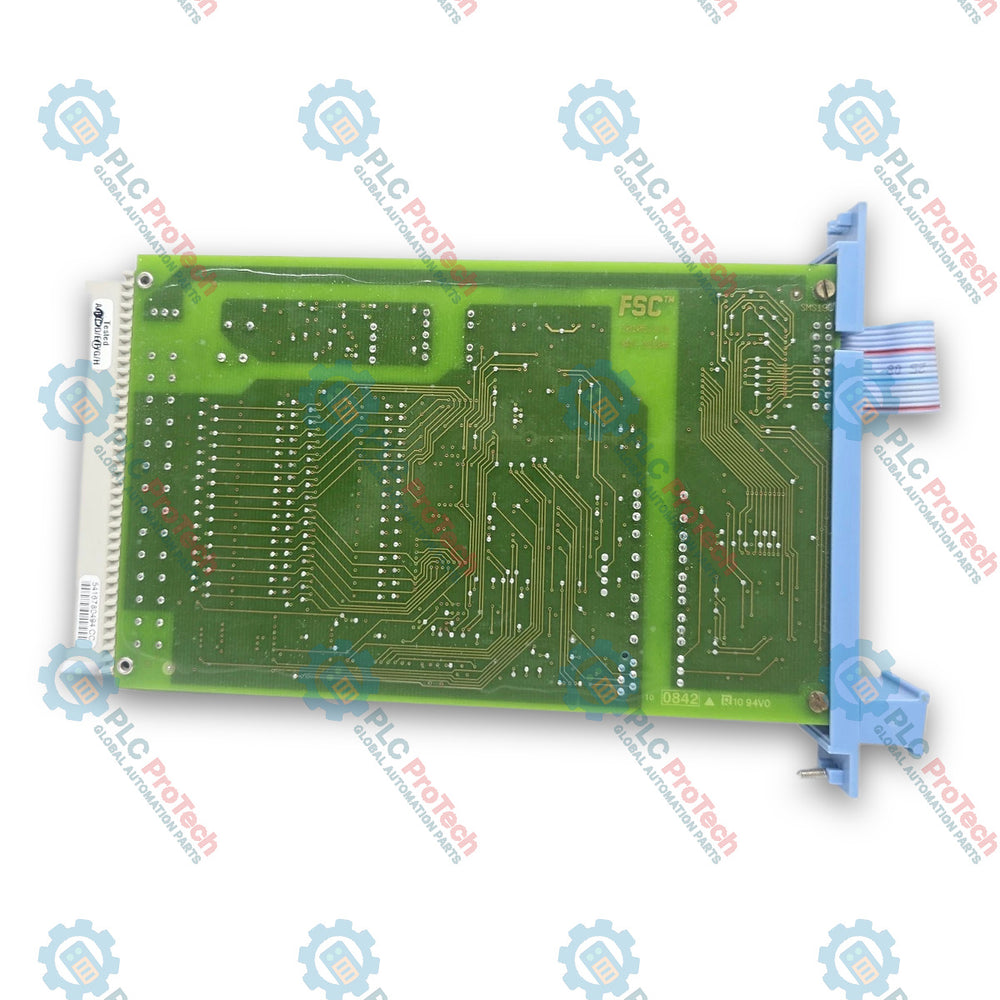

Honeywell FC-SAI-1620M Bezpieczny moduł analogowych wejść o dużej gęstości

Opis

Honeywell FC-SAI-1620M to moduł bezpiecznych, gęsto upakowanych wejść analogowych z powłoką ochronną, przeznaczony do zastosowań wymagających wysokiej integralności ochrony procesów i krytycznej automatyzacji w ramach platformy systemowej Honeywell Safety Manager. Zasilany napięciem 24 Vdc, moduł zapewnia 16 dedykowanych kanałów wejść analogowych przeznaczonych do współpracy z przetwornikami obiektowymi 0(4)–20 mA i aparaturą pomiarową procesu. Odgrywa kluczową rolę w pozyskiwaniu analogowych zmiennych procesowych i przesyłaniu danych sygnałowych przez wewnętrzną magistralę Safety Manager IO bezpośrednio do pakietu procesora poczwórnego (QPP) w celu realizacji logiki bezpieczeństwa o wysokiej integralności.

Zaprojektowany zgodnie z rygorystycznymi normami bezpieczeństwa funkcjonalnego do poziomu SIL3 według IEC 61508, FC-SAI-1620M wykonuje ciągłe wewnętrzne autotesty diagnostyczne w ramach zdefiniowanego interwału testu diagnostycznego (DTI). Jego powłoka ochronna zabezpiecza wewnętrzną płytkę drukowaną Eurocard przed trudnymi warunkami przemysłowymi, zapewniając niezawodne działanie przez długi czas w systemach awaryjnego wyłączenia (ESD), wykrywania pożaru i gazu (F&G) oraz zarządzania palnikami (BMS).

Funkcje

• Powłoka ochronna: Wyposażony w powłokę ochronną (prefiks FC) odporną na zanieczyszczenia środowiskowe, wilgoć i korozyjne substancje unoszące się w powietrzu w trudnych warunkach zakładowych.
• Układ kanałów o dużej gęstości: Oferuje 16 bezpiecznych kanałów wejść analogowych w kompaktowej obudowie Eurocard 3U / 4HP, maksymalizując wykorzystanie miejsca w szafie sterowniczej.
• Integralność funkcjonalna SIL3: W pełni certyfikowany do stosowania w funkcjach bezpieczeństwa oprzyrządowanego do poziomu nienaruszalności bezpieczeństwa 3, zarówno w architekturach pojedynczych, jak i z poczwórną redundancją modułową (QMR).
• Kompleksowa autodiagnostyka: Wykonuje automatyczne, działające w tle testy diagnostyczne wewnętrznych układów i torów sygnałowych w ramach interwału testu diagnostycznego (DTI), aby bezpiecznie wykrywać i izolować anomalie sprzętowe.
• Integracja zespołu zakończeń obiektowych: Bezproblemowo łączy się z zewnętrznymi zespołami zakończeń obiektowych (takimi jak TSAI-1620m lub TSHART-1620m) za pomocą standardowych kabli połączeniowych systemu (FS-SIC-0001).
• Architektura podsystemu wymienianego podczas pracy: Integruje się z płytą bazową obudowy Safety Manager IO za pośrednictwem standardowych 32-stykowych złączy DIN 41612F z kodowaniem mechanicznym zapobiegającym nieprawidłowemu włożeniu modułu.

Zastosowania

• Zabezpieczenia procesowe i ESD: Monitoruje krytyczne oprzyrządowanie procesowe (ciśnienie, temperatura, przepływ, poziom) w pętlach awaryjnego wyłączenia.
• Monitorowanie pożaru i gazu (F&G): Współpracuje z analogowymi detektorami gazu i płomienia w zakładach przetwarzania węglowodorów oraz obiektach morskich.
• Systemy zarządzania palnikami (BMS): Bezpieczne monitorowanie ciśnienia paliwa, przepływu powietrza i sygnałów intensywności płomienia w zastosowaniach związanych ze sterowaniem kotłami i piecami.
• Ochrona turbin i sprężarek: Ciągłe monitorowanie zmiennych roboczych w celu zapobiegania zjawiskom pompażu, nadciśnieniu lub mechanicznemu rozbiegowi.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Kontrola przed instalacją: Przed instalacją należy sprawdzić, czy kod modelu modułu (FC-SAI-1620M) jest zgodny z rysunkami projektu, oraz skontrolować powłokę ochronną pod kątem uszkodzeń fizycznych.
2. Wyłączenie zasilania sekcji stojaka: Przed włożeniem sprzętu nieredundantnego należy upewnić się, że zasilanie docelowego gniazda lub segmentu obudowy zostało wyłączone albo odizolowane zgodnie z procedurami bezpieczeństwa obowiązującymi w zakładzie.
3. Wyrównanie i osadzenie modułu: Ostrożnie wyrównaj krawędzie karty Eurocard z prowadnicami karty w gnieździe 3U obudowy IOCHAS. Mocno dociśnij, aż 32-stykowe złącze DIN 41612F zostanie całkowicie osadzone w płycie montażowej.
4. Zabezpieczenie elementów mocujących: Dokręć górne i dolne śruby mocujące na panelu przednim, aby zapewnić prawidłowe uziemienie i stabilność mechaniczną podczas wibracji.
5. Okablowanie do FTA: Podłącz przewód połączeniowy systemu (FS-SIC-0001) z tylnego portu płyty montażowej do odpowiedniego zespołu zakończenia przewodów obiektowych (TSAI-1620m lub TSHART-1620m).

Konfiguracja / uruchomienie / wymiana

Wytyczne dotyczące konfiguracji

• Zdefiniuj parametry kanałów i zakresy sygnałów (0–20 mA lub 4–20 mA) w środowisku oprogramowania Safety Builder, korzystając z narzędzia Point Configurator.
• Skonfiguruj stany reakcji na usterki dla poszczególnych kanałów (np. Top Scale, Bottom Scale, Scan lub Hold) zgodnie z wymaganiami bezpieczeństwa pętli.

Zalecenia dotyczące uruchomienia

• Wykonaj kontrole pętli sygnałów obiektowych od przetwornika przez FTA do stacji Safety Builder, aby zweryfikować dokładność bieżących odczytów.
• Zweryfikuj progi zadziałania diagnostyki i sprawdź, czy rozbieżności na wejściach wyzwalają odpowiednie alarmy na stacji HMI bez przedwczesnego wyłączania operacyjnych pętli procesowych.

Zalecenia dotyczące wymiany

• Kopia zapasowa parametrów: Przed wymianą istniejącego modułu potwierdź, że logika projektu i baza danych mapy wejść/wyjść zostały w całości zapisane w Safety Builder.
• Dopasowanie sprzętowe: Upewnij się, że moduł zamienny ma oznaczenie z powłoką konforemną FC-SAI-1620M, aby zachować parametry odporności środowiskowej w obszarach krytycznych.

Zgodność i certyfikaty

• Bezpieczeństwo funkcjonalne: Certyfikat TÜV zgodności z IEC 61508, części 1–7 (możliwość pracy na poziomie SIL3) oraz ANSI/ISA S84.01.
• Standardowe testy ESD/ESD: Zgodny z DIN V VDE 19250, DIN V VDE 0801 oraz UL 1998 / UL 508.
• Strefy zagrożone: Certyfikat CSA (C22.2 nr 142-M1987) oraz zgodność z FM 3611 Class I, Division 2.
• Zgodność z CE: Zgodny z dyrektywami europejskimi 89/336/EWG (EMC) i 73/23/EWG (dyrektywa niskonapięciowa).
• Odporność EMC: Przetestowano zgodnie z IEC 61000-4-2 (ESD poziom 4), IEC 61000-4-3 (promieniowane), IEC 61000-4-4 (Burst poziom 3) oraz IEC 61000-4-5 (przepięcia poziom 3).
