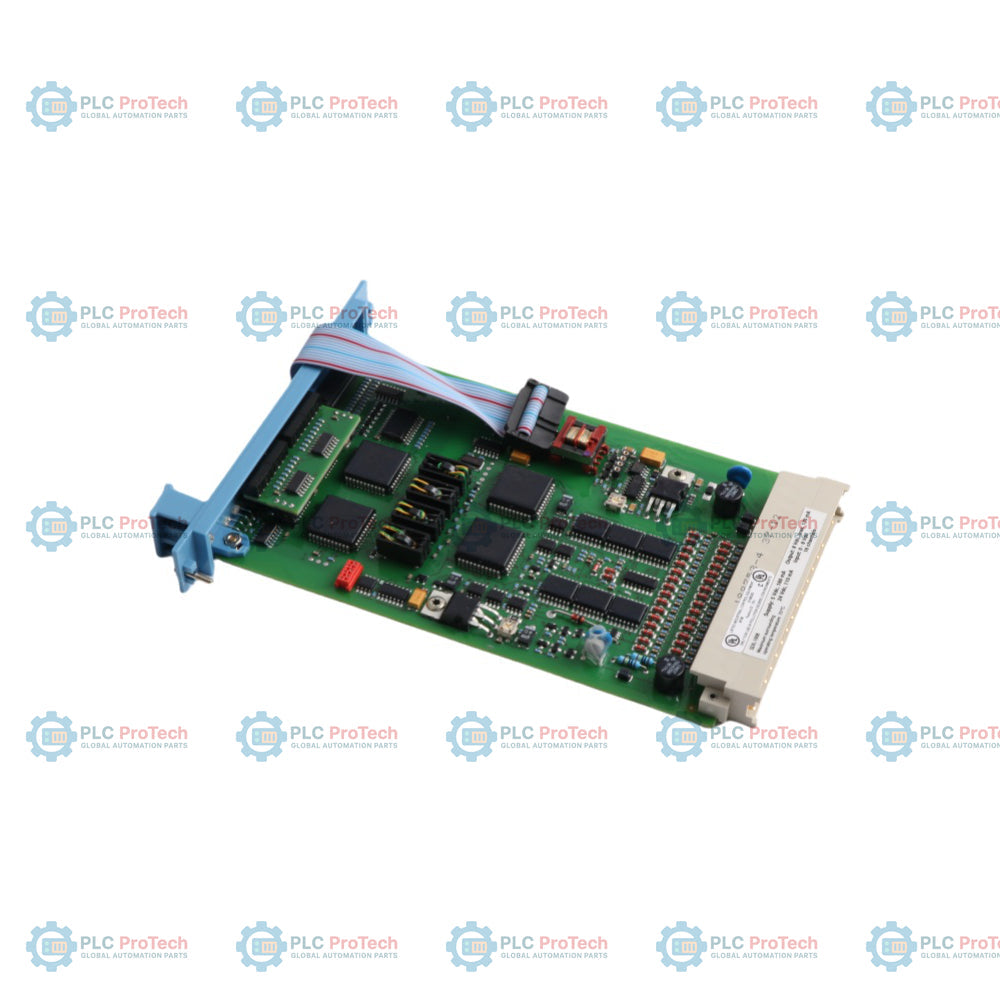

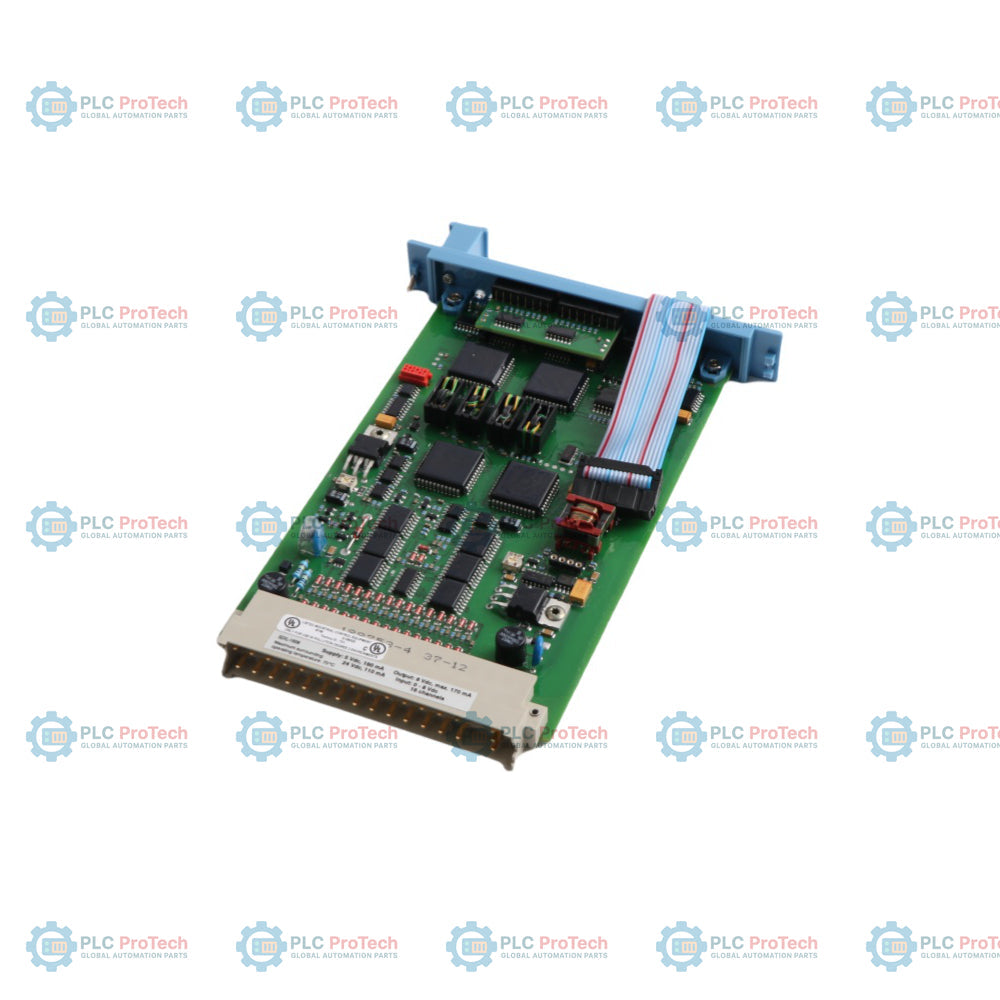

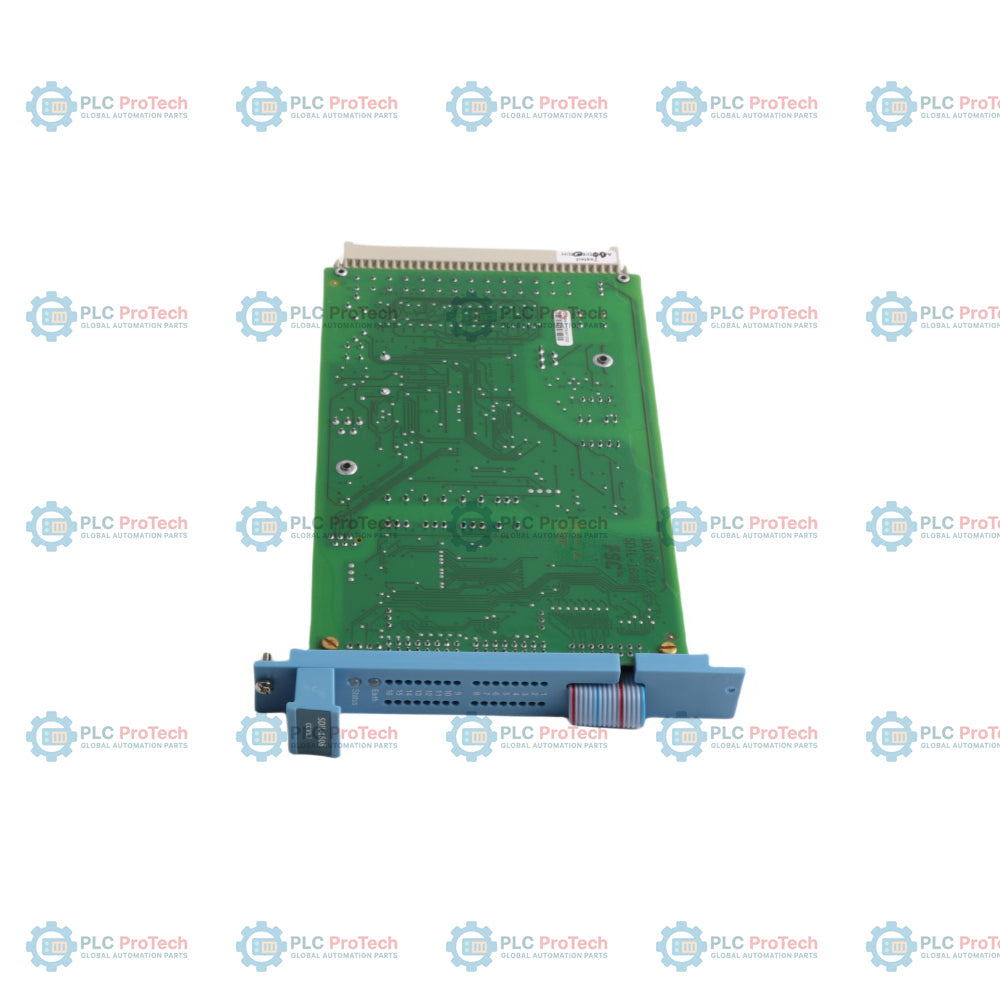

Honeywell FC-SDIL-1608 V1.3 Moduł cyfrowych wejść Safety Manager z monitorowaniem bezpiecznej pętli

Opis

Honeywell FC-SDIL-1608 V1.3 to bezpieczny, monitorowany w pętli moduł wejść cyfrowych, zaprojektowany do pracy w krytycznych systemach oprzyrządowania bezpieczeństwa (SIS) platformy Honeywell Safety Manager. Ten 16-kanałowy moduł, przeznaczony do bezpośredniego połączenia cyfrowych sygnałów obiektowych o wysokiej integralności z kontrolerem, zapewnia ciągłe monitorowanie z przejściem do stanu bezpiecznego w zastosowaniach bezpieczeństwa, w tym w systemach awaryjnego wyłączenia (ESD), wykrywania pożaru i gazu (F&G) oraz zarządzania palnikami (BMS).

Dzięki zintegrowanemu monitorowaniu zwarć doziemnych i uszkodzeń linii moduł stale testuje okablowanie obiektowe pod kątem zwarć, przerw w obwodzie i upływów doziemnych, bez przerywania normalnej pracy systemu. Dzięki izolacji galwanicznej między wewnętrzną logiką systemową 5 VDC a zewnętrznymi obwodami wejść obiektowych moduł chroni infrastrukturę poziomej magistrali IO przed zakłóceniami elektrycznymi w obiekcie, zachowując ścisłą integralność systemu.

Moduł wykonuje automatyczną diagnostykę autotestową w skonfigurowanych odstępach, zapewniając pełne pokrycie diagnostyczne w zakresie awarii komponentów, błędów odbioru stanów logicznych i przesłuchów międzykanałowych. Zgodny ze standardowym europejskim formatem modułów aparatury (szerokość 4 TE / 4 HP, wysokość 3U), FC-SDIL-1608 V1.3 łączy się z poziomą magistralą IO za pomocą płaskiego kabla na panelu przednim i wykorzystuje złącze DIN 41612 typu F do prowadzenia zasilania oraz sygnałów płyty tylnej.

Funkcje

• 16 bezpiecznych wejść cyfrowych: Obsługuje do 16 monitorowanych wejść cyfrowych dla dyskretnych przełączników bezpieczeństwa i styków obiektowych.
• Zintegrowane monitorowanie zwarć doziemnych: Wbudowany nadzór pętli stale monitoruje zwarcia doziemne i nieprawidłowości ciągłości linii.
• Układ odporny na awarie: Skonfigurowany tak, aby wewnętrzne usterki komponentów powodowały przejście wejścia do bezpiecznego stanu bez zasilania.
• Izolacja galwaniczna: Pełna izolacja między wewnętrzną magistralą logiki systemowej 5 VDC a obwodami wejść obiektowych 24 VDC.
• Ciągła autodiagnostyka: Automatyczne testowanie systemu wykrywa awarie komponentów, błędy odbioru stanów logicznych oraz zakłócenia międzykanałowe w określonych odstępach testowych.
• Konstrukcja umożliwiająca wymianę podczas pracy: Standardowy europejski format modułu 4 TE (0,8 cala / 3U) umożliwia wymianę modułu przy włączonym zasilaniu systemu.
• Przednie diody LED stanu: Indywidualne diody LED stanu kanałów umieszczone na panelu przednim zapewniają wyraźną, lokalną wizualną sygnalizację diagnostyczną.

Zastosowania

• Systemy awaryjnego wyłączenia (ESD): Obsługuje przyciski wyzwalające o wysokiej integralności, wyłączniki awaryjne oraz przełączniki ograniczeń procesowych.
• Systemy sygnalizacji pożaru i detekcji gazu (F&G): Monitoruje zasilane z pętli detektory płomienia, ręczne ostrzegacze pożarowe oraz wyjścia stykowe detektorów gazu.
• Systemy zarządzania palnikami (BMS): Obsługuje bezpieczne wejścia cyfrowe z presostatów gazu opałowego, przełączników kontroli przepływu powietrza oraz wyłączników krańcowych zaworów.
• Ochrona maszyn wirujących: Odbiera sygnały wyzwalające i styki blokad z systemów monitorowania krytycznych urządzeń wirujących.

Specyfikacja techniczna

Informacje ogólne

Parametry znamionowe wejść i systemu

Połączenia / interfejsy

Wytyczne instalacji

1. Kontrola przed instalacją: Przed włożeniem należy sprawdzić, czy numer modelu odpowiada FC-SDIL-1608 V1.3, oraz skontrolować zespół PCB, krawędziowe złącze DIN i przedni kabel płaski pod kątem uszkodzeń fizycznych.
2. Umiejscowienie w gnieździe stojaka: Adres modułu jest określany wyłącznie przez jego położenie w gnieździe standardowej 19-calowej obudowy IO. Nie są wymagane ręczne ustawienia zworek ani przełączników DIP.
3. Wkładanie modułu: Ostrożnie ustaw prowadnice karty modułu w gnieździe obudowy (szerokość 4 TE). Delikatnie wsuń moduł do środka, aż złącze DIN 41612 typu F na płycie montażowej zostanie w pełni osadzone równo z obudową.
4. Mocowanie mechaniczne: Dokręć górną i dolną śrubę mocującą, aby zapewnić prawidłowe uziemienie i stabilność mechaniczną w warunkach drgań przemysłowych.
5. Połączenie magistrali: Podłącz przedni kabel płaski modułu do przeznaczonego do tego złącza taśmy poziomej magistrali IO (IOBUS-HBS lub IOBUS-HBR).

Uruchomienie i wymiana

Zalecenia dotyczące uruchomienia

1. Integralność zasilania: Sprawdź, czy napięcie zasilania obiektowego 24 VDC pozostaje w dopuszczalnym zakresie roboczym (+30% / -15%), aby zapobiec wykrywaniu usterek podczas automatycznych autotestów systemu.
2. Kontrola integralności pętli: Przed utworzeniem aktywnych pętli logiki bezpieczeństwa sprawdź pętle okablowania obiektowego pod kątem przerw w obwodzie, połączeń o wysokiej rezystancji i niepożądanych odniesień do uziemienia.
3. Weryfikacja diagnostyki LED: Potwierdź prawidłowe świecenie diod LED kanałów podczas zadziałania styków obiektowych, aby zweryfikować integralność sygnału na całej ścieżce.

Zalecenia dotyczące wymiany

1. Wymiana online (hot-swap): Moduł można wymienić przy włączonym zasilaniu obudowy. Przed wyjęciem modułu oceń warunki procesu i blokady bezpieczeństwa, ponieważ usunięcie aktywnego modułu wejściowego może uruchomić logikę przełączenia do stanu bezpiecznego, zależnie od redundancji IO.
2. Sekwencja demontażu: Najpierw odłącz przedni kabel płaski od poziomej magistrali IO (IOBUS-HBS / IOBUS-HBR). Poluzuj górną i dolną śrubę mocującą, a następnie delikatnie wysuń moduł prosto z gniazda obudowy.
3. Sekwencja instalacji: Wsuń moduł zamienny do przypisanego gniazda, osadź go równo na złączu płyty montażowej, dokręć śruby mocujące i ponownie podłącz przedni kabel płaski do poziomej magistrali IO.
